Van Bi Đồng DN15: Hướng Dẫn Lựa Chọn, Cấu Tạo Và Lắp Đặt Chuẩn Kỹ Thuật

Van bi đồng DN15 – lựa chọn phổ biến cho đường ống kích thước nhỏ

Trong quá trình thi công và vận hành các hệ thống cấp nước dân dụng, nhà trọ, cửa hàng hay các công trình quy mô nhỏ, người dùng và thợ kỹ thuật thường xuyên đối mặt với nhu cầu tìm kiếm một thiết bị đóng mở dòng chảy nhanh chóng, tiện lợi. Do không gian lắp đặt thường bị hạn chế, đường ống có quy mô khiêm tốn, thiết bị đi kèm đòi hỏi phải có kích thước nhỏ gọn nhưng vẫn đảm bảo độ bền cơ học cao.

Trong số các giải pháp trên thị trường, van bi DN15 nổi lên như một sự lựa chọn kinh điển và phổ biến nhất. Tuy nhiên, một sai lầm thường gặp của nhiều người thợ mới vào nghề là cho rằng cứ nhìn thấy nhãn DN15 là có thể lắp vừa vặn vào mọi hệ thống đường ống sẵn có mà không cần kiểm tra kỹ thông số kỹ thuật.

Chính vì vậy, trước khi quyết định mua sắm, bạn cần làm rõ hàng loạt câu hỏi cốt lõi:

• Ký hiệu DN15 thực chất quy đổi là bao nhiêu?

• Van bi DN15 kết nối với hệ thống bằng kiểu ren nào?

• Vật liệu đồng thau mang lại những ưu điểm gì vượt trội?

• Mức áp suất và nhiệt độ tối đa mà van có thể chịu đựng là bao nhiêu?

• Khi nào nên ưu tiên chọn kích thước này và cần lưu ý gì khi thao tác lắp đặt?

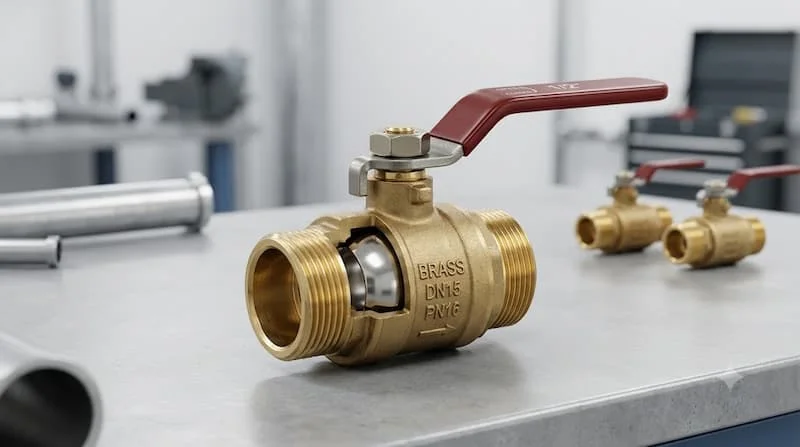

Van bi đồng DN15 là gì?

Van bi đồng DN15 là loại van bi có thân van được chế tạo chủ yếu từ vật liệu đồng (hoặc hợp kim đồng thau), mang kích thước danh nghĩa DN15, sử dụng cơ cấu bi xoay nằm bên trong để đóng hoặc mở dòng chảy lưu chất. Dòng sản phẩm này chuyên dùng cho các hệ thống đường ống kích thước nhỏ, đóng vai trò như một phụ kiện đường ống nước không thể thiếu trong các ứng dụng dân dụng và thương mại.

Để hiểu cặn kẽ cấu trúc của thiết bị này, chúng ta cần phân tách rõ từng thuật ngữ kỹ thuật:

• "Van bi" (Ball valve): Thiết bị kiểm soát dòng chảy thông qua một viên bi đục lỗ xuyên tâm.

• "Đồng": Chỉ vật liệu thân van có khả năng kháng oxy hóa tốt trong môi trường nước thông thường, đồng thời đảm bảo độ cứng cơ học ổn định.

• "DN15": Kích thước danh nghĩa (Diameter Nominal 15), tuy nhiên bạn cần lưu ý rằng DN15 không nhất thiết đồng nghĩa với việc đường kính đo thực tế bên ngoài bằng đúng 15 mm.

DN15 tương đương kích thước nào?

• Theo quy cách kỹ thuật quốc tế, ký hiệu DN15 thường được quy đổi tương ứng với đường kính ren khoảng 1/2 inch (hay còn gọi là ống phi 21 mm theo cách gọi dân gian tại Việt Nam).

• Mặc dù vậy, khi mua sắm, bạn không nên chỉ dựa hoàn toàn vào con số DN mà bắt buộc phải đối chiếu thông số tiêu chuẩn ren thực tế trên catalogue của từng model sản phẩm cụ thể.

Cấu tạo và nguyên lý hoạt động của van bi DN15

Cấu tạo cơ bản

Một bộ van bi DN15 tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van đồng: Khung chịu lực chính, bảo bọc các linh kiện bên trong.

• Bi van: Viên bi đục lỗ xuyên tâm chịu trách nhiệm chặn hoặc mở đường đi của nước.

• Trục van (Ty van): Liên kết tay gạt bên ngoài với viên bi bên trong.

• Tay gạt: Cần gạt thủ công giúp người dùng thao tác xoay van dễ dàng.

• Gioăng làm kín: Thường làm từ Teflon (PTFE) giúp chống rò rỉ lưu chất tại các khe hở.

• Đầu kết nối ren: Thiết kế tiện ren để vặn trực tiếp vào đường ống.

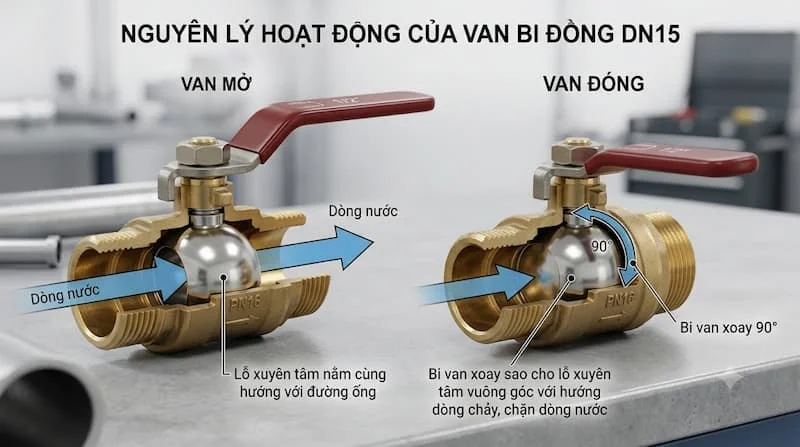

Nguyên lý hoạt động

Nguyên lý vận hành của thiết bị dựa trên cơ chế xoay góc 90 độ của tay gạt:

• Khi người dùng xoay tay gạt song song với hướng của đường ống, lỗ xuyên tâm của bi van nằm cùng hướng với dòng chảy, đưa van về trạng thái mở.

• Khi người dùng xoay tay gạt vuông góc với hướng đường ống, viên bi xoay ngang, chặn đứng hoàn toàn dòng chảy, đưa van về trạng thái đóng.

Thông số kỹ thuật van bi DN15 cần quan tâm

Khi tìm mua sản phẩm này cho công trình, việc nắm rõ các thông số kỹ thuật là chìa khóa quyết định sự thành bại của mối nối đường ống:

• Kích thước DN15: Tương ứng quy cách hệ ren khoảng 1/2 inch, cần kiểm tra kỹ trước khi thi công.

• Vật liệu chế tạo: Đa dạng từ đồng thau (brass) cho đến các hợp kim đồng pha khác. Cần lưu ý không phải mọi sản phẩm mang mác "van đồng" trên thị trường đều có tỷ lệ và thành phần hợp kim giống hệt nhau.

• Kiểu kết nối: Có thể là van 2 đầu ren trong, ren ngoài, hoặc dạng kết nối hỗn hợp ren trong – ren ngoài tùy thuộc vào thiết kế hệ thống.

• Tiêu chuẩn ren: Phổ biến với các hệ ren BSP (tiêu chuẩn Anh) hoặc NPT (tiêu chuẩn Mỹ). Tuyệt đối không mặc định hai hệ ren này tương thích hoàn toàn với nhau.

• Áp suất làm việc (PN): Phải căn cứ vào thông số kỹ thuật cụ thể do nhà sản xuất công bố cho từng model để tránh tình trạng nứt vỡ khi hệ thống tăng áp đột ngột.

• Nhiệt độ làm việc: Thông số cực kỳ quan trọng nếu bạn dự định lắp đặt van cho các hệ thống nước nóng, lò hơi hoặc đường ống nhiệt độ cao.

Ưu điểm của van bi DN15

Nhờ những đặc tính vật lý và cơ học tối ưu, dòng sản phẩm này chiếm trọn lòng tin của giới kỹ thuật nhờ các ưu điểm:

• Đóng mở cực nhanh: Chỉ cần thao tác xoay góc 90 độ là có thể chuyển đổi hoàn toàn trạng thái đóng hoặc mở dòng chảy.

• Thiết kế cực kỳ gọn gàng: Kích thước DN15 nhỏ gọn, phù hợp lắp đặt tại các không gian chật hẹp, góc tường hoặc hộp kỹ thuật.

• Kết nối ren thuận tiện: Giúp thợ lắp đặt nhanh chóng mà không cần dùng đến máy hàn nhiệt phức tạp.

• Vật liệu đồng thích ứng tốt: Phù hợp với đại đa số hệ thống nước sinh hoạt thông thường, chịu được tác động của môi trường ẩm ướt.

• Dễ dàng bảo trì, thay thế: Thiết kế ren giúp việc tháo rời thiết bị để sửa chữa hoặc thay mới diễn ra vô cùng nhanh chóng.

So sánh van bi đồng DN15 với van bi inox DN15

Việc cân nhắc giữa hai dòng vật liệu này luôn là bài toán đau đầu cho các chủ đầu tư khi tối ưu chi phí:

Các chuyên gia khuyến cáo không nên có định kiến đơn giản rằng "inox tốt hơn đồng". Việc lựa chọn vật liệu nào phụ thuộc hoàn toàn vào môi chất dẫn truyền, nhiệt độ, áp suất thực tế và đặc biệt là ngân sách của toàn bộ công trình.

Van bi DN15 có những kiểu nào?

• Theo kiểu kết nối: Phân thành van bi 2 đầu ren trong, van bi ren ngoài, hoặc van bi một đầu ren trong kết hợp một đầu ren ngoài.

• Theo kiểu điều khiển: Chủ yếu là dạng tay gạt truyền thống, ngoài ra một số thiết kế mini có thể sử dụng dạng tay bướm nhỏ gọn.

• Theo thiết kế thân van: Có loại thân đúc 1 mảnh, thân 2 mảnh ghép bulong hoặc các cấu hình chịu lực tùy theo nhà sản xuất.

• Theo ứng dụng: Phân loại chuyên dụng cho hệ thống nước lạnh dân dụng, hoặc các dòng chịu nhiệt cao chuyên dùng cho hệ thống nước nóng.

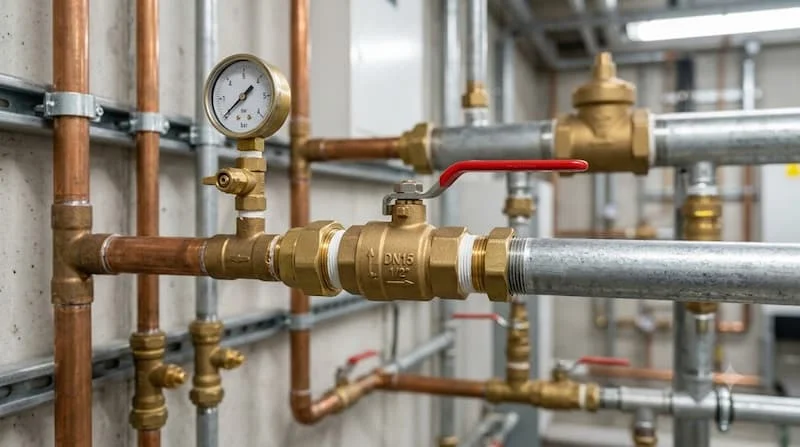

Van bi DN15 được sử dụng ở đâu?

Hệ thống cấp nước gia đình

Ứng dụng rộng rãi tại các đường ống cấp nước chính vào nhà, ngay trước các bồn chứa nước trên mái, tại các điểm phân nhánh cung cấp nước cho khu vực nhà vệ sinh, nhà bếp hoặc vòi nước rửa tay.

Máy nước nóng (Bình nóng lạnh)

Được lắp đặt làm van khóa nước lạnh cấp vào bình hoặc van xả áp phụ trợ (nếu vật liệu và gioăng cao su bên trong đáp ứng đầy đủ tiêu chuẩn chịu nhiệt của nhà sản xuất).

Hệ thống tưới tiêu tự động quy mô nhỏ

Dùng để đóng mở các nhánh ống dẫn nước tưới cây cảnh, sân vườn gia đình nhờ ưu điểm dễ thao tác và độ bền cao.

Công trình dân dụng và thương mại

Lắp đặt tại các hộp kỹ thuật của chung cư mini, nhà trọ, cửa hàng kinh doanh – những nơi đòi hỏi khả năng khóa nước cục bộ nhanh chóng khi xảy ra sự cố rò rỉ thiết bị vệ sinh bên trong.

Những sai lầm thường gặp khi chọn van bi DN15

1. Nghĩ DN15 = đường kính ngoài đúng 15 mm: Nhầm lẫn cơ bản dẫn đến việc mua nhầm kích thước thực tế của ống.

2. Không kiểm tra kỹ kiểu ren: Mua nhầm van 2 đầu ren trong trong khi hệ thống đường ống chờ sẵn lại là đầu ren trong (cần van ren ngoài hoặc phụ kiện chuyển đổi).

3. Bỏ qua tiêu chuẩn ren (BSP/NPT): Lắp lẫn lộn hai hệ ren khác nhau gây hỏng chân ren, không thể vặn khít.

4. Chọn van chỉ dựa vào giá rẻ: Mua phải các loại đồng pha tạp chất kém chất lượng, thân van mỏng, dễ bị nứt vỡ chỉ sau vài tháng sử dụng.

5. Không kiểm tra giới hạn nhiệt độ: Sử dụng van thông thường cho hệ thống nước nóng nhiệt độ cao làm biến dạng gioăng PTFE bên trong, gây rò rỉ nước.

6. Lạm dụng van bi để điều tiết dòng chảy liên tục: Cần lưu ý rằng cấu trúc van bi được thiết kế tối ưu cho việc đóng/mở hoàn toàn, việc mở hé để điều tiết dòng chảy liên tục trong thời gian dài có thể làm xói mòn bề mặt bi van.

Cách chọn van bi DN15 phù hợp

• Bước 1: Xác định kích thước – Kiểm tra quy cách DN15 tương ứng hệ ren 1/2 inch và đo đạc thực tế đường kính ống.

• Bước 2: Xác định kiểu ren đầu chờ – Xem xét kỹ hệ thống ống đang có đầu ren trong hay ren ngoài để chọn van có đầu kết nối tương ứng.

• Bước 3: Xác định tiêu chuẩn ren – Đảm bảo van và phụ kiện đường ống cùng chung một hệ chuẩn (thường là BSP).

• Bước 4: Xác định môi chất dẫn truyền – Phân định rõ hệ thống dẫn nước lạnh, nước nóng hay các chất lỏng khác.

• Bước 5: Kiểm tra áp suất định mức – Đảm bảo van chịu được áp lực tối đa của bơm nước trong hệ thống.

• Bước 6: Kiểm tra giới hạn nhiệt độ – Tránh sử dụng vượt ngưỡng nhiệt độ cho phép của nhà sản xuất.

• Bước 7: Đánh giá chất lượng gia công – Quan sát bằng mắt thường độ sắc sảo của bước ren, độ dày thân van, độ êm của tay gạt và độ khít của gioăng làm kín.

Hướng dẫn lắp đặt van bi DN15 đúng cách

• Ngắt hoàn toàn nguồn cấp nước của hệ thống trước khi tiến hành thi công.

• Vệ sinh thật sạch sẽ mạt bám, cặn bẩn ở các đầu ren đường ống.

• Kiểm tra lại độ phẳng và bước ren ở cả hai đầu kết nối.

• Quấn một lượng băng tan (cao su non) vừa đủ theo chiều kim đồng hồ lên phần ren ngoài.

• Vặn van vào đường ống đúng chiều ren một cách nhẹ nhàng.

• Tuyệt đối không dùng lực siết quá mạnh gây nứt thân đồng hoặc tét ren.

• Sử dụng mỏ lết đặt đúng vị trí lục giác trên thân van để siết, tránh kẹp vào tay gạt hay thân tròn.

• Đảm bảo đường ống cố định chắc chắn, không tạo lực uốn kéo lệch lên thân van.

• Mở nguồn nước từ từ sau khi lắp xong để xả khí và ổn định áp lực.

• Kiểm tra kỹ toàn bộ các mối nối xem có hiện tượng rỉ nước hay không.

Câu hỏi thường gặp về van bi đồng DN15

Van bi đồng DN15 là gì?

Là dòng van bi có phần thân đúc từ hợp kim đồng thau, mang kích thước danh nghĩa DN15, sử dụng cơ chế bi xoay để đóng hoặc mở dòng chảy nước trong ống nhỏ.

Van bi DN15 tương đương bao nhiêu inch?

Ký hiệu DN15 thường được quy đổi tương ứng với hệ ren tiêu chuẩn khoảng 1/2 inch (tương đương ống phi 21 mm), tuy nhiên bạn vẫn cần đối chiếu model thực tế.

Van bi DN15 dùng cho nước nóng được không?

Có thể, miễn là bạn chọn đúng dòng sản phẩm chuyên dụng có thông số chịu nhiệt cao và cấu tạo gioăng làm kín đáp ứng được nhiệt độ của nguồn nước nóng.

Van bi DN15 có những kiểu ren nào?

Tùy thuộc vào từng mã sản phẩm trên thị trường, van có thể được thiết kế dạng 2 đầu ren trong, ren ngoài hoặc kết hợp một đầu ren trong – một đầu ren ngoài.

Nên chọn van bi DN15 hay inox DN15?

Cần dựa trên tính chất môi chất, nhiệt độ, áp suất, độ bền cơ học yêu cầu và ngân sách đầu tư thực tế thay vì chỉ so sánh cảm tính giữa hai loại vật liệu.

Van bi đồng DN15 – chọn đúng thông số để sử dụng bền và kín

Tóm lại, van bi DN15 là thiết bị cốt lõi, đóng vai trò không thể thiếu trong các hệ thống đường ống kích thước nhỏ nhờ thiết kế nhỏ gọn, độ bền cao và thao tác đóng mở vô cùng thuận tiện. Việc nắm vững quy cách quy đổi từ kích thước DN15, lựa chọn đúng kiểu ren, tiêu chuẩn kỹ thuật, kết hợp kiểm soát chặt chẽ áp suất và nhiệt độ sẽ giúp bạn sở hữu một hệ thống đường ống hoạt động ổn định, bền bỉ theo thời gian, hạn chế tối đa rủi ro rò rỉ nước gây lãng phí.
