Ball Inox: Cẩm Nang Lựa Chọn, Cấu Tạo và Ứng Dụng Chi Tiết Từ Chuyên Gia

Ball inox – lựa chọn phổ biến cho hệ thống đường ống

Trong quá trình vận hành các hệ thống nước, khí nén hay chất lỏng công nghiệp, kỹ sư và thợ kỹ thuật thường xuyên đối mặt với những bài toán nan giải: hệ thống yêu cầu đóng mở dòng chảy cực nhanh, môi trường có độ ẩm cao hoặc tồn tại nguy cơ ăn mòn lớn. Các dòng van thông thường bằng đồng hay nhựa nhanh chóng xuống cấp, rò rỉ sau một thời gian ngắn vận hành. Lúc này, người dùng cần một giải pháp toàn diện – một loại van vừa đảm bảo độ kín khít tuyệt đối, vừa bền bỉ và dễ dàng thao tác vận hành.

Chính vì lý do đó, van bi inox đã trở thành thiết bị tiêu chuẩn được ưu tiên hàng đầu trong các hệ thống đường ống hiện đại. Dòng sản phẩm này thường được lựa chọn nhờ khả năng chống ăn mòn vượt trội trong nhiều điều kiện khắc nghiệt. Thiết kế dạng bi xoay thông minh giúp người vận hành đóng mở dòng chảy chỉ trong tích tắc. Đồng thời, vật liệu thép không gỉ tạo ra ưu thế tuyệt đối về độ bền cơ học và khả năng vệ sinh an toàn thực phẩm.

Tuy nhiên, không phải loại van bi inox nào trên thị trường cũng giống nhau về đặc tính kỹ thuật. Muốn lựa chọn chính xác sản phẩm phù hợp cho hệ thống của mình, bạn cần hiểu rõ về cấu tạo, vật liệu, thông số kỹ thuật cũng như nguyên lý vận hành cốt lõi của chúng.

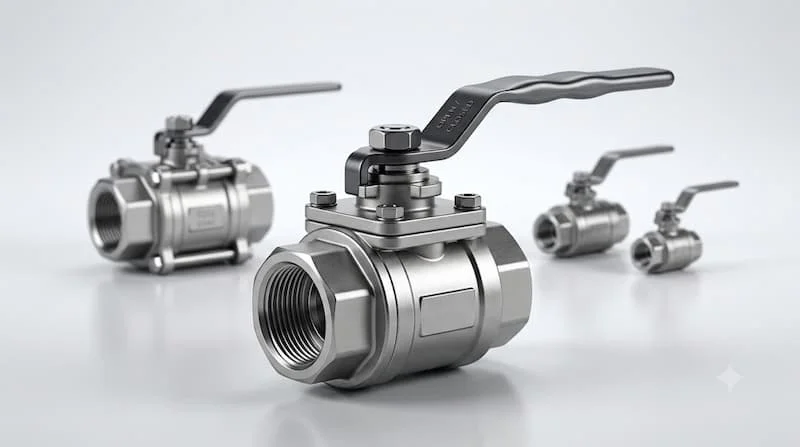

Ball inox là gì?

Ball inox là loại van bi được chế tạo chủ yếu từ thép không gỉ inox, sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng chảy. Khi bi xoay một góc 90 độ, van có thể chuyển đổi nhanh chóng giữa trạng thái đóng hoàn toàn và mở hoàn toàn. Thiết bị này thường được ứng dụng rộng rãi trong các hệ thống nước, khí, chất lỏng và nhiều môi trường đặc thù đòi hỏi khả năng chống ăn mòn cao.

Để hiểu sâu hơn về thiết bị này, chúng ta có thể bóc tách từ tên gọi và cơ chế:

• "Ball" nghĩa là viên bi – bộ phận điều tiết dòng chảy chính nằm bên trong thân van.

• "Inox" nghĩa là thép không gỉ – vật liệu giúp van kháng lại sự oxy hóa và ăn mòn hóa học.

• Cơ cấu đóng mở 1/4 vòng (quãng đường xoay 90 độ) giúp thao tác trở nên nhanh gọn, không mất nhiều sức lao động so với các dòng van truyền thống.

So với các dòng van khác như gate valve (van cửa/van cổng) hay globe valve (van cầu), van bi inox vượt trội hơn hẳn về tốc độ đóng mở và độ kín khít. Trong khi van cửa mất nhiều vòng quay để đóng mở và dễ bị kẹt cặn bẩn, van bi inox hoàn thành nhiệm vụ chỉ với một thao tác gạt tay nhẹ nhàng. Sự kết hợp hoàn hảo giữa độ bền của vật liệu stainless steel ball valve và thiết kế tối ưu đã khiến dòng van bi công nghiệp này trở thành thiết bị không thể thiếu trong các nhà máy và hệ thống kỹ thuật.

Cấu tạo và nguyên lý hoạt động của van bi inox

Cấu tạo cơ bản

Một bộ van bi thép không gỉ tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van inox: Khung chịu lực chính, bảo vệ các chi tiết bên trong và kết nối trực tiếp với đường ống.

• Bi van: Viên bi hình cầu đục lỗ xuyên tâm nằm ở trung tâm, chịu trách nhiệm trực tiếp chặn hoặc cho dòng chảy đi qua.

• Trục van (Ty van): Kết nối tay gạt bên ngoài với viên bi bên trong, truyền lực xoay.

• Gioăng làm kín (Seat/Gasket): Thường làm bằng PTFE (Teflon), đảm bảo độ kín khít tuyệt đối và ngăn rò rỉ lưu chất.

• Tay gạt / Bộ truyền động: Bộ phận tác động lực để xoay trục van.

• Đầu kết nối: Các dạng ren, hàn, hoặc mặt bích tùy thuộc vào thiết kế của từng mã sản phẩm.

Nguyên lý hoạt động

Nguyên lý vận hành của van bi tay gạt cực kỳ trực quan và dễ hiểu:

• Khi mở van: Người dùng gạt tay gạt song song với đường ống. Lúc này, trục xoay làm viên bi xoay theo, đưa lỗ xuyên tâm nằm cùng hướng với dòng chảy, cho phép lưu chất đi qua tự do.

• Khi đóng van: Người dùng xoay tay gạt một góc 90 độ. Viên bi xoay theo phương vuông góc với đường ống, bề mặt đặc của bi chặn đứng hoàn toàn dòng chảy.

Các chuyên gia kỹ thuật đánh giá rất cao dòng van bi ren và van bi nối ren này bởi kết cấu đơn giản nhưng cực kỳ chắc chắn. Chúng mang lại khả năng đóng mở nhanh, kết cấu chịu lực tốt, độ kín cao và đặc biệt phù hợp với các ứng dụng đòi hỏi thao tác đóng mở liên tục trong ngày.

Các loại van bi inox phổ biến trên thị trường

Thị trường hiện nay cung cấp rất nhiều dòng van bi inox đáp ứng đa dạng nhu cầu của các hệ thống kỹ thuật. Việc phân loại chi tiết theo vật liệu, kiểu kết nối và cách vận hành sẽ giúp bạn dễ dàng tìm ra sản phẩm tối ưu nhất.

Phân loại theo vật liệu

• Van bi inox 304: Dòng sản phẩm phổ biến nhất nhờ chi phí hợp lý, cân bằng hoàn hảo giữa giá thành và khả năng chống ăn mòn, cực kỳ phù hợp cho hệ thống nước sạch và môi trường thông thường.

• Van bi inox 316: Sở hữu khả năng chống ăn mòn vượt trội trong môi trường hóa chất hoặc hơi muối mặn, là lựa chọn hàng đầu cho các ứng dụng khắc nghiệt dù có chi phí cao hơn inox 304.

Phân loại theo kiểu kết nối

• Van bi inox ren trong và Van bi inox ren ngoài: Dễ dàng lắp đặt cho các hệ thống đường ống kích thước nhỏ và vừa.

• Van bi inox ren trong – ren ngoài: Linh hoạt kết nối giữa các phụ kiện khác chuẩn.

• Van bi inox hàn và Van bi inox nối clamp: Chuyên dụng cho ngành thực phẩm, dược phẩm đòi hỏi độ kín khít cao và khả năng tháo lắp vệ sinh nhanh chóng.

• Van bi inox mặt bích: Thiết kế chuyên cho các đường ống công nghiệp kích thước lớn, chịu áp suất cao.

Phân loại theo cách vận hành

• Van bi inox tay gạt: Vận hành thủ công phổ biến, chi phí thấp.

• Van bi inox điều khiển khí nén / Điều khiển điện: Giải pháp tự động hóa cho các hệ thống nhà máy thông minh.

Thông số Van bi inox cần quan tâm khi lựa chọn

Khi chọn mua van bi inox, nhiều kỹ sư thường chỉ chú ý đến đường kính danh nghĩa (DN). Tuy nhiên, đây là một quan niệm sai lầm dễ dẫn đến sự cố kỹ thuật. Hai sản phẩm Van bi inox cùng kích thước DN25 hoàn toàn có thể khác biệt hoàn toàn về vật liệu, áp suất chịu lực hay loại gioăng làm kín. Dưới đây là bảng thông số kỹ thuật cốt lõi bạn bắt buộc phải kiểm tra:

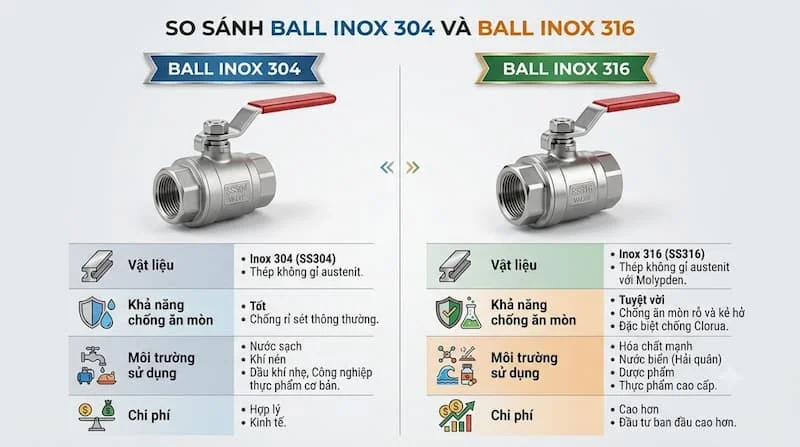

So sánh ball inox 304 và ball inox 316 – nên chọn loại nào?

Việc lựa chọn giữa hai mác thép phổ biến này luôn là câu hỏi lớn của nhiều chủ đầu tư. Không phải lúc nào inox 316 cũng là lựa chọn tối ưu cho mọi hệ thống nếu xét về bài toán kinh tế.

Nếu hệ thống của bạn chỉ dẫn nước sạch, khí nén hoặc các dung dịch thông thường không có tính axit mạnh, Van bi inox 304 mang lại hiệu quả kinh tế tối ưu. Ngược lại, nếu đường ống vận chuyển hóa chất hoặc hoạt động trong môi trường hơi muối ven biển, việc đầu tư Van bi inox 316 là quyết định sáng suốt để bảo vệ toàn bộ hệ thống.

Ball inox khác gì van bi đồng và van bi nhựa?

Khi đặt Van bi inox lên bàn cân so sánh với van bi đồng và van bi nhựa, sự khác biệt nằm ở độ bền cơ học và khả năng thích ứng môi trường:

• Về vật liệu và độ bền: Van bi đồng có độ bền tạm ổn nhưng dễ bị oxy hóa xanh rêu trong môi trường ẩm. Van bi nhựa có ưu thế chống ăn mòn hóa chất tuyệt vời nhưng chịu lực cơ học và nhiệt độ rất kém. Trong khi đó, Van bi inox kết hợp hoàn hảo cả hai ưu điểm: chịu lực cơ học cực tốt của kim loại và khả năng kháng oxy hóa cao.

• Về nhiệt độ và áp suất: Van nhựa bị hạn chế ở nhiệt độ thấp (60 độ C ), trong khi van bi thép không gỉ chịu được nhiệt độ và áp suất cao gấp nhiều lần.

• Về khả năng vệ sinh: Bề mặt inox nhẵn bóng, không bám cặn, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành thực phẩm và y tế mà đồng hay nhựa không thể thay thế.

Kết luận lại, không có vật liệu nào tốt tuyệt đối cho mọi trường hợp. Tuy nhiên, Van bi inox luôn được ưu tiên hàng đầu khi hệ thống đòi hỏi độ bền cơ học cao, khả năng chống ăn mòn tốt và yêu cầu tiêu chuẩn vệ sinh khắt khe.

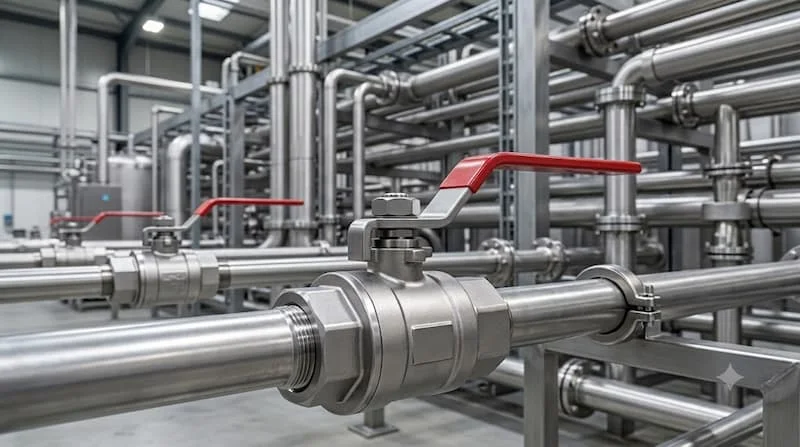

Ball inox được sử dụng ở đâu?

Nhờ những đặc tính cơ học ưu việt, Van bi inox hiện diện trong hầu hết các lĩnh vực công nghiệp và dân dụng:

Hệ thống cấp thoát nước

Được ứng dụng rộng rãi trong các trạm bơm, hệ thống cấp nước sạch tòa án, chung cư, nhà máy xử lý nước thải nhờ tuổi thọ cao và không bị rỉ sét gây ô nhiễm nguồn nước.

Hệ thống khí nén

Kiểm soát dòng khí áp lực cao trong các xưởng cơ khí, dây chuyền sản xuất tự động, đảm bảo độ kín tuyệt đối không để rò rỉ khí.

Công nghiệp sản xuất và hóa chất

Lắp đặt trong các nhà máy dệt nhuộm, hóa chất nhẹ, hệ thống chất lỏng tuần hoàn. Tuy nhiên, với hóa chất đặc thù, kỹ sư cần kiểm tra kỹ loại hóa chất, nồng độ, nhiệt độ và áp suất cùng vật liệu gioăng làm kín trước khi lắp đặt.

Thực phẩm và đồ uống (F&B)

Các dòng van bi nối clamp hoặc hàn bằng inox bóng kính đáp ứng hoàn hảo tiêu chuẩn vệ sinh an toàn thực phẩm, ngăn chặn tối đa sự tích tụ vi khuẩn và chất bẩn.

Những sai lầm thường gặp khi chọn Van bi inox

Trong quá trình tư vấn và cung cấp thiết bị, chúng tôi thường ghi nhận 5 sai lầm phổ biến khiến hệ thống nhanh hỏng hóc hoặc lãng phí chi phí:

1. Chỉ nhìn kích thước DN: Chọn đúng đường kính ống nhưng bỏ qua áp suất làm việc khiến van bị biến dạng hoặc nứt vỡ khi vận hành quá áp.

2. Nghĩ inox 316 luôn tốt nhất: Lắp đặt inox 316 cho hệ thống nước sạch thông thường gây lãng phí ngân sách đầu tư không cần thiết.

3. Không kiểm tra chuẩn ren: Mua nhầm tiêu chuẩn ren (như ren hệ Anh BSP và hệ Mỹ NPT) dẫn đến không thể lắp khít hoặc gây rò rỉ lưu chất.

4. Bỏ qua giới hạn nhiệt độ gioăng: Thân van chịu được nhiệt độ cao nhưng gioăng PTFE hoặc cao su bên trong bị biến dạng do quá nhiệt.

5. Chọn sản phẩm giá rẻ kém chất lượng: Tiết kiệm chi phí ban đầu nhưng mua phải inox pha tạp, nhanh chóng bị ăn mòn thủng thân chỉ sau vài tháng sử dụng.

Cách chọn Van bi inox phù hợp cho hệ thống

Để đảm bảo hệ thống vận hành trơn tru và bền bỉ, bạn hãy áp dụng quy trình kiểm tra 7 bước tiêu chuẩn sau đây:

• Bước 1: Xác định chính xác môi chất (nước, khí, dầu hay hóa chất).

• Bước 2: Xác định đường kính danh nghĩa của ống (DN).

• Bước 3: Xác định áp suất làm việc tối đa của toàn hệ thống.

• Bước 4: Kiểm tra nhiệt độ vận hành thực tế tại vị trí lắp đặt.

• Bước 5: Lựa chọn mác thép phù hợp (Van bi inox 304 hoặc 316).

• Bước 6: Chọn kiểu kết nối tương thích (ren, bích, hàn hay clamp).

• Bước 7: Kiểm tra vật liệu gioăng làm kín và tiêu chuẩn kỹ thuật đi kèm.

Checklist nhanh trước khi mua hàng:

• Đúng vật liệu (Inox 304 / 316)

• Đúng kích thước DN

• Đúng kiểu kết nối đường ống

• Đáp ứng đủ áp suất hệ thống

• Phù hợp ngưỡng nhiệt độ làm việc

• Tương thích hoàn toàn với môi chất

• Đúng kiểu vận hành (Tay gạt / Tự động)

• Có đầy đủ thông số kỹ thuật và chứng chỉ xuất xứ

Lưu ý khi lắp đặt và sử dụng Van bi inox

• Vệ sinh sạch sẽ mạt hàn, cát sỏi trong đường ống trước khi tiến hành lắp đặt van.

• Kiểm tra kỹ các bước ren hoặc mặt bích, sử dụng băng tan chuyên dụng nếu là kết nối ren.

• Không dùng lực quá mạnh tay khi siết vặn để tránh làm biến dạng ren hoặc nứt thân van.

• Lắp đặt đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất (nếu có yêu cầu chiều).

• Không vận hành van vượt quá giới hạn áp suất và nhiệt độ định mức.

• Thực hiện bảo dưỡng, kiểm tra định kỳ tình trạng gioăng làm kín và tay gạt để đảm bảo van luôn trong trạng thái sẵn sàng hoạt động tốt nhất.

Câu hỏi thường gặp về Van bi inox

Ball inox là gì?

Ball inox là dòng van bi được chế tạo từ thép không gỉ, sử dụng viên bi đục lỗ xoay 90 độ để đóng mở dòng chảy nhanh chóng và chính xác.

Ball inox 304 và 316 loại nào tốt hơn?

Inox 316 có khả năng chống ăn mòn và kháng hóa chất vượt trội hơn, trong khi inox 304 tối ưu về chi phí và phù hợp với phần lớn ứng dụng dân dụng và công nghiệp thông thường.

Van bi inox dùng cho nước được không?

Có. Thiết bị này được ứng dụng cực kỳ phổ biến trong các hệ thống cấp nước sạch, nước thải nhờ độ bền cao và không bị gỉ sét.

Van bi inox có những kích thước nào?

Sản phẩm có đầy đủ các kích thước từ nhỏ đến lớn như DN15, DN20, DN25, DN32, DN40, DN50 và các kích thước công nghiệp lớn hơn theo tiêu chuẩn quốc tế.

Nên chọn Van bi inox ren hay mặt bích?

Đường ống kích thước nhỏ (dưới DN50) thường ưu tiên kết nối ren để tiện thi công, trong khi các hệ thống lớn hoặc áp suất cao bắt buộc phải sử dụng kết nối mặt bích.

Ball inox – lựa chọn bền bỉ cho mọi hệ thống đường ống

Tóm lại, việc lựa chọn Van bi inox chất lượng cao đóng vai trò quyết định đến sự ổn định và an toàn của toàn bộ hệ thống đường ống kỹ thuật. Những điểm cốt lõi bạn cần ghi nhớ bao gồm:

• Van bi inox là giải pháp van bi thép không gỉ tối ưu về độ kín và tốc độ đóng mở.

• Đa dạng tùy chọn về vật liệu, kích thước và kiểu kết nối phù hợp với từng nhu cầu thực tế.

• Inox 304 là lựa chọn kinh tế cho các ứng dụng phổ biến.

• Inox 316 là phương án đầu tư đáng cân nhắc trong môi trường có yêu cầu chống ăn mòn cao hơn.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về ball inox!
