Van Ren Ngoài: Hướng Dẫn Lựa Chọn, Cấu Tạo Và Lắp Đặt Chuẩn Kỹ Thuật

Van ren ngoài – lựa chọn kết nối nhanh cho hệ thống đường ống

Trong quá trình thi công và lắp đặt hệ thống nước hay khí nén, việc lựa chọn đúng kiểu kết nối đường ống đóng vai trò quyết định đến độ bền của toàn bộ công trình. Khi lắp ráp các tuyến ống, các đầu ống hoặc phụ kiện thường yêu cầu kiểu kết nối dạng ren để thuận tiện cho việc tháo lắp. Tại một số vị trí đặc thù, kỹ thuật viên cần sử dụng dòng van có phần ren nằm ở bên ngoài để vặn trực tiếp vào các phụ kiện ren trong tương ứng.

Tuy nhiên, nếu người dùng chọn nhầm giữa ren trong và ren ngoài, sai kích thước hoặc không chú ý đến tiêu chuẩn ren, mối nối sẽ không thể lắp ráp hoặc gây ra hiện tượng rò rỉ lưu chất nghiêm trọng, làm gián đoạn vận hành và tốn kém chi phí thay thế.

Chính vì vậy, việc trang bị kiến thức chuyên sâu về van nước ren ngoài là vô cùng cần thiết. Bạn cần nắm rõ các vấn đề cốt lõi:

• Van nước ren ngoài thực chất là gì và cấu tạo ra sao?

• Trên thị trường hiện có những chủng loại nào?

• Kích thước và tiêu chuẩn ren được xác định như thế nào?

• Làm sao để chọn đúng sản phẩm phù hợp với hệ thống?

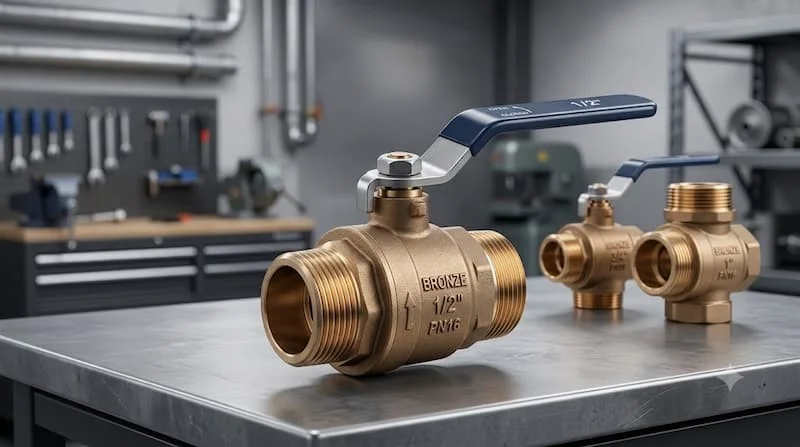

Van ren ngoài là gì?

Van ren ngoài là loại van được thiết kế với phần ren nằm ở phía ngoài đầu kết nối, cho phép vặn trực tiếp vào đầu ren trong của ống, phụ kiện hoặc thiết bị tương thích. Tùy theo từng dòng sản phẩm cụ thể, van có thể đảm nhiệm chức năng đóng mở, điều tiết hoặc kiểm soát hướng đi của dòng chảy.

Để hiểu rõ hơn về thiết bị này, chúng ta cần phân tích qua các yếu tố:

• "Van" là thiết bị cơ khí dùng để kiểm soát lưu chất đi qua đường ống.

• "Ren ngoài" là phần rãnh xoắn nằm ở mặt ngoài của đầu nối van, đóng vai trò như một mấu vặn cơ học.

• Kiểu kết nối này sinh ra nhằm khớp nối trực tiếp với các đầu ren trong sẵn có trên hệ thống mà không cần tốn nhiều thời gian hàn xì phức tạp.

Van nước ren ngoài khác van ren trong như thế nào?

Cần nhấn mạnh rằng không có loại nào "tốt hơn" tuyệt đối. Sự lựa chọn hoàn toàn phụ thuộc vào kiểu kết nối sẵn có của hệ thống đường ống thực tế tại công trình.

Nguyên lý hoạt động của van nước  ren ngoài

Cần phân định rõ giữa cơ chế kết nối và cơ chế vận hành của van. Ren ngoài chỉ đóng vai trò là phương thức kết nối cơ học với đường ống, trong khi nguyên lý đóng mở dòng chảy phụ thuộc hoàn toàn vào cấu tạo bên trong của từng loại van cụ thể.

• Nếu là van bi ren ngoài: Sử dụng tay gạt điều khiển bi van có lỗ xuyên tâm. Khi xoay tay gạt một góc 90 độ, bi xoay theo giúp mở hoặc chặn đứng dòng chảy.

• Nếu là van cầu hoặc các dòng van khác: Sử dụng đĩa van nâng lên hoặc hạ xuống để điều tiết lưu lượng theo thiết kế cơ khí bên trong.

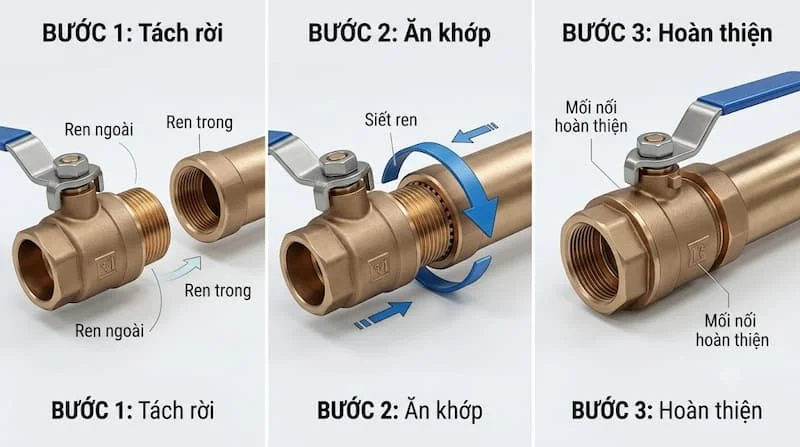

Về mặt kết nối, phần ren ngoài của van khi kết hợp với ren trong của phụ kiện sẽ tạo ra liên kết cơ khí cực kỳ vững chắc khi siết xoay. Tùy thuộc vào yêu cầu kỹ thuật của từng hệ thống, thợ lắp đặt có thể sử dụng thêm băng tan (cao su non), keo khóa ren hoặc vòng đệm gioăng làm kín để đảm bảo độ khít tuyệt đối, ngăn chặn tình trạng rò rỉ lưu chất.

Các loại van nước ren ngoài phổ biến

Thị trường hiện nay cung cấp rất nhiều chủng loại van nước ren ngoài nhằm phục vụ đa dạng các yêu cầu kỹ thuật khác nhau của hệ thống đường ống:

Van bi ren ngoài

Là dòng sản phẩm thông dụng nhất, phù hợp cho các hệ thống yêu cầu khả năng đóng mở nhanh chóng dòng chảy chỉ bằng một thao tác gạt tay nhẹ nhàng.

Van cầu ren ngoài

Được lựa chọn khi hệ thống đòi hỏi tính năng điều tiết, tinh chỉnh lưu lượng dòng chảy đi qua đường ống một cách chuẩn xác.

Van một chiều ren ngoài

Thiết kế chuyên dụng cho phép dòng lưu chất chỉ di chuyển theo một hướng duy nhất, ngăn chặn hoàn toàn hiện tượng dòng chảy ngược gây hư hỏng thiết bị bơm phía sau.

Van góc ren ngoài

Có thiết kế thân van dạng góc vuông 90 độ, cực kỳ thích hợp cho các vị trí không gian chật hẹp hoặc những điểm cần chuyển hướng đột ngột của đường ống.

Thông số kỹ thuật van nước ren ngoài cần quan tâm

Khi chuẩn bị mua sắm thiết bị cho công trình, việc nắm rõ các thông số kỹ thuật là yếu tố then chốt giúp tránh sai sót:

• Kích thước danh nghĩa (DN): Thường gặp các dải kích thước phổ biến như DN15, DN20, DN25, DN32, DN40, DN50... Tuy nhiên, chỉ số DN chưa đủ để quyết định khả năng lắp ráp.

• Kích thước và bước ren: Cần xác định chính xác đường kính ren thực tế và bước ren của van có khớp với đầu nối của hệ thống hay không.

• Tiêu chuẩn ren: Các hệ ren phổ biến hiện nay bao gồm BSP (tiêu chuẩn Anh) và NPT (tiêu chuẩn Mỹ). Cần lưu ý rằng BSP và NPT không thể thay thế cho nhau do góc ren khác biệt.

• Vật liệu chế tạo: Đa dạng từ đồng, inox, thép, nhựa cho đến gang tùy thuộc vào tính chất môi chất dẫn truyền.

• Áp suất và nhiệt độ làm việc: Phải đối chiếu trực tiếp với thông số giới hạn của model sản phẩm để đảm bảo không bị quá áp hay quá nhiệt trong quá trình vận hành.

Van nước ren ngoài có ưu điểm gì?

Việc sử dụng van nước ren ngoài mang lại nhiều giá trị thiết thực cho quá trình thi công:

• Kiểu kết nối ren giúp quá trình thi công diễn ra nhanh chóng, thuận tiện.

• Cho phép dễ dàng tháo lắp thiết bị khi cần bảo trì, sửa chữa hoặc thay thế định kỳ.

• Phù hợp với vô số hệ thống đường ống dân dụng và công nghiệp có sẵn đầu chờ ren trong.

• Tiết kiệm thời gian và chi phí do không cần sử dụng máy hàn nhiệt đối với các hệ thống đường ống phù hợp.

• Đa dạng vật liệu và kích thước giúp đáp ứng linh hoạt mọi yêu cầu kỹ thuật.

So sánh van ren ngoài và van ren trong

Tuyệt đối không có kết luận chung chung rằng van nước ren ngoài tốt hơn van ren trong. Loại van phù hợp nhất chính là loại có kiểu ren tương thích hoàn toàn với đường ống hoặc phụ kiện đang hiện hữu tại công trình của bạn.

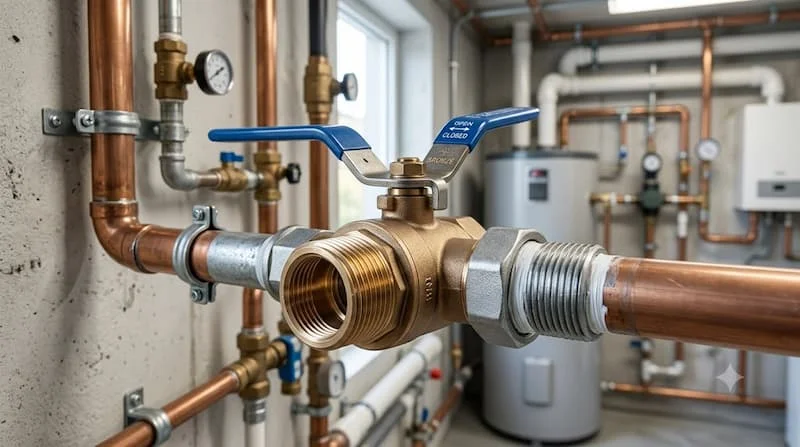

Van ren ngoài được sử dụng ở đâu?

Hệ thống cấp nước dân dụng

Ứng dụng rộng rãi tại các đường ống cấp nước sinh hoạt trong các hộ gia đình, kết nối trực tiếp với các thiết bị vệ sinh, vòi nước hoặc các điểm nhánh cần khóa mở dòng chảy cục bộ.

Hệ thống tưới tiêu tự động

Được bố trí tại các nhánh đường ống chia nước trong các mô hình nông nghiệp công nghệ cao, khu vườn cảnh quan nhờ ưu điểm dễ lắp đặt và tháo rời khi cần thiết.

Hệ thống máy bơm nước

Lắp đặt làm van khóa tại các cửa xả hoặc cửa hút của máy bơm (nếu thiết kế tương thích) để thuận tiện cho công tác bảo dưỡng thiết bị định kỳ.

Hệ thống đường ống công nghiệp

Ứng dụng trong các nhà máy sản xuất có quy mô vừa và nhỏ, tùy thuộc vào vật liệu, mức áp suất, nhiệt độ và tính chất hóa lý của môi chất dẫn truyền bên trong.

Những sai lầm thường gặp khi chọn van nước ren ngoài

Trong thực tế thi công, kỹ thuật viên rất dễ mắc phải 7 sai lầm phổ biến sau đây:

1. Nhầm lẫn ren ngoài với ren trong: Đây là lỗi sơ đẳng nhưng xảy ra thường xuyên nhất khi đặt hàng mà không kiểm tra thực tế đầu chờ đường ống.

2. Chỉ chọn theo kích thước DN: Bỏ qua thông số bước ren khiến phụ kiện không thể vặn khớp với nhau.

3. Không kiểm tra tiêu chuẩn BSP/NPT: Sử dụng lẫn lộn hai hệ ren khác nhau gây hỏng chân ren và rò rỉ nước.

4. Chọn sai vật liệu: Lắp đặt van vật liệu thông thường vào môi trường hóa chất ăn mòn mạnh làm van nhanh chóng bị phá hủy.

5. Siết ren quá mạnh tay: Dùng lực quá mức gâyét đứt chân ren hoặc làm nứt thân van (đặc biệt đối với van đồng hoặc van nhựa).

6. Bỏ qua giới hạn áp suất: Lắp van chịu áp thấp vào hệ thống bơm cao áp dẫn đến nứt vỡ thiết bị nguy hiểm.

7. Dùng vật liệu làm kín không phù hợp: Không dùng băng tan hoặc chọn keo ren không đúng tiêu chuẩn dẫn đến hiện tượng rỉ nước tại chân ren sau thời gian ngắn.

Cách chọn van nước ren ngoài phù hợp

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ quy trình lựa chọn 7 bước chuyên nghiệp:

• Bước 1: Xác định chức năng kỹ thuật – Bạn cần van dùng để đóng/mở, điều tiết lưu lượng, chống dòng chảy ngược hay điều áp?

• Bước 2: Xác định kích thước đường ống – Nắm rõ quy cách ống (DN15, DN20, DN25...).

• Bước 3: Xác định chuẩn ren hệ thống – Kiểm tra kỹ hệ thống đang dùng chuẩn BSP, NPT hay tiêu chuẩn khác.

• Bước 4: Xác định đầu kết nối đối diện – Đảm bảo van nước ren ngoài phải khớp chính xác với đầu ren trong chờ sẵn.

• Bước 5: Lựa chọn vật liệu van – Dựa vào môi chất, nhiệt độ, áp suất và môi trường xung quanh (đồng, inox, nhựa...).

• Bước 6: Kiểm tra các thông số vận hành – Rà soát lại chỉ số áp suất, nhiệt độ và lưu lượng dòng chảy.

• Bước 7: Đối chiếu catalogue nhà sản xuất – Thao tác bắt buộc trước khi quyết định đặt mua số lượng lớn cho công trình.

Checklist lắp đặt và sử dụng van nước ren ngoài

• Kiểm tra kỹ lại kích thước thực tế của van.

• Xác định chính xác cấu trúc ren ngoài khớp với ren trong.

• Kiểm tra tính tương thích của tiêu chuẩn ren (BSP / NPT).

• Vệ sinh thật sạch sẽ bề mặt ren trước khi lắp ráp.

• Quấn băng tan hoặc sử dụng vật liệu làm kín chuyên dụng phù hợp.

• Siết các mối nối ren vừa đủ lực kỹ thuật.

• Tuyệt đối không dùng lực quá mạnh làm hỏng ren hoặc nứt thân.

• Kiểm tra kỹ chiều dòng chảy (đối với dòng van một chiều ren ngoài).

• Tiến hành thử áp và kiểm tra rò rỉ nước ngay sau khi lắp xong.

• Theo dõi sát sao hoạt động của van trong những ngày vận hành đầu tiên.

Câu hỏi thường gặp về van nước ren ngoài

Van ren ngoài là gì?

Là dòng van được gia công phần ren nằm ở phía ngoài đầu kết nối, chuyên dùng để vặn trực tiếp vào các đầu ren trong tương thích trên hệ thống đường ống.

Van nước ren ngoài kết nối với ren gì?

Thông thường, đầu ren ngoài của van được thiết kế để kết nối trực tiếp với đầu ren trong có cùng kích thước danh nghĩa và cùng tiêu chuẩn ren tương thích.

Van nước ren ngoài có những kích thước nào?

Tùy thuộc vào từng chủng loại van và nhà sản xuất cụ thể, sản phẩm có nhiều kích thước từ các dòng DN nhỏ cho đến các hệ thống lớn. Cần tra cứu catalogue của model cụ thể trước khi mua.

Van nước ren ngoài bằng đồng hay inox tốt hơn?

Không có một vật liệu nào là tối ưu tuyệt đối cho mọi trường hợp. Bạn phải lựa chọn dựa trên tính chất môi chất, nhiệt độ, áp suất vận hành và môi trường thực tế của hệ thống.

Làm sao để van ren ngoài không bị rò nước?

Cần chọn đúng kích thước, đúng tiêu chuẩn ren tương thích, sử dụng băng tan hoặc keo khóa ren đúng kỹ thuật và siết lực vừa tay, tránh vặn quá đà làm hỏng chân ren.

Van ren ngoài – chọn đúng kiểu ren để hệ thống vận hành ổn định

Tóm lại, van ren ngoài là giải pháp kết nối đường ống vô cùng hữu ích, giúp tối ưu hóa thời gian thi công và đảm bảo độ kín cho hệ thống. Những điểm cốt lõi bạn cần ghi nhớ bao gồm:

• Thiết kế ren ngoài bắt buộc phải tương thích hoàn hảo với đầu ren trong của phụ kiện.

• Không nên chỉ dựa vào kích thước DN mà bỏ qua bước ren và tiêu chuẩn kỹ thuật.

• Luôn kiểm tra kỹ các yếu tố về vật liệu, áp suất và nhiệt độ làm việc trước khi lắp đặt.

• Lựa chọn sản phẩm chính xác giúp mối nối chắc chắn, bền bỉ theo thời gian và hạn chế tối đa rủi ro rò rỉ.
