Van an toàn gang: Cấu tạo, phân loại và cách chọn đúng cho hệ thống đường ống

Trong bất kỳ hệ thống đường ống hay thiết bị chịu áp nào, áp suất đều có thể tăng vượt giới hạn do bơm chạy quá tải, đóng van đột ngột, nhiệt độ tăng hoặc sự cố điều khiển. Khi đó, thiết bị bảo vệ áp suất là lớp phòng vệ cuối cùng cho con người và thiết bị.

Một thiết bị như vậy phải đáp ứng đồng thời khả năng chịu áp, độ kín, khả năng xả và tương thích với môi chất. Valve an toàn gang là lựa chọn phổ biến vì thân van bằng gang có kết cấu chắc chắn và phù hợp với nhiều hệ thống nước, tiện ích và công nghiệp.

Tuy nhiên, không phải van nào cũng dùng được cho mọi môi chất, áp suất và nhiệt độ. Bài viết này giúp bạn hiểu cấu tạo, phân loại, ưu nhược điểm và cách chọn safety valve bằng gang một cách đúng kỹ thuật.

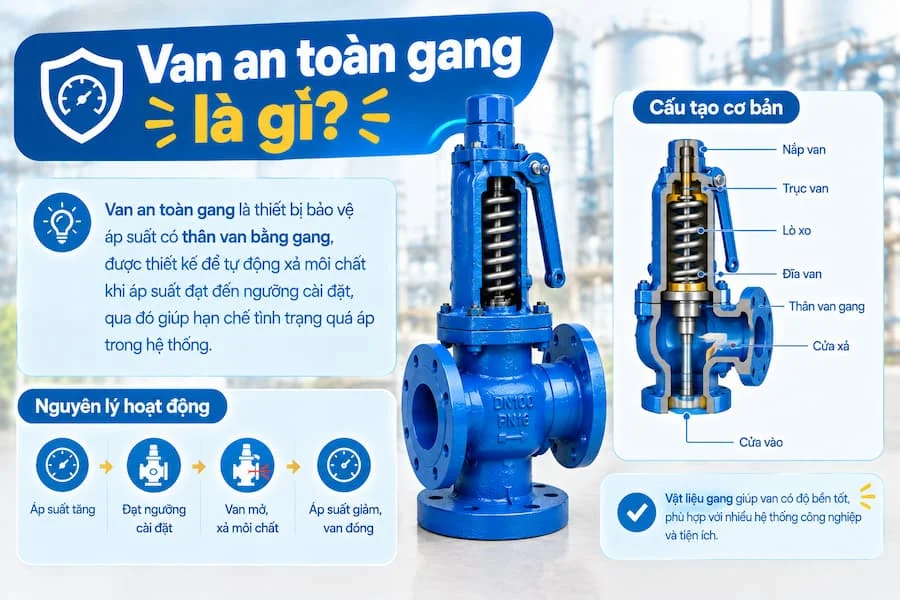

Van an toàn gang là gì?

Van an toàn gang là thiết bị bảo vệ áp suất có thân van chế tạo từ gang, được thiết kế để tự động mở và xả môi chất khi áp suất đạt ngưỡng cài đặt, qua đó hạn chế tình trạng quá áp trong hệ thống.

Có một số điểm cần hiểu đúng:

• "Gang" chủ yếu chỉ vật liệu thân van hoặc các bộ phận tương ứng theo thiết kế, không phải toàn bộ chi tiết bên trong.

• Chức năng cốt lõi là chống quá áp, không phải điều tiết lưu lượng hay giảm áp.

• Khi áp suất đạt điều kiện cài đặt, cơ cấu van mở và môi chất được xả qua cửa xả. Khi áp suất giảm theo đặc tính thiết kế, van đóng lại.

Cũng không nên đánh đồng Valve an toàn gang với mọi loại van xả áp có thân bằng gang. Mỗi loại có mục đích, cơ chế và thông số riêng.

Vì sao điều này quan trọng? Nếu hệ thống thiếu safety valve phù hợp, quá áp có thể gây rò rỉ mối nối, hư hỏng thiết bị, ngừng sản xuất hoặc thậm chí nguy hiểm cho người vận hành. Chi phí xử lý sự cố thường lớn hơn nhiều so với chi phí chọn đúng van ngay từ đầu.

Cấu tạo và nguyên lý hoạt động của Valve an toàn gang

Cấu tạo cơ bản gồm các bộ phận chính:

• Thân van gang và nắp van.

• Đĩa van và ghế van, là cặp chi tiết quyết định độ kín.

• Lò xo và trục van, tạo và truyền lực giữ van đóng.

• Cơ cấu điều chỉnh áp suất, dùng để cài đặt ngưỡng mở.

• Gioăng làm kín, cửa vào và cửa xả.

Nguyên lý hoạt động diễn ra theo chu trình: áp suất tăng → đạt ngưỡng cài đặt → van mở → môi chất được xả → áp suất giảm → van đóng.

Ở trạng thái bình thường, lực giữ của cơ cấu van (thường là lò xo) ép đĩa van vào ghế và duy trì độ kín. Khi áp suất môi chất tăng, lực tác động lên đĩa van tăng theo. Khi lực này thắng lực giữ, đĩa van nhấc lên và môi chất thoát ra. Áp suất giảm, van trở về vị trí đóng theo đặc tính thiết kế.

Để đọc datasheet chính xác, cần phân biệt bốn khái niệm hay bị nhầm:

• Áp suất làm việc: áp suất hệ thống vận hành bình thường.

• Áp suất cài đặt: ngưỡng van được chỉnh để kích hoạt.

• Áp suất mở: áp suất thực tế tại thời điểm van bắt đầu mở.

• Khả năng xả: lượng môi chất van có thể giải phóng để kìm hãm áp suất.

Hiểu rõ bốn đại lượng này giúp bạn tránh cài đặt sai hoặc chọn van không đủ năng lực xả.

Các loại Valve an toàn gang phổ biến

Có thể phân loại Valve an toàn gang theo cơ cấu hoạt động, kiểu kết nối và môi chất.

Theo cơ cấu hoạt động:

• Van dạng lò xo: dùng lực lò xo giữ van đóng. Cấu tạo tương đối phổ biến và có thể dùng cho nhiều hệ thống phù hợp với thông số thiết kế.

• Van dạng pilot: có thêm cơ cấu pilot để điều khiển. Thiết kế phức tạp hơn, phù hợp với hệ thống có yêu cầu kỹ thuật cụ thể.

Theo kiểu kết nối:

• Nối ren: kích thước thường nhỏ hơn, phù hợp đường ống có kết nối ren.

• Mặt bích: phù hợp đường ống mặt bích và các hệ thống công nghiệp kích thước lớn hơn.

Theo môi chất: van cho nước, hơi, khí hoặc các môi chất công nghiệp phù hợp.

Điểm mấu chốt: cùng là safety valve bằng gang nhưng mỗi cấu hình phục vụ một bài toán khác nhau. Kiểu kết nối quyết định việc lắp đặt, còn môi chất và cơ cấu hoạt động quyết định việc van có bảo vệ được hệ thống hay không. Vì vậy cần xác định môi chất trước, rồi mới chọn kiểu van.

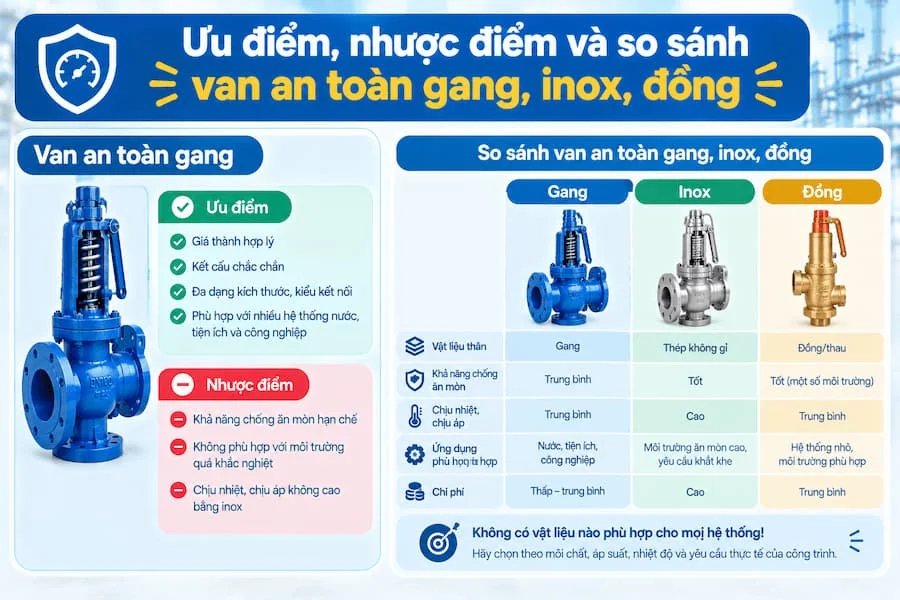

Ưu điểm, nhược điểm và so sánh với van inox, van đồng

Ưu điểm:

• Vật liệu phù hợp nhiều hệ thống: tùy cấp vật liệu, gang dùng được trong nhiều đường ống và tiện ích.

• Kết cấu chắc chắn: thân van có độ cứng và ổn định tương đối tốt.

• Đa dạng cấu hình: có nhiều kích thước DN, cả kiểu ren lẫn mặt bích.

• Nhiều lựa chọn kinh tế: thường có nhiều phương án về chi phí, nhưng cần đối chiếu datasheet trước khi quyết định.

Nhược điểm cần lưu ý:

• Khả năng chống ăn mòn phụ thuộc loại gang và môi trường.

• Không phải loại gang nào cũng phù hợp áp suất, nhiệt độ cao.

• Cần thận trọng với môi chất ăn mòn hoặc điều kiện vận hành khắc nghiệt.

• Không nên chọn chỉ vì giá hay vật liệu thân van.

So sánh nhanh:

Không có vật liệu nào tối ưu cho mọi trường hợp. Quyết định nên dựa trên môi chất, nhiệt độ, áp suất, khả năng ăn mòn, tiêu chuẩn và điều kiện lắp đặt.

Các thông số quan trọng khi chọn Valve an toàn gang

Nhiều người chọn van theo DN và vật liệu, nhưng hai yếu tố này chưa đủ để kết luận van có phù hợp. Bảng dưới đây tổng hợp các thông số cần kiểm tra:

Ví dụ, hai van cùng DN nhưng khác áp suất cài đặt, lưu lượng xả, nhiệt độ, vật liệu gioăng hoặc tiêu chuẩn sẽ có phạm vi ứng dụng khác nhau. Một van đúng DN nhưng xả không đủ lưu lượng vẫn không bảo vệ được hệ thống khi quá áp xảy ra.

Vì vậy, luôn đối chiếu thông số trong catalogue hoặc datasheet của nhà sản xuất thay vì suy đoán từ tên gọi sản phẩm. Với safety valve, các thông số này gắn trực tiếp với an toàn vận hành.

Ứng dụng thực tế và khi nào nên dùng

Valve an toàn gang thường gặp trong:

• Hệ thống nước: đường ống cấp nước, nước công nghiệp, trạm bơm, hệ thống tiện ích.

• Đường ống công nghiệp: các tuyến có nguy cơ phát sinh quá áp cần bảo vệ.

• Hệ thống hơi phù hợp: một số đường ống, thiết bị hơi có nhiệt độ, áp suất nằm trong phạm vi model van.

• Thiết bị chịu áp: bình chứa, thiết bị công nghiệp, hệ gia nhiệt phù hợp.

• HVAC và tiện ích: một số hệ thống nước nóng/lạnh, tuần hoàn, theo thông số nhà sản xuất.

Nên cân nhắc khi:

• Hệ thống cần được bảo vệ khỏi quá áp.

• Môi chất tương thích với vật liệu van.

• Áp suất, nhiệt độ nằm trong phạm vi thiết kế.

• Kích thước kết nối và lưu lượng xả đáp ứng yêu cầu.

Những sai lầm thường gặp:

1. Chọn van chỉ theo DN. DN chỉ phản ánh kích thước danh nghĩa.

2. Cho rằng van gang dùng được mọi môi chất. Khả năng tương thích phụ thuộc vật liệu và điều kiện vận hành.

3. Bỏ qua nhiệt độ. Đặc biệt quan trọng với hơi và nước nóng.

4. Không kiểm tra áp suất cài đặt. Ngưỡng này phải dựa trên yêu cầu bảo vệ và giới hạn thiết kế.

5. Không quan tâm lưu lượng xả. Van phải xả đủ cho tình huống quá áp cần bảo vệ.

Mỗi sai lầm trên đều có thể khiến van không hoạt động đúng lúc cần thiết, và hậu quả thường chỉ lộ ra khi sự cố đã xảy ra.

Cách chọn van an toàn gang phù hợp: 7 bước và checklist

Bước 1: Xác định môi chất (nước, hơi, khí, dầu, hóa chất hoặc môi chất khác).

Bước 2: Xác định áp suất: áp suất làm việc, áp suất tối đa cho phép, áp suất cài đặt và các tình huống có thể gây quá áp.

Bước 3: Xác định nhiệt độ vận hành và đối chiếu với giới hạn nhiệt của van.

Bước 4: Xác định DN cho phù hợp thiết kế đường ống, nhưng không dùng DN làm tiêu chí duy nhất.

Bước 5: Kiểm tra lưu lượng xả để đảm bảo đáp ứng yêu cầu bảo vệ.

Bước 6: Kiểm tra vật liệu của thân, ghế van, đĩa, lò xo và gioăng.

Bước 7: Kiểm tra kết nối và tiêu chuẩn: ren hoặc mặt bích, PN/Class, tiêu chuẩn sản phẩm.

Checklist trước khi mua:

• Môi chất, DN, áp suất làm việc, áp suất cài đặt

• Lưu lượng xả và nhiệt độ

• Vật liệu thân van và vật liệu gioăng

• Kiểu kết nối, PN/Class, tiêu chuẩn

• Hướng lắp và đường xả

• Đối chiếu catalogue/datasheet

• Yêu cầu kiểm tra và bảo trì

Làm đủ các bước này giúp bạn tránh mua sai, giảm rủi ro phải đổi trả và bảo đảm hệ thống được bảo vệ đúng như thiết kế.

Câu hỏi thường gặp

Van an toàn gang có dùng cho nước được không?

Có thể dùng cho các hệ thống nước phù hợp với vật liệu, áp suất, nhiệt độ và thông số kỹ thuật của từng model.

Van an toàn gang có dùng cho hơi không?

Có những model được thiết kế cho môi trường hơi, nhưng cần kiểm tra cụ thể giới hạn nhiệt độ, áp suất, vật liệu và tiêu chuẩn của sản phẩm.

Van an toàn gang khác van an toàn inox như thế nào?

Điểm khác chính là vật liệu. Inox thường được cân nhắc khi cần khả năng chống ăn mòn cao hơn; quyết định cuối cùng phải dựa trên môi chất và thông số kỹ thuật.

Chọn theo DN có đủ không?

Không. Ngoài DN cần kiểm tra áp suất cài đặt, lưu lượng xả, nhiệt độ, môi chất, vật liệu và tiêu chuẩn.

Kết luận: Chọn van an toàn gang theo vật liệu và điều kiện vận hành

Van an toàn gang kết hợp chức năng chống quá áp với thân van bằng gang, phù hợp với nhiều hệ thống nước, tiện ích và công nghiệp tùy cấp vật liệu. Tuy nhiên, không nên chọn van chỉ dựa trên vật liệu hoặc kích thước DN.

Hãy kiểm tra đồng thời môi chất, áp suất làm việc, áp suất cài đặt, lưu lượng xả, nhiệt độ, DN, vật liệu, kiểu kết nối và tiêu chuẩn. Một lựa chọn đúng giúp hệ thống vận hành ổn định và giảm nguy cơ sự cố do quá áp.
