Van xả áp an toàn: cấu tạo, nguyên lý và cách chọn đúng cho hệ thống

Trong một hệ thống đường ống hay thiết bị chịu áp, áp suất hiếm khi ổn định hoàn toàn như thiết kế. Nhiệt độ môi chất tăng, bơm hoạt động bất thường, van phía sau đóng đột ngột hoặc khí bị giữ lại trong hệ thống đều có thể đẩy áp suất vượt ngưỡng cho phép chỉ trong thời gian ngắn.

Van xả áp an toàn sinh ra để xử lý đúng tình huống này. Khi áp suất chạm ngưỡng cài đặt, van tự mở và xả bớt môi chất để đưa áp suất về phạm vi kiểm soát. Trong thực tế, thiết bị này còn được gọi là van bảo vệ quá áp, là lớp bảo vệ cuối cùng cho đường ống, bình chứa và máy bơm.

Nếu thiếu lớp bảo vệ này, quá áp có thể gây rò rỉ mối nối, hỏng gioăng, biến dạng thiết bị và ảnh hưởng đến an toàn vận hành. Bài viết dưới đây giải thích van hoạt động ra sao, có những loại nào và cần cân nhắc gì để chọn đúng.

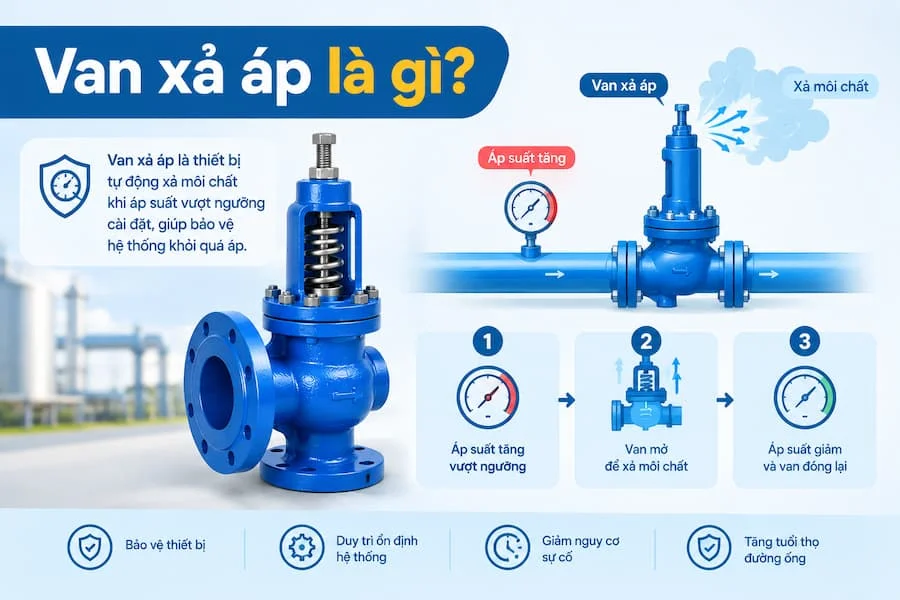

Van xả áp là gì và bảo vệ hệ thống theo cách nào?

Van xả áp an toàn là thiết bị bảo vệ tự động xả môi chất khi áp suất trong hệ thống đạt hoặc vượt ngưỡng cài đặt, qua đó hạn chế tình trạng quá áp và bảo vệ đường ống, thiết bị.

Điểm cốt lõi là van phản ứng trực tiếp với áp suất của môi chất. Khi áp suất còn trong phạm vi vận hành, van giữ nguyên trạng thái đóng và gần như không "làm việc". Khi áp suất chạm mức cài đặt, lực tác động lên cơ cấu van đủ lớn để mở van. Một phần môi chất được xả ra ngoài hoặc dẫn sang đường xả phù hợp. Khi áp suất hạ xuống, van đóng lại theo đặc tính thiết kế.

Cần phân biệt rõ: van xả áp không phải thiết bị điều chỉnh áp suất liên tục. Nó là thiết bị bảo vệ, chỉ can thiệp khi có sự cố hoặc điều kiện bất thường. Chính vì vậy, người ta ít để ý đến van này cho đến khi hệ thống gặp sự cố. Lúc đó, việc van có được chọn đúng và bảo trì đúng hay không sẽ quyết định mức độ thiệt hại.

Cấu tạo và nguyên lý hoạt động

Một van xả áp cơ bản gồm các bộ phận chính:

• Thân van cùng cửa vào và cửa xả

• Đĩa van và ghế van, là cặp chi tiết quyết định độ kín khi van đóng

• Lò xo và cơ cấu điều chỉnh áp suất, tạo và điều chỉnh lực giữ van đóng

• Trục van, nắp van và gioăng làm kín

Nguyên lý vận hành diễn ra theo một chu trình: áp suất tăng → đạt áp suất cài đặt → van mở → môi chất được xả → áp suất giảm → van đóng.

Khi áp suất bình thường, lực giữ của cơ cấu van (thường là lò xo) ép đĩa van vào ghế và duy trì trạng thái đóng. Khi áp suất tác động đạt ngưỡng cài đặt, lực từ môi chất thắng lực giữ, đĩa van nhấc khỏi ghế và môi chất thoát ra. Áp suất trong hệ thống giảm dần, lực giữ chiếm ưu thế trở lại và van đóng.

Lưu ý rằng áp suất mở, áp suất đóng và khả năng xả phụ thuộc vào thiết kế từng loại van. Vì vậy không thể áp dụng một con số chung cho mọi trường hợp. Cần đối chiếu datasheet của nhà sản xuất.

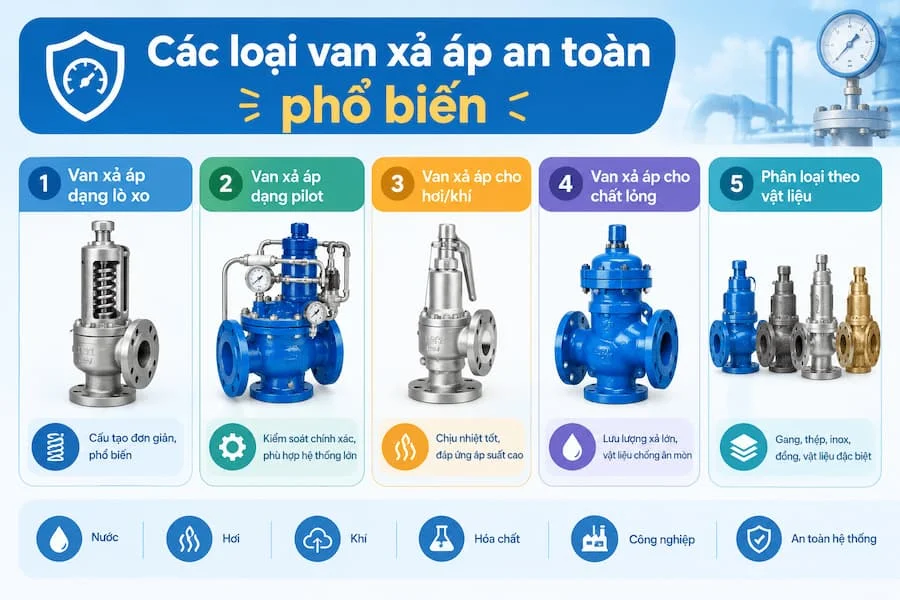

Các loại van xả áp an toàn phổ biến

Thay vì chỉ liệt kê tên sản phẩm, nên phân loại theo cơ chế hoạt động và môi trường sử dụng.

Van xả áp dạng lò xo. Cơ cấu đơn giản, dùng lực lò xo để giữ van đóng và có thể điều chỉnh áp suất cài đặt trong phạm vi thiết kế. Đây là dạng phổ biến trong nhiều hệ thống công nghiệp.

Van xả áp dạng pilot. Sử dụng hệ thống điều khiển pilot, phù hợp hơn khi hệ thống có yêu cầu áp suất và lưu lượng phức tạp hoặc cần kiểm soát chặt.

Van an toàn cho hơi và khí. Thiết kế dành cho môi chất khí hoặc hơi, nơi nhiệt độ, áp suất và khả năng xả là những yếu tố cần tính kỹ.

Van xả áp cho chất lỏng. Dùng trong hệ thống nước hoặc chất lỏng khác, cần xem xét lưu lượng xả và đặc tính thủy lực.

Phân loại theo vật liệu: đồng, gang, thép, inox hoặc vật liệu đặc biệt cho môi trường ăn mòn. Vật liệu phải chịu được áp suất, nhiệt độ và tính chất của môi chất.

Thông số quan trọng khi chọn van bảo vệ quá áp

Đây là phần quyết định van có thực sự bảo vệ được hệ thống hay không.

Vì sao không nên chọn van chỉ dựa vào DN? Vì DN chỉ cho biết van lắp được vào đâu, chưa cho biết van làm được gì. Hai van cùng DN nhưng khác áp suất cài đặt, lưu lượng xả, vật liệu, môi chất hoặc nhiệt độ có thể phù hợp với những ứng dụng hoàn toàn khác nhau. Một van có lưu lượng xả quá nhỏ vẫn mở đúng ngưỡng nhưng không kịp giảm áp trong tình huống thực tế.

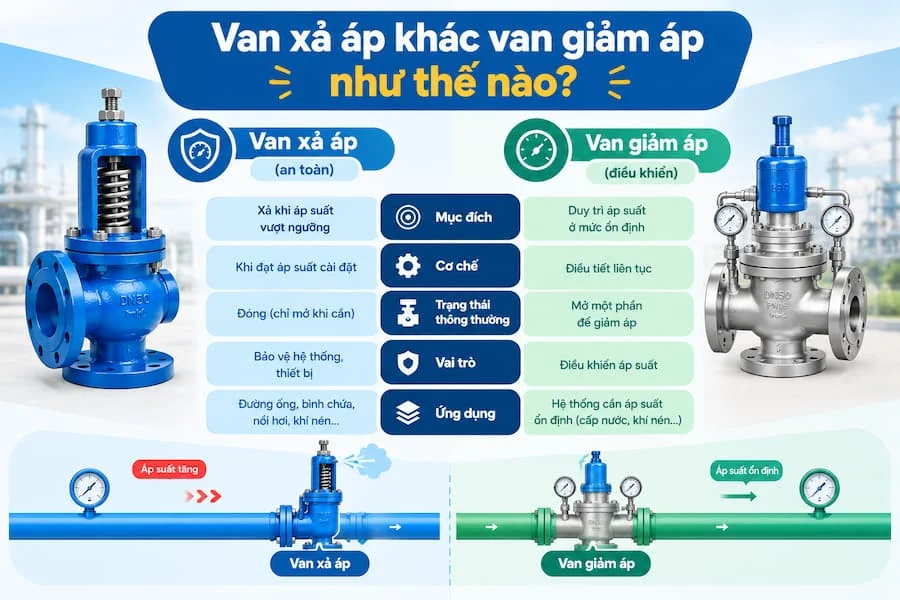

Van xả áp khác van giảm áp như thế nào?

Đây là điểm dễ nhầm nhất khi mua hàng, và nhầm lẫn có thể dẫn đến chọn sai thiết bị.

Nói ngắn gọn: van giảm áp giữ áp suất ở mức mong muốn trong vận hành bình thường, còn van xả áp cứu hệ thống khi mọi thứ vượt kiểm soát. Van giảm áp không mặc nhiên thay thế được van bảo vệ quá áp. Hai thiết bị có thể cùng xuất hiện trong một hệ thống vì mỗi loại đảm nhiệm một chức năng riêng. Nếu cần tìm hiểu thêm: [chèn link: van giảm áp].

Safety valve, relief valve và pressure relief valve: nên hiểu thế nào?

Khi đọc catalogue, bạn sẽ gặp nhiều tên gọi: "safety valve", "relief valve", "pressure relief valve". Các thuật ngữ này có thể được dùng trong những bối cảnh kỹ thuật khác nhau, và cách gọi còn phụ thuộc vào tiêu chuẩn, môi chất và thiết kế.

Van dùng cho hơi hoặc khí và van dùng cho chất lỏng cũng có thể có đặc tính mở và xả khác nhau. Vì vậy, không nên khẳng định cứng rằng mọi tên gọi trên thị trường đều chỉ đúng một cấu hình.

Cách tiếp cận an toàn khi mua là không quyết định chỉ dựa trên tên thương mại. Hãy đối chiếu các thông tin sau trong datasheet:

• Tiêu chuẩn mà van đáp ứng

• Áp suất cài đặt

• Môi chất và nhiệt độ làm việc

• Lưu lượng xả

Cách này giúp tránh trường hợp hai bên cùng nói "van an toàn" nhưng hiểu về hai thiết bị khác nhau.

Van xả áp được dùng ở đâu?

Bất cứ nơi nào có thiết bị hoặc đường ống chịu áp và có khả năng phát sinh quá áp đều nên cân nhắc lớp bảo vệ này:

• Hệ thống đường ống nước: bảo vệ đường ống, hạn chế ảnh hưởng của áp suất vượt ngưỡng trong cấp nước và phân phối nước.

• Trạm bơm: kiểm soát các tình huống áp suất tăng, bảo vệ máy bơm và đường ống liên quan.

• Hệ thống hơi: nồi hơi, đường ống hơi và thiết bị sử dụng hơi.

• Hệ thống khí nén: bình chứa khí, đường ống khí và các thiết bị chịu áp.

• Hệ thống công nghiệp: hóa chất, dầu khí, thực phẩm, xử lý nước và các dây chuyền có thiết bị chịu áp.

Mỗi lĩnh vực có yêu cầu riêng về môi chất, nhiệt độ và lưu lượng xả. Cùng là "van xả áp" nhưng van dùng cho trạm bơm nước sẽ không giống van dùng cho hệ thống hơi.

Khi nào cần dùng và những sai lầm thường gặp

Nên trang bị van xả áp khi:

• Thiết bị có giới hạn áp suất cần được bảo vệ

• Nhiệt độ môi chất có thể tăng, kéo theo áp suất tăng

• Có nguy cơ đóng hoặc mở van gây biến động áp suất

• Hệ thống bơm có khả năng tạo áp vượt giới hạn

• Bình hoặc đường ống cần một cơ cấu bảo vệ áp suất

Hậu quả khi không có hoặc chọn sai van: rò rỉ, hỏng gioăng và mối nối, hư hại thiết bị, gián đoạn sản xuất, chi phí sửa chữa và rủi ro về an toàn lao động.

5 sai lầm thường gặp:

1. Chọn áp suất cài đặt tùy ý, không dựa trên giới hạn thiết kế của thiết bị.

2. Chọn van chỉ theo DN, bỏ qua lưu lượng xả và áp suất.

3. Không xét môi chất, trong khi nước, hơi, khí và hóa chất có yêu cầu khác nhau.

4. Lắp sai đường xả, khiến môi chất thoát ra không an toàn.

5. Không kiểm tra định kỳ, dù lò xo, đĩa van, gioăng và cơ cấu bên trong có thể thay đổi theo thời gian.

Cách chọn van xả áp an toàn phù hợp: quy trình 6 bước

Bước 1: Xác định thiết bị cần bảo vệ. Đường ống, bình chứa, nồi hơi, máy bơm hay thiết bị công nghiệp.

Bước 2: Xác định môi chất. Nước, hơi, khí, dầu hoặc hóa chất.

Bước 3: Xác định các mức áp suất. Gồm áp suất vận hành bình thường, áp suất tối đa cho phép, áp suất cài đặt và các điều kiện áp bất thường có thể xảy ra.

Bước 4: Xác định lưu lượng cần xả. Đây là thông số then chốt để van thực sự giảm được áp trong tình huống cần thiết.

Bước 5: Kiểm tra vật liệu. Đối chiếu thân van, lò xo, đĩa van, gioăng và các bộ phận tiếp xúc môi chất.

Bước 6: Kiểm tra kết nối. Ren hoặc mặt bích, kích thước DN và tiêu chuẩn kết nối.

Checklist nhanh trước khi mua:

• Đúng môi chất và nhiệt độ làm việc

• Đúng áp suất làm việc, áp suất cài đặt và áp suất tối đa cho phép

• Đã tính hoặc kiểm tra lưu lượng xả cần thiết

• Vật liệu phù hợp

• DN, kiểu kết nối và hướng dòng chảy chính xác

• Đường xả đã được tính đến

• Đã đối chiếu catalogue hoặc datasheet

• Xác định yêu cầu kiểm tra và bảo trì

Câu hỏi thường gặp

1. Van xả áp có cần kiểm tra định kỳ không?

Có. Kiểm tra giúp phát hiện tình trạng kẹt cơ cấu, rò rỉ, thay đổi đặc tính lò xo hoặc các vấn đề khác ảnh hưởng đến khả năng bảo vệ.

2. Có thể dùng van giảm áp thay cho van xả áp không?

Không nên mặc định thay thế. Hai loại có mục đích điều khiển khác nhau, việc lựa chọn phải dựa trên yêu cầu bảo vệ cụ thể của hệ thống.

3. Chọn van theo DN có đủ không?

Không. Ngoài DN cần xem xét áp suất cài đặt, lưu lượng xả, môi chất, nhiệt độ, vật liệu và kiểu kết nối.

4. Van xả áp hoạt động như thế nào?

Khi áp suất đạt mức thiết kế, lực của môi chất làm cơ cấu van mở để xả một phần môi chất. Khi áp suất giảm, van đóng lại theo đặc tính thiết kế.

Kết luận: đừng để lớp bảo vệ cuối cùng bị chọn sai

Van xả áp an toàn đóng vai trò bảo vệ thiết bị và hệ thống trước tình trạng quá áp. Giá trị của nó chỉ thể hiện khi van được chọn đúng ngay từ đầu, chứ không phải khi sự cố đã xảy ra.

Việc lựa chọn không nên chỉ dựa trên kích thước đường ống. Cần xem xét đồng thời áp suất cài đặt, áp suất làm việc, lưu lượng xả, môi chất, nhiệt độ, vật liệu và kiểu kết nối. Hãy đối chiếu thông số kỹ thuật với datasheet trước khi lắp đặt.
