Valve an toàn: cấu tạo, nguyên lý hoạt động và cách chọn đúng cho hệ thống chịu áp

Trong thực tế vận hành, áp suất của hệ thống không phải lúc nào cũng nằm yên ở mức thiết kế. Nhiệt độ môi chất tăng, thiết bị gia nhiệt hoạt động quá mức, bơm tạo áp cao hoặc một van phía sau đóng đột ngột đều có thể đẩy áp suất vượt giới hạn chỉ trong vài giây. Lúc đó, đường ống và thiết bị phải chịu tải ngoài thiết kế.

Van an toàn là lớp bảo vệ được đặt ra để xử lý đúng tình huống này. Khi áp suất đạt ngưỡng cài đặt, valve tự động mở, xả bớt môi chất và giúp hệ thống trở về vùng kiểm soát. Trong tài liệu kỹ thuật quốc tế, nhóm thiết bị này thường xuất hiện dưới tên pressure relief valve.

Nếu không có valve bảo vệ, hoặc chọn sai, rủi ro không chỉ là rò rỉ hay hỏng gioăng mà còn là hư hại thiết bị và mất an toàn vận hành. Bài viết này đi từ định nghĩa, cấu tạo, nguyên lý đến phân loại, thông số, ứng dụng và cách chọn, để bạn có thể đưa ra quyết định dựa trên hiểu biết chứ không chỉ dựa trên tên gọi.

Valve an toàn là gì?

Valve an toàn là thiết bị bảo vệ áp suất, được thiết kế để tự động mở khi áp suất trong hệ thống đạt mức cài đặt, giải phóng một phần môi chất nhằm hạn chế tình trạng quá áp và bảo vệ thiết bị, đường ống.

Để hiểu đúng thiết bị này, cần nắm mấy điểm cốt lõi:

• Valve hoạt động dựa trên áp suất của chính môi chất, không cần nguồn điều khiển bên ngoài (với dạng cơ bản).

• Ở điều kiện bình thường, valve luôn ở trạng thái đóng.

• Khi áp suất đạt điều kiện kích hoạt, cơ cấu valve mở và môi chất thoát ra qua cửa xả.

• Khi áp suất giảm theo đặc tính thiết kế, valve đóng lại.

Điều quan trọng nhất: mục tiêu của valve là bảo vệ, không phải điều chỉnh áp suất liên tục như van giảm áp. Nó là thiết bị "im lặng" trong phần lớn thời gian vận hành, và chỉ thực sự phát huy giá trị khi sự cố xảy ra. Chính vì thế, việc chọn đúng ngay từ đầu quan trọng hơn nhiều so với việc xử lý sau khi hệ thống đã quá áp.

Cấu tạo và nguyên lý hoạt động

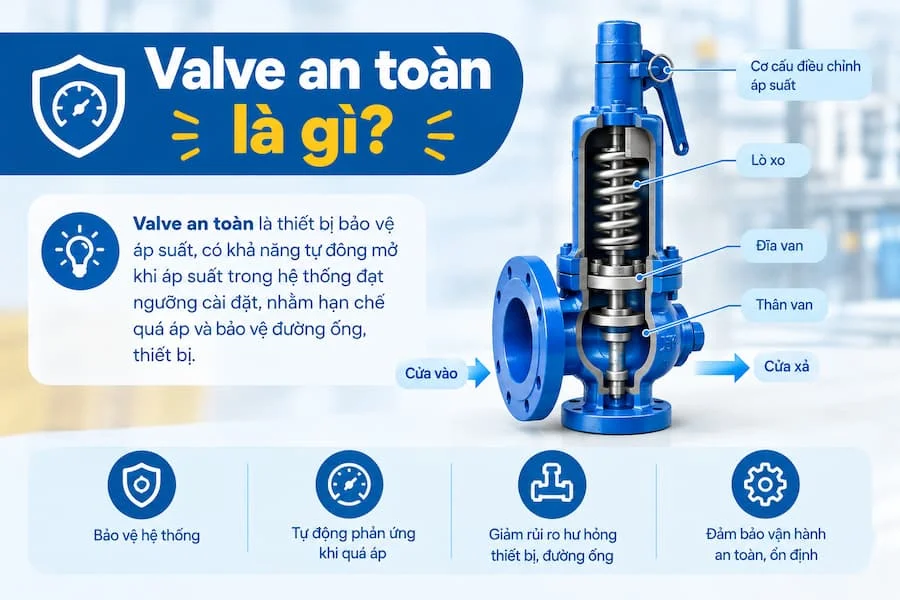

Cấu tạo cơ bản của một valve dạng phổ biến gồm:

• Thân valve, cùng cửa vào và cửa xả

• Đĩa valve và ghế valve, cặp chi tiết quyết định độ kín

• Lò xo và cơ cấu điều chỉnh, tạo và điều chỉnh lực giữ valve đóng

• Trục valve, nắp valve và gioăng làm kín

Nguyên lý hoạt động diễn ra theo chu trình: áp suất tăng → đạt ngưỡng cài đặt → valve mở → môi chất được xả → áp suất giảm → valve đóng lại.

Về bản chất, đây là cuộc "cân bằng lực". Khi áp suất hệ thống nằm trong giới hạn, lực giữ của cơ cấu valve lớn hơn lực do môi chất tác động nên valve đóng. Khi áp suất tăng đủ lớn, lực môi chất thắng lực giữ, valve mở và môi chất thoát qua đường xả. Sau khi áp suất giảm, valve trở lại trạng thái đóng theo đặc tính thiết kế.

Cần phân biệt bốn khái niệm thường bị nhầm lẫn:

• Áp suất cài đặt: ngưỡng thiết kế mà valve bắt đầu hoạt động.

• Áp suất mở: áp suất thực tế tại thời điểm valve mở.

• Áp suất đóng lại: mức áp suất mà valve đóng trở lại.

• Khả năng xả: lượng môi chất valve có thể giải phóng trong tình huống quá áp.

Bốn giá trị này phụ thuộc vào thiết kế từng loại valve, vì vậy cần đối chiếu datasheet thay vì mặc định theo một con số chung.

Các loại valve bảo vệ áp suất phổ biến

Cách phân loại hợp lý là dựa trên cơ cấu vận hành và môi chất sử dụng, thay vì chỉ liệt kê tên sản phẩm.

Dạng lò xo. Dùng lực lò xo để duy trì trạng thái đóng. Cấu tạo tương đối phổ biến, có thể điều chỉnh áp suất cài đặt trong phạm vi thiết kế và dễ ứng dụng trong nhiều hệ thống.

Dạng pilot. Dùng cơ cấu pilot để điều khiển. Loại này phù hợp với một số hệ thống đòi hỏi khả năng kiểm soát áp suất và lưu lượng xả cao hơn, đổi lại cấu tạo phức tạp hơn dạng lò xo.

Valve cho hơi. Dùng trong hệ thống hơi và thiết bị chịu nhiệt, nơi nhiệt độ, áp suất và khả năng xả là những yếu tố cần tính kỹ.

Valve cho khí. Ứng dụng trong hệ thống khí nén hoặc các môi trường khí phù hợp. Cần kiểm tra đặc tính môi chất và lưu lượng xả.

Valve cho chất lỏng. Dùng cho nước và các môi chất lỏng phù hợp. Điều kiện thủy lực và lưu lượng là mối quan tâm chính.

Sự khác biệt giữa các nhóm này không nằm ở "tên gọi" mà ở cách môi chất phản ứng khi xả. Khí và hơi giãn nở, còn chất lỏng gần như không nén được, nên cùng là quá áp nhưng yêu cầu thiết kế khác nhau.

Thông số quan trọng khi lựa chọn

Đây là phần quyết định valve có thực sự bảo vệ được hệ thống hay không.

Vì sao không nên chọn valve chỉ dựa vào DN? Bởi DN chỉ cho biết valve lắp được vào đâu, chứ không cho biết valve bảo vệ được gì. Hai valve cùng DN nhưng khác áp suất cài đặt, lưu lượng xả, vật liệu, nhiệt độ làm việc hoặc môi chất có thể có phạm vi ứng dụng hoàn toàn khác nhau.

Ví dụ điển hình: một valve mở đúng ở ngưỡng cài đặt nhưng có khả năng xả quá nhỏ so với lượng môi chất phát sinh. Valve vẫn "hoạt động" nhưng áp suất vẫn tiếp tục tăng, tức là hệ thống chưa thực sự được bảo vệ.

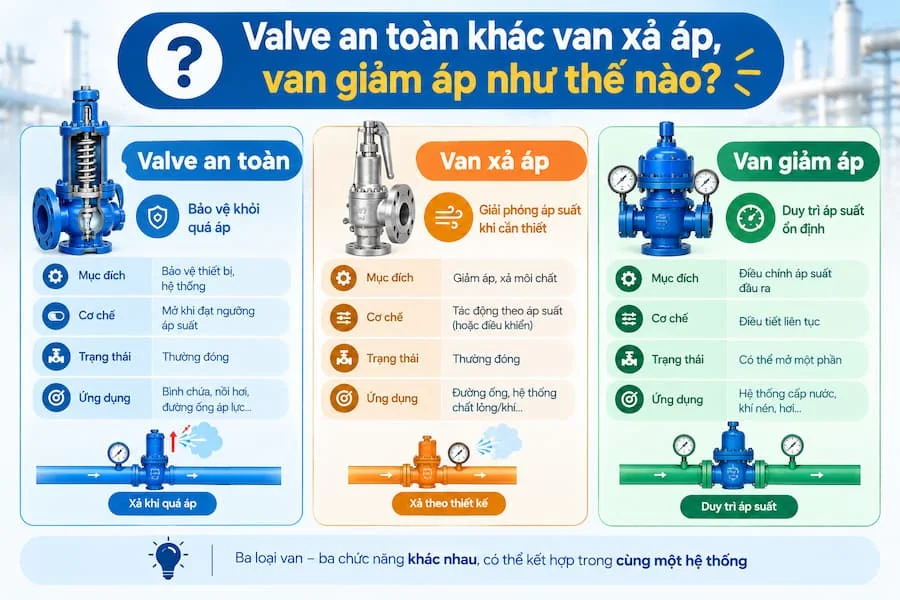

Valve an toàn khác van xả áp như thế nào?

Hai thuật ngữ này thường được tìm kiếm gần nhau, và thực tế trên thị trường chúng đôi khi được dùng thay thế cho nhau. Điều đó dễ gây nhầm khi đặt hàng.

Điểm cần nhấn mạnh là không nên chỉ dựa vào tên gọi thương mại. Cách gọi phụ thuộc vào tiêu chuẩn, môi chất và thiết kế, nên hai nhà cung cấp cùng nói "van an toàn" vẫn có thể đang nói về hai cấu hình khác nhau.

Khi đặt hàng, hãy kiểm tra: datasheet, tiêu chuẩn áp dụng, môi chất, áp suất cài đặt, khả năng xả và mục đích bảo vệ. Cách này loại bỏ hiểu lầm về tên gọi và giúp so sánh các sản phẩm trên cùng một cơ sở.

Van an toàn khác van giảm áp như thế nào?

Đây là sự nhầm lẫn gây hậu quả lớn nhất khi chọn thiết bị.

Nói gọn: van giảm áp điều chỉnh áp suất vận hành, còn Van an toàn bảo vệ khi áp suất vượt giới hạn cho phép. Thiết bị này không thay thế cho van giảm áp, và ngược lại.

Nhiều hệ thống dùng cả hai: van giảm áp giữ áp suất đầu ra ổn định trong điều kiện bình thường, còn valve bảo vệ đứng sau như lớp an toàn nếu van giảm áp gặp sự cố hoặc áp suất phát sinh ngoài dự kiến. Xem thêm: [chèn link: van giảm áp].

Van an toàn được sử dụng ở đâu?

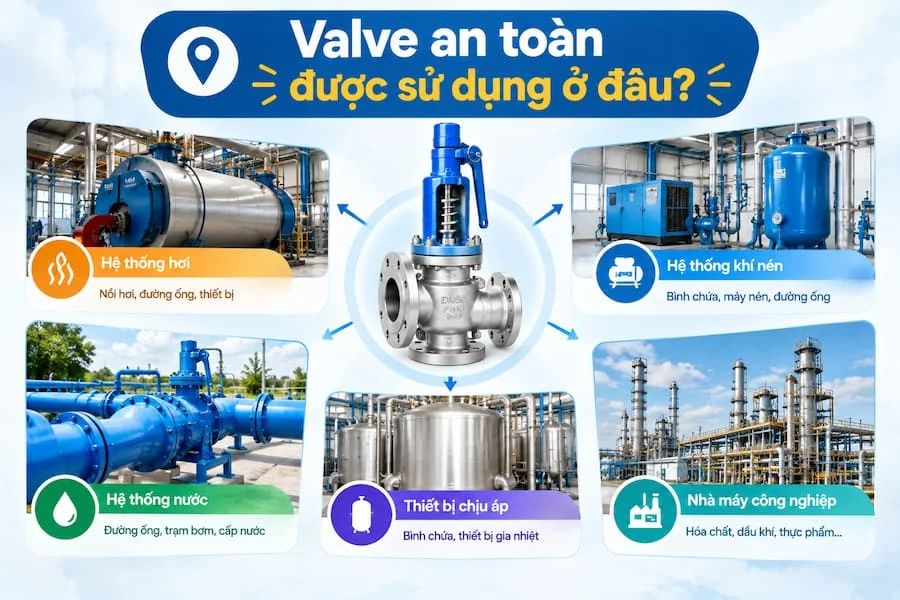

Bất kỳ nơi nào có thiết bị hoặc đường ống chịu áp và có khả năng phát sinh quá áp đều cần cân nhắc lớp bảo vệ này:

• Hệ thống hơi: nồi hơi, đường ống hơi và thiết bị sử dụng hơi.

• Hệ thống khí nén: bình chứa khí, máy nén khí và đường ống khí.

• Hệ thống nước: đường ống cấp nước, trạm bơm và các thiết bị có yêu cầu bảo vệ áp suất.

• Thiết bị chịu áp: bình chứa, thiết bị gia nhiệt và thiết bị công nghiệp.

• Nhà máy và dây chuyền: hóa chất, dầu khí, thực phẩm, xử lý nước và hệ thống tiện ích nhà máy.

Mỗi lĩnh vực có điều kiện riêng về môi chất, nhiệt độ và lưu lượng xả. Valve dùng cho hệ thống nước sẽ khác valve dùng cho nồi hơi, dù cùng chức năng bảo vệ.

Khi nào cần dùng valve an toàn và những sai lầm thường gặp

Nên cân nhắc trang bị khi:

• Thiết bị có giới hạn áp suất xác định.

• Hệ thống có khả năng phát sinh quá áp.

• Nhiệt độ tăng có thể làm áp suất tăng, hoặc có thiết bị gia nhiệt.

• Có nguy cơ biến động áp suất, hoặc hệ thống vận hành ở áp suất cao.

• Cần bảo vệ bình chứa hoặc đường ống.

Hậu quả khi thiếu hoặc chọn sai: rò rỉ, hỏng gioăng và mối nối, hư hại thiết bị, gián đoạn vận hành, chi phí sửa chữa và rủi ro an toàn lao động.

5 sai lầm thường gặp:

1. Chọn áp suất cài đặt không phù hợp. Cần dựa trên giới hạn thiết kế và yêu cầu của hệ thống.

2. Chọn valve chỉ theo DN. DN không thể hiện đầy đủ khả năng bảo vệ.

3. Không tính lưu lượng xả. Valve phải xả được lượng phù hợp với tình huống cần bảo vệ.

4. Không xét môi chất và nhiệt độ. Vật liệu và gioăng phải hợp với điều kiện làm việc.

5. Lắp đặt không đúng hướng. Cần tuân thủ hướng dẫn của nhà sản xuất và thiết kế hệ thống.

Điểm chung của cả năm sai lầm là chọn theo thói quen thay vì theo điều kiện thực tế của hệ thống.

Cách chọn valve phù hợp: quy trình 6 bước và checklist

Bước 1: Xác định thiết bị cần bảo vệ. Đường ống, bình chứa, nồi hơi, hệ thống khí nén hay thiết bị công nghiệp.

Bước 2: Xác định môi chất. Nước, hơi, khí, dầu hoặc hóa chất.

Bước 3: Xác định các mức áp suất. Gồm áp suất làm việc, áp suất tối đa cho phép, áp suất cài đặt và khả năng phát sinh quá áp.

Bước 4: Xác định lưu lượng xả. Đây là yếu tố then chốt để valve giải phóng đủ môi chất khi cần.

Bước 5: Chọn vật liệu. Kiểm tra thân valve, lò xo, đĩa, ghế và gioăng.

Bước 6: Kiểm tra kết nối. DN, ren hoặc mặt bích, tiêu chuẩn kết nối và không gian lắp đặt.

Checklist trước khi mua:

• Đúng môi chất

• Áp suất làm việc, áp suất cài đặt, áp suất tối đa cho phép

• Lưu lượng xả đã được kiểm tra

• Nhiệt độ làm việc và vật liệu phù hợp

• DN, kiểu kết nối, hướng dòng chảy

• Đường xả đã được tính đến

• Đã đối chiếu catalogue/datasheet

• Đã xác định yêu cầu kiểm tra và bảo trì

Câu hỏi thường gặp

1. Valve bảo vệ quá áp hoạt động như thế nào?

Khi áp suất đạt mức cài đặt, cơ cấu valve mở để xả môi chất. Khi áp suất giảm theo điều kiện thiết kế, valve đóng lại.

2. Có giống van giảm áp không?

Không. Valve bảo vệ chủ yếu hoạt động khi áp suất vượt giới hạn, còn van giảm áp dùng để điều chỉnh và duy trì áp suất ở mức mong muốn.

3. Chọn theo DN có đủ không?

Không. Ngoài DN cần xem xét áp suất cài đặt, lưu lượng xả, môi chất, nhiệt độ, vật liệu và kiểu kết nối.

4. Có cần kiểm tra định kỳ không?

Có. Việc kiểm tra giúp phát hiện rò rỉ, kẹt cơ cấu, xuống cấp của lò xo hoặc những vấn đề có thể ảnh hưởng đến khả năng bảo vệ.

5. Pressure relief valve và valve an toàn có phải là một?

Hai cách gọi này thường được dùng trong những bối cảnh gần nhau, nhưng có thể khác nhau tùy tiêu chuẩn và thiết kế. Nên dựa vào datasheet để xác định đúng thiết bị.

Kết luận: valve an toàn là lớp bảo vệ không nên chọn theo cảm tính

Valve an toàn giữ vai trò kiểm soát nguy cơ quá áp và bảo vệ thiết bị, đường ống trong những tình huống không thể lường trước. Đây là thiết bị bảo vệ, không đơn thuần là thiết bị điều chỉnh áp suất.

Khi lựa chọn, hãy xem xét đồng thời áp suất cài đặt, áp suất làm việc, lưu lượng xả, môi chất, nhiệt độ, vật liệu, DN và kiểu kết nối. Đối chiếu catalogue và thông số kỹ thuật trước khi lắp đặt là bước không nên bỏ qua.
