Hướng Dẫn Kỹ Thuật Lựa Chọn, Hiệu Chuẩn Và Lắp Đặt Safety Valve S10 Cho Hệ Thống Áp Lực

Vì sao safety valve S10 quan trọng trong hệ thống áp suất?

Trong các hạ tầng vận hành công nghiệp, áp suất vừa là nguồn động lực mạnh mẽ nhưng cũng tiềm ẩn những hiểm họa khôn lường nếu mất đi sự kiểm soát. Thực tế tại các nhà máy, kịch bản một hệ thống boiler (lò hơi) bị quá áp đột ngột do lỗi rơ-le nhiệt, hay một tank (bình) áp lực tăng nhiệt bất thường dưới tác động của môi trường là điều hoàn toàn có thể xảy ra. Khi đó, hệ thống hơi hoặc khí nén sẽ rơi vào trạng thái cực kỳ nguy hiểm với nguy cơ nổ thiết bị, đe dọa trực tiếp đến tính mạng con người và tài sản doanh nghiệp.

Trước những rủi ro mang tính thảm họa này, van an toàn chính là thiết bị bảo vệ bắt buộc, đóng vai trò như một "chốt chặn an toàn cuối cùng" của hệ thống. Trong số các dòng sản phẩm hiện nay, safety van s10 là model được ứng dụng phổ biến và đánh giá rất cao nhờ khả năng phản ứng nhanh tức thì khi có sự cố, độ ổn định cơ học cao qua thời gian dài và độ kín khít tuyệt đối ở áp suất vận hành bình thường.

Mặc dù đóng vai trò sinh tử, nhưng trong thực tế, không ít đơn vị kỹ thuật vẫn chủ quan khi ứng dụng thiết bị này. Việc chọn sai áp suất xả cài đặt, lắp đặt sai vị trí hình học trên đường ống hoặc bỏ qua quy trình bảo trì định kỳ đang là những lỗi phổ biến, biến một thiết bị bảo vệ trở thành một "quả bom nổ chậm" trong nhà máy. Để đảm bảo an toàn tuyệt đối, việc thấu hiểu tường tận đặc tính kỹ thuật của sản phẩm là yêu cầu bắt buộc đối với mọi kỹ sư.

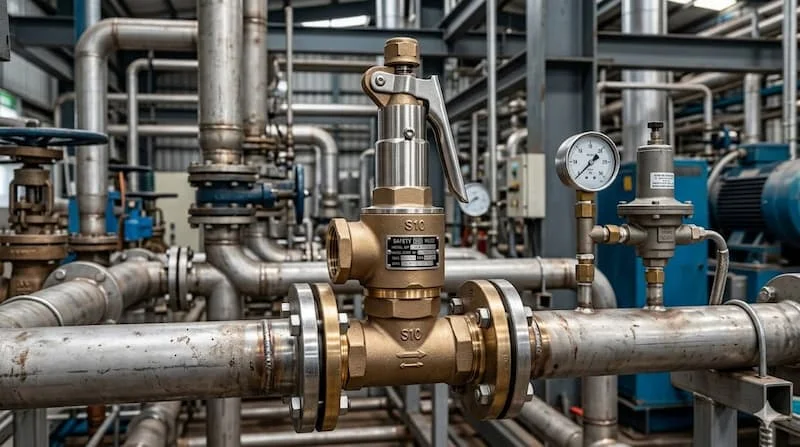

Safety valve S10 là gì?

Về mặt định nghĩa kỹ thuật, safety valve s10 là dòng van an toàn cơ học chuyên dụng (thường thuộc phân khúc thiết bị phụ trợ lò hơi và khí nén), được thiết kế tự động xả bớt một lượng lưu chất ra ngoài môi trường hoặc đường hồi khi áp suất bên trong hệ thống vượt quá mức cài đặt trước (set pressure).

Mục đích cốt lõi và duy nhất của model S10 này là bảo vệ hệ thống đường ống khỏi hiện tượng nứt vỡ, bảo vệ các dạng tank chứa áp lực không bị móp méo hay biến dạng, và đảm bảo an toàn tuyệt đối cho boiler cùng các thiết bị áp lực hoạt động liên tục trong dây chuyền sản xuất.

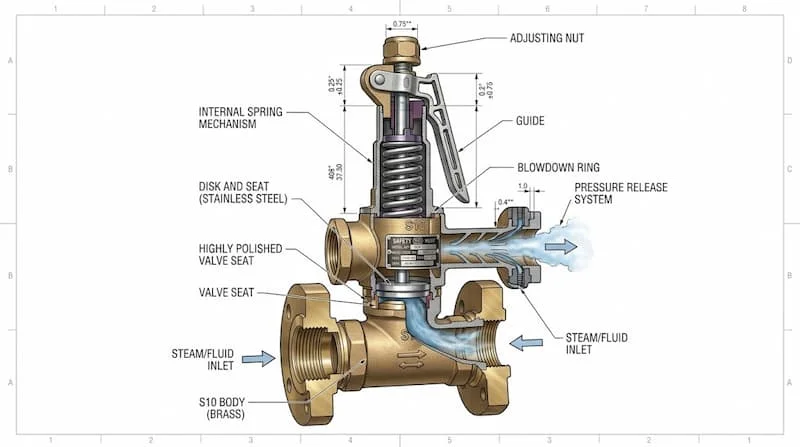

Nguyên lý hoạt động của safety valve

Cơ chế vận hành của van an toàn dựa trên nguyên lý cân bằng lực cơ học giữa áp suất lưu chất và lực nén lò xo:

• Ở trạng thái áp suất bình thường: Lực đàn hồi của lò xo bên trong thân van đẩy trục và đĩa van xuống, ép chặt vào bệ van (seat), giữ van ở trạng thái đóng hoàn toàn, không cho lưu chất rò rỉ.

• Khi áp suất hệ thống vượt ngưỡng cài đặt: Lực đẩy của lưu chất tác động ngược lên đĩa van sẽ lớn hơn lực nén của lò xo. Lúc này, lò xo bị nén lại, đĩa van lập tức mở ra, tạo khoảng trống để lưu chất áp lực cao xả ra ngoài.

• Khi áp suất hạ xuống mức an toàn: Lực lò xo lại thắng thế, đẩy đĩa van đi xuống và van tự động đóng kín lại để hệ thống tiếp tục chu kỳ vận hành.

Lý do khiến dòng van an toàn này có khả năng phản ứng nhanh gần như ngay lập tức là nhờ thiết kế cấu trúc đĩa van đặc biệt (pop action). Chỉ cần áp suất vượt ngưỡng khoảng 3% đến 5%, van sẽ mở bung hoàn toàn thay vì mở từ từ. Chính vì tốc độ phản ứng cực nhanh này, việc calibration (hiệu chuẩn) chính xác áp suất xả trước khi đưa vào vận hành là điều cực kỳ quan trọng, quyết định ranh giới giữa sự an toàn và nguy hiểm của hệ thống.

Vì sao safety van S10 được dùng phổ biến?

Model S10 trở thành sự lựa chọn tiêu chuẩn tại nhiều nhà máy nhờ sở hữu thiết kế compact cực kỳ nhỏ gọn, giúp tiết kiệm không gian lắp đặt tối đa trên các cụm module máy. Van được gia công cơ khí chính xác giúp đạt độ kín khít cơ học rất cao, hoạt động vô cùng ổn định trong các môi trường rung động và rất dễ dàng bảo trì, tháo lắp. Nhờ dải vật liệu đa dạng, dòng van này phù hợp với nhiều môi trường môi chất khác nhau từ hệ thống hơi nóng (steam), khí nén cao áp cho đến các đường nước nóng tuần hoàn.

Các loại safety van S10 phổ biến

Để đáp ứng tối ưu cho từng điều kiện môi chất và áp lực cụ thể, model S10 được chế tạo với nhiều biến thể vật liệu và cấu trúc khác nhau:

Brass safety valve S10 (Van an toàn đồng)

Được đúc từ đồng thau chất lượng cao, dòng van này là giải pháp kinh tế xuất sắc dành cho hệ thống nước và khí nén thông thường. Sản phẩm có ưu điểm giá thành hợp lý, dễ gia công kết nối ren và có khả năng chống rỉ sét tự nhiên tốt trong môi trường nước.

Stainless steel safety valve S10 (Van an toàn inox)

Chế tạo từ các mác thép không gỉ như SUS304 hoặc SUS316, dòng van này sở hữu khả năng chống ăn mòn hóa học vượt trội. Đây là thiết bị bắt buộc phải sử dụng trong các môi trường hóa chất, dung môi, hoặc các dây chuyền sản xuất thực phẩm, dược phẩm yêu cầu độ vệ sinh an toàn tuyệt đối.

Steam safety valve (Van an toàn chuyên dụng cho hơi nóng)

Đây là dòng van cầu an toàn được thiết kế với phần nắp hở hoặc có tay giật (lever), sử dụng vật liệu chịu nhiệt đặc biệt để dùng riêng cho hệ thống hơi nóng công nghiệp. Thiết bị có khả năng chịu nhiệt độ cao tốt, không bị biến dạng lò xo hay kẹt đĩa van khi dòng hơi nhiệt độ cao đi qua.

High pressure safety valve (Van an toàn áp lực cao)

Đối với các ứng dụng công nghiệp nặng, dòng van chịu áp lực lớn này được gia cố phần thân rất dày bằng thép đúc hoặc thép rèn. Thiết bị có khả năng chịu tải và xả áp an toàn cho các hệ thống thủy lực, hệ thống khí nén áp lực siêu cao của nhà máy luyện kim hay xi măng.

Thông số kỹ thuật cần quan tâm

Khi tiến hành lựa chọn hoặc đặt hàng thiết bị van an toàn, kỹ sư bắt buộc phải xác định rõ ràng các thông số kỹ thuật cốt lõi sau để đảm bảo tính đồng bộ:

• Kích thước cổng kết nối: Thường phổ biến ở các size nhỏ và trung bình như DN15, DN20, DN25 hoặc các kích cỡ lớn hơn tùy lưu lượng xả yêu cầu.

• Áp suất cài đặt (Set pressure): Mức áp suất mà tại đó van sẽ bắt đầu mở xả (Ví dụ: 5 bar, 10 bar, 16 bar).

• Áp suất làm việc (Working pressure): Áp suất vận hành liên tục bình thường của hệ thống (luôn thấp hơn set pressure).

• Nhiệt độ làm việc tối đa: Giới hạn nhiệt độ mà lò xo và gioăng làm kín của van có thể chịu đựng được mà không bị suy giảm đặc tính cơ lý.

• Kiểu chuẩn kết nối kỹ thuật:

  • Threaded (Kết nối ren): Dành cho các kích cỡ nhỏ như DN15 - DN25, lắp đặt nhanh gọn.

  • Flanged (Kết nối mặt bích): Thường áp dụng cho các dòng sản phẩm kích cỡ lớn hoặc dòng flanged safety valve chuyên dụng cho hệ thống công nghiệp áp lực cao nhằm đảm bảo độ chắc chắn.

• Vật liệu bệ van (Seat material): Metal-to-metal seat (inox, đồng) cho hệ hơi nóng hoặc Soft seat (PTFE/Teflon, Viton) cho hệ khí, chất lỏng để tăng độ kín.

• Tiêu chuẩn mặt bích/ren: Tuân thủ đồng bộ theo các chuẩn thiết kế quốc tế như ANSI (Mỹ), DIN (Đức) hoặc JIS (Nhật Bản).

So sánh safety van S10 với relief valve

Nhiều người thường nhầm lẫn giữa van an toàn (Safety Valve) và van xả áp (Relief Valve). Bảng so sánh dưới đây sẽ làm rõ sự khác biệt bản chất về mặt kỹ thuật:

Vì sao chọn sai áp suất cài đặt gây nguy hiểm?

Việc tính toán và cài đặt thông số set pressure cho van an toàn là một bước cực kỳ nghiêm ngặt. Nếu kỹ sư tính toán sai lệch, hậu quả để lại cho hệ thống là vô cùng lớn:

• Nếu cài đặt áp suất xả quá sớm (thấp hơn áp suất vận hành đỉnh): Van sẽ liên tục tự động mở xả khi hệ thống đang sản xuất bình thường. Điều này gây ra hiện tượng thất thoát năng lượng, lãng phí lưu chất và làm giảm hiệu suất kinh tế của nhà máy.

• Nếu cài đặt áp suất xả quá muộn (cao hơn áp suất chịu đựng của thiết bị): Khi xảy ra sự cố quá áp thực sự, van sẽ không thể mở ra kịp thời, dẫn tới nguy cơ nổ tung toàn bộ hệ thống, phá hủy boiler và phá hủy đường ống ống dẫn.

Bên cạnh đó, việc thực hiện quy trình hiệu chuẩn (Calibration) sai lệch hoặc sử dụng thiết bị kém chất lượng sẽ làm giảm độ nhạy của lò xo. Hậu quả trực tiếp là gây ra hiện tượng rung giật cơ khí liên tục (chattering), rò rỉ rách bệ van (leak) và đẩy toàn bộ nhà máy vào tình trạng mất an toàn nghiêm trọng.

Safety van S10 được dùng ở đâu?

Nhờ khả năng phản ứng pop-action dứt khoát, model van an toàn này xuất hiện ở hầu hết các vị trí trọng yếu của mạch áp lực:

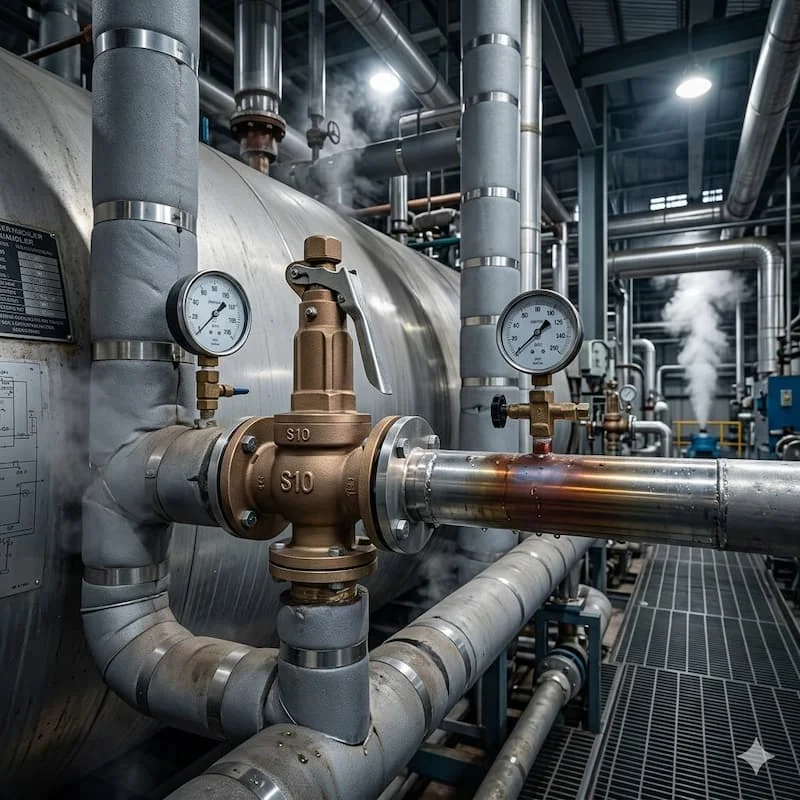

• Hệ thống lò hơi (Boiler system): Lắp đặt trực tiếp trên đỉnh lò hơi để xả áp cấp bách khi áp suất hơi vượt ngưỡng an toàn của rãnh lò.

• Đường ống hơi nóng (Steam line): Bố trí sau các cụm van giảm áp để bảo vệ đoạn ống phía sau không bị quá áp nếu van giảm áp gặp sự cố kẹt cửa van.

• Hệ thống máy nén khí (Air compressor system): Lắp trên bình tích khí nén cao áp nhằm ngăn chặn nguy cơ nổ bình do rơ-le áp suất của máy nén bị hỏng.

• Bình tích áp lực (Pressure tank): Bảo vệ các dạng bồn chứa kín khí hoặc chứa chất lỏng có khả năng sinh áp suất khi nhiệt độ môi trường thay đổi.

• Hệ thống HVAC và heating system: Lắp trên các đường ống nước nóng trung tâm của các tòa nhà, khách sạn để chống tăng áp do giãn nở nhiệt của nước.

Khi nào cần lắp safety van S10?

Nhà máy của bạn bắt buộc phải lắp đặt dòng van này khi vận hành bất kỳ một hệ thống áp lực kín nào có quá trình gia nhiệt trực tiếp hoặc gián tiếp, các đường ống có nguy cơ xảy ra hiện tượng quá áp do lỗi điều khiển, và đây cũng là quy định bắt buộc theo yêu cầu của các tiêu chuẩn an toàn lao động và kiểm định kỹ thuật nhà nước.

Những sai lầm phổ biến khi sử dụng van an toàn

• Chọn sai thông số set pressure: Tự ý thay đổi hoặc mua van có áp suất xả không phù hợp với thiết kế của tháp áp lực.

• Không tiến hành test thử nghiệm định kỳ: Để van hoạt động nhiều năm liền mà không kéo tay giật, khiến lò xo và đĩa van bị rỉ sét kẹt chặt vào nhau.

• Lắp đặt sai hướng hình học: Lắp van nằm ngang hoặc quay ngược đầu xuống dưới, làm ảnh hưởng đến trọng lực của đĩa và cơ chế phản hồi của lò xo.

• Không vệ sinh cặn bẩn định kỳ: Để mạt sắt, cặn bám đóng dầy ở bệ van (seat), khiến van không thể đóng khít hoàn toàn sau khi xả, gây rò rỉ lưu chất liên tục.

• Sử dụng vật liệu không phù hợp: Dùng van thân đồng cho đường hóa chất ăn mòn hoặc đường hơi nóng nhiệt độ quá cao khiến cấu trúc cơ khí của van bị hủy hoại nhanh chóng.

Hướng dẫn chọn safety van S10 phù hợp

Quy trình lựa chọn một thiết bị van an toàn đạt chuẩn cho dự án cần trải qua 5 bước phân tích kỹ thuật sau:

• Bước 1: Xác định bản chất của môi chất vận hành: Xác định rõ lưu chất là hơi nước (steam), khí nén khô hay nước nóng để chọn kiểu van nắp kín hay nắp hở có tay gạt.

• Bước 4: Kiểm tra áp suất tối đa của hệ thống: Xác định áp suất làm việc thông thường và áp suất chịu đựng tối đa của bồn chứa/ống dẫn.

• Bước 3: Lựa chọn thông số set pressure phù hợp: Thông thường, áp suất cài đặt của van an toàn sẽ được tính toán cao hơn khoảng 10% đến 15% so với áp suất làm việc lớn nhất của hệ thống nhưng không được vượt quá áp suất thiết kế của thiết bị.

• Bước 4: Chọn chủng loại vật liệu thân van: Lựa chọn đồng thau cho hệ thống khí nén/nước thông thường, hoặc bắt buộc phải chọn thép chịu nhiệt/inox cho hệ hơi nóng và hóa chất.

• Bước 5: Kiểm tra đồng bộ tiêu chuẩn kết nối: Lựa chọn kết nối ren cho cỡ nhỏ hoặc kết nối bích tiêu chuẩn đồng bộ (flanged safety valve) để đảm bảo khả năng chịu lực nén cơ học tốt nhất.

Checklist trước khi mua safety valve S10

Để tránh mua phải thiết bị sai lệch thông số gây lãng phí kinh phí và nguy hiểm khi vận hành, hãy đối chiếu kỹ bảng checklist dưới đây trước khi duyệt đơn hàng:

• Thiết bị có đạt đúng kích thước đường kính danh nghĩa (DN15, DN20, DN25...) của đường ống chờ không?

• Thông số áp suất cài đặt (Set pressure) đã được cài và niêm phong chì đúng theo yêu cầu thiết kế chưa?

• Chủng loại vật liệu thân van và lò xo đã phù hợp với tính chất hóa-lý của môi chất chưa?

• Sản phẩm đã được cấp chứng nhận an toàn và tem kiểm định áp lực của cơ quan chức năng có thẩm quyền chưa?

• Nhà cung cấp có bàn giao đầy đủ hồ sơ chứng nhận xuất xứ và chất lượng (CO/CQ) hợp pháp không?

• Thiết bị đã trải qua quy trình test calibration (kiểm định hiệu chuẩn) thực tế trên băng thử áp lực chưa?

Quy trình bảo trì và kiểm tra định kỳ nâng cao tuổi thọ van

Để đảm bảo van an toàn luôn sẵn sàng phản ứng khi có sự cố, kỹ sư cơ điện cần thực hiện quy trình bảo trì nghiêm ngặt. Hàng tháng, cần tiến hành test định kỳ bằng cách giật nhẹ tay gạt (lever) khi hệ thống đang có áp suất khoảng 75% so với set áp để kiểm tra độ nhạy của lò xo và thổi bay cặn bẩn bám ở cổ van.

Định kỳ từ 6-12 tháng, phải tháo rời van để vệ sinh sạch sẽ bệ van (seat) và lò xo (spring), sử dụng dung dịch tẩy cặn chuyên dụng. Luôn tiến hành kiểm tra rò rỉ bằng thiết bị đo áp hoặc dung dịch tạo bọt tại vị trí cổng xả. Nếu phát hiện lò xo bị mỏi, hãy đưa thiết bị đến trung tâm đo lường để hiệu chuẩn lại nếu cần thiết và tiến hành thay thế các gioăng seal khi xuống cấp để đảm bảo độ kín khít tuyệt đối cho chu kỳ vận hành tiếp theo.

FAQ về safety valve S10

Model safety valve S10 có thể dùng cho hệ thống hơi nóng được không?

Hoàn toàn được. Rất nhiều model trong phân khúc S10 được chế tạo bằng vật liệu thép chịu nhiệt hoặc inox cao cấp với thiết kế nắp hở chuyên dụng cho hệ thống hơi nóng (steam system) có nhiệt độ cao.

Van an toàn (safety valve) và van xả áp (relief valve) khác nhau cơ bản thế nào?

Điểm khác biệt lớn nhất là môi chất và tốc độ phản ứng. Safety valve phản ứng cực nhanh bằng cơ chế mở bung hoàn toàn (pop action) chuyên dùng cho môi chất có tính nén như hơi, khí. Còn relief valve mở từ từ theo tỷ lệ thuận với áp suất tăng, chuyên dùng cho chất lỏng như nước, dầu.

Bao lâu thì nhà máy nên tiến hành kiểm tra van an toàn một lần?

Theo quy định an toàn thiết bị áp lực, bạn nên tiến hành kiểm tra nhanh bằng tay giật hàng tháng và thực hiện kiểm định, hiệu chuẩn lại áp suất tổng thể định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào môi trường làm việc.

Tôi có thể tự điều chỉnh thông số set pressure của van tại nhà máy không?

Về mặt kỹ thuật là có thể xoay trục vít để nén lò xo, nhưng về mặt an toàn pháp lý, việc này bắt buộc phải được thực hiện bởi các kỹ thuật viên có chuyên môn và phải được niêm phong chì bởi các đơn vị có chức năng kiểm định áp lực được cấp phép.

Khi safety valve gặp hiện tượng rò rỉ lưu chất liên tục ở trạng thái bình thường thì phải xử lý sao?

Khi van bị rò rỉ, bạn cần kiểm tra xem áp suất làm việc hiện tại có đang quá sát với áp suất cài đặt của van hay không. Nếu không, hãy tháo van để kiểm tra xem bề mặt seat có bị dính cặn bẩn, trầy xước hoặc lò xo có bị mỏi, biến dạng hay không để tiến hành vệ sinh hoặc thay mới.

Safety valve S10 giúp bảo vệ hệ thống áp suất an toàn và ổn định

Tựu trung lại, dòng safety valve s10 không đơn thuần là một phụ kiện cơ khí thông thường trên đường ống, mà nó chính là "vị thần hộ mệnh" quyết định sự sống còn của toàn bộ hệ thống áp lực công nghiệp. Nhờ khả năng bảo vệ quá áp cực kỳ hiệu quả, tốc độ phản ứng pop-action nhanh chóng tức thì khi có sự cố và độ ổn định vận hành rất cao, model van này mang lại sự an tâm tuyệt đối cho các kỹ sư vận hành nhà xưởng. Sự linh hoạt trong cấu trúc kết nối ren hoặc dòng flanged safety valve giúp thiết bị dễ dàng làm chủ mọi kiến trúc hạ tầng từ lò hơi công suất lớn cho đến các hệ thống khí nén công nghiệp nặng.

Mọi sự chủ quan trong việc tính toán áp suất cài đặt hay sử dụng các dòng van trôi nổi, không rõ nguồn gốc xuất xứ đều có thể phải trả giá bằng sự mất an toàn nghiêm trọng của cả một nhà xưởng. Hãy đặt tiêu chuẩn an toàn kỹ thuật lên trên hết!
