Bản Vẽ Lắp Van An Toàn: Cấu Tạo, Kích Thước Và Cách Đọc

Bản vẽ lắp van an toàn: Cách đọc, các thông số cần kiểm tra và checklist trước khi lắp đặt

Vì sao cần hiểu bản vẽ lắp van nước an toàn trước khi lắp đặt?

Cùng một DN, nhưng van an toàn của các model khác nhau có thể có chiều cao, chiều dài, kiểu kết nối, hướng xả và kích thước mặt bích khác nhau. Nếu chỉ dựa vào DN hoặc hình dáng bên ngoài, việc lựa chọn và bố trí đường ống rất dễ thiếu chính xác, dẫn đến không đủ không gian lắp, lệch mặt bích hoặc phải sửa đường ống tại hiện trường.

Bản vẽ lắp van nước an toàn là cơ sở để:

• Xác định cấu tạo van.

• Kiểm tra kích thước tổng thể.

• Xác định vị trí kết nối.

• Bố trí không gian lắp đặt.

• Đối chiếu với catalogue/datasheet.

• Kiểm tra khả năng tương thích với hệ thống.

Bài viết này giải thích cách đọc bản vẽ van an toàn, các kích thước van an toàn cần chú ý và cách tránh những sai sót phổ biến trước khi lắp đặt.

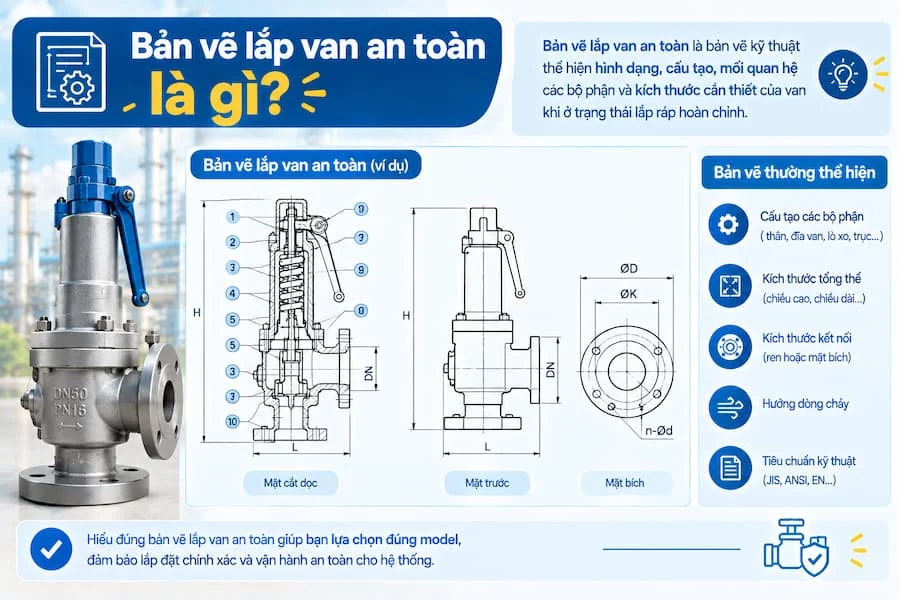

Bản vẽ lắp van an toàn là gì?

Bản vẽ lắp van an toàn là bản vẽ kỹ thuật thể hiện hình dạng, cấu tạo, mối quan hệ giữa các bộ phận và các kích thước cần thiết của van khi ở trạng thái lắp ráp hoàn chỉnh.

Cần phân biệt với các tài liệu dễ nhầm lẫn:

• Bản vẽ lắp: thể hiện mối quan hệ lắp ráp giữa các bộ phận.

• Bản vẽ chi tiết: thể hiện từng linh kiện riêng lẻ.

• Bản vẽ kích thước: tập trung vào các số đo phục vụ thiết kế và lắp đặt.

• Catalogue/datasheet: tổng hợp thông số kỹ thuật và điều kiện làm việc.

• Bản vẽ CAD/2D và mô hình 3D: các dạng thể hiện khác nhau của cùng một sản phẩm.

Bản vẽ lắp thường không nhằm thể hiện mọi chi tiết gia công của từng linh kiện. Mục đích chính là làm rõ quan hệ lắp ráp và các kích thước phục vụ thiết kế, lắp đặt. Vì vậy, muốn đánh giá đầy đủ một van, cần đọc bản vẽ cùng với datasheet.

Cấu tạo van an toàn thể hiện trên bản vẽ lắp như thế nào?

Trên hình cắt hoặc sơ đồ chú thích, các bộ phận thường được thể hiện như sau:

• Thân van: chứa các bộ phận làm việc chính và kết nối với đường ống, dạng ren hoặc mặt bích tùy model.

• Đĩa van và seat: bộ phận đóng kín dòng môi chất. Vị trí tiếp xúc giữa hai chi tiết này ảnh hưởng đến khả năng làm kín.

• Lò xo: tạo lực giữ đĩa van, liên quan trực tiếp đến áp suất cài đặt.

• Trục van: truyền lực giữa cơ cấu lò xo và đĩa van.

• Nắp van và cơ cấu điều chỉnh: bảo vệ cơ cấu bên trong. Một số thiết kế có cơ cấu nâng thử (lever).

• Cửa vào và cửa xả: cửa vào kết nối với thiết bị hoặc đường ống cần bảo vệ, cửa xả đưa môi chất ra khu vực xả theo thiết kế hệ thống.

Đọc được vị trí của từng bộ phận giúp kỹ thuật viên nhận diện đúng cấu tạo khi lắp đặt, kiểm tra và bảo trì.

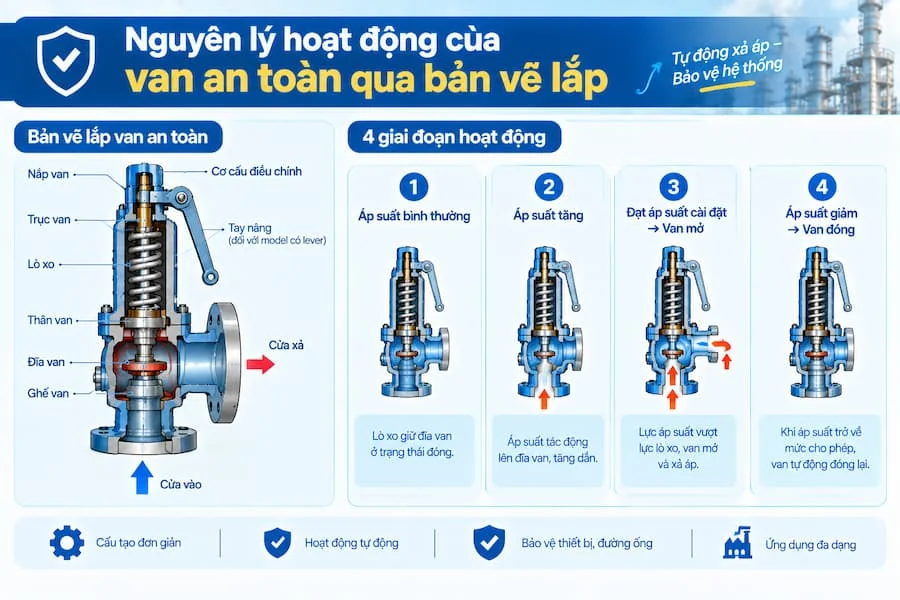

Nguyên lý hoạt động của van an toàn qua bản vẽ lắp

Qua bản vẽ, nguyên lý hoạt động có thể hiểu theo ba trạng thái:

1. Áp suất bình thường: áp suất hệ thống thấp hơn áp suất cài đặt, lực lò xo giữ đĩa van ở trạng thái đóng.

2. Áp suất đạt ngưỡng cài đặt: áp lực tác dụng lên đĩa van tăng đến mức đủ thắng lực giữ của lò xo, van bắt đầu mở.

3. Quá áp: van mở để giải phóng môi chất, làm giảm áp lực trong thiết bị hoặc hệ thống. Khi điều kiện áp suất trở về phạm vi cho phép, van đóng lại theo đặc tính thiết kế.

Khi đối chiếu với bản vẽ, hãy hình dung mũi tên áp suất tác động từ cửa vào lên đĩa van và chuyển động nâng của đĩa. Cách nhìn này giúp bạn hiểu vì sao vị trí cửa xả và không gian phía trên nắp van cũng cần được tính đến khi bố trí đường ống.

Xem thêm: van bướm, van cổng, van một chiều,…

Bản vẽ lắp van nước an toàn thường thể hiện những thông số nào?

Đây là phần quyết định độ chính xác khi thiết kế và lắp đặt:

• Kích thước danh nghĩa DN: biểu thị kích thước danh nghĩa của kết nối, không đồng nghĩa với mọi kích thước thực tế của van.

• Chiều dài tổng thể: dùng để xác định khoảng cách giữa các đầu kết nối hoặc không gian lắp đặt.

• Chiều cao van: đặc biệt quan trọng với van dạng đứng, có nắp và lò xo phía trên.

• Kích thước mặt bích: đường kính ngoài, đường kính vòng bulông, số lượng lỗ, đường kính lỗ và tiêu chuẩn mặt bích.

• Kích thước đầu nối: phân biệt nối ren, nối bích và các dạng kết nối khác tùy model.

• Kích thước đường xả: quan trọng khi thiết kế hệ thống xả và bố trí đường ống sau van.

Nếu bỏ qua chiều cao hoặc đường xả, van có thể đúng DN nhưng vẫn không lắp được trong không gian thực tế. Hậu quả là chậm tiến độ và phát sinh chi phí sửa đổi.

Cách đọc bản vẽ lắp van an toàn đúng cách

Có thể thực hiện theo 6 bước:

• Bước 1: Xác định tên/model van.

• Bước 2: Xác định DN và kiểu kết nối.

• Bước 3: Xác định hướng dòng chảy.

• Bước 4: Đọc kích thước tổng thể.

• Bước 5: Kiểm tra cấu tạo bên trong nếu có hình cắt.

• Bước 6: Đối chiếu với datasheet/catalogue.

Lưu ý: không nên lấy một kích thước trên bản vẽ để suy đoán toàn bộ thông số kỹ thuật của van. Cần đối chiếu thêm áp suất cài đặt, áp suất làm việc, nhiệt độ, môi chất, vật liệu, tiêu chuẩn kết nối và khả năng xả.

Lý do là bản vẽ chủ yếu mô tả hình học, còn khả năng làm việc an toàn của van phụ thuộc vào các thông số vận hành nằm trong datasheet.

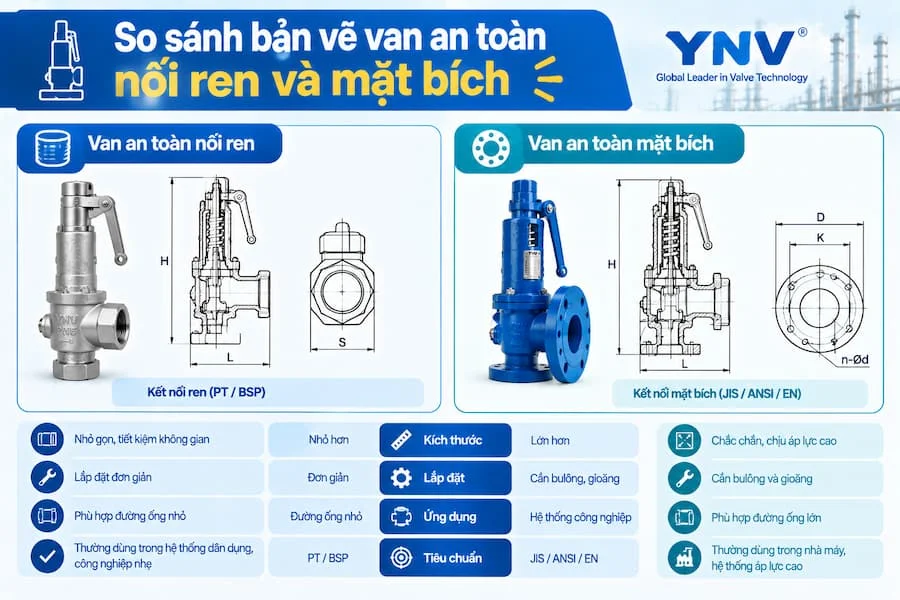

So sánh bản vẽ van an toàn nối ren và van an toàn mặt bích

Với van an toàn nối ren, trọng tâm khi đọc bản vẽ là kích thước ren và chiều dài. Với van mặt bích, cần kiểm tra PCD, số lỗ và đường kính bích.

Hai loại này không thể dùng thay thế cho nhau dù có cùng DN, vì kiểu kết nối, kích thước lắp và không gian thao tác đều khác nhau. Thay đổi kiểu kết nối đồng nghĩa với việc phải thiết kế lại đoạn ống đấu nối.

Vì sao cùng DN nhưng bản vẽ lắp các van an toàn có thể khác nhau?

Đây là điểm nhiều người bỏ qua. Bản vẽ có thể khác nhau do:

• Khác model và kiểu kết nối.

• Khác tiêu chuẩn mặt bích.

• Khác áp suất làm việc và lưu lượng xả.

• Khác vật liệu thân van.

• Khác kiểu thiết kế: low-lift hoặc high-lift.

• Khác môi chất và yêu cầu về nhiệt độ.

• Khác cấu hình nắp hoặc cơ cấu nâng.

Insight quan trọng: DN chỉ là một trong nhiều thông số cần kiểm tra, không đủ để xác định kích thước thực tế của toàn bộ van. Vì vậy, khi thay thế hoặc chọn van mới, hãy dùng đúng bản vẽ theo từng model thay vì lấy bản vẽ của một van khác có cùng DN.

Bản vẽ lắp van nước an toàn được sử dụng ở đâu?

• Thiết kế đường ống: xác định vị trí và không gian lắp đặt.

• Thiết kế thiết bị chịu áp: đối chiếu vị trí kết nối và kích thước van.

• Lắp đặt và bảo trì: kỹ thuật viên dựa vào bản vẽ để nhận diện cấu tạo và vị trí các bộ phận.

• Mua hàng và lựa chọn thiết bị: kiểm tra model thực tế có phù hợp với hệ thống hay không.

• Hồ sơ kỹ thuật: có thể được dùng trong hồ sơ thiết kế, nghiệm thu hoặc tài liệu kỹ thuật tùy yêu cầu dự án.

Với bộ phận mua hàng, bản vẽ là công cụ kiểm tra trước khi đặt hàng, giúp giảm rủi ro nhận về van không khớp với đường ống.

Những sai lầm thường gặp khi đọc bản vẽ lắp van nước an toàn

Theo cấu trúc Sai lầm → Hậu quả → Cách tránh:

• Chỉ nhìn DN → không đảm bảo kích thước thực tế phù hợp → đọc thêm chiều dài, chiều cao và kích thước kết nối.

• Nhầm DN với đường kính ngoài → sai khi bố trí đường ống → kiểm tra đúng kích thước được ghi trên bản vẽ.

• Không kiểm tra tiêu chuẩn mặt bích → có thể không tương thích với đường ống → đối chiếu tiêu chuẩn của hai đầu kết nối.

• Không kiểm tra hướng dòng chảy → lắp sai chiều → xác định cửa vào, cửa xả trước khi lắp.

• Dùng bản vẽ của model khác → kích thước và cấu tạo có thể không giống nhau → lấy bản vẽ đúng theo model.

• Chỉ dựa vào bản vẽ để chọn van → bỏ qua áp suất cài đặt, môi chất, nhiệt độ và khả năng xả → luôn đối chiếu datasheet.

Sai chiều dòng chảy hay sai tiêu chuẩn kết nối đều có thể làm van không hoạt động đúng chức năng bảo vệ, nên cần phát hiện ngay ở khâu đọc bản vẽ.

Checklist kiểm tra bản vẽ lắp van nước an toàn trước khi lắp đặt

• Đúng model van

• Đúng DN

• Đúng PN/class

• Đúng kiểu kết nối

• Đúng tiêu chuẩn mặt bích

• Đúng kích thước chiều dài

• Đúng chiều cao lắp đặt

• Đúng hướng dòng chảy

• Đủ không gian tháo lắp/bảo trì

• Kiểm tra đường xả

• Đối chiếu áp suất cài đặt

• Đối chiếu môi chất và nhiệt độ

• Đối chiếu datasheet của nhà sản xuất

Hoàn thành checklist này trước khi thi công giúp tránh sửa đổi tại hiện trường và bảo đảm van được lắp đúng như thiết kế.

Cách chọn bản vẽ lắp van nước an toàn phù hợp với hệ thống

Nguyên tắc: chọn van trước, lấy đúng bản vẽ theo model sau. Không nên chọn van chỉ dựa trên hình dạng hoặc kích thước bản vẽ.

Quy trình đề xuất:

1. Xác định môi chất: nước, hơi, khí, dầu, gas hoặc môi chất đặc thù.

2. Xác định áp suất và nhiệt độ.

3. Xác định DN đường ống.

4. Xác định kiểu kết nối: van an toàn nối ren hoặc mặt bích.

5. Xác định tiêu chuẩn.

6. Xác định yêu cầu xả áp.

7. Lấy đúng bản vẽ theo model.

8. Đối chiếu bản vẽ với datasheet.

Thứ tự này bảo đảm van được chọn dựa trên điều kiện vận hành trước, rồi mới dùng bản vẽ để kiểm tra khả năng lắp đặt.

Câu hỏi thường gặp về bản vẽ lắp van an toàn

Bản vẽ lắp van an toàn dùng để làm gì?

Dùng trong thiết kế, lắp đặt, kiểm tra kích thước và bảo trì, giúp hiểu cấu tạo và vị trí kết nối của van.

Bản vẽ lắp van an toàn có thể hiện đầy đủ kích thước không?

Không nhất thiết. Cần phân biệt bản vẽ lắp, bản vẽ kích thước và bản vẽ chi tiết. Mức độ thể hiện phụ thuộc vào nhà sản xuất.

Có thể chọn van an toàn chỉ dựa vào bản vẽ không?

Không. Cần kết hợp bản vẽ với datasheet và các thông số vận hành.

Cùng DN thì các van an toàn có cùng kích thước không?

Không nhất thiết. Model, tiêu chuẩn, kiểu kết nối và thiết kế có thể làm kích thước khác nhau.

Làm thế nào để tìm đúng bản vẽ của một model van an toàn?

Xác định chính xác hãng, model, DN, kiểu kết nối và tiêu chuẩn, sau đó lấy bản vẽ từ catalogue/datasheet tương ứng.

Bản vẽ lắp van an toàn: Cơ sở quan trọng để chọn và lắp đặt đúng

Bản vẽ lắp van an toàn giúp bạn hiểu cấu tạo và kích thước của van, nhưng không nên chỉ dựa vào DN hoặc hình dáng để lựa chọn. Cần đối chiếu bản vẽ với model, datasheet, áp suất, nhiệt độ, môi chất và tiêu chuẩn kết nối.

Làm đúng từ đầu giúp rút ngắn thời gian thi công, giảm rủi ro mua sai và bảo đảm van thực hiện đúng chức năng bảo vệ quá áp.
