Van an toàn YNV: Các model phổ biến, thông số kỹ thuật và cách chọn đúng cho hệ thống

Vì sao van nước an toàn YNV được quan tâm trong hệ thống công nghiệp?

Khi áp suất tăng vượt giới hạn thiết kế, đường ống, nồi hơi, bình chứa và các thiết bị áp lực đều có nguy cơ bị ảnh hưởng. Đây là lý do mọi hệ thống chịu áp đều cần một cơ cấu bảo vệ đáng tin cậy.

Van nước an toàn YNV đảm nhiệm vai trò đó: tự động xả môi chất khi áp suất đạt ngưỡng cài đặt. YNV là thương hiệu chuyên về các dòng van đặc thù như safety relief valve, pressure reducing valve, steam trap và strainer.

Vấn đề nằm ở khâu lựa chọn: không phải cứ đúng DN là có thể sử dụng. Cần xét đồng thời môi chất, áp suất cài đặt, áp suất làm việc, nhiệt độ, lưu lượng xả, vật liệu, kiểu kết nối và tiêu chuẩn mặt bích. Bài viết này giúp bạn trả lời câu hỏi: van nước an toàn YNV nào phù hợp với hệ thống của mình?

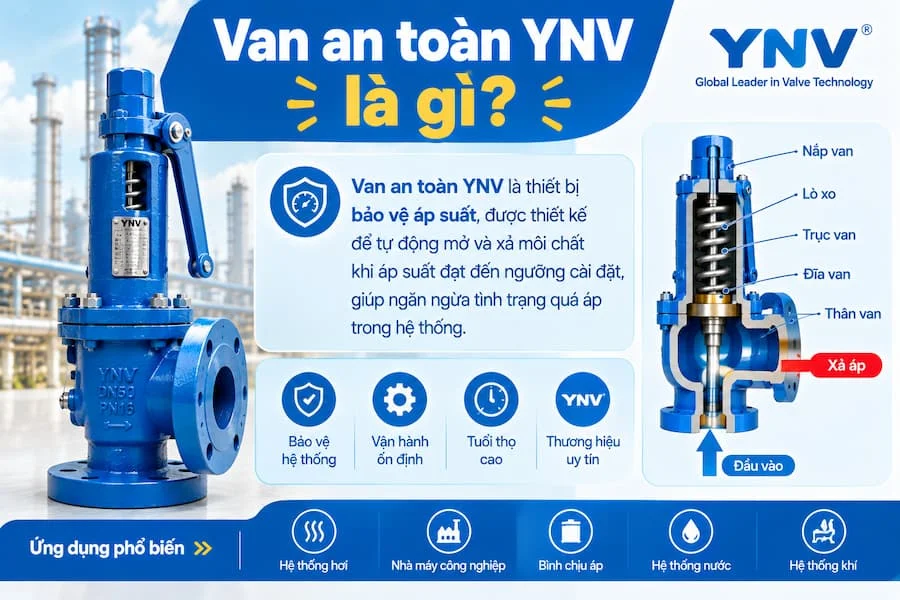

Van an toàn YNV là gì?

Van an toàn YNV là thiết bị bảo vệ áp suất do YNV sản xuất, được thiết kế để tự động mở và xả môi chất khi áp suất trong hệ thống đạt giá trị cài đặt, sau đó đóng lại khi áp suất trở về phạm vi phù hợp.

YNV là thương hiệu van công nghiệp của Hàn Quốc, hiện cung cấp nhiều dòng Safety Relief Valve với cấu hình khác nhau cho hơi, khí, nước, dầu và các mức áp suất khác nhau. Ví dụ, FSV-1F là dòng safety valve dạng mặt bích, còn HSV-3S/4S là dòng high-lift safety valve.

Vai trò cốt lõi của thiết bị là bảo vệ hệ thống khỏi quá áp. Vì mỗi model được thiết kế cho một nhóm ứng dụng riêng, việc chọn đúng model quan trọng hơn nhiều so với việc chỉ chọn theo kích thước đường ống. Chọn sai model có thể khiến van không mở đúng lúc, xả không đủ hoặc không tương thích với môi chất, và hậu quả thường chỉ lộ ra khi sự cố quá áp xảy ra.

Cấu tạo và nguyên lý hoạt động của van nước an toàn YNV

Cấu tạo cơ bản gồm:

• Thân van và nắp van.

• Đĩa van và ghế van, quyết định độ kín.

• Lò xo và trục van.

• Cơ cấu điều chỉnh áp suất.

• Tay nâng (với model có lever).

• Cửa vào và cửa xả.

Nguyên lý hoạt động theo chu trình: áp suất bình thường → áp suất tăng → đạt áp suất cài đặt → van mở và xả áp → áp suất giảm → van đóng lại.

Lý do van hoạt động được như vậy nằm ở sự cân bằng lực. Lò xo tạo lực giữ đĩa van trên ghế, trong khi áp suất môi chất tác động ngược lại lên đĩa van. Khi lực do áp suất vượt lực giữ tương ứng với set pressure, van bắt đầu mở và môi chất được xả ra. Sau khi áp suất giảm, van trở về trạng thái đóng.

Do đó, set pressure và lưu lượng xả là hai đại lượng quyết định van có bảo vệ được hệ thống hay không: một bên xác định thời điểm van mở, bên kia xác định lượng môi chất van giải phóng được.

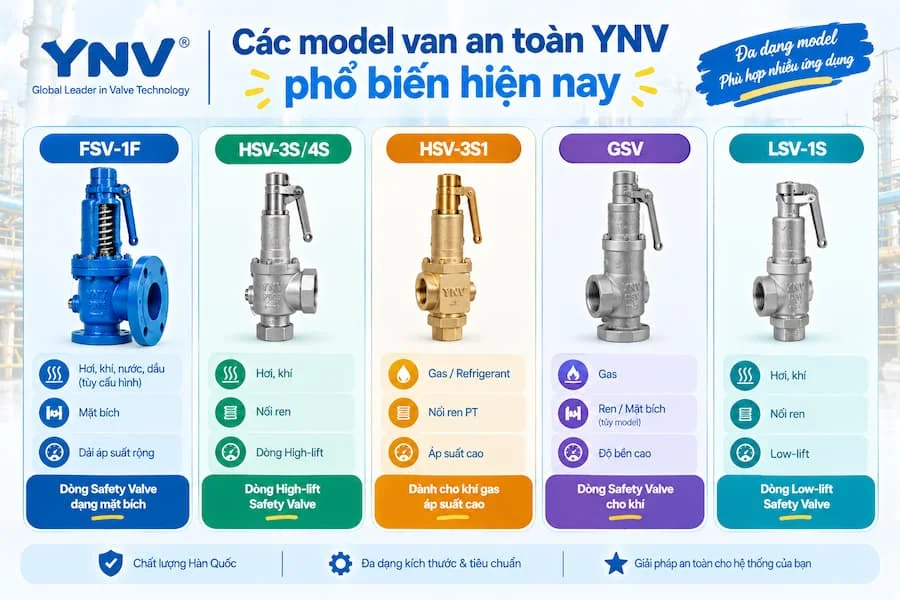

Các model van nước an toàn YNV phổ biến hiện nay

Người tìm "van nước an toàn YNV" thường muốn biết model nào phù hợp. Dưới đây là các dòng tiêu biểu:

• YNV FSV-1F: safety valve dạng mặt bích, có cấu hình cho steam/air và water/oil tùy kiểu. Dải kích thước mở rộng từ nhỏ đến lớn, kết nối JIS, ANSI hoặc EN tùy cấu hình.

• YNV HSV-3S/4S: dòng High-lift Type Safety Valve, dùng cho steam và air, với các cấp áp suất khác nhau thông qua lựa chọn lò xo.

• YNV HSV-3S1: dành cho high-pressure refrigerant gas theo thông tin sản phẩm của YNV, kết nối ren PT. Model được công bố có thân và bonnet bằng forged brass, trim bằng stainless steel.

• YNV GSV: nhóm safety valve dành cho gas, nên tách riêng để phân biệt với các dòng dành cho hơi.

• YNV LSV-1S: dòng Low Lift Type Safety Relief Valve, thiết kế nhỏ gọn, phù hợp ứng dụng công suất nhỏ và trung bình theo tài liệu sản phẩm.

Lưu ý quan trọng: không nên cho rằng mọi model YNV dùng được cho cùng một loại môi chất. Mỗi model cần được kiểm tra datasheet trước khi lựa chọn.

Xem thêm: van bi, van  một chiều, van cổng,…

Thông số kỹ thuật quan trọng của van nước an toàn YNV

Một số model YNV công bố rõ working fluid, setting pressure, working temperature, material và connection. Điều này cho thấy đây là các thông số cần đối chiếu khi lựa chọn.

Trong đó, lưu lượng xả thường bị bỏ qua. Van có thể đúng DN, đúng set pressure nhưng nếu khả năng xả nhỏ hơn lượng môi chất cần giải phóng khi quá áp, hệ thống vẫn không được bảo vệ đầy đủ. Vì vậy, hãy xác định lưu lượng xả yêu cầu từ thiết kế hệ thống rồi đối chiếu với thông số của từng model.

Van nước an toàn YNV dạng ren và dạng mặt bích khác nhau thế nào?

Dạng ren:

• Thường phù hợp với đường ống kích thước nhỏ.

• Lắp đặt tương đối gọn.

• Một số model YNV sử dụng kết nối PT screwed.

Dạng mặt bích:

• Phù hợp với hệ thống có kết nối flange.

• Thuận tiện với đường kính lớn hơn hoặc hệ thống yêu cầu tiêu chuẩn mặt bích cụ thể.

• FSV-1F có các cấu hình JIS, ANSI và EN tùy phiên bản.

Vì sao cần phân biệt? Vì không nên chọn ren hay bích chỉ dựa vào kích thước van. Kiểu kết nối phải khớp với chuẩn của đường ống và thiết bị. Sai chuẩn mặt bích hoặc sai kiểu ren sẽ dẫn đến không lắp được, phải gia công thêm hoặc đổi model, làm chậm tiến độ dự án.

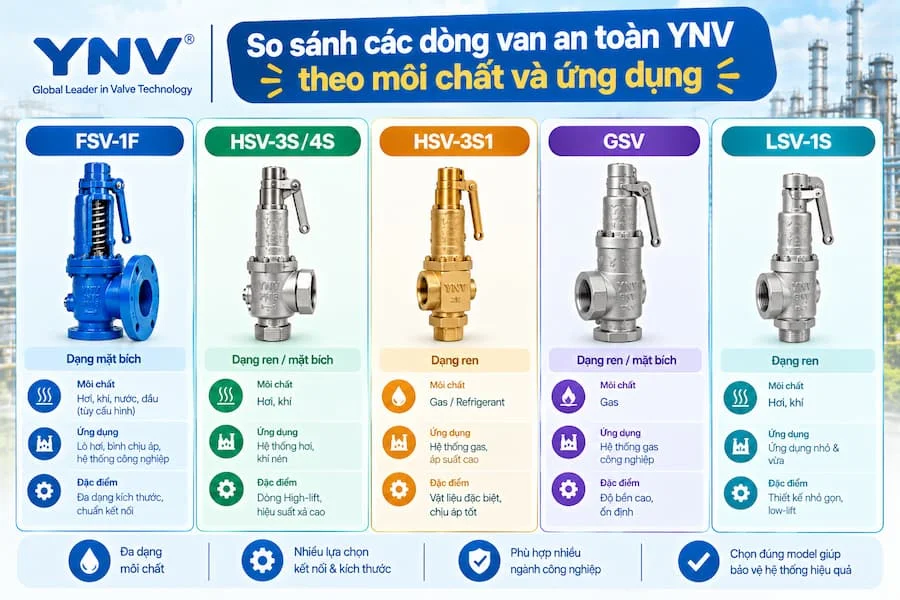

So sánh các dòng van nước an toàn YNV theo môi chất và ứng dụng

Từ bảng này có thể rút ra: nếu cần bảo vệ hệ thống hơi hoặc khí với đường ống nhỏ, các dòng ren như LSV-1S hay HSV-3S/4S là nhóm để xem xét. Nếu hệ thống dùng mặt bích hoặc có cả nước, dầu, FSV-1F có nhiều cấu hình hơn. Với refrigerant áp suất cao, HSV-3S1 là dòng được thiết kế riêng.

Tuy vậy, thông tin model và ứng dụng cần được đối chiếu với catalogue chính hãng trước khi quyết định.

Van nước an toàn YNV được sử dụng ở đâu?

Các ứng dụng chính:

• Hệ thống hơi nóng.

• Lò hơi và nồi hơi.

• Bình chịu áp lực.

• Đường ống khí và hệ thống khí nén.

• Nước và dầu, tùy model.

• Thiết bị công nghiệp cần bảo vệ quá áp.

YNV mô tả FSV-1F phù hợp cho safety/safety relief trong các hệ thống như steam boiler và pressure vessel, trong khi một số dòng khác được thiết kế riêng cho gas hoặc refrigerant.

Nên sử dụng khi:

• Hệ thống có nguy cơ phát sinh quá áp.

• Có thiết bị chịu áp lực cần cơ cấu bảo vệ.

• Cần cơ chế xả áp tự động.

• Môi chất và nhiệt độ nằm trong phạm vi cho phép của model.

• Áp suất cài đặt phù hợp thiết kế và lưu lượng xả đáp ứng yêu cầu bảo vệ.

Sai lầm thường gặp:

• Chọn van chỉ theo DN.

• Không kiểm tra set pressure.

• Dùng sai model cho môi chất.

• Bỏ qua nhiệt độ làm việc.

• Không kiểm tra tiêu chuẩn mặt bích.

• Không tính đến khả năng xả.

• Tự ý thay đổi áp suất cài đặt.

Những sai lầm này đều có thể khiến van không hoạt động đúng lúc cần thiết. Riêng việc tự ý thay đổi áp suất cài đặt đặc biệt rủi ro vì làm sai lệch thiết kế bảo vệ ban đầu.

Cách chọn van nước an toàn YNV phù hợp: 7 bước và checklist

Công thức tư duy: Môi chất → Áp suất → Nhiệt độ → Lưu lượng → DN → Kết nối → Model.

• Bước 1: Xác định môi chất.

• Bước 2: Xác định áp suất làm việc.

• Bước 3: Xác định áp suất cài đặt.

• Bước 4: Kiểm tra nhiệt độ làm việc.

• Bước 5: Xác định DN và kiểu kết nối.

• Bước 6: Kiểm tra lưu lượng xả cần thiết.

• Bước 7: Đối chiếu model với catalogue/datasheet YNV.

Cách này giúp tránh tình trạng chọn van chỉ dựa vào kích thước đường ống.

Checklist trước khi mua:

• Đúng thương hiệu/model YNV

• Đúng môi chất

• Đúng DN

• Đúng áp suất cài đặt và áp suất làm việc

• Đúng nhiệt độ

• Đúng kiểu ren/mặt bích và tiêu chuẩn kết nối

• Đủ lưu lượng xả

• Đúng vật liệu

• Có catalogue/datasheet

• Kiểm tra chứng từ xuất xứ/chất lượng nếu dự án yêu cầu

Câu hỏi thường gặp về van nước an toàn YNV

Van an toàn YNV là gì?

Là thiết bị bảo vệ quá áp do YNV sản xuất, tự động xả môi chất khi áp suất đạt giá trị cài đặt và đóng lại khi áp suất trở về phạm vi phù hợp.

Van nước an toàn YNV dùng cho những môi chất nào?

Tùy từng model: có dòng dùng cho hơi và khí, có dòng cho nước và dầu, có dòng riêng cho gas hoặc refrigerant. Cần kiểm tra datasheet của model cụ thể thay vì áp dụng chung cho toàn bộ dòng sản phẩm.

Van nước an toàn YNV có những model nào?

Các nhóm phổ biến gồm LSV (low lift), HSV (high lift), FSV (dạng mặt bích) và GSV (dành cho gas). Chúng khác nhau chủ yếu ở môi chất, kiểu kết nối và cơ cấu nâng.

Nên chọn van nước an toàn YNV dạng ren hay mặt bích?

Phụ thuộc vào kích thước, áp suất, tiêu chuẩn kết nối và thiết kế đường ống.

Có thể chọn chỉ dựa vào DN không?

Không. DN chỉ là một trong nhiều thông số; cần kiểm tra môi chất, set pressure, nhiệt độ, lưu lượng xả và kiểu kết nối.

Van an toàn YNV: Chọn đúng model để bảo vệ hệ thống

Van an toàn YNV có nhiều dòng và cấu hình, mỗi dòng phục vụ một nhóm môi chất và ứng dụng riêng. Vì vậy, không nên đánh giá hoặc lựa chọn chỉ dựa trên thương hiệu hay DN. Model phải phù hợp với môi chất, áp suất, nhiệt độ, lưu lượng xả và kiểu kết nối.

Chọn đúng ngay từ đầu giúp hệ thống vận hành ổn định, giảm rủi ro quá áp và tránh chi phí đổi trả hoặc xử lý sự cố về sau.
