Van an toàn D100: thông số, cách chọn và những điều cần biết trước khi mua

Với đường ống có đường kính lớn, việc bảo vệ hệ thống khỏi quá áp không đơn giản là "lắp một chiếc van cho đủ kích thước". Khi áp suất vượt giới hạn, lượng môi chất cần xả rất đáng kể, và van bảo vệ phải vừa khớp kết nối vừa đủ khả năng xả để hệ thống không bị quá tải.

Van an toàn D100 thường được hiểu là van có kích thước danh nghĩa DN100, một cỡ phổ biến trong các hệ thống đường ống công nghiệp. Tuy nhiên, DN100 không đồng nghĩa với việc mọi van DN100 đều có cùng áp suất làm việc hay cùng khả năng xả. Đây là điểm nhiều người mua dễ bỏ sót.

Nếu chọn theo kích thước mà bỏ qua các yếu tố còn lại, hậu quả có thể là valve mở không đúng ngưỡng, xả không đủ hoặc không tương thích với môi chất, khiến lớp bảo vệ mất tác dụng đúng lúc cần nhất. Bài viết này phân tích các yếu tố quyết định: kích thước, áp suất, lưu lượng xả, vật liệu, môi chất và ứng dụng.

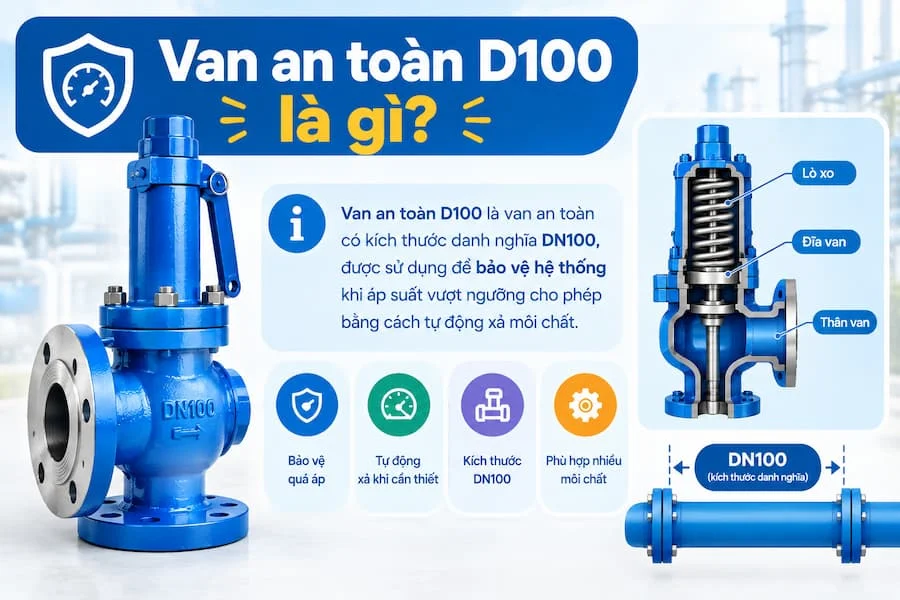

Van an toàn D100 là gì?

Van an toàn D100 là van an toàn có kích thước danh nghĩa DN100, dùng để bảo vệ đường ống hoặc thiết bị khỏi tình trạng áp suất vượt quá giới hạn cho phép bằng cách tự động xả môi chất khi đạt điều kiện cài đặt.

Cần hiểu đúng ba điểm:

• D100 thường được hiểu theo kích thước danh nghĩa DN100. Trong cách gọi thông dụng của sản phẩm đường ống, hai cách gọi này hay được dùng thay nhau, nhưng nên đối chiếu catalogue để xác nhận tiêu chuẩn kích thước.

• DN là kích thước danh nghĩa, không nhất thiết bằng đường kính đo thực tế của mọi bộ phận trên van.

• Chức năng chính vẫn là bảo vệ quá áp. D100 chỉ mô tả cỡ kết nối, chứ không quyết định toàn bộ khả năng làm việc.

Vì vậy, khi tìm van DN100, cần kết hợp DN với áp suất, lưu lượng xả, môi chất và tiêu chuẩn. Nếu chỉ dựa vào một chỉ số kích thước, bạn mới trả lời được câu hỏi "lắp vào đâu", chưa trả lời được câu hỏi "bảo vệ được gì".

Cấu tạo và nguyên lý hoạt động

Cấu tạo của van dạng phổ biến gồm:

• Thân van và cửa vào DN100

• Đĩa van và ghế van, nơi quyết định độ kín khi van đóng

• Lò xo, trục van, nắp van và cơ cấu điều chỉnh

• Gioăng làm kín và cửa xả

Nguyên lý diễn ra theo chu trình: áp suất tăng → đạt ngưỡng cài đặt → van mở → môi chất được xả → áp suất giảm → van đóng.

Về bản chất, đây là sự cân bằng giữa hai lực. Khi áp suất trong giới hạn, lực giữ của cơ cấu van duy trì trạng thái đóng. Khi lực do môi chất tác động vượt lực giữ, van mở và môi chất được giải phóng qua cửa xả. Sau khi áp suất trở về phạm vi thiết kế, van đóng lại theo đặc tính của từng sản phẩm.

Với kết nối lớn như DN100, lượng môi chất đi qua khi van mở lớn hơn nhiều so với các cỡ nhỏ. Vì thế đường xả và khả năng thoát môi chất cũng cần được tính đến ngay từ đầu, chứ không chỉ dừng ở việc chọn đúng cỡ đầu vào.

Các thông số kỹ thuật quan trọng

Đây là phần quyết định van có phù hợp với hệ thống hay không.

Vì sao D100 không phải thông số duy nhất? Vì hai van cùng DN100 vẫn có thể khác nhau về áp suất cài đặt, lưu lượng xả, vật liệu, nhiệt độ làm việc, tiêu chuẩn và kiểu kết nối. Một van phù hợp với hệ thống nước ở nhiệt độ thường chưa chắc phù hợp với hệ thống hơi hoặc môi chất có tính ăn mòn.

Ví dụ, nếu gioăng không chịu được nhiệt độ hoặc hóa chất của môi chất, van có thể rò rỉ ngay cả khi chưa đạt áp suất cài đặt. Vì vậy, cách làm đúng là đối chiếu đầy đủ datasheet của từng model thay vì chỉ so sánh kích thước.

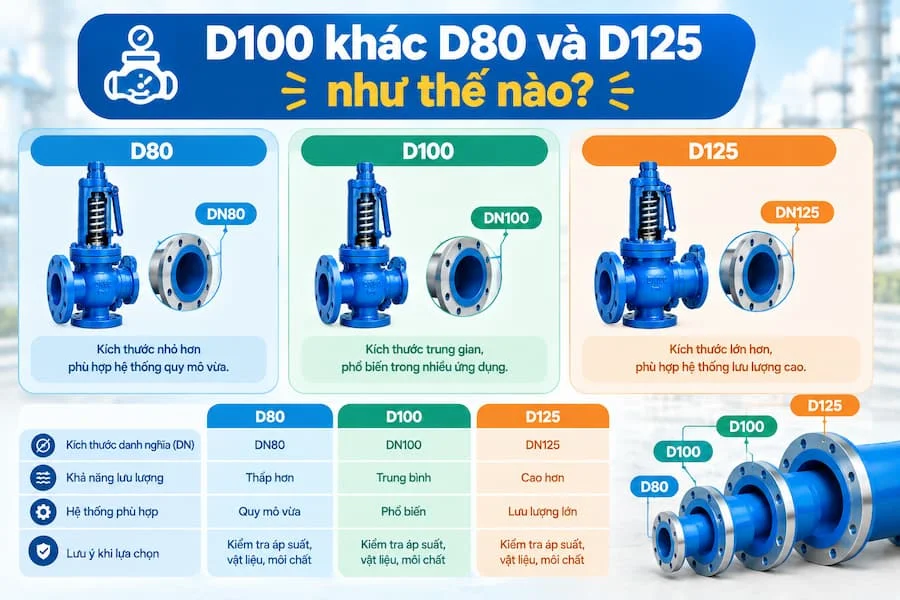

D100 khác D80 và D125 như thế nào?

Nhiều người tìm kiếm theo kích thước và phân vân giữa các cỡ gần nhau.

Bảng này cố ý để "phụ thuộc thiết kế" ở các dòng còn lại, vì khả năng xả thực tế không suy ra được từ DN. Nó phụ thuộc vào thiết kế van, áp suất, môi chất và điều kiện vận hành.

Có ba điểm cần nhớ:

• DN lớn hơn không mặc nhiên là van tốt hơn. Kích thước phải phù hợp với đường ống và yêu cầu lưu lượng.

• Không nên tự thay DN100 bằng DN80 hoặc DN125 chỉ vì kích thước gần nhau. Việc thay đổi cần được kiểm tra theo thiết kế hệ thống.

• Nếu hệ thống yêu cầu van DN100, hãy giữ nguyên yêu cầu này cho đến khi có tính toán cho thấy cỡ khác phù hợp hơn.

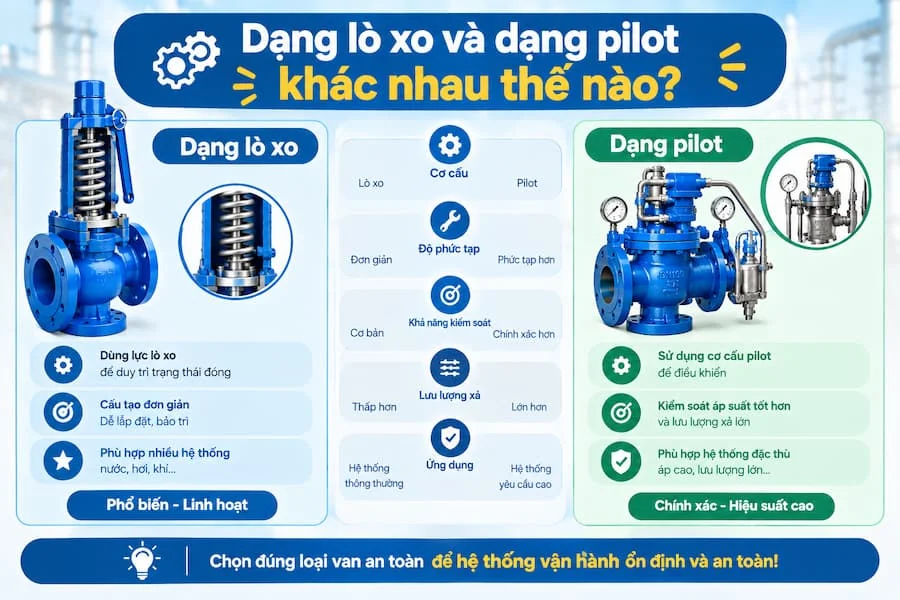

Dạng lò xo và dạng pilot khác nhau thế nào?

Van dạng lò xo có cấu tạo đơn giản hơn, dùng lực lò xo để giữ trạng thái đóng, phổ biến trong nhiều ứng dụng và có thể dễ bảo trì hơn tùy thiết kế.

Van dạng pilot có cơ cấu điều khiển pilot, thiết kế phức tạp hơn và có thể phù hợp với một số hệ thống yêu cầu đặc tính xả và kiểm soát cụ thể.

Vì sao cần lựa chọn khác nhau? Bởi điều kiện vận hành không giống nhau. Một hệ thống nước ở áp suất thông thường có thể chỉ cần giải pháp đơn giản, trong khi hệ thống có yêu cầu bảo vệ chặt chẽ hơn sẽ cân nhắc dạng có điều khiển.

Khi so sánh hai dạng, hãy đặt các câu hỏi sau:

• Áp suất và lưu lượng xả yêu cầu là bao nhiêu?

• Môi chất và nhiệt độ làm việc là gì?

• Hệ thống có yêu cầu bảo vệ đặc thù nào không?

• Thiết bị có tiêu chuẩn riêng cần tuân thủ không?

Không có dạng nào "tốt hơn" tuyệt đối. Dạng phù hợp là dạng đáp ứng đúng các điều kiện trên.

Van DN100 dùng cho môi chất nào?

Đây là câu hỏi quan trọng, vì không phải mọi van D100 đều dùng được cho mọi môi chất.

• Nước: hệ thống cấp nước, trạm bơm, đường ống công nghiệp.

• Hơi: nồi hơi, đường ống hơi, thiết bị gia nhiệt.

• Khí: hệ thống khí nén, bình chứa khí, thiết bị chịu áp.

• Chất lỏng công nghiệp: dầu, hóa chất và các môi chất đặc thù.

Trước khi chọn, cần kiểm tra vật liệu thân, gioăng, nhiệt độ, áp suất, khả năng tương thích hóa học và tiêu chuẩn của van. Cùng là kết nối DN100 nhưng van cho hơi phải chịu nhiệt độ cao, còn van cho hóa chất phải chống ăn mòn. Đó là lý do việc xác định môi chất luôn nên đi trước việc chọn cỡ.

Van an toàn D100 được sử dụng ở đâu?

Với kích thước kết nối lớn, van thường xuất hiện ở những hệ thống có lưu lượng đáng kể:

• Hệ thống đường ống công nghiệp: tuyến ống kích thước lớn, hệ thống vận chuyển chất lỏng hoặc khí.

• Nhà máy hơi: nồi hơi, đường ống hơi, thiết bị trao đổi nhiệt.

• Trạm bơm và cấp nước: hệ thống nước công nghiệp, trạm bơm, tuyến phân phối.

• Hệ thống khí nén: bình chứa, máy nén, đường ống khí.

• Thiết bị chịu áp: bình chứa, thiết bị gia nhiệt và các thiết bị công nghiệp có giới hạn áp suất.

Điểm chung của các ứng dụng này là có thiết bị hoặc đường ống với giới hạn áp suất xác định và có khả năng phát sinh quá áp.

Khi nào nên dùng và những sai lầm thường gặp

5 trường hợp nên cân nhắc:

1. Đường ống hoặc thiết bị có kết nối DN100.

2. Hệ thống có nguy cơ phát sinh quá áp.

3. Thiết bị cần cơ cấu bảo vệ áp suất độc lập.

4. Hệ thống có yêu cầu lưu lượng xả tương ứng.

5. Thiết kế yêu cầu van bảo vệ tại một vị trí cụ thể.

Hậu quả khi thiếu hoặc chọn sai: rò rỉ, hỏng gioăng và mối nối, hư hại thiết bị, gián đoạn vận hành và rủi ro an toàn lao động.

Những sai lầm thường gặp:

• Chọn D100 chỉ vì đường ống là DN100.

• Không xác định áp suất cài đặt.

• Không tính lưu lượng xả.

• Không kiểm tra môi chất.

• Chọn sai vật liệu.

• Không xem xét đường xả.

• Không kiểm tra định kỳ.

Điểm chung của các sai lầm này là coi kích thước là tiêu chí duy nhất.

Cách chọn van an toàn D100 phù hợp: quy trình 7 bước

Bước 1: Xác định DN. Xác nhận hệ thống thực sự yêu cầu kết nối DN100.

Bước 2: Xác định áp suất. Thu thập áp suất làm việc, áp suất tối đa cho phép, áp suất cài đặt và các điều kiện quá áp có thể xảy ra.

Bước 3: Xác định môi chất. Nước, hơi, khí, dầu hoặc hóa chất dẫn đến yêu cầu vật liệu khác nhau.

Bước 4: Xác định lưu lượng xả. Đây là thông số quan trọng để van đáp ứng được tình huống cần bảo vệ.

Bước 5: Kiểm tra nhiệt độ. Đặc biệt quan trọng với hệ thống hơi và môi chất nhiệt độ cao.

Bước 6: Kiểm tra vật liệu và kết nối. Gang, thép, inox hoặc vật liệu đặc biệt, kèm kiểu kết nối và tiêu chuẩn mặt bích.

Bước 7: Đối chiếu catalogue. Không nên lựa chọn chỉ dựa vào tên gọi "van an toàn D100".

Checklist trước khi mua:

• Xác nhận DN100 và xác định môi chất

• Áp suất làm việc và áp suất cài đặt

• Lưu lượng xả và nhiệt độ

• Vật liệu, kiểu kết nối, tiêu chuẩn

• Kích thước tổng thể và hướng lắp

• Đường xả

• Đối chiếu datasheet/catalogue

• Kế hoạch kiểm tra và bảo trì

Câu hỏi thường gặp

1. D100 có phải là DN100 không?

Trong cách gọi thông dụng, D100 thường chỉ kích thước danh nghĩa DN100. Tuy nhiên, cần kiểm tra catalogue để xác nhận chính xác tiêu chuẩn kích thước.

2. Có dùng được cho mọi hệ thống không?

Không. Cần kiểm tra môi chất, áp suất, nhiệt độ, lưu lượng xả, vật liệu và tiêu chuẩn trước khi lựa chọn.

3. Áp suất cài đặt có cố định không?

Không nhất thiết. Áp suất cài đặt phụ thuộc vào model, thiết kế và yêu cầu của hệ thống.

4. Có thể thay D100 bằng D80 hoặc D125 không?

Không nên thay thế tùy ý. Việc đổi kích thước phải được kiểm tra dựa trên thiết kế hệ thống, lưu lượng xả và các thông số kỹ thuật liên quan.

5. Van an toàn D100 có cần kiểm tra định kỳ không?

Nên có kế hoạch kiểm tra và bảo trì để phát hiện rò rỉ, kẹt cơ cấu hoặc xuống cấp của các bộ phận ảnh hưởng đến khả năng bảo vệ.

Kết luận: chọn van an toàn D100 theo điều kiện vận hành, không chỉ theo kích thước

Van an toàn D100 là thiết bị bảo vệ quan trọng cho các đường ống và thiết bị có kết nối DN100. Nhưng giá trị của nó chỉ được phát huy khi van được chọn đúng từ đầu, vì DN100 mới cho biết kích thước kết nối, chưa nói lên khả năng bảo vệ.

Khi lựa chọn van DN100, hãy xem xét đồng thời áp suất cài đặt, áp suất làm việc, lưu lượng xả, môi chất, nhiệt độ, vật liệu, kiểu kết nối và tiêu chuẩn. Đối chiếu catalogue và thông số kỹ thuật trước khi lắp đặt là bước không nên bỏ qua.
