Cấu tạo van xả khí: Chìa khóa tối ưu hiệu suất và bảo vệ đường ống

Vì sao cần hiểu cấu tạo van xả khí trước khi lựa chọn?

Trong các hệ thống đường ống công nghiệp và dân dụng, sự tích tụ không khí là một "sát thủ thầm lặng" gây ra hàng loạt sự cố nghiêm trọng. Khi lưu chất vận hành, bọt khí liên tục sinh ra do sự thay đổi nhiệt độ và áp suất. Nếu không được giải phóng, lượng khí này tạo thành các túi khí lớn, dẫn đến hiện tượng búa nước (water hammer) với sức phá hủy khủng khiếp, có thể làm vỡ đường ống hoặc nứt hỏng van chặn.

Hơn thế nữa, khí tích tụ làm thu hẹp thiết diện dòng chảy, khiến đường ống bị giảm lưu lượng và tạo ra các lực cản lớn. Hệ quả là máy bơm rung lắc mạnh, tiêu tốn nhiều điện năng hơn nhưng hiệu suất lại giảm sút. Tại các điểm đo đạc, bọt khí lọt vào buồng đo khiến đồng hồ đo sai chỉ số, gây thất thoát hoặc sai lệch số liệu vận hành. Tiếng ồn, tiếng băm dăm và rung động trong hệ thống cấp nước phát tiếng ồn khó chịu cũng từ đây mà ra.

Cấu tạo van xả khí là gì?

Van xả khí là thiết bị cơ khí tự động được lắp đặt trên đường ống nhằm loại bỏ lượng không khí tích tụ ra ngoài trong quá trình hệ thống vận hành chứa chất lỏng. Cấu tạo van xả khí được thiết kế thông minh với cơ chế tự động mở ra khi có khí tích tụ và tự động đóng chặt lại khi nước hoặc chất lỏng điền đầy buồng van, ngăn không cho lưu chất rò rỉ ra môi trường xung quanh.

Về cơ bản, thiết bị hoạt động dựa trên nguyên lý phao nổi kết hợp với sự cân bằng áp suất giữa bên trong đường ống và khí quyển bên ngoài. Nhờ sự chênh lệch tỷ trọng giữa nước và khí, hệ thống đóng mở tự động này vận hành hoàn toàn độc lập mà không cần bất kỳ nguồn năng lượng điện hay khí nén nào kích thích, giúp bảo vệ đường ống liên tục 24/7.

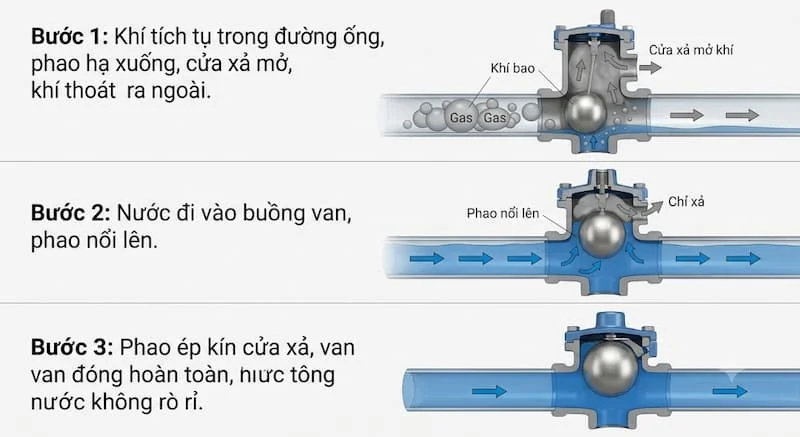

Nguyên lý hoạt động của van xả khí

Cơ chế vận hành của thiết bị tuân theo một chu trình khép kín và tự động hóa hoàn toàn dựa trên sự thay đổi mực chất lỏng trong buồng van. Quá trình này diễn ra qua 3 giai đoạn chính:

• Khi đường ống đầy khí: Lúc này, không khí từ đường ống dồn về điểm cao nhất và lọt vào buồng chứa của van. Khi lượng khí tăng lên, mực nước bên trong buồng van bị đẩy tụt xuống. Phao hạ xuống theo trọng lực, kéo theo cơ cấu đòn bẩy làm van mở ra. Toàn bộ không khí thoát ra ngoài qua lỗ xả khí một cách nhanh chóng.

• Khi nước đi lên: Sau khi không khí bị đẩy hết ra ngoài, áp lực dòng chảy đẩy nước đi lên đầy trở lại vào trong buồng van. Lúc này, nhờ lực đẩy Archimedes, phao nổi lên trên theo mực nước dâng, kéo kín lỗ xả khí thông qua đệm làm kín bằng cao su, ngăn rò rỉ chất lỏng ra ngoài tuyệt đối.

• Khi hệ thống vận hành ổn định: Quá trình sinh khí là liên tục. Do đó, khi khí liên tục sinh ra, chúng lại tụ lại ở đỉnh van, đẩy phao đi xuống và chu trình tái diễn. Van tự động xả khí định kỳ mà không cần thao tác thủ công từ con người.

Cơ chế tự động hóa đơn giản nhưng hiệu quả này là chìa khóa giúp tăng hiệu suất truyền tải của dòng lưu chất, giảm tải cho hệ thống, từ đó tiết kiệm điện năng tối đa cho các trạm bơm. Việc loại bỏ túi khí kịp thời còn giúp bảo vệ máy bơm khỏi hiện tượng xâm thực (cavitation) nguy hiểm và chống búa nước phá hủy đường ống khi có sự cố ngắt dòng đột ngột.

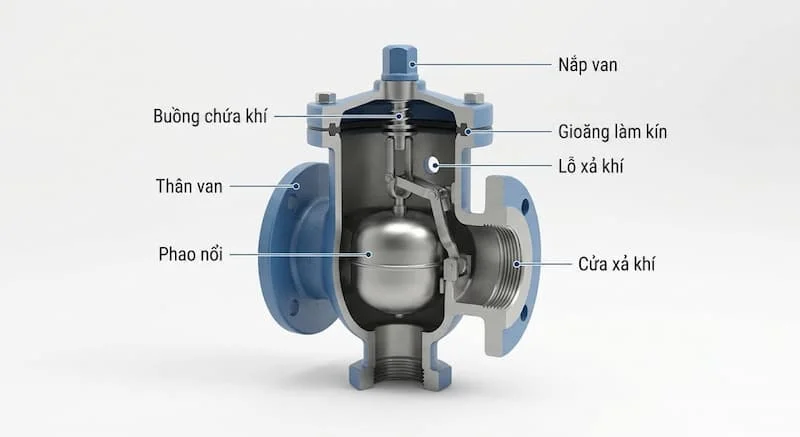

Chi tiết cấu tạo van xả khí gồm những bộ phận nào?

Để vận hành bền bỉ trong môi trường áp lực cao và liên tục, cấu tạo van xả khí được tối ưu hóa từ những chi tiết vật liệu nhỏ nhất. Một chiếc van hoàn chỉnh bao gồm các cấu phần cốt lõi sau:

Thân van

Thân van là lớp vỏ bọc bảo vệ toàn bộ chi tiết chuyển động bên trong và trực tiếp chịu tải lực từ hệ thống. Tùy thuộc vào môi trường lưu chất và áp suất làm việc van xả khí, thân van được đúc từ nhiều loại vật liệu khác nhau như: Gang, Gang cầu (phổ biến trong hệ thống cấp thoát nước sạch nhờ độ bền cơ học cao), Đồng (dành cho hệ thống dân dụng nhỏ), Inox (SUS304, SUS316 dùng cho hóa chất, thực phẩm) hoặc Composite cường lực.

• Vai trò: Thân van đảm nhận chức năng chịu áp lực nén từ dòng chảy và chống ăn mòn, chống oxy hóa từ các tác nhân môi trường bên ngoài cũng như tính chất hóa học của lưu chất.

Phao nổi

Là bộ phận "nhạy cảm" nhất đóng vai trò như một cảm biến mực nước vật lý. Phao thường có dạng hình cầu hoặc hình trụ rỗng, được chế tạo từ các vật liệu siêu nhẹ nhưng chịu lực nén tốt như inox mỏng, nhựa kỹ thuật cao cấp (như PP, POM) hoặc các loại vật liệu chống ăn mòn tuyệt đối.

• Vai trò: Phao nổi chịu trách nhiệm di chuyển tịnh tiến lên xuống để nhận biết mực nước trong buồng van, qua đó trực tiếp điều khiển đóng mở cơ cấu lỗ xả khí một cách chính xác.

Lỗ xả khí (Orifice)

Là khe thoát nhỏ nằm ở phần đỉnh cao nhất của nắp van, nơi không khí thoát ra môi trường khí quyển.

• Nội dung: Kích thước của lỗ xả được tính toán tỉ mỉ để cân bằng giữa kích thước tổng thể của van và lưu lượng khí cần thoát ra trong một đơn vị thời gian. Thiết kế hình học của lỗ xả cũng phải đảm bảo khả năng chống tắc nghẽn do bụi bẩn hoặc cặn bám từ dòng nước đẩy lên.

Gioăng làm kín (Seat/Gasket)

Nằm tại vị trí tiếp xúc giữa cơ cấu closure của phao và lỗ xả khí. Bộ phận này thường được làm bằng các hợp chất cao su đàn hồi cao như EPDM, NBR hoặc hợp chất nhựa chịu nhiệt và hóa chất PTFE.

• Vai trò: Gioăng có tác dụng tạo độ kín khít tuyệt đối, chống rò rỉ nước ra ngoài khi phao ở trạng thái nổi và góp phần tăng tuổi thọ vận hành ổn định cho van, tránh hiện tượng nhỏ giọt nước khi van đóng.

Nắp van

Là phần trên cùng của van, được liên kết chặt chẽ với thân van bằng ren hoặc hệ thống bu lông cường độ cao.

• Vai trò: Nắp van cho phép kỹ sư dễ dàng tháo rời để thực hiện công tác bảo trì, tháo lắp vệ sinh định kỳ và kiểm tra trạng thái của phao nổi hay gioăng làm kín mà không cần phải cắt bỏ toàn bộ van ra khỏi đường ống.

Buồng chứa khí

Khoảng không gian trống nằm bên trong thân van và nắp van, bao quanh phao nổi.

• Vai trò: Đây là nơi tích tụ khí từ đường ống đi lên. Thể tích buồng chứa khí được thiết kế tối ưu giúp cân bằng áp suất nội tại, tạo khoảng không đủ lớn để phao hoạt động chính xác trước khi áp lực đẩy khí ra ngoài.

Thông số kỹ thuật cần quan tâm khi chọn van xả khí

Khi lựa chọn thiết bị, việc đọc hiểu các thông số kỹ thuật là bắt buộc để đảm bảo tính an toàn và tương thích hệ thống. Dưới đây là các thông số cốt lõi:

Phân loại van xả khí theo cấu tạo van xả khí

Dựa vào cấu trúc thiết kế bên trong và số lượng buồng chứa, van xả khí được chia thành 4 dòng sản phẩm chính đáp ứng các bài toán công nghiệp khác nhau:

Van xả khí đơn (Single Air Release Valve)

• Đặc điểm: Chỉ có một buồng chứa duy nhất với một phao nổi và một lỗ xả kích thước nhỏ. [chèn link: sản phẩm van xả khí đơn]

• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, trọng lượng nhẹ, cấu tạo đơn giản nên rất dễ lắp đặt ở không gian hẹp và có chi phí đầu tư rất thấp.

• Nhược điểm: Lưu lượng xả khí hạn chế, không thích hợp cho các tuyến ống trục chính đường kính lớn cần xả một lượng khí khổng lồ khi bắt đầu nạp nước vào đường ống.

Van xả khí đôi (Double Air Release Valve)

• Khác gì van đơn: Thực chất là sự tích hợp của hai buồng van trên cùng một thân hoặc hai cụm van đơn hoạt động song song. Một buồng có lỗ xả lớn (xả lưu lượng lớn khi nạp nước và hút khí khi xả cạn ống) và một buồng nhỏ (xả khí vi lượng khi hệ thống đang vận hành có áp).

• Ứng dụng: Thường được ứng dụng tại các vị trí xung yếu trên tuyến ống truyền tải nước thô, nước sạch liên tỉnh đường kính lớn, nơi lưu lượng khí thay đổi phức tạp.

Van xả khí vi lượng (Small Orifice Air Release Valve)

• Cấu tạo: Sở hữu lỗ xả cực nhỏ cùng cơ cấu đòn bẩy đùm (lever) liên kết phao rất nhạy.

• Khả năng xả khí liên tục: Chuyên dụng để xả các túi khí nhỏ phân tán nhỏ lẻ ra khỏi hệ thống ngay cả khi đường ống đang vận hành ở mức áp suất làm việc van xả khí rất cao mà không sợ bị phun trào chất lỏng ra ngoài.

Van xả khí kết hợp (Combination Air Valves)

• Đặc điểm cấu tạo: Gồm một buồng lớn (kinetic) đảm nhiệm chức năng xả/nạp khí lưu lượng lớn và một buồng nhỏ (automatic) đảm nhiệm xả khí vi lượng, tích hợp gọn gàng trong một khối thân van thống nhất.

• Nguyên lý: Vừa giải phóng một lượng khí cực lớn khi điền đầy ống, vừa hút không khí vào cực nhanh khi hệ thống bị xả cạn (tránh hiện tượng móp méo ống do áp suất âm chân không), vừa duy trì xả khí nhỏ lẻ khi hệ thống đang chạy có áp.

• Ứng dụng: Là giải pháp tối ưu và toàn diện nhất hiện nay cho các công trình thủy lợi, nhà máy xử lý nước và đường ống công nghiệp hạng nặng.

Vì sao mỗi bộ phận đều ảnh hưởng đến hiệu quả xả khí?

Hiệu quả bảo vệ đường ống của van xả khí không đến từ một chi tiết độc lập mà là sự phối hợp động học chính xác của toàn bộ kết cấu cấu tạo.

• Nếu nhà sản xuất chọn sai vật liệu thân van hoặc phao (ví dụ dùng phao nhựa mỏng cho môi trường nước lẫn hóa chất), phao sẽ nhanh chóng bị biến dạng, ăn mòn dẫn đến mất sức nổi.

• Trọng lượng phao phải được tính toán chính xác tuyệt đối: Nếu phao quá nặng, lực đẩy Archimedes không đủ sức nhấc phao lên để đóng kín lỗ xả khi nước đầy, gây rò rỉ nước liên tục. Ngược lại, nếu phao quá nhẹ, lực đóng cơ học yếu, dưới áp suất cao phao dễ bị kẹt cứng ở nắp van không chịu hạ xuống khi khí đã đầy buồng.

• Kích thước lỗ xả ảnh hưởng trực tiếp đến tốc độ thoát khí. Lỗ xả quá bé so với lưu lượng đường ống tạo hiện tượng "thắt nút cổ chai", khí không thoát kịp gây áp lực dội ngược. Trong khi đó, mối quan hệ tương hỗ giữa áp suất hệ thống và độ kín của gioăng là tỷ lệ thuận: áp suất ép phao lên gioăng càng đều thì van càng kín, nhưng nếu gioăng bị chai cứng, độ kín khít mất đi, van sẽ mất hoàn toàn công năng chống rò rỉ.

So sánh cấu tạo van xả khí phổ biến

Để có cái nhìn tổng quan và đưa ra lựa chọn kinh tế, kỹ thuật chính xác nhất, hãy cùng so sánh 4 loại van dựa trên các tiêu chí cấu trúc cốt lõi dưới đây:

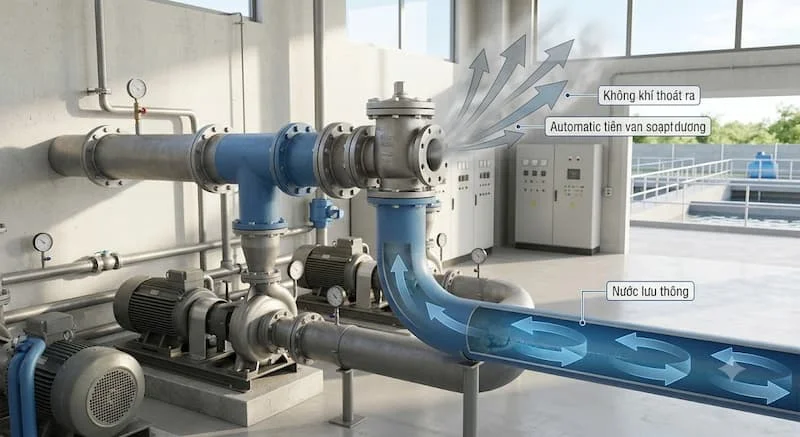

Ứng dụng thực tế của van xả khí trong công nghiệp và dân dụng

Nhờ cấu trúc vận hành tự động thông minh, thiết bị này có mặt tại hầu hết các hệ thống lưu chất hiện nay:

• Hệ thống cấp nước và xử lý nước: Lắp đặt tại các điểm cao nhất của tuyến ống truyền tải nước sạch, nước thô đô thị để giải phóng túi khí, bảo vệ đường ống khỏi nứt vỡ.

• Hệ thống HVAC (Điều hòa không khí trung tâm): Trong các đường ống nước chiller, nước nóng, van xả khí giúp loại bỏ khí để dòng nước giải nhiệt tiếp xúc hoàn toàn với bề mặt trao đổi nhiệt, tối ưu hóa hiệu suất làm lạnh/sưởi ấm.

• Hệ thống PCCC (Phòng cháy chữa cháy): Đảm bảo đường ống luôn điền đầy nước, không bị nghẽn khí chân không khi các bơm bù áp và bơm chính kích hoạt đột ngột, giúp nước phun ra đầu phun sprinkler tức thì.

• Hệ thống thủy lợi và tưới tiêu nông nghiệp: Bảo vệ các đường ống dẫn nước đường kính lớn trải dài qua các địa hình đồi núi dốc, ngăn chặn hiện tượng móp méo ống do áp suất âm khi xả nước nội đồng.

• Nhà máy và đường ống công nghiệp: Ứng dụng trong các nhà máy hóa chất, lọc dầu, thực phẩm nhằm duy trì lưu lượng chất lỏng ổn định trên dây chuyền sản xuất.

Những sai lầm thường gặp khi lựa chọn và lắp đặt van xả khí

Rất nhiều hệ thống dù đã lắp van xả khí nhưng vẫn xảy ra sự cố búa nước hoặc rò rỉ nước do những sai lầm nghiêm trọng sau:

• Chọn sai kích cỡ (DN): Chọn kích cỡ van hoàn toàn dựa theo trực giác mà không tính toán lưu lượng khí sinh ra hoặc tốc độ nạp nước, dẫn đến tình trạng van quá nhỏ không xả kịp khí.

• Không xem xét dải áp suất: Lắp van có áp suất làm việc van xả khí tối đa chỉ 10 bar vào hệ thống có áp suất đỉnh lên tới 12 bar khiến van bị phá hủy, hoặc chọn van có áp suất đóng tối thiểu quá cao cho hệ thống tự chảy áp lực thấp khiến van bị rỉ nước liên tục do phao không đủ lực ép kín gioăng.

• Chọn sai vật liệu: Dùng van thân gang đúc thông thường cho môi trường nước thải công nghiệp chứa hóa chất ăn mòn, khiến các bộ phận chuyển động bên trong bị kẹt chặt chỉ sau vài tháng sử dụng.

• Không lắp ở vị trí cao nhất: Lắp van xả khí ở các đoạn ống thấp hoặc đoạn đi ngang bằng phẳng thay vì các điểm cao nhất của cấu trúc hình học tuyến ống hoặc các điểm gãy khúc hướng lên - nơi mà theo vật lý khí luôn luôn tụ về.

• Hậu quả: Hệ thống vẫn bị nghẽn khí, máy bơm bị sụt áp, đường ống rung lắc mạnh, van nhanh hỏng hóc và chi phí sửa chữa, thay thế vận hành tăng vọt một cách vô ích.

Checklist lựa chọn và sử dụng van xả khí đúng cách

Để đảm bảo hệ thống đường ống vận hành an toàn tuyệt đối và đạt hiệu suất cao nhất, các kỹ sư vận hành nên áp dụng bộ checklist tiêu chuẩn sau:

• Chọn đúng DN: Kích cỡ van xả khí phải được tính toán dựa trên đường kính ống chính và lưu lượng xả theo tài liệu kỹ thuật của hãng (thông thường bằng 1/10 đến 1/12 đường kính ống chính).

• Chọn đúng áp suất: Đảm bảo áp suất định danh (PN) và dải áp suất làm việc van xả khí thực tế bao phủ hoàn toàn áp suất kiểm thử và áp suất vận hành cực đại của hệ thống.

• Đúng vật liệu: Thân van và phao phải tương thích hóa học với lưu chất (Gang cho nước sạch, Inox cho hóa chất/nước thải, Đồng cho nước nóng dân dụng).

• Đúng lưu lượng: Xác định rõ hệ thống cần xả khí lưu lượng lớn (khi nạp nước) hay chỉ cần xả vi lượng liên tục để chọn dòng van đơn, đôi hay kết hợp.

• Đúng vị trí lắp đặt: Luôn lắp van xả khí theo hướng thẳng đứng tại các điểm cao nhất của tuyến ống, sau máy bơm, và trước các đoạn đổ dốc.

• Có van khóa bảo trì: Bắt buộc lắp một van bi hoặc van cổng phân cách ngay phía dưới van xả khí để có thể cô lập, tháo van xả khí ra sửa chữa mà không phải dừng toàn bộ hệ thống.

• Kiểm tra định kỳ: Lập lịch bảo dưỡng định kỳ để loại bỏ cặn bẩn bám trong buồng van và lỗ xả khí.

Những lưu ý giúp tăng tuổi thọ van xả khí

Của bền tại người, một thiết bị xả khí tự động dù có tốt đến đâu cũng cần được chăm sóc đúng cách để duy trì tuổi thọ lên tới hàng chục năm:

1. Vệ sinh súc rửa buồng van định kỳ: Lưu chất đặc biệt là nước thô luôn mang theo bùn cát. Việc súc rửa giúp loại bỏ cặn tích tụ đáy buồng van, tránh kẹt phao.

2. Kiểm tra độ đàn hồi của gioăng làm kín: Cao su EPDM hay NBR sẽ bị lão hóa theo thời gian và nhiệt độ. Cần kiểm tra định kỳ mỗi 12 - 18 tháng để thay thế gioăng kịp thời trước khi rò rỉ xảy ra.

3. Tránh hiện tượng đóng cặn canxi: Đối với hệ thống nước cứng, nước nóng, cần có biện pháp chống bám cặn tại vị trí lỗ xả khí (orifice) để lỗ không bị thu hẹp hoặc tắc nghẽn.

4. Kiểm tra áp suất vận hành: Đảm bảo hệ thống không chạy quá áp suất thiết kế của van, vì áp lực vượt ngưỡng có thể làm nổ phao rỗng bên trong.

FAQ: Câu hỏi thường gặp về cấu tạo van xả khí

Van xả khí có bao nhiêu bộ phận chính?

Một van xả khí tiêu chuẩn bao gồm 6 bộ phận cốt lõi: Thân van, Nắp van, Phao nổi, Gioăng làm kín, Lỗ xả khí và Buồng chứa khí. Các bộ phận này liên kết động học chặt chẽ với nhau để vận hành tự động.

Phao van thường làm bằng vật liệu gì?

Phao van đòi hỏi tính chất siêu nhẹ nhưng phải chịu lực nén cao và kháng ăn mòn. Do đó, các nhà sản xuất thường dùng Inox 304/316 cán mỏng hàn kín hoặc các loại nhựa kỹ thuật phân tử cao như PP, Polypropylene, POM.

Vì sao van xả khí bị rò nước?

Hiện tượng rò rỉ nước ở lỗ xả thường do 3 nguyên nhân: Gioăng làm kín bị rách hoặc bám cặn bẩn không thể đóng khít; Phao van bị thủng lọt nước vào bên trong khiến phao không thể nổi lên; Hoặc áp suất hệ thống xuống quá thấp dưới mức áp suất làm việc tối thiểu cần thiết để ép chặt phao vào gioăng.

Có thể thay riêng phao van không?

Có. Nhờ thiết kế nắp van có thể tháo rời bằng ren hoặc bu lông, người sử dụng hoàn toàn có thể mua riêng bộ phao và gioăng chính hãng từ nhà cung cấp để thay thế khi hỏng hóc mà không cần tốn chi phí mua mới toàn bộ thân van.

Van xả khí đơn và van đôi khác nhau thế nào?

Van đơn chỉ có một buồng khí và một phao, chủ yếu xả khí lượng nhỏ hoặc vi lượng. Van đôi có cấu tạo tích hợp hai buồng khí song song (hoặc hai cơ cấu phao), vừa có khả năng xả/nạp một lưu lượng khí khổng lồ khi hệ thống khởi động/xả cạn, vừa xả khí li ti liên tục khi hệ thống đang vận hành ổn định có áp.

Hiểu rõ cấu tạo van xả khí giúp lựa chọn đúng và vận hành hiệu quả

Việc thấu hiểu tường tự cấu tạo van xả khí và nguyên lý vận hành của từng bộ phận như thân van, phao nổi, gioăng làm kín không chỉ là kiến thức lý thuyết đơn thuần, mà chính là chìa khóa vàng giúp các kỹ sư lựa chọn chính xác dòng van tối ưu cho công trình. Chọn đúng loại van, phù hợp với dải áp suất làm việc van xả khí, không chỉ giúp loại bỏ triệt để mối nguy búa nước, bảo vệ an toàn toàn bộ tuyến ống mà còn tối ưu hóa chi phí vận hành, tiết kiệm năng lượng cho hệ thống bơm. Trước khi đưa ra quyết định mua sắm, việc kiểm tra kỹ lưỡng các thông số kỹ thuật như DN, PN, vật liệu chế tạo là bước không thể bỏ qua để tránh những lãng phí hoặc sự cố đáng tiếc.
