TC Valve Là Gì? Cấu Tạo, Phân Loại, Thông Số Và Ứng Dụng

Trong hệ thống đường ống của ngành thực phẩm, đồ uống, bia, sữa, dược phẩm hay mỹ phẩm, yêu cầu vệ sinh và khả năng tháo lắp nhanh luôn được đặt lên hàng đầu. Kết nối ren hoặc mặt bích truyền thống thường gây khó khăn khi cần vệ sinh, kiểm tra hay bảo trì định kỳ. Đó là lý do TC Va1ve, hay van TC sử dụng kết nối Tri-Clamp, được dùng rộng rãi trong các hệ thống này.

Bài viết này giải đáp các câu hỏi thường gặp: TC Va1ve là gì, có những loại nào, cần quan tâm thông số nào, ứng dụng ở đâu và làm sao chọn đúng cho hệ thống của bạn.

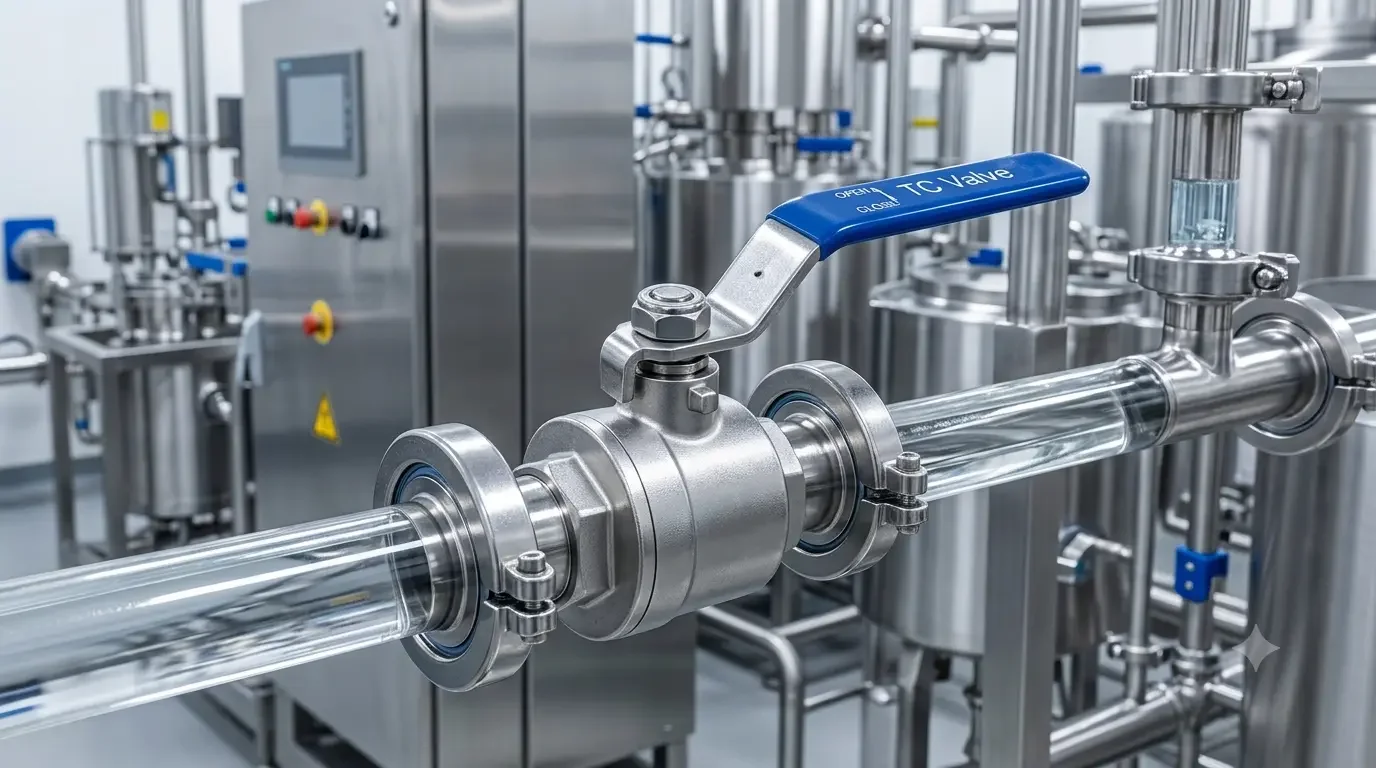

TC Valve là gì?

TC Valve là cách gọi các loại van được thiết kế với đầu kết nối TC (Tri-Clamp), sử dụng cùm kẹp và gioăng để liên kết van với đường ống hoặc thiết bị. Kiểu kết nối này cho phép tháo lắp nhanh, hạn chế khe hở và thuận tiện cho việc vệ sinh, nên thường được dùng trong các hệ thống có yêu cầu vệ sinh cao.

Trong đó, TC là viết tắt của Tri-Clamp (hay Tri-Clover, kết nối clamp). Tùy nhà cung cấp và thị trường, van TC còn được gọi bằng nhiều tên khác:

• Tri-Clamp Valve
• Clamp Valve
• Sanitary Valve
• Van vi sinh
• Van inox vi sinh

Cần lưu ý rằng TC không phải là một cơ chế đóng/mở cụ thể. TC chủ yếu mô tả phương thức kết nối ở hai đầu van. Vì vậy, một van TC có thể là van bướm, van bi, van một chiều, van màng hoặc van điều khiển. Hiểu đúng điều này giúp bạn tránh nhầm lẫn khi tìm mua hoặc yêu cầu báo giá.

Nguyên lý hoạt động và bản chất của kết nối TC

Một mối nối Tri-Clamp gồm bốn thành phần chính: hai đầu ferrule, một gioăng và một cùm clamp. Quy trình kết nối diễn ra như sau:

1. Hai đầu ferrule (một ở đầu ống, một ở đầu van) được đặt đối diện nhau.
2. Gioăng được đặt vào giữa hai bề mặt tiếp xúc.
3. Cùm clamp ôm quanh hai ferrule và được siết chặt, ép hai đầu lại với nhau.
4. Gioăng bị nén đều, tạo độ kín cho toàn bộ mối nối.

Sơ đồ tổng quát: Đường ống → Ferrule → Gioăng → Ferrule → Van → Clamp

Có bốn lý do khiến kiểu kết nối này được ưa chuộng:

• Tháo lắp nhanh: khi bảo trì, chỉ cần nới clamp là tách được mối nối, không phải tháo hàng loạt bu-lông như mặt bích.
• Phù hợp hệ thống vệ sinh: bề mặt tiếp xúc liền mạch, ít khe hở nên hạn chế tích tụ cặn và vi sinh, dễ làm sạch.
• Gioăng đóng vai trò then chốt: gioăng là bộ phận tạo độ kín và tiếp xúc trực tiếp với môi chất, nên vật liệu gioăng ảnh hưởng lớn đến độ bền và an toàn của hệ thống.
• Phải chọn đúng kích thước: ferrule, clamp và gioăng cần tương thích với nhau. Sai kích thước hoặc sai tiêu chuẩn sẽ gây rò rỉ hoặc không lắp được.

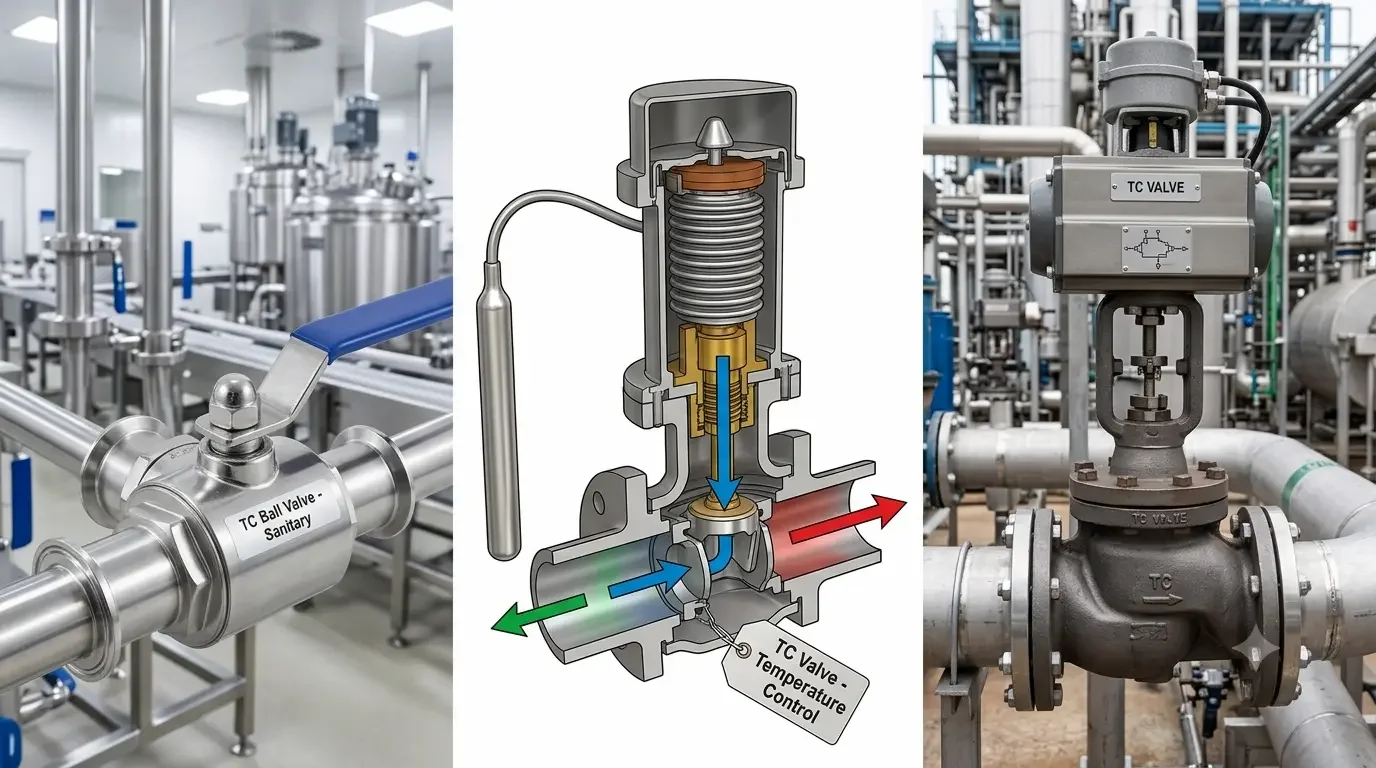

Các loại TC Valve phổ biến hiện nay

Vì TC chỉ là kiểu kết nối, thị trường có nhiều loại van TC với chức năng khác nhau.

TC Butterfly Valve – Van bướm TC

Cấu tạo đơn giản, kích thước gọn, đóng/mở nhanh bằng tay gạt hoặc bộ truyền động. Loại van này phù hợp cho nhu cầu đóng/mở dòng chảy trong đường ống thực phẩm, đồ uống và là một trong những dòng van TC phổ biến nhất.

TC Ball Valve – Van bi TC

Sử dụng viên bi có lỗ xuyên tâm để đóng/mở dòng chảy. Van bi có khả năng đóng kín tốt và có thể dùng cho nhiều loại môi chất, tùy vào vật liệu và thiết kế cụ thể. Với ứng dụng vệ sinh nghiêm ngặt, nên kiểm tra thiết kế bên trong thân van để đảm bảo dễ làm sạch.

TC Check Valve – Van một chiều TC

Chỉ cho dòng chảy đi theo một hướng và ngăn dòng chảy ngược. Van một chiều TC thường được lắp trong các hệ thống cần kiểm soát chiều dòng, chẳng hạn sau bơm hoặc trên các nhánh đường ống.

TC Diaphragm Valve – Van màng TC

Dùng màng ngăn để điều khiển dòng chảy, tách biệt môi chất khỏi cơ cấu vận hành. Thiết kế này có ưu thế trong các hệ thống yêu cầu kiểm soát vệ sinh cao và có thể phù hợp với ứng dụng dược phẩm, thực phẩm tùy cấu hình.

TC Control Valve

Van điều khiển có cơ cấu truyền động, có thể kết hợp actuator khí nén hoặc điện. Loại này phù hợp với hệ thống tự động hóa, cần điều tiết hoặc đóng/mở theo tín hiệu điều khiển.

Thông số kỹ thuật TC Valve cần quan tâm

Khi đọc catalogue hoặc yêu cầu báo giá van Tri-Clamp, bạn nên nắm rõ các thông số sau:

Một điểm quan trọng: không nên chọn van chỉ dựa trên "inox 304" hay "inox 316". Cần kiểm tra đồng thời kích thước, áp suất, nhiệt độ, môi chất, vật liệu gioăng, kiểu vận hành và tiêu chuẩn kết nối. Một van đúng vật liệu thân nhưng sai gioăng vẫn có thể hỏng sớm hoặc gây rò rỉ.

TC Valve khác gì van ren và van mặt bích?

Không phải hệ thống nào cũng cần TC Va1ve. Loại van này đặc biệt đáng cân nhắc khi:

• Đường ống thường xuyên cần tháo để vệ sinh hoặc kiểm tra.
• Yêu cầu vệ sinh cao.
• Cần rút ngắn thời gian bảo trì, dừng máy.
• Không gian lắp đặt hạn chế.
• Hệ thống sử dụng thiết bị vi sinh (sanitary).

Ngược lại, với đường ống công nghiệp áp suất cao hoặc hệ thống không đòi hỏi vệ sinh, van mặt bích hay van ren vẫn có thể là lựa chọn hợp lý hơn.

TC Valve được sử dụng ở đâu?

Ngành thực phẩm

Van TC dùng trong đường ống vận chuyển thực phẩm dạng lỏng, nước sốt, dịch đường, dầu ăn và các dung dịch chế biến khác, nơi cần kết nối kín và dễ vệ sinh giữa các mẻ sản xuất.

Ngành sữa và đồ uống

Đây là lĩnh vực sử dụng van vi sinh nhiều nhất: dây chuyền sữa, nước giải khát, nước trái cây, nơi đường ống được vệ sinh thường xuyên và yêu cầu không để lại cặn.

Ngành bia

Van TC được lắp trong đường ống vận chuyển dịch đường, hệ thống lên men, chiết rót và các tuyến vệ sinh. Việc tháo lắp nhanh giúp rút ngắn thời gian dừng máy giữa các mẻ nấu.

Ngành dược phẩm

Hệ thống dược phẩm đòi hỏi kiểm soát vệ sinh nghiêm ngặt. Van TC xuất hiện trong đường ống công nghệ và thiết bị xử lý chất lỏng, thường đi kèm yêu cầu cao về vật liệu, độ hoàn thiện bề mặt và hồ sơ kỹ thuật.

Ngành mỹ phẩm

Van TC được dùng trong hệ thống pha trộn, vận chuyển nguyên liệu dạng lỏng như kem, gel, dung dịch, nơi cần tránh nhiễm chéo giữa các lô sản xuất.

Ngoài ra, van Tri-Clamp còn có mặt trong hệ thống CIP, bồn chứa, skid công nghệ và các đường ống inox nói chung. Tuy nhiên, khả năng ứng dụng thực tế luôn phụ thuộc vào vật liệu van, gioăng, áp suất, nhiệt độ và yêu cầu vệ sinh của từng hệ thống.

Những sai lầm thường gặp khi chọn TC Valve

Sai lầm 1: Nghĩ TC Va1ve là một loại van riêng. Thực tế TC thường mô tả kiểu kết nối, không phải cơ chế đóng/mở. Cùng là van TC nhưng van bướm, van bi và van màng có đặc tính rất khác nhau.

Sai lầm 2: Chỉ quan tâm kích thước. Size đúng nhưng gioăng, áp suất hoặc vật liệu không phù hợp vẫn có thể gây rò rỉ hoặc làm giảm tuổi thọ van.

Sai lầm 3: Chọn inox theo thói quen. Không phải lúc nào inox 316L cũng bắt buộc. Inox 316L chứa molybdenum nên chống ăn mòn tốt hơn, đặc biệt với môi chất chứa clorua, nhưng với nhiều ứng dụng, inox 304 vẫn đáp ứng tốt. Hãy căn cứ vào môi chất và yêu cầu ứng dụng.

Sai lầm 4: Bỏ qua gioăng. Gioăng tiếp xúc trực tiếp với môi chất nên ảnh hưởng lớn đến độ kín, khả năng chịu nhiệt và chịu hóa chất. Ví dụ, EPDM thường không phù hợp với môi chất chứa dầu mỡ, trường hợp này thường cân nhắc FKM hoặc PTFE.

Sai lầm 5: Không kiểm tra tiêu chuẩn kết nối. Ferrule và clamp không tương thích về kích thước hoặc tiêu chuẩn có thể khiến việc lắp đặt không thực hiện được, hoặc mối nối không kín.

Cách chọn TC Va1ve phù hợp cho hệ thống

Bước 1: Xác định môi chất

Xác định rõ môi chất là nước, sữa, bia, hóa chất hay dung dịch thực phẩm. Môi chất quyết định vật liệu thân van và gioăng.

Bước 2: Xác định kích thước

Kiểm tra DN/size của đường ống và kích thước kết nối thực tế (ferrule, clamp). Nên đối chiếu theo cùng một hệ tiêu chuẩn để tránh sai lệch giữa hệ inch và hệ mét.

Bước 3: Chọn loại van

• Đóng/mở dòng chảy → van bướm hoặc van bi TC.
• Chống dòng chảy ngược → van một chiều TC.
• Kiểm soát, điều tiết dòng → TC Control Valve.
• Ứng dụng cần màng ngăn tách biệt môi chất → van màng TC.

Bước 4: Chọn vật liệu

Xác định vật liệu cho từng bộ phận: thân van (body), đĩa hoặc bi (disc/ball), trục (stem), đế van (seat) và gioăng. Các bộ phận tiếp xúc môi chất cần tương thích với môi chất và chất tẩy rửa CIP (nếu có).

Bước 5: Kiểm tra điều kiện vận hành

Đối chiếu áp suất, nhiệt độ, tần suất đóng mở và môi trường làm việc với thông số của nhà sản xuất. Hệ thống có hấp tiệt trùng hoặc CIP nhiệt độ cao cần đặc biệt lưu ý giới hạn nhiệt của gioăng.

Bước 6: Kiểm tra tiêu chuẩn kết nối

Xác nhận kiểu TC, ferrule, clamp và gasket tương thích với hệ thống hiện hữu. Với ứng dụng yêu cầu tiêu chuẩn vệ sinh (thực phẩm, dược phẩm), cần kiểm tra thêm tài liệu và chứng nhận đi kèm.

Checklist trước khi mua TC Va1ve

Trước khi chốt đơn hàng, hãy rà soát lại các mục sau:

• ☐ Đúng loại van (bướm, bi, một chiều, màng, điều khiển...)
• ☐ Đúng size
• ☐ Đúng kiểu kết nối TC
• ☐ Đúng vật liệu thân van
• ☐ Đúng vật liệu gioăng
• ☐ Đáp ứng áp suất làm việc
• ☐ Đáp ứng nhiệt độ làm việc
• ☐ Phù hợp môi chất
• ☐ Có tài liệu kỹ thuật (catalogue, bản vẽ, chứng nhận vật liệu nếu cần)
• ☐ Có thông tin xuất xứ/thương hiệu rõ ràng
• ☐ Có phụ kiện clamp và gasket tương thích
• ☐ Có phương án bảo hành và thay thế phụ tùng

Câu hỏi thường gặp về TC Va1ve

TC Va1ve là gì?

TC Va1ve là cách gọi các loại van sử dụng kết nối Tri-Clamp, thường dùng cùm clamp và gioăng để tạo kết nối kín với đường ống.

TC có phải là một loại van không?

Không nhất thiết. "TC" thường mô tả kiểu kết nối Tri-Clamp. Van TC có thể gồm van bướm, van bi, van một chiều, van màng và nhiều dạng khác.

TC Va1ve thường làm bằng inox gì?

Tùy sản phẩm và ứng dụng, thân van có thể dùng inox 304, 316 hoặc 316L. Việc lựa chọn cần dựa trên môi chất và điều kiện vận hành.

TC Va1ve dùng cho ngành nào?

Phổ biến trong thực phẩm, sữa, đồ uống, bia, dược phẩm, mỹ phẩm và các hệ thống đường ống yêu cầu kết nối thuận tiện, dễ vệ sinh.

Khi chọn TC Va1ve cần quan tâm những gì?

Cần kiểm tra loại van, size, kiểu kết nối, vật liệu, gioăng, áp suất, nhiệt độ, môi chất và yêu cầu vệ sinh của hệ thống.

TC Va1ve – Giải pháp kết nối thuận tiện cho hệ thống đường ống

TC Va1ve thường đề cập đến các loại van sử dụng kết nối Tri-Clamp. Ưu điểm nổi bật của kiểu kết nối này là tháo lắp thuận tiện, dễ vệ sinh và phù hợp với nhiều hệ thống cần bảo trì thường xuyên, từ thực phẩm, đồ uống đến dược phẩm.

Vì có nhiều dòng van TC khác nhau, bạn không nên lựa chọn chỉ dựa trên tên gọi. Hãy đối chiếu đầy đủ size, vật liệu, gioăng, áp suất, nhiệt độ, môi chất và tiêu chuẩn kết nối để van vận hành ổn định và bền lâu.

Bạn đang cần chọn TC Va1ve cho một hệ thống cụ thể? Hãy cung cấp size đường ống, môi chất, nhiệt độ, áp suất và yêu cầu kết nối. Chúng tôi sẽ tư vấn cấu hình phù hợp và gửi báo giá cho bạn.
