Van Y xiên khí nén: Cấu tạo, nguyên lý, ứng dụng và cách chọn

Van Y xiên khí nén là gì và tại sao được dùng trong hệ thống công nghiệp?

Trong các hệ thống đường ống tự động, van không chỉ cần đóng/mở chính xác mà còn phải để lưu chất đi qua ổn định và hạn chế tổn thất áp suất.

Van Y xiên khí nén là loại van đóng mở tự động sử dụng bộ truyền động khí nén. Thân van có dạng chữ Y, với trục ty van nghiêng so với đường ống, để tạo hướng dòng chảy thuận lợi hơn. Van thường dùng trong các hệ thống cần đóng/mở nhanh, tự động hóa và kiểm soát lưu chất.

Khi hệ thống có sẵn nguồn khí nén và cần van hoạt động liên tục theo tín hiệu điều khiển, dòng van này là một lựa chọn đáng cân nhắc. Bài viết đi lần lượt qua cấu tạo, nguyên lý, phân loại, thông số, ứng dụng và cách chọn van để bạn có đủ thông tin trước khi quyết định.

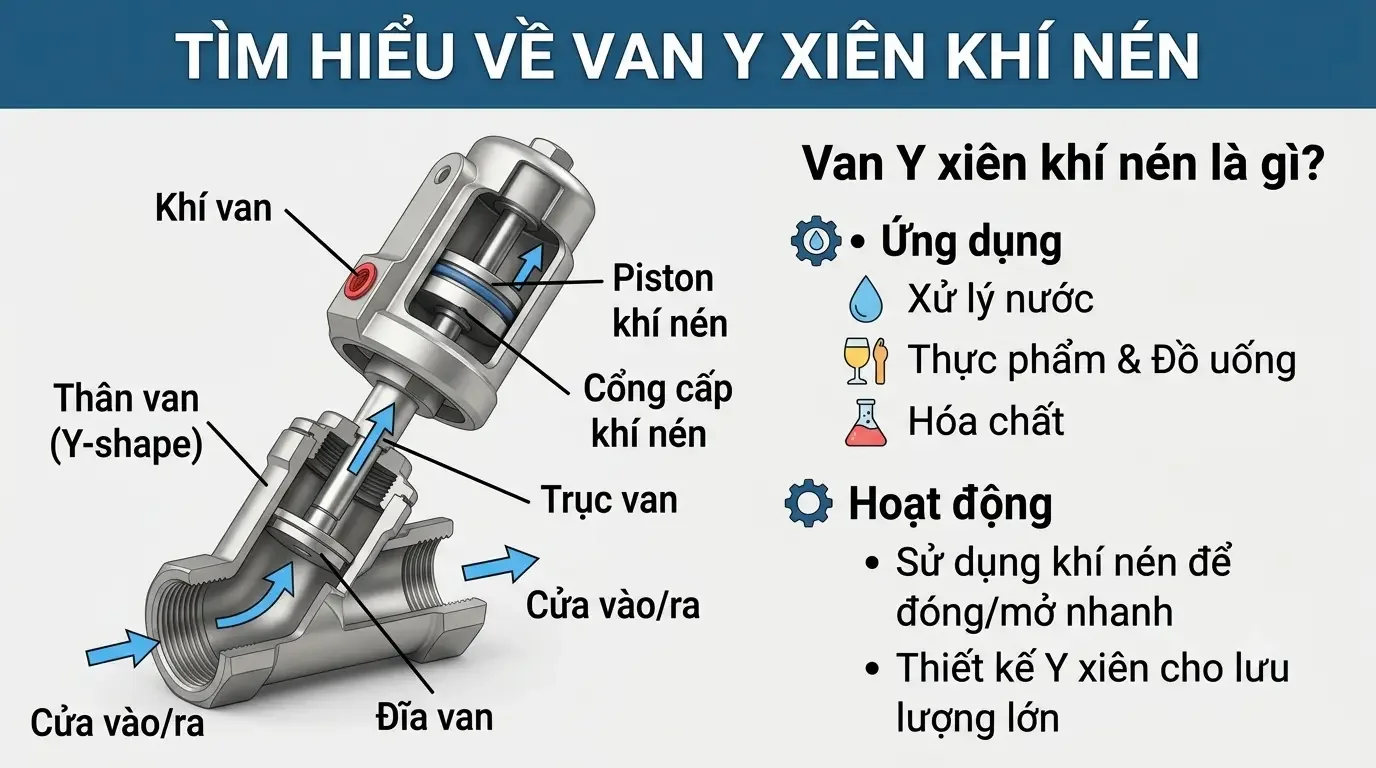

Van Y xiên khí nén là gì? Cấu tạo gồm những bộ phận nào?

Một bộ Van Y xiên inox khí nén gồm hai phần chính là thân van và bộ truyền động khí nén:

• Thân van: thường làm từ inox hoặc vật liệu phù hợp với môi trường sử dụng.
• Đĩa/ty van: bộ phận chuyển động để đóng hoặc mở dòng chảy.
• Gioăng làm kín: đảm bảo độ kín khi van đóng.
• Bộ truyền động khí nén (actuator): biến năng lượng khí nén thành chuyển động cơ học.
• Cổng cấp/xả khí: kết nối với hệ thống điều khiển khí nén.
• Lò xo: có ở các actuator tác động đơn, giúp đưa van về trạng thái mặc định.
• Đầu kết nối: ren, clamp, hàn hoặc dạng khác tùy thiết kế.

Thân van dạng Y có ý nghĩa vì trục ty van được đặt nghiêng (thường khoảng 45°) so với trục đường ống. Nhờ vậy lưu chất không phải đổi hướng gắt như ở van cầu thân thẳng, dòng chảy đi qua van thuận hơn và tổn thất áp suất thường thấp hơn.

Nguyên lý hoạt động của Van Y xiên khí nén

Van hoạt động theo trình tự sau:

1. Khí nén được cấp vào actuator.
2. Áp suất khí tạo lực tác động lên piston, màng hoặc cơ cấu truyền động.
3. Actuator làm ty van chuyển động.
4. Đĩa van di chuyển khỏi hoặc về vị trí làm kín.
5. Khi van mở, lưu chất đi qua thân van.
6. Khi van đóng, bộ phận làm kín chặn dòng lưu chất.

Có thể hình dung đơn giản: khí nén → actuator → ty van → đĩa van → dòng lưu chất.

Van dùng khí nén thay vì thao tác thủ công vì có thể đóng/mở từ xa, lặp lại nhiều chu kỳ và tích hợp với PLC hay cảm biến, nên phù hợp với dây chuyền tự động. Thiết kế xiên giúp dòng chảy đi qua van ít bị cản trở hơn. Actuator cũng phải tương thích với áp suất vận hành, vì lực đóng/mở phải đủ thắng áp lực lưu chất và lực ma sát, nếu không van có thể đóng không kín hoặc mở không hết hành trình.

Đặc điểm nổi bật của Van Y xiên khí nén

Tự động hóa. Van đóng/mở bằng tín hiệu từ PLC, cảm biến hoặc bộ điều khiển, gần như không cần người vận hành tại chỗ.

Tốc độ đóng mở. Khí nén cho phép van phản hồi nhanh, phù hợp với các quy trình có chu kỳ đóng/mở liên tục.

Thiết kế đường dòng. Thân dạng Y giúp lưu chất đi theo hướng phù hợp với cấu trúc van, hạn chế xoáy và cản dòng so với một số thiết kế truyền thống.

Khả năng vệ sinh. Một số dòng chuyên dụng có cấu trúc, vật liệu và kiểu kết nối (như clamp) phù hợp cho ngành thực phẩm, đồ uống, dược phẩm hoặc các đường ống cần vệ sinh thường xuyên.

Các loại Van Y xiên khí nén phổ biến

Van có thể phân loại theo nhiều tiêu chí.

Theo kiểu tác động

• Tác động đơn (Single Acting): khí nén điều khiển một chiều, lò xo đưa van về trạng thái mặc định khi mất khí.
• Tác động kép (Double Acting): khí nén điều khiển cả hai chiều đóng và mở.

Theo vật liệu thân van: inox 304, inox 316/316L, hoặc vật liệu khác tùy môi trường.

Theo kiểu kết nối: nối ren, clamp, hàn hoặc các kiểu chuyên dụng.

Theo môi trường: dùng cho nước, khí, hơi hoặc một số chất lỏng công nghiệp.

Không nên khẳng định một model phù hợp với mọi loại lưu chất. Khả năng sử dụng phụ thuộc vào vật liệu thân, gioăng, nhiệt độ, áp suất và thông số actuator.

Thông số kỹ thuật cần quan tâm khi chọn Van Y xiên khí nén

Lưu ý: DN không đồng nghĩa với lưu lượng. Khi chọn kích thước van, cần xét thêm lưu lượng, áp suất, đặc tính lưu chất và tổn thất áp suất cho phép của hệ thống.

Van Y xiên khí nén khác gì van điện và van khí nén thông thường?

Nên ưu tiên actuator khí nén khi nhà máy đã có hệ thống khí nén, cần đóng/mở nhanh và lặp lại nhiều lần. Thiết kế Y mang lại lợi ích khi bạn muốn dòng chảy thuận và tổn thất áp suất thấp hơn. Ngược lại, nếu không có nguồn khí nén, hoặc cần điều tiết lưu lượng theo vị trí mở liên tục, van điện hoặc van điều khiển chuyên dụng có thể phù hợp hơn.

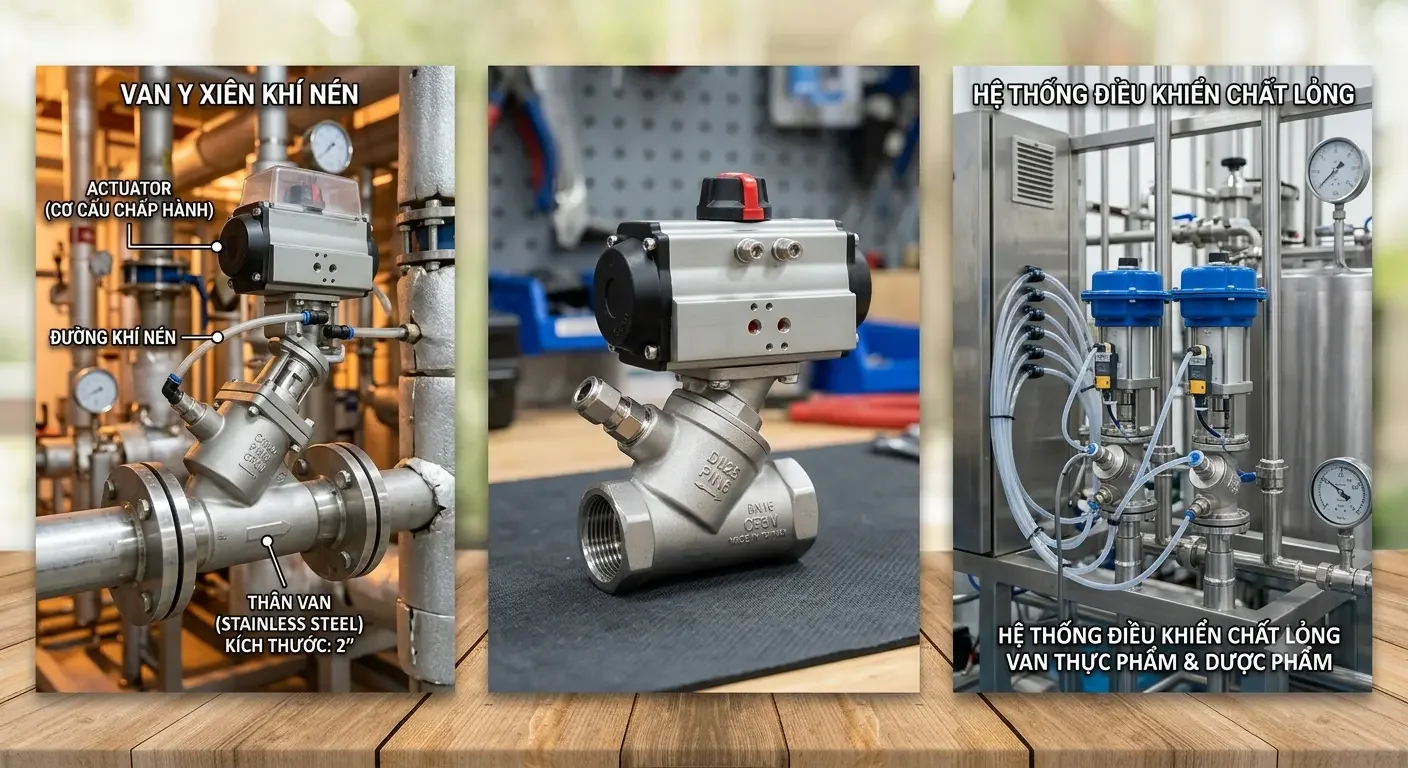

Van Y xiên khí nén được sử dụng ở đâu?

• Hệ thống nước và xử lý nước: điều khiển dòng nước trong đường ống tự động.
• Nhà máy thực phẩm – đồ uống: dùng các dòng có vật liệu và gioăng đáp ứng yêu cầu vệ sinh.
• Dược phẩm: ứng dụng ở những hệ thống cần vật liệu và khả năng làm sạch phù hợp.
• Hệ thống khí nén: điều khiển dòng khí trong dây chuyền.
• Sản xuất tự động: kết hợp với PLC, cảm biến và solenoid valve để tạo chu trình đóng/mở tự động.

Một ví dụ điển hình: cảm biến phát hiện sản phẩm → PLC phát tín hiệu → van điện từ cấp khí → actuator hoạt động → Van Y xiên đóng/mở.

Khi nào nên sử dụng Van inox Y xiên khí nén?

Nên dùng khi:

• Cần đóng/mở tự động.
• Hệ thống có sẵn nguồn khí nén.
• Cần tốc độ phản hồi nhanh.
• Van phải hoạt động nhiều chu kỳ.
• Muốn tích hợp vào hệ thống PLC.
• Không gian và hướng đường ống phù hợp với thiết kế van Y.

Cần cân nhắc loại van khác khi:

• Cần điều tiết lưu lượng liên tục, nên xem xét van điều khiển phù hợp.
• Không có hệ thống khí nén, có thể cân nhắc giải pháp truyền động khác.
• Lưu chất có tính ăn mòn cao, cần kiểm tra kỹ vật liệu.
• Áp suất hoặc nhiệt độ đặc biệt, cần đối chiếu thông số của model cụ thể.

Những sai lầm thường gặp khi chọn Van Y xiên inox khí nén

1. Chỉ chọn theo kích thước đường ống. DN phù hợp chưa đảm bảo van đáp ứng đúng lưu lượng và điều kiện vận hành.

2. Bỏ qua vật liệu gioăng. Gioăng tiếp xúc trực tiếp với lưu chất và có giới hạn nhiệt độ, hóa chất riêng.

3. Không kiểm tra áp suất khí. Actuator cần áp suất khí phù hợp để tạo đủ lực đóng/mở.

4. Chọn sai kiểu tác động. Cần xác định trước van phải ở trạng thái đóng hay mở khi mất khí, rồi mới chọn tác động đơn hay kép.

5. Không xem xét môi trường. Nhiệt độ, độ ẩm, bụi và hóa chất bên ngoài có thể ảnh hưởng đến actuator và phụ kiện.

Cách chọn Van Y xiên inox khí nén phù hợp

7 bước chọn van:

1. Xác định loại lưu chất: nước, khí, hơi, hóa chất hay chất lỏng thực phẩm.
2. Xác định DN đường ống.
3. Xác định áp suất làm việc.
4. Xác định nhiệt độ làm việc.
5. Kiểm tra vật liệu thân và gioăng.
6. Chọn actuator tác động đơn hoặc tác động kép.
7. Kiểm tra kiểu kết nối và khả năng tích hợp với hệ thống điều khiển.

Checklist trước khi đặt mua:

• DN đúng
• Áp suất phù hợp
• Nhiệt độ phù hợp
• Vật liệu tương thích
• Gioăng phù hợp
• Kiểu kết nối đúng
• Actuator đủ lực
• Có phương án điều khiển
• Đã kiểm tra kích thước lắp đặt
• Đã xác nhận model/datasheet

Lưu ý khi lắp đặt và vận hành Van Y xiên inox khí nén

Trước khi lắp

• Kiểm tra đúng model và kích thước.
• Làm sạch đường ống.
• Kiểm tra chiều dòng chảy theo thiết kế của van.
• Kiểm tra nguồn khí nén.

Trong quá trình lắp

• Không tác động lực quá mức lên thân van.
• Đảm bảo các kết nối kín.
• Bố trí đường khí và phụ kiện điều khiển hợp lý.

Khi vận hành

• Theo dõi hiện tượng rò khí.
• Kiểm tra van đóng/mở đúng hành trình.
• Không vận hành vượt giới hạn áp suất/nhiệt độ.
• Bảo dưỡng theo điều kiện thực tế của hệ thống.

Câu hỏi thường gặp về Van Y xiên inox khí nén

Van Y xiên inox khí nén dùng để làm gì?

Van dùng để đóng/mở dòng lưu chất tự động bằng bộ truyền động khí nén, thường được tích hợp trong hệ thống đường ống công nghiệp và tự động hóa.

Van Y xiên inox khí nén có dùng được cho hơi không?

Có những dòng phù hợp với hơi, nhưng cần kiểm tra vật liệu, gioăng, nhiệt độ và áp suất làm việc của model cụ thể trước khi sử dụng.

Van tác động đơn và tác động kép khác nhau thế nào?

Tác động đơn dùng khí nén cho một chiều và cơ cấu hồi vị như lò xo cho chiều còn lại. Tác động kép dùng khí nén để điều khiển cả hai chiều.

Nên chọn Van Y xiên inox khí nén inox 304 hay 316?

Tùy môi trường sử dụng. Inox 316/316L thường được cân nhắc khi cần khả năng chống ăn mòn cao hơn, nhưng vẫn phải đối chiếu với môi trường và thông số thực tế.

Làm sao chọn đúng kích thước Van Y xiên inox khí nén?

Không nên chỉ dựa vào DN đường ống. Cần xem xét thêm lưu lượng, áp suất, nhiệt độ, loại lưu chất, kiểu kết nối và đặc tính của van.

Van Y xiên inox khí nén Giải pháp đóng mở tự động cho hệ thống đường ống

Van Y xiên inox khí nén kết hợp thân van dạng Y với bộ truyền động khí nén, cho khả năng đóng/mở nhanh, tự động và dễ tích hợp vào dây chuyền. Khi chọn van, điều cần quan tâm không chỉ là kích thước mà còn vật liệu, gioăng, áp suất, nhiệt độ, kiểu actuator và kiểu kết nối. Chọn đúng model giúp van vận hành ổn định và phù hợp với hệ thống.
