Ball Valve 6 inch: Thông Số, Phân Loại, Ứng Dụng & Cách Chọn

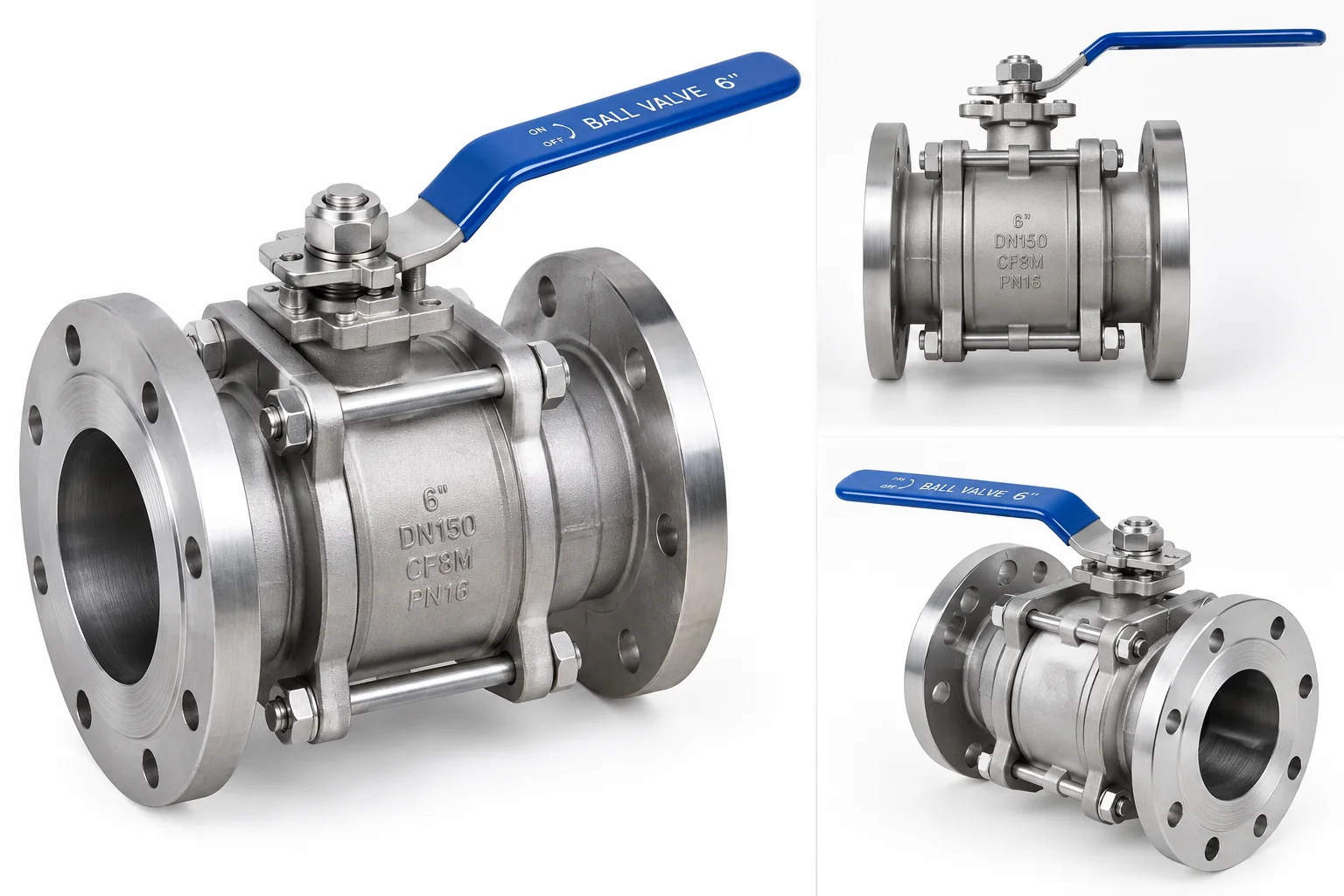

Trong các hệ thống đường ống cỡ lớn, việc chọn van không đơn giản chỉ dựa vào kích thước. Một Ball Va1ve 6 inch có thể đóng/mở nhanh dòng chảy, nhưng khả năng đáp ứng thực tế còn phụ thuộc vào áp suất, nhiệt độ, môi chất, vật liệu thân van và kiểu kết nối.

Ball Valve còn được gọi là van bi, dòng van dùng một viên bi có lỗ xuyên tâm để kiểm soát dòng chảy. Kích thước 6 inch thường được quy đổi tương ứng với DN150 trong nhiều hệ thống. Tuy nhiên, hai chiếc van cùng 6 inch có thể khác nhau hoàn toàn về cấp áp suất, vật liệu, tiêu chuẩn mặt bích hay kiểu vận hành.

Bài viết này đi từ cấu tạo, thông số, phân loại, ứng dụng đến cách lựa chọn, để bạn trả lời được câu hỏi quan trọng nhất: Tôi cần loại Ball Va1ve 6 inch nào cho hệ thống của mình?

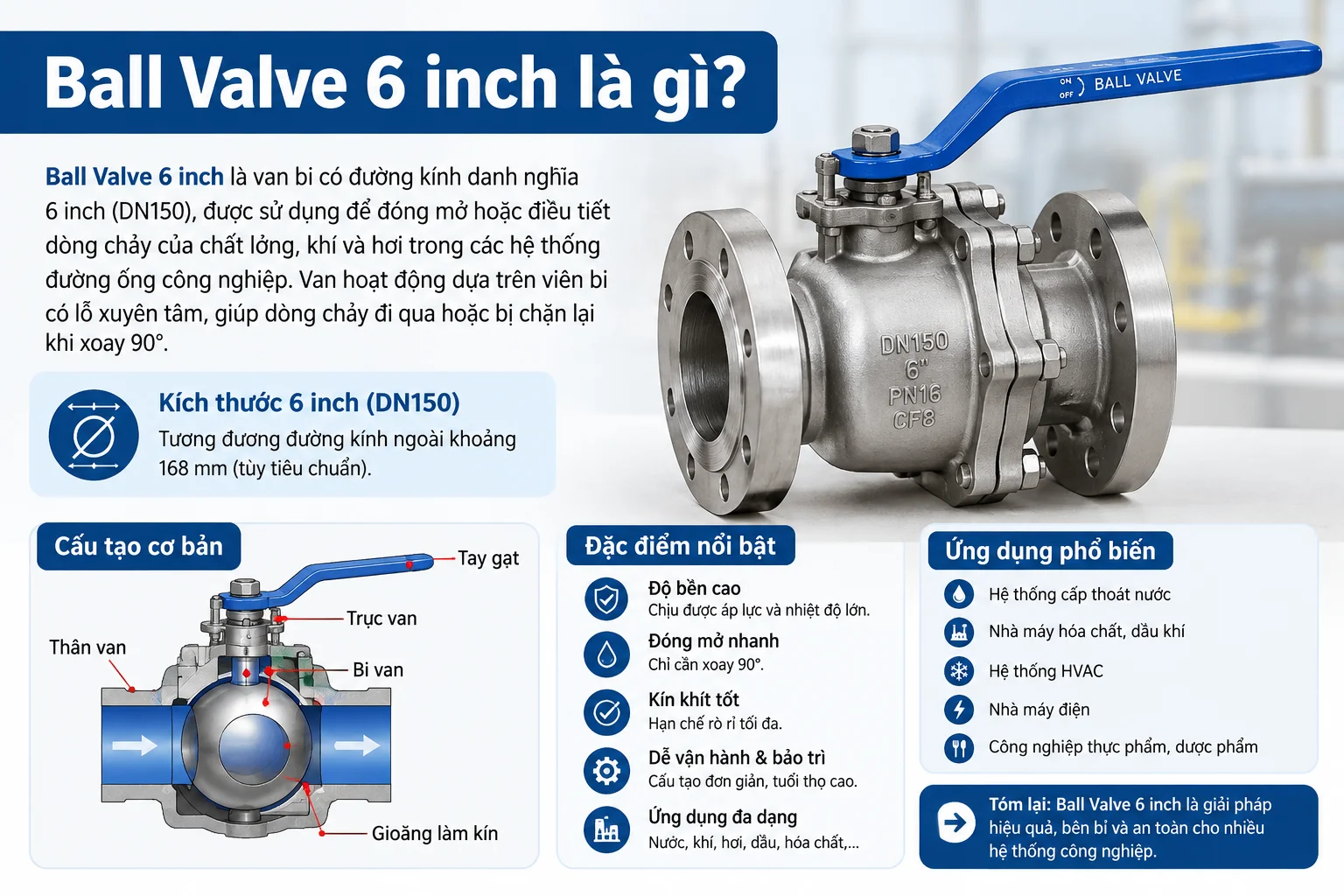

Ball Valve 6 inch là gì?

Ball Valve 6 inch là van bi có kích thước danh nghĩa 6 inch, thường được quy đổi tương ứng với DN150, sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy trong đường ống. Van có khả năng đóng/mở nhanh và thường dùng trong các hệ thống nước, dầu khí, khí và đường ống công nghiệp.

Có vài điểm cần hiểu đúng về cách gọi này:

• Ball Valve = Ball + Valve, nghĩa là van có bộ phận đóng mở dạng bi cầu.
• 6 inch là kích thước danh nghĩa, không nhất thiết là đường kính đo thực tế của mọi bộ phận trên van. Chẳng hạn, đường kính ngoài thực tế của ống 6 inch theo tiêu chuẩn phổ biến là khoảng 168,3 mm.
• DN150 là cách gọi kích thước danh nghĩa theo hệ mét, thường được dùng tương đương với 6 inch.
• Kích thước thực tế của mặt bích, chiều dài van (face-to-face) và các chi tiết khác cần đối chiếu theo tiêu chuẩn và catalogue của nhà sản xuất.

Nguyên lý hoạt động của Ball Valve 6 inch

Nguyên lý của van bi khá trực quan:

1. Bên trong thân van có một viên bi, trên bi khoan một lỗ xuyên tâm.
2. Khi lỗ bi thẳng hàng với đường ống, dòng chảy đi qua van.
3. Khi xoay bi khoảng 90°, lỗ bi vuông góc với đường ống và dòng chảy bị chặn lại.
4. Việc xoay bi được thực hiện bằng tay gạt, hộp số, bộ truyền động khí nén hoặc bộ truyền động điện, tùy thiết kế.

Vì sao Ball Valve đóng/mở nhanh? Cơ cấu chỉ cần xoay 1/4 vòng để chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn. Vì vậy van bi đặc biệt phù hợp với các ứng dụng cần thao tác đóng/mở nhanh hoặc cần cách ly đoạn ống khi xử lý sự cố.

Cấu tạo Ball Valve 6 inch gồm những bộ phận nào?

Một Ball Va1ve 6 inch thường gồm các bộ phận chính sau:

• Thân van: chứa và bảo vệ các chi tiết bên trong, đồng thời là phần chịu áp suất chính.
• Bi van: chi tiết đóng/mở dòng chảy.
• Trục van: truyền chuyển động từ tay gạt, hộp số hoặc actuator đến viên bi.
• Seat van: vòng làm kín giữa bi và thân van.
• Gioăng làm kín: hạn chế rò rỉ ra môi trường ngoài, đặc biệt tại vị trí trục.
• Nắp van: phần ghép với thân để lắp bi và các chi tiết bên trong.
• Tay gạt hoặc hộp số: dùng để vận hành thủ công.
• Bộ truyền động (actuator): dùng khi cần điều khiển tự động bằng khí nén hoặc điện.

Trong đó, seat và gioăng là hai chi tiết quyết định nhiều đến khả năng làm kín và tuổi thọ van. Chúng cũng là phần dễ bị ảnh hưởng nhất bởi nhiệt độ và tính chất hóa học của môi chất.

Phân loại Ball Valve 6 inch phổ biến

Theo vật liệu

• Ball Valve inox 6 inch: khả năng chống ăn mòn tốt, phù hợp môi trường nước sạch, thực phẩm, hóa chất nhẹ hoặc khu vực có độ ẩm cao.
• Ball Valve thép carbon 6 inch: độ bền cơ học cao, thường dùng trong hệ thống dầu khí, hơi và đường ống công nghiệp.
• Ball Valve gang 6 inch: dùng trong một số hệ thống nước hoặc ứng dụng phù hợp với vật liệu này.
• Cấu hình vật liệu đặc biệt: dành cho môi trường ăn mòn mạnh hoặc điều kiện làm việc khắc nghiệt.

Theo kiểu kết nối

• Mặt bích (flanged): kết nối bằng bulong giữa hai mặt bích.
• Wafer: thân van kẹp giữa hai mặt bích của đường ống.
• Nối ren (threaded): ít phù hợp hơn ở kích thước lớn như 6 inch do khó đảm bảo độ kín và độ bền.
• Hàn đối đầu (butt weld): dùng khi cần độ kín và độ bền cao, ít phải tháo lắp.
• Hàn lồng (socket weld): ít gặp hơn ở kích thước lớn.

Với đường kính 6 inch, kết nối mặt bích là phương án thường được xem xét đầu tiên trong hệ thống công nghiệp nhờ thuận tiện khi lắp đặt và bảo trì.

Ball Valve 6 inch có những kiểu vận hành nào?

Van bi tay gạt

• Cấu tạo đơn giản, chi phí thấp hơn.
• Phù hợp vị trí dễ tiếp cận.
• Không tối ưu khi van lớn, mô-men vận hành cao hoặc cần tự động hóa.

Van bi hộp số

• Giảm lực thao tác cho người vận hành.
• Phù hợp van kích thước lớn.
• Hữu ích khi cần thao tác thủ công thường xuyên.

Van bi điều khiển khí nén

• Đóng/mở nhanh, phù hợp dây chuyền tự động.
• Cần hệ thống khí nén ổn định.

Van bi điều khiển điện

• Dễ tích hợp điều khiển từ xa.
• Phù hợp hệ thống tự động hóa.
• Cần nguồn điện phù hợp và chọn actuator đủ mô-men xoắn.

Thông số kỹ thuật cần quan tâm khi chọn Ball Valve 6 inch

Đây là phần quan trọng nhất khi lựa chọn. Bạn nên kiểm tra tối thiểu các thông số sau:

Lưu ý quan trọng: không nên chọn van chỉ dựa vào DN150. Một Ball Va1ve 6 inch có thể có khả năng chịu áp suất, nhiệt độ và môi chất rất khác nhau tùy thiết kế. Một vài điểm cần đặc biệt chú ý:

• Cấp áp suất thường được thể hiện bằng Class (ví dụ Class 150, 300) hoặc PN (ví dụ PN16, PN25). Cần chọn cấp phù hợp áp suất và nhiệt độ vận hành thực tế.
• Tiêu chuẩn mặt bích như ASME, EN hay JIS có thể có số lỗ bulong và kích thước khác nhau dù cùng danh nghĩa DN150.
• Nhiệt độ làm việc phải nằm trong giới hạn của cả vật liệu thân và vật liệu seat/gioăng.

Full Port và Reduced Port khác nhau như thế nào?

Vì sao cần quan tâm? Nếu hệ thống yêu cầu hạn chế tổn thất áp suất, cần lưu lượng lớn hoặc cần thông ống (ví dụ với dòng chảy có cặn), Full Port là lựa chọn đáng cân nhắc. Ngược lại, nếu không gian, trọng lượng hoặc chi phí là yếu tố ưu tiên và hệ thống chấp nhận tổn thất áp suất cao hơn, Reduced Port có thể phù hợp.

So sánh Ball Valve 6 inch với các loại van khác

Ball Valve và Butterfly Valve (van bướm)

• Ball Valve: đóng kín tốt, đóng/mở nhanh, phù hợp nhiều ứng dụng cần cách ly dòng chảy.
• Butterfly Valve: thiết kế gọn, trọng lượng thường nhẹ hơn, hay được dùng ở đường kính lớn khi cần tiết kiệm không gian và chi phí.

Ball Valve và Gate Valve (van cổng)

• Ball Valve: thao tác nhanh, chỉ cần xoay 1/4 vòng.
• Gate Valve: thường dùng cho đóng/mở dòng chảy hoàn toàn, hành trình đóng/mở dài hơn nên thao tác chậm hơn.

Đừng chọn van chỉ vì thông số "6 inch". Loại van phù hợp phụ thuộc vào toàn bộ điều kiện vận hành: môi chất, áp suất, tần suất đóng/mở, không gian lắp đặt và ngân sách.

Ball Valve 6 inch được sử dụng ở đâu?

Ball Va1ve 6 inch xuất hiện trong nhiều nhóm ứng dụng:

• Hệ thống cấp và xử lý nước.
• Nhà máy xử lý nước thải.
• Hệ thống dầu khí.
• Đường ống dẫn khí.
• Hệ thống HVAC và công nghiệp.
• Nhà máy hóa chất.
• Hệ thống PCCC, trong trường hợp sản phẩm đáp ứng yêu cầu thiết kế và tiêu chuẩn liên quan.
• Các dây chuyền sản xuất công nghiệp.

Theo từng loại môi chất, bạn cần lưu ý:

• Nước: chú trọng vật liệu, áp suất và tiêu chuẩn kết nối.
• Dầu: cần xem xét khả năng tương thích vật liệu và các yêu cầu an toàn.
• Khí: đặc biệt chú ý khả năng làm kín, cấp áp suất và tiêu chuẩn áp dụng.
• Hóa chất: phải kiểm tra khả năng tương thích của thân van, seat và gioăng với môi chất cụ thể.

Những sai lầm thường gặp khi chọn Ball Va1ve 6 inch

1. Chỉ nhìn kích thước 6 inch. Size không quyết định toàn bộ khả năng làm việc của van.

2. Không kiểm tra áp suất. Van phải có cấp áp suất phù hợp với điều kiện vận hành, bao gồm cả trường hợp áp suất tăng đột ngột.

3. Bỏ qua nhiệt độ. Nhiệt độ ảnh hưởng đến vật liệu và đặc biệt là gioăng, seat làm kín.

4. Chọn sai vật liệu. Đặc biệt nguy hiểm khi dùng với hóa chất hoặc môi chất có tính ăn mòn.

5. Không kiểm tra tiêu chuẩn mặt bích. Hai hệ thống có thể cùng DN150 nhưng dùng tiêu chuẩn kết nối khác nhau, dẫn đến không lắp lẫn được.

6. Dùng van bi để điều tiết liên tục trong khi van không được thiết kế cho mục đích đó. Ball Valve thường phù hợp nhất với nhiệm vụ đóng/mở (on/off). Điều tiết ở trạng thái mở một phần trong thời gian dài có thể gây mòn seat và giảm độ kín.

Cách chọn Ball Va1ve 6 inch phù hợp

Bạn có thể dùng checklist sau khi làm việc với nhà cung cấp hoặc bộ phận kỹ thuật:

• ☐ Xác định đường kính danh nghĩa: 6 inch / DN150
• ☐ Xác định môi chất
• ☐ Xác định áp suất làm việc
• ☐ Xác định nhiệt độ làm việc
• ☐ Kiểm tra vật liệu thân van
• ☐ Kiểm tra seat và gioăng
• ☐ Xác định kiểu kết nối
• ☐ Kiểm tra Full Port/Reduced Port
• ☐ Chọn phương thức vận hành
• ☐ Kiểm tra tiêu chuẩn thiết kế
• ☐ Xác nhận kích thước face-to-face và không gian lắp đặt
• ☐ Kiểm tra chứng chỉ, xuất xứ và tài liệu kỹ thuật nếu dự án yêu cầu

Công thức tư duy khi lựa chọn:

Size → Media → Pressure → Temperature → Material → Connection → Operation → Standard

Đi theo thứ tự này giúp bạn loại dần các cấu hình không phù hợp và thu hẹp về đúng loại van cần mua.

Lưu ý khi lắp đặt và vận hành Ball Va1ve 6 inch

• Làm sạch đường ống trước khi lắp để tránh cặn, mạt hàn hoặc dị vật làm hỏng bi và seat.
• Kiểm tra hướng và vị trí lắp đặt theo tài liệu của nhà sản xuất.
• Đảm bảo hai mặt bích đồng tâm, song song.
• Không dùng van để ép lệch hoặc kéo căng đường ống.
• Kiểm tra gioăng và bulong trước khi siết, siết đều theo trình tự chéo.
• Không vận hành vượt quá thông số cho phép về áp suất và nhiệt độ.
• Kiểm tra rò rỉ sau khi lắp và sau lần vận hành đầu tiên.
• Với van có actuator, cần kiểm tra nguồn điều khiển (khí nén hoặc điện) và mô-men xoắn.
• Bảo trì định kỳ theo điều kiện thực tế của hệ thống.

Câu hỏi thường gặp về Ball Va1ve 6 inch

Ball Va1ve 6 inch tương đương DN bao nhiêu?

Ball Va1ve 6 inch thường được gọi tương ứng với DN150, nhưng cần kiểm tra tiêu chuẩn kích thước cụ thể của sản phẩm.

Ball Va1ve 6 inch dùng cho môi chất nào?

Có thể sử dụng cho nước, khí, dầu và nhiều môi chất công nghiệp khác, nếu vật liệu, cấp áp suất, nhiệt độ và cấu hình van phù hợp.

Ball Va1ve 6 inch nên dùng tay gạt hay hộp số?

Với van kích thước lớn, hộp số thường giúp giảm lực thao tác thủ công. Lựa chọn cuối cùng phụ thuộc vào thiết kế van và điều kiện vận hành.

Ball Va1ve 6 inch có thể dùng để điều tiết lưu lượng không?

Có những cấu hình được thiết kế cho mục đích điều tiết, nhưng van bi thông thường được dùng chủ yếu để đóng/mở dòng chảy. Nếu cần kiểm soát lưu lượng, bạn nên chọn đúng loại van thiết kế cho nhiệm vụ này.

Khi mua Ball Va1ve 6 inch cần cung cấp thông tin gì?

Nên cung cấp ít nhất: size DN150, môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối, tiêu chuẩn và phương thức vận hành.

Kết luận – Chọn đúng Ball Va1ve 6 inch cho hệ thống

Ba điểm cốt lõi cần nhớ khi chọn Ball Va1ve 6 inch:

1. Ball Va1ve 6 inch thường tương ứng với DN150, nhưng đó mới chỉ là kích thước danh nghĩa.
2. Không nên lựa chọn chỉ dựa vào kích thước, vì cùng cỡ 6 inch vẫn có rất nhiều cấu hình khác nhau.
3. Cần đối chiếu môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và phương thức vận hành trước khi quyết định.

Chọn đúng ngay từ đầu giúp hệ thống vận hành an toàn, ổn định, đồng thời tránh chi phí thay thế hoặc sửa chữa về sau.
