Van 1 1 2 Inch (DN40): Thông Số, Phân Loại & Ứng Dụng

Một kỹ thuật viên cần thay van trên đường ống. Bản vẽ ghi van 1 1/2, catalogue lại ghi DN40, còn thước kẹp đo được đường kính ống khoảng 48 mm. Ba con số khác nhau cùng chỉ một thứ, và chỉ cần hiểu sai một trong số đó là có thể mua nhầm van, lắp không vừa hoặc phải chờ đổi hàng.

Van 1 1/2 inch (còn viết là van 1½ inch) là cách gọi kích thước danh nghĩa, phổ biến nhất tương ứng với DN40. Tuy vậy, kích thước thực tế của thân van, đường kính ngoài ống và kiểu kết nối có thể khác nhau tùy tiêu chuẩn. Bài viết này giúp bạn đi từ 1 1/2 inch → DN40 → loại van → thông số → ứng dụng → mua đúng sản phẩm.

Van 1 1 2 inch là gì?

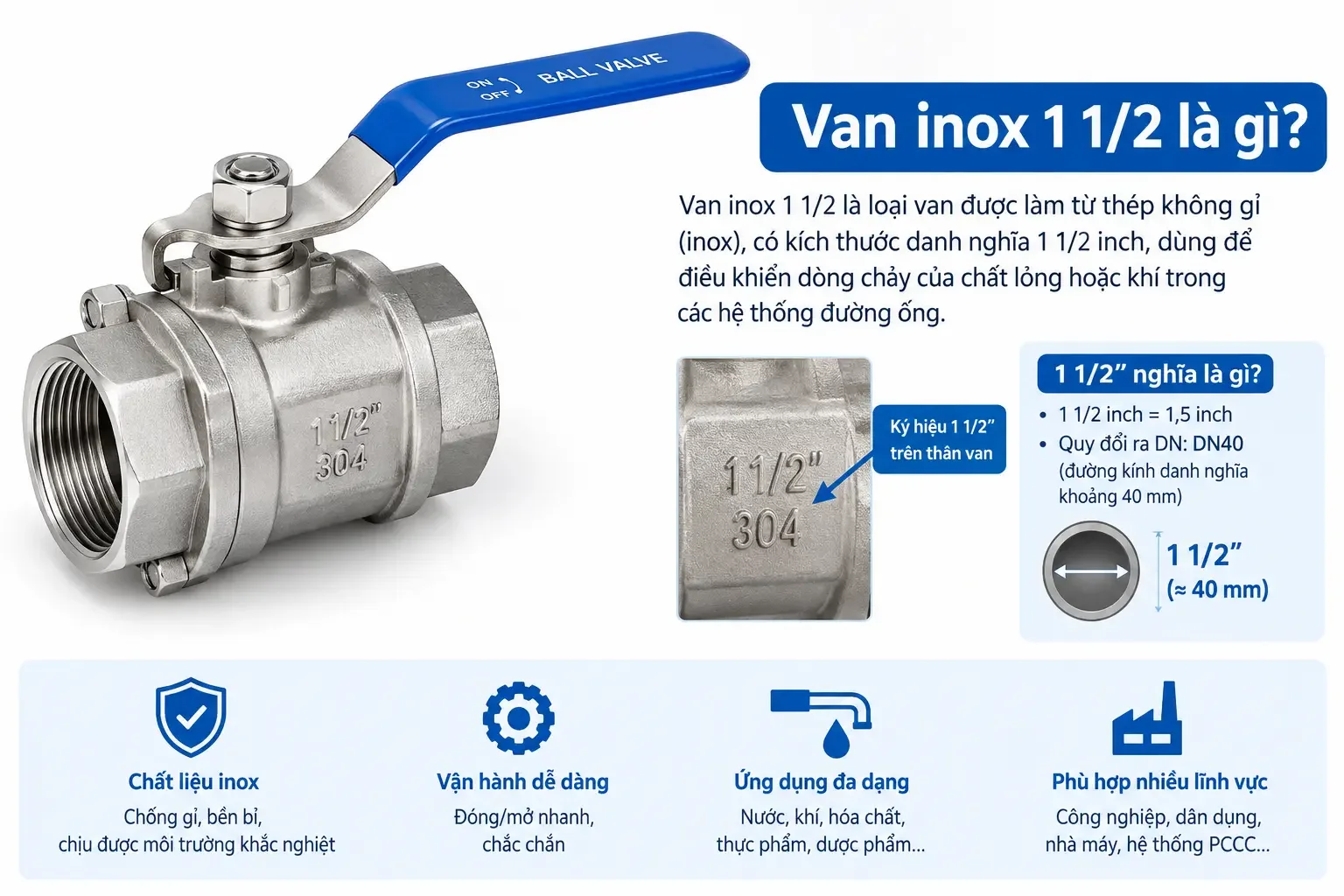

Van 1 1/2 inch là cách gọi kích thước danh nghĩa của van dùng trong hệ thống đường ống, thường tương ứng với DN40. Cỡ này phổ biến trong hệ thống cấp nước, HVAC, PCCC, khí nén và nhiều hệ thống công nghiệp.

Về mặt quy đổi:

• 1 1/2 inch = 1,5 inch
• 1 inch = 25,4 mm, nên 1,5 inch ≈ 38,1 mm

Con số 38,1 mm chỉ là kết quả đổi đơn vị. Bạn không nên hiểu rằng van 1 1/2 inch có đường kính thực tế đúng 38,1 mm. Kích thước danh nghĩa (dùng để gọi tên, phân cỡ) và kích thước thực tế (đường kính ngoài, đường kính trong, kích thước mặt bích) là hai khái niệm khác nhau.

Van 1 1 2 inch có phải DN40 không?

Trong đa số trường hợp, có. Van 1 1/2 inch và van DN40 cùng chỉ một cấp kích thước danh nghĩa. Để đọc đúng thông số, bạn cần phân biệt các khái niệm sau:

• Inch: đơn vị gọi tên kích thước theo hệ Anh/Mỹ (NPS).
• DN (Diameter Nominal): kích thước danh nghĩa theo hệ mét, không có đơn vị.
• Đường kính ngoài (OD): với ống thép DN40, OD thường là 48,3 mm. Ngoài thực tế, người ta hay gọi là "ống phi 48".
• Đường kính trong (ID): thay đổi theo độ dày thành ống.

Vì vậy, khi thấy "ống phi 48" hay "van DN40", bạn đang nói về cùng nhóm kích thước với "1 1/2 inch", dù ba con số nghe rất khác nhau.

Nguyên lý và bản chất của kích thước 1 1 2 inch

Vì sao 1 1 2 inch thường được gọi là DN40?

Hệ thống đường ống dùng kích thước danh nghĩa để phân cỡ cho thiết bị và phụ kiện, giúp van, ống, mặt bích và khớp nối của nhiều hãng lắp được với nhau. Kích thước danh nghĩa chỉ là "tên gọi", không phải số đo chính xác của bất kỳ bộ phận nào.

Hệ inch và hệ DN xuất phát từ hai truyền thống khác nhau, nên người ta xây dựng bảng tương ứng giữa chúng: 1 1/2 inch ↔ DN40. Đây là lý do bạn không nên quy đổi inch sang mm một cách máy móc, vì kết quả sẽ không khớp với bảng tiêu chuẩn.

Kích thước van ảnh hưởng gì đến hệ thống?

Kích thước van tác động đến nhiều mặt của hệ thống:

• Khả năng lưu lượng: van quá nhỏ so với đường ống sẽ cản dòng.
• Tổn thất áp suất: tiết diện thông qua càng hẹp, tổn thất càng lớn.
• Khả năng kết nối: kích thước phải khớp với ống, mặt bích hoặc ren của hệ thống.
• Không gian lắp đặt: mỗi loại van có chiều dài, chiều cao và độ mở tay gạt khác nhau.
• Khả năng thay thế van cũ: van mới cần tương thích kích thước và kiểu kết nối để không phải sửa lại đường ống.

Các loại van 1 1 2 inch phổ biến

Ở cỡ DN40, bạn sẽ gặp nhiều dạng van với mục đích sử dụng khác nhau. Chọn đúng loại quan trọng không kém chọn đúng kích thước.

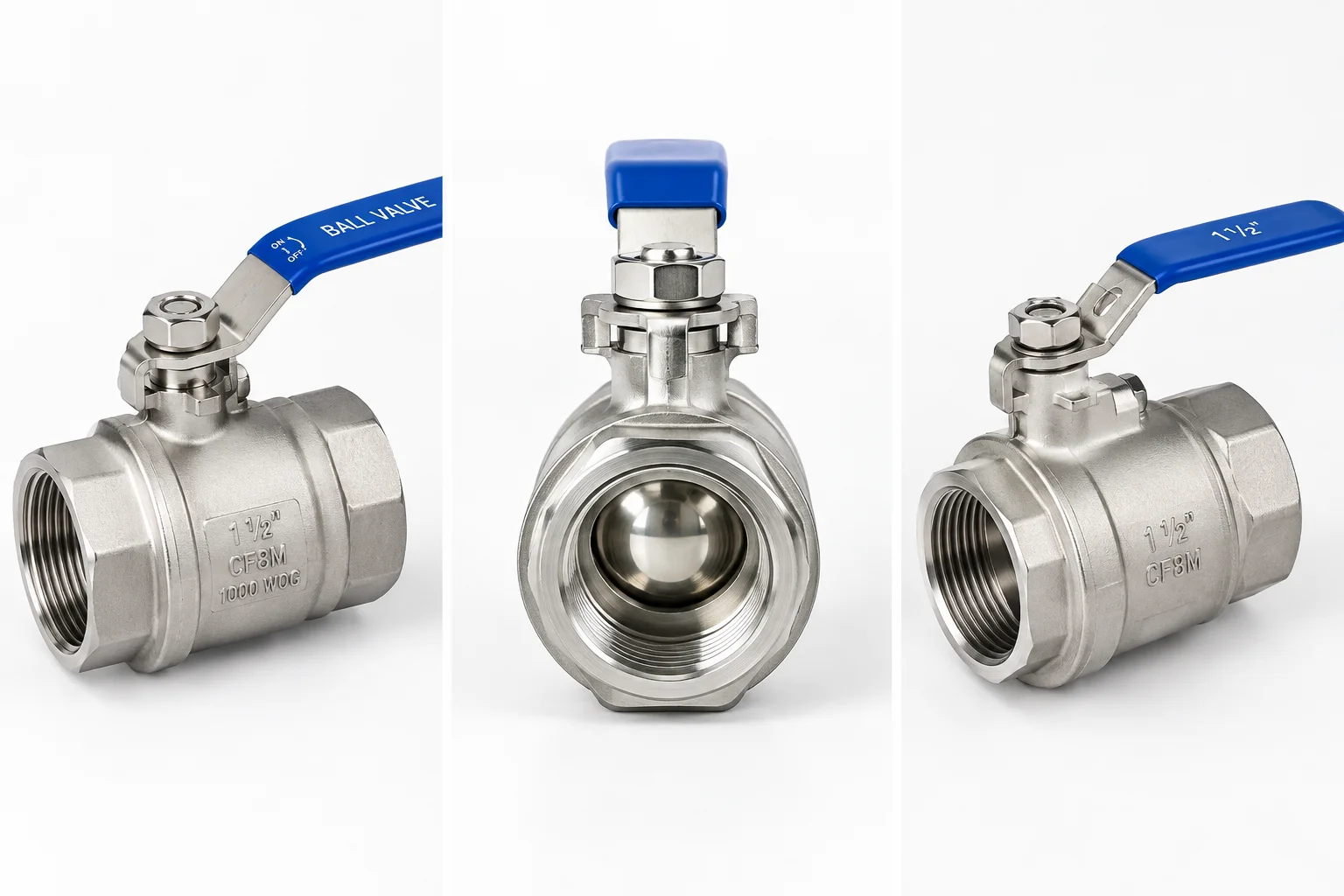

Van bi 1 1 2 inch

Van bi là lựa chọn rất phổ biến ở cỡ này nhờ:

• Đóng/mở nhanh, chỉ cần xoay tay gạt một phần tư vòng.
• Kết cấu tương đối gọn.
• Phù hợp với hệ thống cần đóng mở thường xuyên.
• Có nhiều lựa chọn kết nối: ren, bích, hàn hoặc clamp.

Van cổng 1 1 2 inch

Van cổng thường dùng để đóng/mở hoàn toàn dòng chảy. Khi mở hết, dòng chảy tương đối thông thoáng và ít cản trở. Bạn không nên dùng van cổng để điều tiết liên tục, vì cửa van dễ mòn và rung khi mở ở vị trí lưng chừng.

Van bướm 1 1 2 inch

Van bướm có thiết kế gọn, trọng lượng thường nhẹ và phù hợp với không gian lắp đặt hạn chế. Ở cỡ DN40, dạng này ít phổ biến hơn van bi, nhưng vẫn có trong các hệ thống HVAC và công nghiệp.

Van một chiều 1 1 2 inch

Van một chiều ngăn dòng chảy ngược, bảo vệ bơm và đường ống. Các dạng phổ biến gồm lá lật, lò xo, cánh bướm. Bạn cần chọn theo hướng dòng chảy và điều kiện vận hành, vì mỗi dạng có yêu cầu lắp đặt riêng.

Van giảm áp và van điều khiển 1 1 2 inch

Khi hệ thống cần kiểm soát áp suất hoặc lưu lượng, bạn dùng van giảm áp, van điều khiển hoặc van cầu. Các loại này được thiết kế để làm việc ở vị trí mở một phần, khác với van bi hay van cổng vốn chỉ phù hợp đóng/mở.

Thông số kỹ thuật cần quan tâm khi chọn van 1 1 2 inch

Phần này có giá trị thực tế cao nhất khi bạn chuẩn bị đặt mua. Bảng dưới đây liệt kê các thông số cần kiểm tra:

Áp suất bao nhiêu là phù hợp?

Không nên mặc định mọi van 1 1/2 inch có cùng mức áp suất. Hai van cùng cỡ DN40 có thể chênh nhau nhiều về khả năng chịu áp, tùy vật liệu và thiết kế. Bạn cần xem:

• PN (ví dụ PN10, PN16, PN25) hoặc Class (ví dụ Class 150) nếu sản phẩm theo hệ tiêu chuẩn Mỹ.
• Vật liệu thân và gioăng.
• Nhiệt độ làm việc, vì khả năng chịu áp thường giảm khi nhiệt độ tăng.
• Loại môi chất.
• Catalogue của nhà sản xuất.

Nguyên tắc chung là áp suất làm việc của van phải bằng hoặc cao hơn áp suất lớn nhất của hệ thống, và bạn nên ưu tiên xác nhận trên datasheet của đúng model định mua.

So sánh van 1 1 2 inch với các kích thước phổ biến

Van 1 1 2 inch và DN40 có hoàn toàn giống nhau không?

Trong nhiều trường hợp, hai cách gọi chỉ cùng một cấp kích thước danh nghĩa. Tuy nhiên, "cùng cấp" không đồng nghĩa với "lắp lẫn được trong mọi tình huống". Ví dụ, van ren theo chuẩn BSP và van ren theo chuẩn NPT đều gọi là 1 1/2 inch nhưng ren không tương thích hoàn toàn. Van bích theo các chuẩn PN, ANSI/ASME hay JIS đều có cỡ DN40 nhưng khác nhau về đường kính vòng bu lông và kích thước bích. Vì vậy, ngoài kích thước, bạn luôn cần đối chiếu tiêu chuẩn kết nối.

Tại sao chọn sai van 1 1 2 inch có thể gây vấn đề?

Chọn sai van không chỉ là chuyện lắp không vừa. Các sự cố thường gặp gồm:

• Sai kích thước kết nối: phải làm thêm phụ kiện chuyển đổi, tăng chi phí và điểm rò rỉ.
• Không tương thích tiêu chuẩn ren/bích: ren không khít, bích không thẳng lỗ bu lông.
• Áp suất van thấp hơn hệ thống: nguy cơ rò rỉ, hư hỏng, thậm chí mất an toàn.
• Vật liệu không phù hợp môi chất: van bị ăn mòn hoặc gioăng bị phá hủy nhanh.
• Nhiệt độ vượt giới hạn: gioăng và vật liệu xuống cấp sớm.
• Chọn sai loại van cho mục đích điều tiết: dùng van chỉ phù hợp đóng/mở để điều tiết sẽ nhanh hỏng.
• Lắp van một chiều sai hướng: van không hoạt động đúng chức năng, có thể chặn luôn dòng chảy.

Những lỗi này thường chỉ lộ ra sau khi đã lắp đặt, nên kiểm tra kỹ từ đầu luôn rẻ hơn sửa chữa về sau.

Van 1 1 2 inch được sử dụng ở đâu?

Hệ thống cấp nước

Van DN40 thường xuất hiện trong cấp nước dân dụng, nhà máy, tòa nhà và các trạm bơm, nơi cần đóng mở, cách ly hoặc bảo vệ đường ống.

Hệ thống HVAC

Trong hệ thống điều hòa không khí, van DN40 dùng trên đường nước lạnh, nước nóng, điều hòa trung tâm và chiller để cách ly thiết bị, điều chỉnh lưu lượng hoặc bảo trì.

Hệ thống PCCC

Tùy thiết kế và yêu cầu kỹ thuật, van DN40 có thể xuất hiện trong các đường ống và thiết bị liên quan đến PCCC. Với hệ thống này, bạn cần kiểm tra yêu cầu chứng nhận và tiêu chuẩn của công trình.

Hệ thống công nghiệp

Van DN40 cũng được dùng cho khí nén, dầu, nước công nghiệp và một số loại hóa chất, với điều kiện vật liệu van tương thích với môi chất.

Khi nào nên sử dụng van 1 1/2 inch?

Bạn nên chọn van 1 1/2 inch khi hệ thống đáp ứng các điều kiện sau:

• Đường ống yêu cầu kích thước danh nghĩa DN40.
• Lưu lượng phù hợp với thiết kế.
• Áp suất nằm trong giới hạn của van.
• Môi chất tương thích với vật liệu van.
• Kiểu kết nối phù hợp với đường ống hiện có.
• Nhiệt độ nằm trong phạm vi cho phép.

Những sai lầm thường gặp khi mua van 1 1/2 inch

• Chỉ nhìn kích thước mà bỏ qua áp suất.
• Nhầm 1 1/2 inch với đường kính thực tế 38,1 mm.
• Không kiểm tra kiểu kết nối (ren, bích, clamp) và tiêu chuẩn đi kèm.
• Không xác định môi chất trước khi chọn vật liệu.
• Không kiểm tra nhiệt độ làm việc.
• Chọn van chỉ phù hợp đóng/mở để dùng cho điều tiết.

Cách chọn van 1 1/2 inch đúng nhu cầu

Bạn có thể đi theo sáu bước sau:

Bước 1: Xác định đường kính danh nghĩa. Đối chiếu bản vẽ hoặc ống thực tế để xác nhận 1 1/2 inch / DN40.

Bước 2: Xác định môi chất. Nước, khí, dầu, hơi hay hóa chất sẽ quyết định vật liệu thân và gioăng.

Bước 3: Xác định áp suất và nhiệt độ. Lấy mức lớn nhất mà hệ thống có thể đạt, kể cả trường hợp quá độ.

Bước 4: Chọn vật liệu. Đồng, gang, inox hay thép tùy môi chất, môi trường lắp đặt và ngân sách.

Bước 5: Chọn kiểu kết nối. Ren, bích hay clamp, kèm tiêu chuẩn (BSP/NPT, PN/ANSI/JIS).

Bước 6: Chọn kiểu van và phương thức vận hành. Van bi, cổng, bướm hay một chiều, vận hành bằng tay gạt, tay quay hoặc actuator.

Checklist trước khi đặt mua van 1 1/2 inch

• Kích thước: 1 1/2 inch / DN40
• Loại van phù hợp
• Vật liệu thân van
• Vật liệu gioăng
• Áp suất làm việc
• Nhiệt độ làm việc
• Môi chất
• Kiểu kết nối
• Tiêu chuẩn kết nối
• Hướng dòng chảy nếu là van một chiều
• Catalogue/datasheet
• Chứng từ nếu công trình yêu cầu

Câu hỏi thường gặp về van 1 1/2 inch

1. Van 1 1/2 inch là DN bao nhiêu?
Van 1 1/2 inch thường được quy đổi theo kích thước danh nghĩa là DN40. Tuy nhiên, bạn vẫn cần kiểm tra tiêu chuẩn sản phẩm khi lựa chọn.

2. 1 1/2 inch có phải 38,1 mm không?
Không hoàn toàn. 38,1 mm là kết quả quy đổi đơn vị của 1,5 inch, trong khi kích thước danh nghĩa của ống và van không nhất thiết bằng đường kính thực tế. Ví dụ, ống thép DN40 có đường kính ngoài khoảng 48,3 mm.

3. Van 1 1/2 inch có những loại nào?
Phổ biến gồm van bi, van cổng, van bướm, van một chiều, van giảm áp và các loại van điều khiển tùy hệ thống.

4. Van 1 1/2 inch dùng cho nước được không?
Có. Nhiều loại van 1 1/2 inch được thiết kế cho hệ thống nước. Tuy nhiên, bạn cần kiểm tra vật liệu, áp suất, nhiệt độ và cấu tạo cụ thể của từng sản phẩm.

5. Làm sao chọn đúng van 1 1/2 inch?
Cần xác định tối thiểu kích thước, môi chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối, sau đó đối chiếu với thông số kỹ thuật của sản phẩm.

Van 1 1/2 inch – Lựa chọn đúng từ kích thước đến thông số

Van 1 1/2 inch thường tương ứng với DN40, nhưng kích thước chỉ là điểm khởi đầu. Để chọn đúng, bạn cần xét đồng thời loại van, vật liệu, áp suất, nhiệt độ, môi chất và kiểu kết nối. Catalogue và datasheet của nhà sản xuất là cơ sở quan trọng nhất để xác nhận sản phẩm trước khi đặt mua.

Bạn đang cần van 1 1/2 inch / DN40 cho hệ thống nước, HVAC, PCCC hoặc công nghiệp? Hãy cung cấp môi chất, áp suất, nhiệt độ và kiểu kết nối. Từ đó, bạn có thể xác định loại van và thông số phù hợp trước khi lựa chọn sản phẩm.
