Van nước tăng áp là gì? Nguyên lý, loại van và cách chọn

Vòi nước chảy yếu vào giờ cao điểm, áp suất lúc mạnh lúc yếu, hay vừa mở thêm một vòi là lưu lượng ở vòi kia tụt hẳn. Đây là những tình huống quen thuộc ở nhà cao tầng, hệ thống cấp nước dân dụng và nhiều công trình công nghiệp. Khi gặp tình trạng này, nhiều người tìm đến van tăng áp với hy vọng chỉ cần lắp thêm một chiếc van là nước sẽ mạnh hơn.

Thực tế không đơn giản như vậy. Van là thiết bị kiểm soát dòng chảy và áp suất, còn việc tạo thêm năng lượng cho dòng nước thường thuộc về bơm tăng áp. Nếu chọn sai thiết bị ngay từ đầu, hệ thống có thể tốn kém mà nước vẫn yếu.

Bài viết này giải thích van tăng áp là gì, vai trò của van trong kiểm soát áp suất và sự khác nhau giữa van với bơm. Bài cũng hướng dẫn cách chọn đúng loại, đúng kích thước, cùng những sai lầm cần tránh khi lắp đặt. Mục tiêu là giúp bạn xác định đúng nguyên nhân nước yếu trước khi quyết định mua thiết bị.

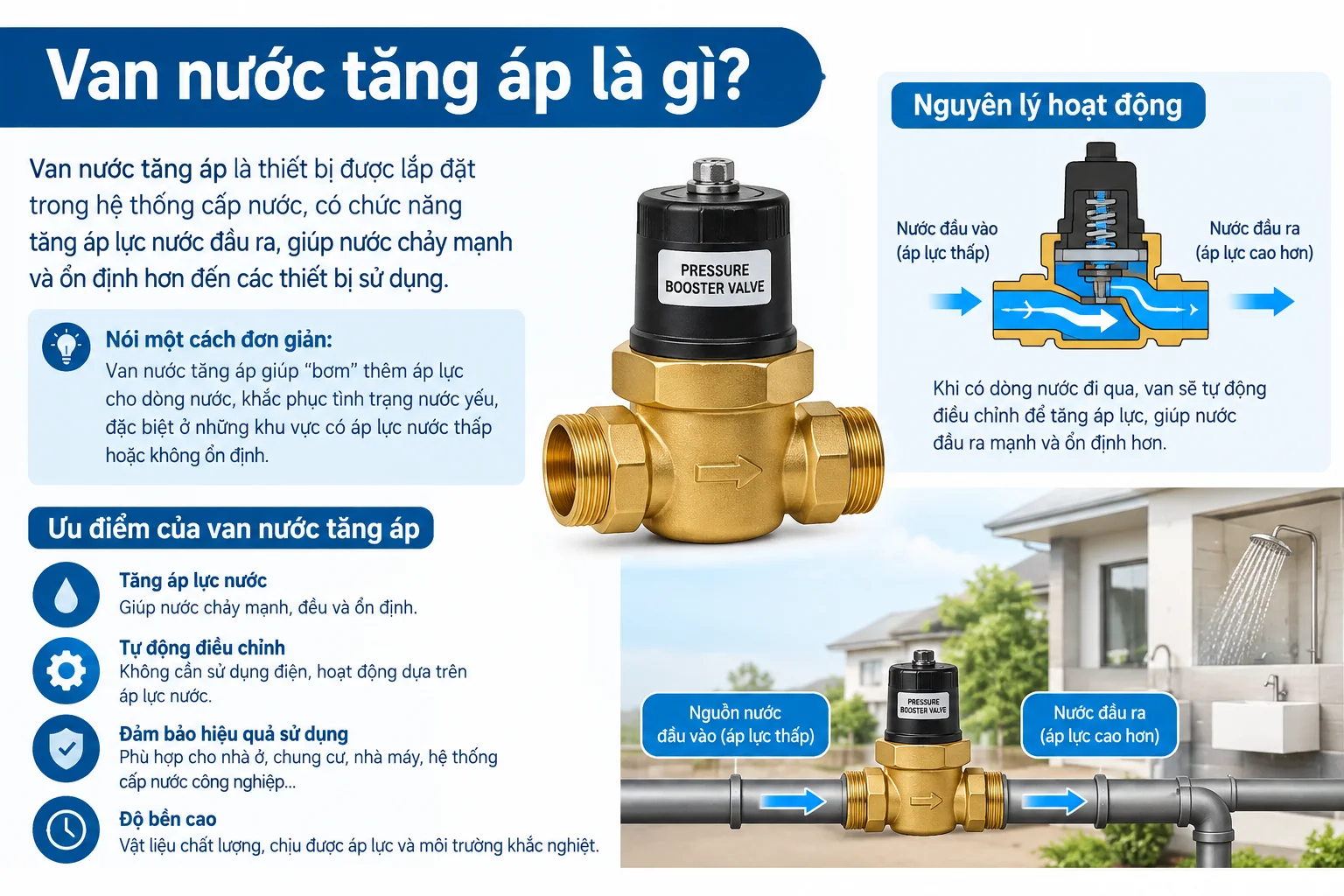

Van nước tăng áp là gì?

Van nước tăng áp là cách gọi phổ biến của các loại van dùng trong hệ thống cấp nước để kiểm soát, điều chỉnh hoặc duy trì áp suất theo yêu cầu. Tùy cấu tạo, van có thể hoạt động độc lập nhờ áp lực dòng nước, hoặc kết hợp với bơm và bộ điều khiển để hệ thống vận hành ổn định hơn.

Cần lưu ý rằng "tăng áp" trong thực tế có thể được hiểu theo nhiều nghĩa. Có người muốn nước mạnh hơn ở vòi. Có người cần áp suất ổn định hơn dù lưu lượng dùng thay đổi. Có người lại cần giữ áp không vượt ngưỡng để bảo vệ thiết bị. Không phải loại van nào cũng trực tiếp tạo ra áp suất mới.

Vì vậy nên phân biệt rõ các nhóm thiết bị thường bị gộp chung:

• Van điều áp: giữ áp suất phía sau van ở mức cài đặt.
• Van giảm áp: hạ áp suất đầu vào cao xuống mức phù hợp với thiết bị phía sau.
• Van duy trì áp suất: giữ áp suất phía trước van không thấp hơn giá trị thiết lập.
• Van điều khiển áp suất: dùng trong hệ thống cần kiểm soát chính xác, thường có bộ điều khiển pilot.
• Bơm tăng áp: thiết bị tạo thêm năng lượng để đẩy nước đi với áp suất cao hơn.

"Van tăng áp" thiên về cách gọi thương mại và thói quen tìm kiếm hơn là tên kỹ thuật chính xác. Khi làm việc với nhà cung cấp hay kỹ sư, bạn nên mô tả rõ nhu cầu (cần giữ áp, giảm áp hay nâng áp) để được tư vấn đúng loại thiết bị.

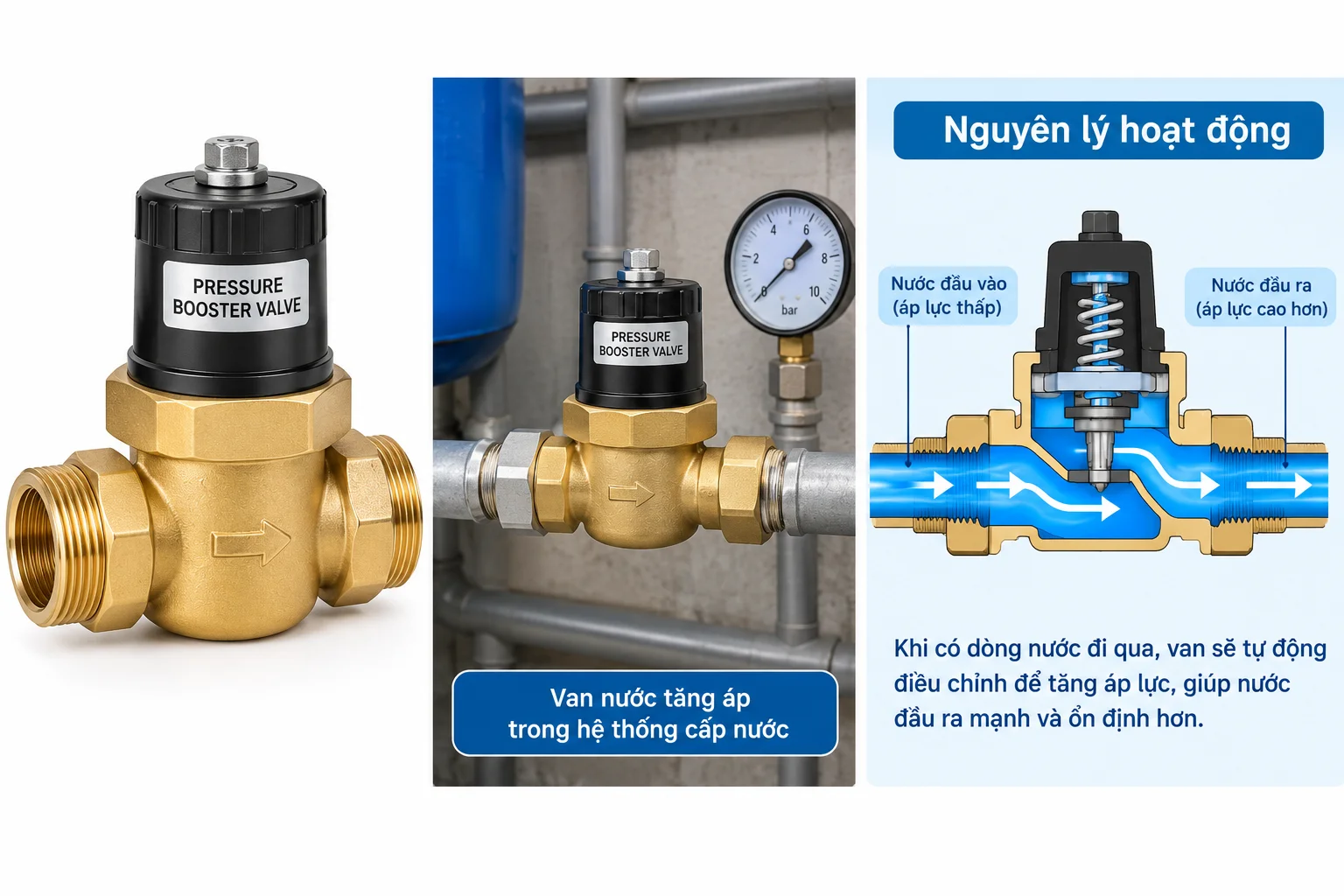

Nguyên lý hoạt động của van nước tăng áp

Dòng nước đi theo trình tự: nguồn nước → đường ống → van → thiết bị sử dụng. Tùy loại van, nguyên lý hoạt động sẽ khác nhau, nhưng về cơ bản diễn ra như sau:

1. Nước đi vào van.
2. Áp suất tác động lên cơ cấu đóng/mở hoặc màng van.
3. Van điều chỉnh tiết diện dòng chảy, mở rộng hoặc thu hẹp.
4. Áp suất phía sau van được kiểm soát theo giá trị thiết kế.
5. Khi kết hợp với bơm và bộ điều khiển, hệ thống duy trì áp suất ổn định hơn khi lượng nước sử dụng thay đổi.

Điều quan trọng là hiểu vì sao van không thể tự "tạo" áp. Áp suất trong đường ống phụ thuộc vào nguồn cấp, độ cao, tổn thất trên đường ống, lưu lượng và các thiết bị trên tuyến. Van không có nguồn năng lượng riêng để đẩy nước mạnh hơn. Ví dụ, một van điều áp cài đặt ở mức cao hơn áp suất đầu vào cũng không thể làm áp suất đầu ra vượt qua áp suất mà nguồn cung cấp.

Vì vậy, nếu nguồn cấp đủ áp nhưng bị dao động hoặc cần kiểm soát, van là giải pháp hợp lý. Nếu nguồn cấp thiếu áp, hệ thống thường cần bơm tăng áp, sau đó dùng van để điều khiển và bảo vệ.

Cấu tạo cơ bản của van nước tăng áp

Tùy dòng van, cấu tạo có thể đơn giản hoặc phức tạp, nhưng thường gồm các bộ phận chính sau:

• Thân van: chịu áp lực trực tiếp và chứa toàn bộ cơ cấu bên trong.
• Đĩa van, bi van hoặc cơ cấu điều tiết: đóng/mở hoặc thay đổi tiết diện dòng chảy.
• Màng van: phản ứng với sự thay đổi áp suất để điều khiển cơ cấu đóng/mở.
• Lò xo: tạo lực đối kháng, quyết định giá trị áp suất cài đặt ở nhiều loại van cơ.
• Trục van: truyền chuyển động từ màng hoặc tay điều chỉnh đến đĩa van.
• Bộ điều khiển hoặc pilot: có ở một số dòng van điều khiển áp suất, giúp điều chỉnh chính xác hơn.
• Gioăng làm kín: ngăn rò rỉ giữa các chi tiết và tại vị trí đóng.
• Cổng kết nối: ren, mặt bích hoặc kiểu kết nối khác để lắp vào đường ống.

Vật liệu cấu tạo ảnh hưởng trực tiếp đến độ bền, khả năng chịu áp, chịu nhiệt, chống ăn mòn và tuổi thọ van. Van đồng phổ biến ở hệ thống dân dụng, van inox phù hợp môi trường yêu cầu chống ăn mòn hoặc vệ sinh, còn van gang hoặc thép thường gặp ở đường ống kích thước lớn trong công nghiệp và PCCC. Chọn vật liệu không phù hợp với môi chất và điều kiện làm việc có thể khiến van xuống cấp nhanh dù thông số ban đầu đúng.

Các loại van nước tăng áp phổ biến

Người dùng thường tìm kiếm với từ khóa "van tăng áp" cho nhiều nhóm thiết bị khác nhau. Về mặt kỹ thuật, không phải tất cả đều mang tên "van tăng áp", nhưng đây là những nhóm hay gặp nhất trong các hệ thống cần kiểm soát hoặc nâng áp:

1. Van điều áp. Duy trì áp suất đầu ra ở mức mong muốn, dù áp suất đầu vào hoặc lưu lượng thay đổi. Thường dùng trong cấp nước dân dụng và công nghiệp.

2. Van duy trì áp suất. Giữ áp suất phía trước van theo điều kiện cài đặt, phù hợp với hệ thống cần đảm bảo áp tối thiểu cho toàn tuyến.

3. Van điều khiển áp suất. Dùng trong hệ thống yêu cầu kiểm soát chính xác hơn, thường vận hành theo nguyên lý pilot và phù hợp đường ống lớn.

4. Van điện từ kết hợp hệ thống tăng áp. Đóng/mở dòng nước bằng tín hiệu điện, thường nằm trong hệ thống điều khiển tự động.

5. Van một chiều trong hệ thống tăng áp. Ngăn dòng chảy ngược, thường đi cùng bơm và các thiết bị tăng áp để bảo vệ hệ thống.

6. Bơm tăng áp kết hợp van điều khiển. Đây là cấu hình phổ biến khi nguồn nước không đáp ứng đủ áp suất: bơm tạo áp, van kiểm soát và bảo vệ.

Nhóm số 6 thực chất là một cấu hình hệ thống chứ không phải một loại van riêng lẻ. Khi liên hệ nhà cung cấp, bạn nên nêu rõ mình cần chức năng gì thay vì chỉ dùng tên gọi chung.

Thông số kỹ thuật cần quan tâm khi chọn van nước tăng áp

Phần này ảnh hưởng trực tiếp đến việc mua đúng hay sai thiết bị. Các thông số cần kiểm tra gồm:

• Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50...
• Kiểu kết nối: ren, mặt bích, clamp...
• Vật liệu: đồng, inox, gang, thép...
• Áp suất làm việc và dải điều chỉnh áp suất
• Nhiệt độ làm việc
• Môi chất: nước sạch, nước nóng, nước kỹ thuật...
• Lưu lượng
• Điện áp (đối với van điện)
• Tiêu chuẩn kết nối
• Thương hiệu, xuất xứ

Không nên chọn van chỉ dựa vào đường kính ống. Ống DN50 chưa chắc phải lắp van DN50, vì kích thước van cần dựa trên lưu lượng thực tế và cấu hình hệ thống. Một van quá nhỏ sẽ gây tổn thất áp suất lớn và tiếng ồn. Một van quá lớn có thể làm việc kém ổn định ở lưu lượng thấp và tốn chi phí không cần thiết.

Cách tiếp cận đúng là đối chiếu đồng thời: DN + lưu lượng + áp suất + môi chất + kiểu kết nối + điều kiện vận hành.

So sánh van nước tăng áp với bơm tăng áp

Đây là điểm dễ nhầm nhất khi tìm mua thiết bị. Bảng dưới đây tóm tắt sự khác nhau:

Kết luận: nếu nguồn nước đã có áp nhưng dao động hoặc cần kiểm soát, van có thể là giải pháp phù hợp. Nếu nguồn nước thực sự thiếu áp, thường phải xem xét bơm tăng áp, sau đó kết hợp các loại van cần thiết như van một chiều, van điều áp hoặc van điều khiển để bảo vệ và kiểm soát hệ thống. Hai nhóm thiết bị này không thay thế mà bổ trợ cho nhau.

Van nước tăng áp được sử dụng ở đâu?

Hệ thống cấp nước dân dụng

Nhà phố, chung cư và nhà cao tầng dùng van để ổn định áp suất, nhất là ở khu vực áp lực nước không đều giữa các thời điểm trong ngày. Van điều áp giúp bảo vệ thiết bị vệ sinh, máy nước nóng và máy giặt khỏi áp suất quá cao.

Hệ thống PCCC

Hệ thống cấp nước chữa cháy cần kiểm soát áp suất theo đúng thiết kế. Van được dùng để duy trì, giảm hoặc điều khiển áp tại các tuyến khác nhau, kết hợp với trạm bơm.

Nhà máy và hệ thống công nghiệp

Van xuất hiện ở đường ống cấp nước, hệ thống xử lý nước, dây chuyền sản xuất và trạm bơm. Ở đây yêu cầu về độ bền, độ chính xác và khả năng vận hành liên tục thường cao hơn nhiều so với dân dụng.

Hệ thống HVAC và M&E

Trong hệ thống tuần hoàn nước, cấp nước kỹ thuật của tòa nhà, van giúp cân bằng áp suất giữa các nhánh, bảo vệ thiết bị và hỗ trợ điều khiển tự động.

Khi nào nên dùng van nước tăng áp?

Bạn nên xem xét sử dụng van khi:

• Áp suất cần được kiểm soát chặt chẽ.
• Hệ thống có biến động áp suất theo thời điểm hoặc theo lượng nước sử dụng.
• Cần duy trì áp suất ổn định cho thiết bị phía sau.
• Cần kết hợp với bơm tăng áp trong cùng một hệ thống.
• Cần bảo vệ đường ống và thiết bị khỏi áp suất quá cao.
• Hệ thống yêu cầu điều khiển tự động.

Bạn không nên chỉ mua van khi:

• Nguồn nước hoàn toàn không đủ áp.
• Đường ống bị tắc nghẽn.
• Bộ lọc bị bẩn.
• Đường ống quá nhỏ so với nhu cầu.
• Hệ thống có rò rỉ.
• Bơm yếu hoặc chọn sai công suất.

Trong các trường hợp thứ hai, việc thay van chỉ tốn chi phí mà không giải quyết được nguyên nhân gốc. Kiểm tra hệ thống trước khi mua thiết bị luôn là bước tiết kiệm nhất.

Những sai lầm thường gặp khi chọn và lắp van

Sai lầm 1: Nghĩ van có thể thay thế bơm. Van kiểm soát áp suất, không tạo thêm năng lượng cho dòng nước. Nguồn thiếu áp cần giải pháp khác.

Sai lầm 2: Chỉ chọn van theo DN. Kích thước ống chỉ là một yếu tố. Lưu lượng và áp suất mới quyết định van có phù hợp hay không.

Sai lầm 3: Không kiểm tra áp suất đầu vào. Van chỉ làm việc tốt trong phạm vi áp suất thiết kế. Đầu vào quá thấp hoặc quá cao đều khiến van hoạt động kém hoặc hỏng sớm.

Sai lầm 4: Lắp sai chiều dòng chảy. Nhiều loại van có mũi tên chỉ hướng trên thân. Lắp ngược có thể làm van không hoạt động hoặc hư hỏng cơ cấu bên trong.

Sai lầm 5: Không có bộ lọc trước van. Cặn bẩn dễ làm kẹt đĩa van, rách màng hoặc làm van đóng không kín.

Sai lầm 6: Không tính tổn thất áp suất. Mỗi van gây ra một mức tổn thất nhất định khi nước đi qua. Nếu không tính đến, áp suất thực tế cuối tuyến có thể thấp hơn kỳ vọng.

Cách chọn van nước tăng áp phù hợp

Bạn có thể làm theo quy trình 6 bước sau:

Bước 1: Xác định môi chất. Nước sạch, nước nóng, nước kỹ thuật hay môi chất khác. Mỗi loại đòi hỏi vật liệu và gioăng khác nhau.

Bước 2: Xác định áp suất đầu vào. Đo hoặc lấy thông số thực tế từ hệ thống, không nên ước chừng.

Bước 3: Xác định áp suất yêu cầu. Thiết bị phía sau cần áp suất bao nhiêu để hoạt động đúng, và giới hạn tối đa chịu được là bao nhiêu.

Bước 4: Tính lưu lượng. Dựa trên nhu cầu sử dụng thực tế, kể cả khi nhiều thiết bị dùng nước cùng lúc, thay vì chọn theo kích thước ống.

Bước 5: Chọn vật liệu. Đồng, inox, gang hoặc thép, tùy môi trường và điều kiện làm việc. Ví dụ, môi trường dễ ăn mòn nên ưu tiên inox, còn đường ống lớn trong công nghiệp thường dùng gang hoặc thép.

Bước 6: Kiểm tra kết nối và tiêu chuẩn. Kiểu ren hay mặt bích, kích thước DN và tiêu chuẩn đường ống phải khớp với hệ thống hiện có để tránh phải cải tạo thêm.

Checklist trước khi lắp đặt và vận hành

Trước khi lắp:

☐ Kiểm tra đúng model van đã chọn
☐ Kiểm tra DN
☐ Kiểm tra hướng dòng chảy
☐ Kiểm tra áp suất làm việc
☐ Làm sạch đường ống
☐ Kiểm tra gioăng và kết nối

Sau khi lắp:

☐ Mở van từ từ
☐ Kiểm tra rò rỉ
☐ Kiểm tra áp suất đầu vào và đầu ra
☐ Kiểm tra độ ổn định của dòng nước
☐ Điều chỉnh áp suất nếu thiết kế cho phép

Mở van từ từ giúp tránh hiện tượng va đập thủy lực, thứ có thể làm hỏng van và đường ống. Việc kiểm tra áp suất đầu vào và đầu ra sau khi lắp cũng cho biết van có hoạt động đúng như thiết kế hay không.

Câu hỏi thường gặp về van tăng áp

Van tăng áp có thực sự làm tăng áp suất nước không?

Không phải mọi loại van đều trực tiếp tạo thêm áp suất. Van chủ yếu kiểm soát dòng chảy hoặc áp suất. Nếu nguồn nước thiếu áp, hệ thống thường cần bơm tăng áp.

Van tăng áp có cần dùng điện không?

Tùy loại. Một số van cơ khí hoặc van điều áp hoạt động nhờ áp lực dòng nước, trong khi van điện và hệ thống điều khiển tự động cần nguồn điện.

Van tăng áp nên lắp trước hay sau bơm?

Vị trí phụ thuộc vào loại van và thiết kế hệ thống. Ví dụ, van một chiều thường đặt phía sau bơm, còn van điều áp thường đặt trước thiết bị cần bảo vệ. Cần dựa trên sơ đồ thủy lực, chức năng van và yêu cầu kiểm soát áp suất.

Làm sao chọn đúng kích thước van?

Không nên chỉ dựa vào DN đường ống. Cần xét lưu lượng, áp suất đầu vào, áp suất đầu ra, môi chất và kiểu kết nối.

Tại sao lắp van nhưng nước vẫn yếu?

Nguyên nhân có thể đến từ nguồn cấp thiếu áp, bơm không đủ công suất, đường ống nhỏ, bộ lọc tắc, cặn trong đường ống hoặc tổn thất áp suất lớn.

Chọn đúng van tăng áp để hệ thống vận hành ổn định

Ba ý quan trọng nhất cần nhớ:

1. Van tăng áp không đồng nghĩa với bơm tăng áp. Van kiểm soát, bơm tạo áp.
2. Cần xác định nguyên nhân áp lực nước yếu trước khi chọn thiết bị, vì nhiều trường hợp nước yếu do tắc lọc, ống nhỏ hay rò rỉ chứ không phải do thiếu van.
3. Việc lựa chọn phải dựa trên DN, lưu lượng, áp suất, vật liệu, môi chất và kiểu kết nối, không chỉ dựa vào kích thước ống hay giá.

Nếu bạn đang cần chọn van tăng áp cho hệ thống dân dụng, M&E hoặc công nghiệp, hãy chuẩn bị các thông tin sau: kích thước đường ống, áp suất đầu vào, áp suất yêu cầu và lưu lượng. Từ các thông số này có thể xác định loại van và cấu hình phù hợp hơn, tránh chọn sai thiết bị hoặc gây tổn thất áp suất không cần thiết.
