Lock Valve là gì? Phân loại, nguyên lý và cách lựa chọn

Lock Valve giải pháp khóa và cô lập dòng chảy trong hệ thống đường ống

Trong hệ thống cấp nước, hơi, khí nén, dầu hay hóa chất, van không chỉ để đóng/mở. Van còn phải cô lập một đoạn đường ống một cách chắc chắn khi bảo trì, sửa chữa hoặc xử lý sự cố.

Nếu chọn van không phù hợp, hệ thống có thể gặp các vấn đề sau:

• Không cô lập hoàn toàn được đường ống.
• Khó vận hành khi cần đóng khẩn cấp.
• Rò rỉ tại vị trí làm kín.
• Van không chịu được áp suất hoặc nhiệt độ làm việc.
• Vật liệu không tương thích với môi chất.

Lock Va1ve là thuật ngữ thường dùng để chỉ van hoặc cơ cấu van có chức năng khóa, cô lập dòng chảy. Ý nghĩa cụ thể phụ thuộc vào ngữ cảnh kỹ thuật và thiết kế sản phẩm. Bài viết này giúp bạn hiểu đúng khái niệm, nắm các loại van phổ biến và biết cách chọn cấu hình phù hợp với hệ thống của mình.

Lock Valve là gì?

Lock Valve là thuật ngữ dùng để chỉ van hoặc cơ cấu van được thiết kế nhằm đóng, khóa hoặc cô lập dòng môi chất trong đường ống. Tùy thiết kế, van có thể dùng tay gạt, tay quay, khóa cơ khí hoặc các cơ cấu điều khiển khác để kiểm soát trạng thái đóng/mở.

Chức năng chính của Lock Va1ve là ngăn dòng chảy khi cần và giữ van ở vị trí mong muốn. Van thường được lắp ở đầu nhánh, trước và sau thiết bị quan trọng (bơm, bộ lọc, đồng hồ, van điều khiển), hoặc tại các điểm phân đoạn hệ thống để có thể tách riêng từng khu vực.

Có hai điểm cần lưu ý:

• Lock Va1ve không phải một kiểu kết cấu van duy nhất. Đó có thể là van bi, van cổng, van bướm hay van cầu được trang bị thêm cơ cấu khóa.
• Cần phân biệt hai khái niệm: van có chức năng khóa/cô lập dòng chảy, và thiết bị khóa cơ cấu vận hành van (ví dụ khóa tay gạt bằng padlock để ngăn thao tác ngoài ý muốn).

Trong thực tế, một số tài liệu gọi nhóm này là van cô lập (isolation valve) hoặc van chặn (shut-off valve). Vì vậy khi tìm mua, bạn nên mô tả rõ nhu cầu thay vì chỉ dùng một tên gọi.

Nguyên lý hoạt động của Lock Valve

Nguyên lý chung của van khóa là một chu trình: tác động vào cơ cấu vận hành → bộ phận đóng thay đổi vị trí → tiết diện dòng chảy thay đổi → đường ống được mở, đóng hoặc cô lập.

• Trạng thái mở: bộ phận đóng (bi, đĩa hoặc cổng van) dịch chuyển khỏi đường dòng chảy, môi chất đi qua với tổn thất áp suất thấp.
• Trạng thái đóng: bộ phận đóng ép vào seat (đế van) và chặn dòng môi chất.
• Cơ cấu đóng kín: độ kín phụ thuộc chủ yếu vào vật liệu seat, gioăng và độ chính xác gia công.
• Khả năng khóa vị trí: cơ cấu khóa giữ van ở trạng thái đóng (hoặc mở) để tránh thao tác nhầm.

Tùy thiết kế, stem (trục van) truyền chuyển động từ tay gạt, tay quay hoặc bộ truyền động đến disc, ball hoặc gate bên trong thân van.

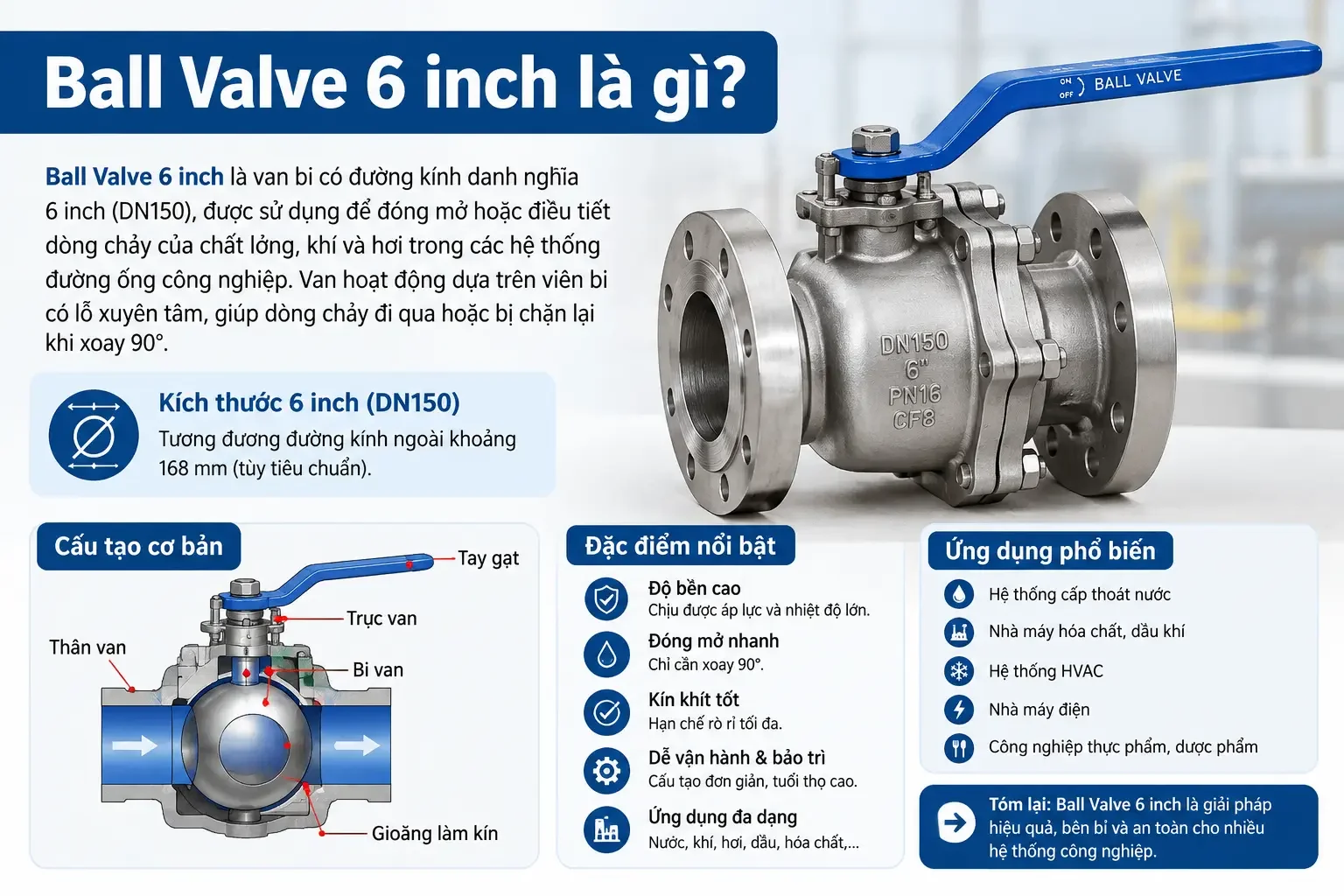

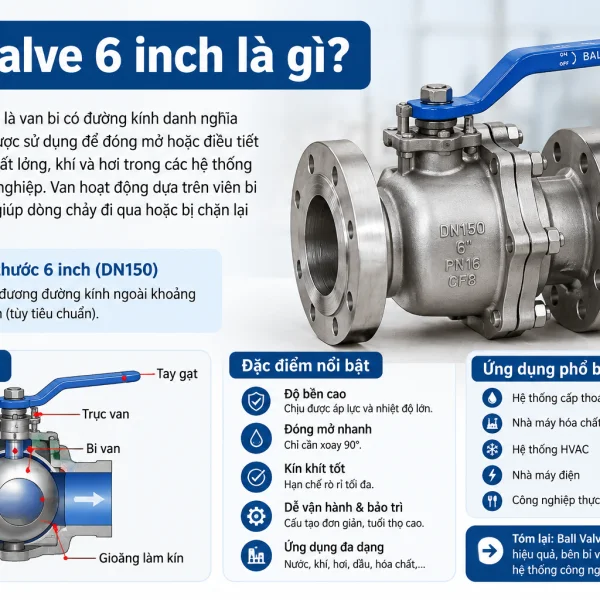

Ví dụ với van bi (Ball Valve): khi tay gạt song song với đường ống, van mở. Khi tay gạt vuông góc với đường ống, van đóng. Ở vị trí đóng, người vận hành có thể dùng tấm khóa hoặc lỗ khóa padlock trên tay gạt để hạn chế thao tác ngoài ý muốn. Cách thiết kế này giúp nhìn tay gạt là biết ngay trạng thái van.

Các loại Lock Valve phổ biến

Cách phân loại phổ biến nhất là theo kết cấu van. Cơ cấu khóa có thể được tích hợp vào nhiều loại trong số này.

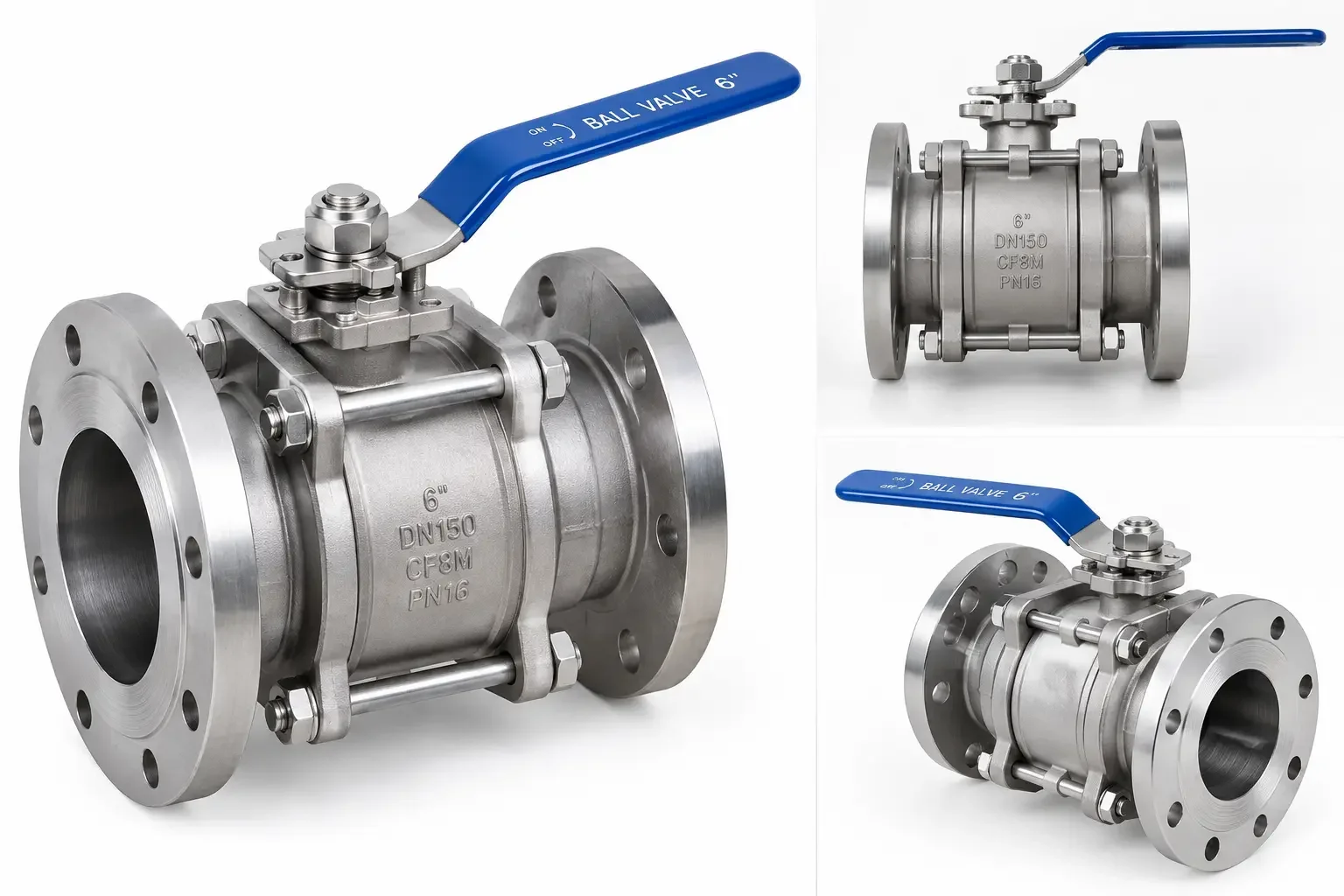

Lock Ball Valve

• Đóng/mở nhanh, chỉ cần quay 90 độ.
• Kết cấu nhỏ gọn, độ kín tốt.
• Phù hợp với nhiều hệ thống công nghiệp cỡ nhỏ và trung bình.

Lock Gate Valve

• Thường dùng cho mục đích đóng hoàn toàn hoặc cô lập.
• Tổn thất áp suất thấp khi mở hoàn toàn.
• Hay gặp trong đường ống nước, dầu khí và công nghiệp.

Lock Butterfly Valve

• Trọng lượng nhẹ, kích thước gọn.
• Phù hợp với đường kính lớn.
• Có thể tích hợp cơ cấu khóa tay gạt hoặc hộp số tay quay.

Lock Globe Valve

• Có khả năng điều tiết lưu lượng.
• Phù hợp khi cần kiểm soát dòng chảy bên cạnh chức năng đóng/mở.

Van có cơ cấu Lock/Lockable

Nhóm này tập trung vào chức năng khóa tay vận hành, hạn chế người không có thẩm quyền thay đổi trạng thái van.

Không nên coi Lock Va1ve là tên của một loại van duy nhất. Khi chọn, cần xác định đồng thời kết cấu van, cơ cấu khóa, môi chất và điều kiện làm việc.

Thông số kỹ thuật cần quan tâm khi chọn Lock Valve

Tại sao không nên chọn van chỉ dựa trên DN? Vì cùng một DN, ba hệ thống sau có thể đòi hỏi ba cấu hình hoàn toàn khác nhau:

• Hệ thống nước sạch: thân gang hoặc thép carbon, seat EPDM/PTFE thường đủ dùng.
• Hệ thống hơi nóng: cần vật liệu chịu nhiệt và áp, seat kim loại hoặc graphite.
• Hệ thống hóa chất ăn mòn: cần thép không gỉ hoặc vật liệu lót đặc biệt, gioăng tương thích với môi chất.

Đây cũng là phần bạn nên chuẩn bị sẵn khi liên hệ nhà cung cấp để nhận báo giá và catalogue chính xác.

So sánh Lock Valve với Ball Valve, Gate Valve và Butterfly Valve

Vì Lock Va1ve có thể là một trong các kết cấu trên, việc so sánh nên dựa trên đặc tính của từng loại van khi có tích hợp cơ cấu khóa:

Cách chọn nhanh:

• Cần đóng/mở nhanh: ưu tiên Ball Valve.
• Cần cô lập đường ống lớn: cân nhắc Gate Valve hoặc Butterfly Valve.
• Cần kết cấu gọn, trọng lượng thấp: chọn Butterfly Valve.
• Cần điều tiết lưu lượng: cân nhắc Globe Valve hoặc loại van chuyên dụng.

Lock Valve được sử dụng ở đâu?

Van khóa/cô lập xuất hiện ở hầu hết hệ thống đường ống, tiêu biểu là:

• Hệ thống cấp thoát nước và nhà máy xử lý nước.
• HVAC (điều hòa, thông gió, nước lạnh).
• Hệ thống hơi và khí nén.
• Dầu khí và hóa chất.
• Hệ thống PCCC.
• Nhà máy sản xuất và đường ống công nghiệp nói chung.

Khi nào nên dùng? Lock Va1ve đặc biệt phù hợp khi bạn cần:

• Cô lập một đoạn đường ống.
• Ngăn dòng chảy ngoài ý muốn.
• Bảo trì thiết bị phía sau van.
• Kiểm soát quyền thao tác van.
• Tăng tính an toàn khi vận hành.

Những sai lầm thường gặp khi lựa chọn Lock Valve

1. Chỉ nhìn kích thước DN. DN phù hợp không có nghĩa van phù hợp với toàn bộ hệ thống.

2. Bỏ qua áp suất và nhiệt độ. Van làm việc vượt giới hạn sẽ giảm tuổi thọ và tăng nguy cơ rò rỉ.

3. Chọn sai vật liệu. Môi chất ăn mòn cần thân, seat và gioăng tương thích, nếu không van sẽ hỏng rất nhanh.

4. Nhầm Lock Va1ve với Lockout Valve. Trước khi tìm mua, hãy xác định bạn đang cần:

• Van có chức năng khóa dòng.
• Van có thể khóa tay vận hành.
• Hoặc giải pháp lockout/tagout cho an toàn bảo trì.

5. Không kiểm tra tiêu chuẩn kết nối. Cần đối chiếu kiểu flange, ren (threaded), socket weld, butt weld hoặc wafer/lug với đường ống hiện hữu.

Cách lựa chọn Lock Va1ve phù hợp

Bạn có thể đi theo checklist 8 bước sau.

Bước 1 Xác định môi chất

Nước, hơi, khí, dầu hay hóa chất. Đây là yếu tố quyết định vật liệu và kiểu van.

Bước 2 Xác định kích thước

Xác định DN/NPS của đường ống thực tế.

Bước 3 Xác định áp suất

Xác định PN, Class hoặc áp suất làm việc thực tế, kèm hệ số an toàn phù hợp.

Bước 4 Xác định nhiệt độ

Kiểm tra nhiệt độ tối đa và tối thiểu, vì nhiệt độ ảnh hưởng đến vật liệu seat và gioăng.

Bước 5 Chọn vật liệu

Thép carbon, thép không gỉ, gang xám, gang cầu... tùy môi trường và môi chất.

Bước 6 Chọn kiểu kết nối

Ren, bích, hàn hoặc wafer/lug, sao cho khớp với hệ thống hiện có.

Bước 7 Xác định phương thức vận hành

• Tay gạt.
• Tay quay.
• Khí nén (pneumatic).
• Điện (electric).
• Thủy lực (hydraulic).

Bước 8 Xác định yêu cầu khóa

Nếu hệ thống cần kiểm soát thao tác, hãy xác định rõ:

• Lockable handle (tay gạt có thể khóa).
• Locking device (thiết bị khóa).
• Padlock provision (lỗ khóa padlock).
• Khả năng tương thích Lockout/Tagout.

Lưu ý khi lắp đặt và sử dụng Lock Va1ve

• Kiểm tra chiều dòng chảy nếu thiết kế van yêu cầu.
• Làm sạch đường ống trước khi lắp để tránh cặn bẩn làm hỏng seat.
• Không dùng van để điều tiết nếu nhà sản xuất không cho phép.
• Siết bu lông đúng torque theo khuyến nghị.
• Kiểm tra mặt bích và gioăng trước khi lắp.
• Kiểm tra trạng thái đóng/mở trước khi vận hành.
• Không tác động lực quá lớn lên tay gạt hoặc tay quay.
• Kiểm tra rò rỉ sau lắp đặt.
• Bảo dưỡng định kỳ theo điều kiện làm việc thực tế.

Lưu ý quan trọng: với hệ thống nguy hiểm hoặc áp suất cao, việc khóa van phục vụ bảo trì phải tuân theo quy trình an toàn của nhà máy.

Câu hỏi thường gặp về Lock Valve

Lock Va1ve là gì?

Lock Va1ve là thuật ngữ chỉ van hoặc cơ cấu van được dùng để đóng, khóa hoặc cô lập dòng chảy trong hệ thống đường ống.

Lock Va1ve có phải là Ball Valve không?

Không nhất thiết. Ball Valve có thể được thiết kế thêm cơ cấu khóa, nhưng Lock Va1ve không chỉ giới hạn ở Ball Valve. Gate, Butterfly hay Globe Valve cũng có thể có cơ cấu khóa.

Lock Va1ve dùng để làm gì?

Chức năng chính là đóng hoặc cô lập dòng môi chất. Ở một số thiết kế, van còn hạn chế hoặc kiểm soát thao tác đóng/mở.

Có nên dùng Lock Va1ve để điều tiết lưu lượng không?

Tùy thiết kế. Nhiều van khóa chỉ phù hợp với trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên dùng để điều tiết liên tục nếu nhà sản xuất không cho phép.

Chọn Lock Va1ve dựa trên những thông số nào?

Tối thiểu cần xem xét DN, áp suất, nhiệt độ, môi chất, vật liệu, kiểu kết nối, phương thức vận hành và yêu cầu khóa.

Lock Va1ve – lựa chọn đúng giúp hệ thống vận hành an toàn và ổn định

Ba ý cần nhớ:

1. Lock Va1ve tập trung vào chức năng khóa và cô lập dòng chảy, và có thể là nhiều loại van khác nhau.
2. Không nên chọn van chỉ dựa trên kích thước. Cần xét toàn bộ điều kiện vận hành.
3. Cần xác định rõ loại van, vật liệu, áp suất, nhiệt độ, kiểu kết nối và cơ cấu khóa ngay từ đầu.

Nếu bạn đang tìm Lock Va1ve cho hệ thống nước, hơi, khí, dầu hoặc đường ống công nghiệp, hãy cung cấp DN, áp suất, nhiệt độ, môi chất và kiểu kết nối. Các thông tin này giúp xác định cấu hình van phù hợp và tránh chọn sai ngay từ đầu.
