Van lọc là gì? Cấu tạo, nguyên lý, phân loại và cách chọn

Van lọc giải pháp bảo vệ thiết bị và đường ống khỏi cặn bẩn

Trong hệ thống đường ống, nước hoặc môi chất hiếm khi hoàn toàn sạch. Chúng thường mang theo cặn, rỉ sét, mạt hàn, cát và nhiều hạt rắn khác. Nếu những tạp chất này đi thẳng vào máy bơm, van điều khiển, đồng hồ áp suất hay các thiết bị phía sau, chúng có thể gây tắc nghẽn, làm giảm hiệu suất và khiến thiết bị nhanh xuống cấp.

Đây là lúc van 1ọc phát huy vai trò. Van 1ọc giữ lại tạp chất trong dòng chảy, nhờ đó bảo vệ các thiết bị nằm phía sau và giúp hệ thống vận hành ổn định hơn. Trên thị trường có nhiều loại van 1ọc, khác nhau về kiểu dáng, vật liệu và khả năng chịu áp lực, nhiệt độ. Mỗi loại phù hợp với một nhóm môi chất và điều kiện vận hành riêng, gồm nước, khí, hơi, dầu hoặc hóa chất.

Bài viết này đi từ bản chất của van 1ọc đến cấu tạo, phân loại, thông số kỹ thuật, ứng dụng, lỗi thường gặp và cách chọn. Bạn có thể dùng nó làm cơ sở để lựa chọn đúng cho hệ thống của mình.

Van lọc là gì?

Van lọc là thiết bị được lắp trên đường ống để giữ lại tạp chất, cặn rắn hoặc hạt vật chất không mong muốn trong dòng môi chất trước khi chúng đi đến các thiết bị phía sau. Tùy thiết kế, van 1ọc có thể dùng cho nước, khí, hơi, dầu hoặc một số môi chất công nghiệp khác.

Trong thực tế, tên gọi van 1ọc thường dùng để chỉ các thiết bị lọc cặn dạng lưới lắp trực tiếp trên đường ống, phổ biến nhất là Y lọc (Y strainer). Ngoài ra bạn cũng sẽ gặp các cách gọi như bộ lọc đường ống, lọc Y, lọc chữ T hay rọ lọc.

Về vai trò, van 1ọc đóng vai trò như một chốt chặn trước các thiết bị nhạy cảm. Nó thường được lắp ngay phía trước máy bơm, van điều khiển, van giảm áp, bẫy hơi, đồng hồ lưu lượng hoặc bộ trao đổi nhiệt.

Van 1ọc cũng không chỉ dùng cho nước. Khi chọn đúng vật liệu, lưới lọc và cấp áp lực, thiết bị này có thể làm việc trong hệ thống hơi, dầu, khí hoặc hóa chất.

Van lọc có tác dụng gì?

• Giữ cặn và tạp chất: ngăn các hạt rắn đi tiếp trong hệ thống.
• Bảo vệ máy bơm: hạn chế cặn làm mòn cánh bơm hoặc gây kẹt.
• Bảo vệ van điều khiển: giảm nguy cơ kẹt đĩa van, hỏng bề mặt làm kín.
• Hạn chế tắc nghẽn đường ống: giảm tích tụ cặn ở các đoạn ống nhỏ, co, tê.
• Giúp thiết bị hoạt động ổn định hơn: dòng chảy sạch hơn thì hệ thống ít gặp sự cố đột xuất.

Cấu tạo và nguyên lý hoạt động của van lọc

Cấu tạo cơ bản

Cấu tạo cụ thể thay đổi theo từng thiết kế, nhưng một van 1ọc thông thường gồm các bộ phận sau:

• Thân van: chứa và bảo vệ các bộ phận bên trong, chịu áp lực của môi chất. Thân van thường làm từ gang, thép, inox hoặc đồng.
• Lưới lọc: bộ phận giữ lại cặn và tạp chất. Lưới thường bằng inox, có nhiều kích thước mắt lưới tùy yêu cầu lọc.
• Nắp hoặc khoang tháo lưới: cho phép mở ra để lấy lưới, vệ sinh hoặc thay thế.
• Đầu kết nối: kiểu ren, mặt bích, clamp hoặc hàn, tùy đường ống và tiêu chuẩn của hệ thống.
• Gioăng làm kín: ngăn rò rỉ tại vị trí nắp và các mối ghép.
• Bộ phận phụ: một số thiết kế có thêm van xả cặn hoặc đồng hồ đo chênh áp.

Nguyên lý hoạt động

Van 1ọc hoạt động theo nguyên lý khá đơn giản. Dòng môi chất đi vào thân van, đi qua lưới lọc, và các hạt lớn hơn mắt lưới bị giữ lại. Môi chất sạch hơn tiếp tục đi ra phía sau.

Khi chọn và vận hành, cần lưu ý ba điều:

• Mắt lưới càng nhỏ thì khả năng giữ hạt càng tốt.
• Tuy nhiên, lưới quá mịn có thể nhanh bị nghẹt, đặc biệt với môi chất nhiều cặn.
• Khi lượng cặn tích tụ tăng, tổn thất áp suất qua bộ lọc cũng tăng theo. Vì vậy cần vệ sinh định kỳ để hệ thống không bị giảm lưu lượng.

Vì sao hệ thống đường ống cần sử dụng van lọc?

Tạp chất trong đường ống đến từ nhiều nguồn: rỉ sét từ thành ống, mạt kim loại sau quá trình hàn cắt, cặn khoáng trong nước, hoặc vật liệu bong ra từ gioăng. Nếu không được lọc, chúng sẽ theo dòng chảy đến những vị trí nhạy cảm nhất.

Những vấn đề nếu không lọc tạp chất

• Máy bơm có thể bị mài mòn, giảm hiệu suất do cặn.
• Van điều khiển dễ bị kẹt hoặc đóng không kín.
• Đồng hồ và thiết bị đo có thể hoạt động không ổn định.
• Đường ống có nguy cơ tích tụ cặn theo thời gian.
• Chi phí bảo trì và dừng máy tăng lên.

Vai trò của van lọc

Chuỗi giá trị thực tế của van 1ọc là: lọc tạp chất → bảo vệ thiết bị → giảm sự cố → hỗ trợ vận hành ổn định. Van 1ọc là một lớp bảo vệ hiệu quả, nhưng không loại bỏ hoàn toàn mọi nguy cơ hỏng hóc. Chất lượng thiết kế hệ thống, vật liệu và quy trình bảo trì vẫn quan trọng không kém.

Các loại van lọc phổ biến hiện nay

Có hai cách phân loại: theo thiết kế (Y, chữ T) và theo vật liệu (inox, gang, đồng). Hai cách này không thay thế nhau. Một van 1ọc Y hoàn toàn có thể làm bằng inox, gang hoặc đồng.

Van 1ọc Y

Van 1ọc Y có thân dạng chữ Y, với khoang lưới đặt nghiêng so với trục ống. Đây là kiểu phổ biến nhất trong đường ống nước và một số hệ thống công nghiệp. Thiết kế này tương đối gọn và dễ lắp đặt, thường dùng để lọc cặn trước bơm, van và đồng hồ.

Van 1ọc chữ T

Van 1ọc chữ T có khoang lọc dạng T, thường là dạng rọ lọc lớn. Kiểu này cho phép bố trí phần lọc theo cấu hình phù hợp với từng hệ thống. Nó thường được cân nhắc khi cần khoang chứa cặn lớn hơn, hoặc trong các ứng dụng công nghiệp có lưu lượng và lượng tạp chất đáng kể.

Van 1ọc inox

Van 1ọc inox có khả năng chống ăn mòn tốt trong nhiều môi trường, phù hợp với hệ thống thực phẩm, hóa chất nhẹ hoặc yêu cầu vệ sinh cao. Cần chọn đúng mác inox (ví dụ 304 hoặc 316) và đối chiếu với môi chất, vì mỗi mác inox chịu ăn mòn khác nhau.

Van 1ọc gang

Van 1ọc gang có kết cấu chắc chắn, chi phí hợp lý, thường dùng trong đường ống công nghiệp, cấp thoát nước và hệ thống chữa cháy tùy điều kiện. Với nước có tính ăn mòn cao hoặc môi chất đặc biệt, cần xem xét vật liệu khác.

Van 1ọc đồng

Van 1ọc đồng thường có kích thước nhỏ, kết nối ren, phù hợp với một số hệ thống nước dân dụng và các đường ống nhỏ.

Các thông số kỹ thuật quan trọng khi chọn van 1ọc

1. Kích thước đường ống (DN)
Các cỡ thường gặp gồm DN15, DN20, DN25, DN40, DN50, DN100 và lớn hơn. Kích thước van phải tương thích với đường ống để không làm nghẽn dòng chảy.

2. Vật liệu thân van
Gồm đồng, gang, inox, thép và các vật liệu khác. Việc chọn dựa trên môi chất, nhiệt độ và môi trường làm việc.

3. Vật liệu và kích thước lưới lọc
Đây là yếu tố ảnh hưởng trực tiếp đến khả năng lọc và độ bền. Lưới inox phổ biến vì chống ăn mòn và chịu nhiệt tốt. Kích thước mắt lưới cần cân bằng giữa khả năng giữ hạt và nguy cơ nghẹt.

4. Cấp áp lực
Các mức thường gặp là PN10, PN16, PN25. Không nên chỉ chọn theo DN, vì cùng một kích thước có thể có nhiều cấp áp lực khác nhau.

5. Nhiệt độ làm việc
Đặc biệt quan trọng khi dùng với nước nóng, hơi, dầu hoặc môi chất nhiệt độ cao, vì nhiệt độ ảnh hưởng đến cả thân van và gioăng làm kín.

6. Kiểu kết nối
Gồm ren, mặt bích, clamp và hàn. Kiểu kết nối phải khớp với đường ống hiện có và tiêu chuẩn của hệ thống.

So sánh van 1ọc Y và van 1ọc T

Không có loại nào "tốt hơn" một cách tuyệt đối. Việc lựa chọn phụ thuộc vào lưu lượng, lượng tạp chất, không gian lắp đặt, môi chất và yêu cầu bảo trì của từng hệ thống. Nếu không gian hạn chế và lượng cặn vừa phải, van 1ọc Y thường là lựa chọn thuận tiện. Nếu hệ thống có lưu lượng lớn hoặc nhiều cặn, nên cân nhắc loại có khoang lọc lớn hơn.

Van 1ọc khác gì với van một chiều và bộ lọc?

Thuật ngữ trong ngành đường ống dễ gây nhầm lẫn. Bảng dưới đây giúp phân biệt nhanh:

Một số điểm cần nhớ:

• Van 1ọc không thay thế chức năng chống dòng chảy ngược của van một chiều.
• Van một chiều không có chức năng lọc, trừ khi được thiết kế tích hợp.
• Van 1ọc và bộ lọc đôi khi được dùng gần nghĩa trong giao tiếp thực tế. Để xác định chính xác thiết bị, hãy xem cấu tạo và thông số kỹ thuật cụ thể.

Van 1ọc được sử dụng ở đâu?

Hệ thống cấp nước

Van 1ọc được lắp trên đường ống cấp nước, trước hệ thống bơm và trong các hệ thống xử lý nước để giữ lại cặn, rỉ sét và tạp chất trước thiết bị phía sau.

Hệ thống HVAC

Trong hệ thống điều hòa và thông gió, van 1ọc bảo vệ một số thiết bị trong mạch nước lạnh và nước nóng, như bơm, van điều khiển và bộ trao đổi nhiệt, tùy thiết kế.

Hệ thống hơi

Với hệ thống hơi, có thể dùng loại van 1ọc phù hợp với nhiệt độ và áp suất hơi, thường bằng vật liệu như thép hoặc inox và lưới lọc bằng inox. Van 1ọc thường được lắp trước bẫy hơi và van giảm áp để bảo vệ bề mặt làm kín. Với môi chất này, nên tham khảo hướng dẫn của nhà sản xuất về tư thế lắp đặt để tránh nước ngưng đọng trong khoang lưới.

Hệ thống khí nén

Trong hệ thống khí nén, các thiết bị lọc giữ lại hạt rắn và tạp chất phù hợp với yêu cầu của từng hệ thống. Tùy mục đích, có thể cần thiết bị lọc chuyên dụng cho khí nén thay vì van 1ọc đường ống thông thường.

Hệ thống công nghiệp

• Dầu: bảo vệ bơm và thiết bị đo trong đường ống dầu.
• Hóa chất: yêu cầu vật liệu chống ăn mòn phù hợp.
• Thực phẩm: thường dùng inox để đáp ứng yêu cầu vệ sinh.
• Các dây chuyền sản xuất: bảo vệ thiết bị chính khỏi tạp chất từ nguyên liệu và đường ống.

Lưu ý quan trọng: không phải mọi van 1ọc đều dùng được cho mọi môi chất. Cần kiểm tra vật liệu, nhiệt độ, áp suất và khả năng tương thích hóa học trước khi chọn.

Những sai lầm thường gặp khi lựa chọn và lắp van lọc

Sai lầm 1: Chỉ chọn theo DN.
DN phù hợp nhưng cấp áp lực hoặc vật liệu không phù hợp vẫn có thể gây rò rỉ, hỏng hóc hoặc thiếu an toàn.

Sai lầm 2: Không kiểm tra chiều dòng chảy.
Nhiều thiết kế yêu cầu lắp đúng hướng theo ký hiệu mũi tên trên thân. Lắp ngược có thể làm giảm hiệu quả lọc, khiến cặn khó thu gom hoặc gây khó khăn khi vệ sinh.

Sai lầm 3: Chọn lưới lọc quá nhỏ.
Mắt lưới quá mịn giữ cặn tốt hơn nhưng làm tăng tổn thất áp suất và nhanh nghẹt, nhất là với môi chất nhiều tạp chất.

Sai lầm 4: Không tính đến khả năng vệ sinh.

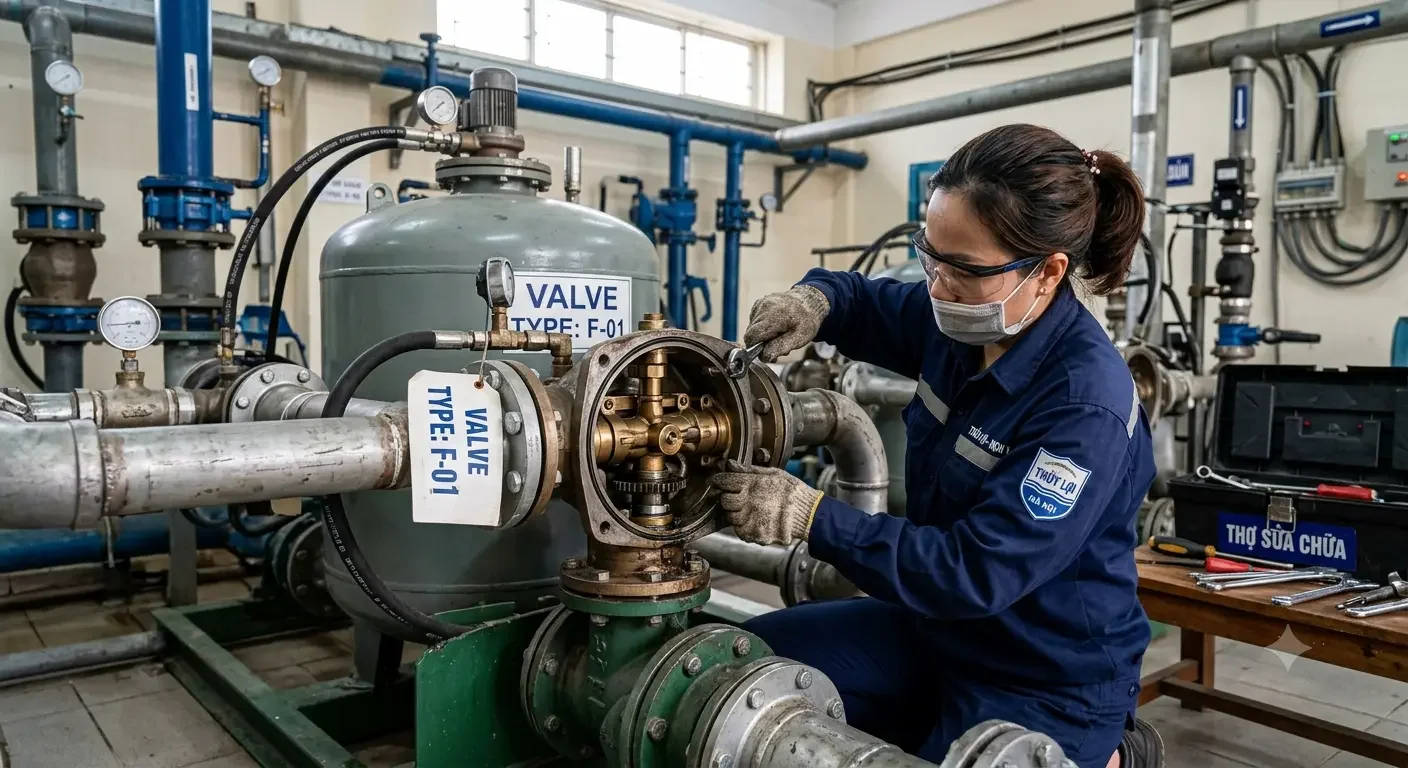

Van 1ọc cần được kiểm tra và vệ sinh định kỳ tùy mức độ nhiễm bẩn. Nếu lắp ở vị trí không đủ không gian tháo lưới, việc bảo trì sẽ rất khó khăn.

Sai lầm 5: Chọn vật liệu không phù hợp.
Đặc biệt quan trọng với hóa chất, nước có tính ăn mòn hoặc nhiệt độ cao. Vật liệu sai có thể bị ăn mòn nhanh, thậm chí gây rò rỉ nguy hiểm.

Cách lựa chọn van 1ọc phù hợp cho hệ thống

Bạn có thể chọn van 1ọc theo quy trình sáu bước sau:

Bước 1: Xác định môi chất. Nước, khí, hơi, dầu hay hóa chất? Môi chất quyết định vật liệu thân, lưới và gioăng.

Bước 2: Xác định kích thước đường ống. Ví dụ DN15, DN20, DN25... Van phải tương thích với đường ống hiện có.

Bước 3: Kiểm tra áp suất làm việc. Đối chiếu với cấp áp lực của van (PN10, PN16, PN25...) và chọn cấp phù hợp, có dự phòng hợp lý.

Bước 4: Kiểm tra nhiệt độ. Đặc biệt quan trọng với hơi và nước nóng, vì nhiệt độ ảnh hưởng đến cả thân van và gioăng.

Bước 5: Chọn vật liệu. Inox, gang, đồng hay thép tùy môi trường làm việc, yêu cầu chống ăn mòn và ngân sách.

Bước 6: Xác định yêu cầu lọc. Cân nhắc kích thước mắt lưới, lưu lượng, lượng cặn dự kiến và mức độ bảo vệ cần thiết cho thiết bị phía sau.

Checklist lắp đặt và sử dụng van 1ọc

• ☐ Kiểm tra đúng kích thước kết nối.
• ☐ Kiểm tra chiều dòng chảy theo mũi tên trên thân van.
• ☐ Kiểm tra gioăng và bề mặt làm kín.
• ☐ Không siết quá lực đối với kết nối ren.
• ☐ Đảm bảo có không gian để tháo lưới lọc.
• ☐ Kiểm tra rò rỉ sau khi lắp.
• ☐ Theo dõi chênh áp hoặc tình trạng dòng chảy nếu hệ thống có yêu cầu.

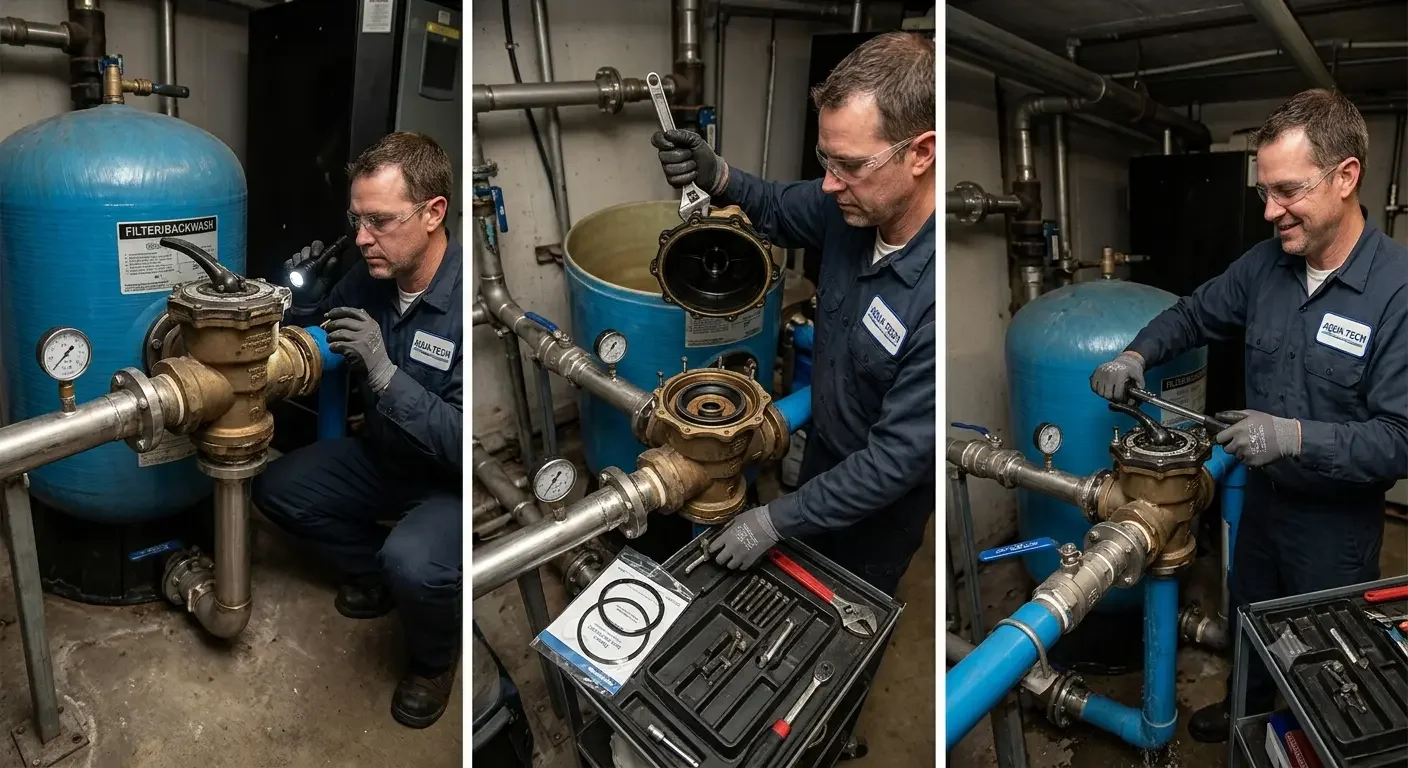

• ☐ Vệ sinh lưới lọc định kỳ.
• ☐ Thay thế gioăng hoặc lưới khi xuống cấp.
• ☐ Cô lập và xả áp trước khi tháo vệ sinh.

Cảnh báo an toàn: với hệ thống áp suất hoặc nhiệt độ cao, như hơi hoặc nước nóng, cần thực hiện quy trình cô lập, xả áp và bảo đảm an toàn trước khi tháo van. Không mở nắp van khi đường ống còn áp suất.

Câu hỏi thường gặp về van 1ọc

Van 1ọc dùng để làm gì?

Van 1ọc giữ lại cặn và tạp chất trong dòng môi chất, qua đó hỗ trợ bảo vệ các thiết bị nằm phía sau như máy bơm, van điều khiển và đồng hồ.

Van 1ọc có dùng được cho nước nóng không?

Có thể, nhưng phải chọn đúng loại van dựa trên vật liệu, gioăng, nhiệt độ và áp suất làm việc cho phép. Hãy kiểm tra thông số của nhà sản xuất trước khi dùng.

Bao lâu nên vệ sinh van 1ọc?

Không có chu kỳ cố định cho mọi hệ thống. Tần suất phụ thuộc vào độ sạch của môi chất, lượng cặn và điều kiện vận hành. Khi lưu lượng giảm hoặc chênh áp tăng bất thường, cần kiểm tra ngay.

Nên chọn van 1ọc inox hay gang?

Cần dựa vào môi chất, áp suất, nhiệt độ, môi trường và yêu cầu chống ăn mòn, thay vì chỉ dựa vào vật liệu. Inox thường phù hợp khi cần chống ăn mòn hoặc vệ sinh cao. Gang thường được chọn cho hệ thống công nghiệp thông thường vì độ chắc chắn và chi phí.

Van 1ọc có cần lắp đúng chiều không?

Có. Với các thiết kế có quy định chiều dòng chảy, cần lắp theo ký hiệu mũi tên trên thân van hoặc hướng dẫn kỹ thuật của nhà sản xuất.

Van 1ọc – lựa chọn đúng để bảo vệ hệ thống đường ống

Van 1ọc là một thiết bị nhỏ nhưng có vai trò lớn trong việc giữ hệ thống đường ống sạch và ổn định. Bốn điều cần nhớ:

1. Van 1ọc giữ lại tạp chất trong dòng chảy, bảo vệ thiết bị phía sau.
2. Có nhiều loại theo thiết kế (Y, chữ T) và theo vật liệu (inox, gang, đồng).
3. Việc lựa chọn cần dựa trên môi chất, DN, áp suất, nhiệt độ, vật liệu và yêu cầu lọc.
4. Lắp đặt đúng chiều và vệ sinh định kỳ giúp thiết bị hoạt động ổn định hơn.

Bạn đang cần lựa chọn van 1ọc cho hệ thống nước, hơi, khí hoặc đường ống công nghiệp? Hãy cung cấp môi chất, kích thước đường ống, áp suất và nhiệt độ làm việc để được tư vấn loại van phù hợp.
