Vòng bi inox 304: Cấu tạo, ưu điểm, ứng dụng và cách chọn

Vòng bi inox 304 là gì và vì sao được sử dụng ngày càng phổ biến?

Vòng bi là chi tiết làm việc liên tục, thường ở tốc độ quay cao và trong một không gian rất nhỏ. Khi thiết bị hoạt động trong môi trường ẩm, tiếp xúc nước, hơi nước hoặc chất tẩy rửa, vòng bi thép thông thường dễ bị oxy hóa. Gỉ sét làm tăng ma sát, gây tiếng ồn, giảm độ chính xác và rút ngắn tuổi thọ của cả thiết bị.

Đó là lý do vòng bi làm từ vật liệu inox được chọn cho nhiều hệ thống đặc thù như máy chế biến thực phẩm, thiết bị đồ uống hay máy móc phải rửa thường xuyên. Trong nhóm này, vòng inox 304 là lựa chọn quen thuộc nhờ khả năng chống ăn mòn tốt hơn thép carbon và thép chrome thông thường, cùng mức chi phí dễ tiếp cận hơn một số dòng inox cao cấp.

Tuy vậy, inox 304 không phải vật liệu chống ăn mòn tuyệt đối. Bài viết này giúp bạn hiểu rõ vòng inox 304 là gì, cấu tạo ra sao, dùng ở đâu, giới hạn nằm ở đâu và cách chọn đúng cho máy móc của mình.

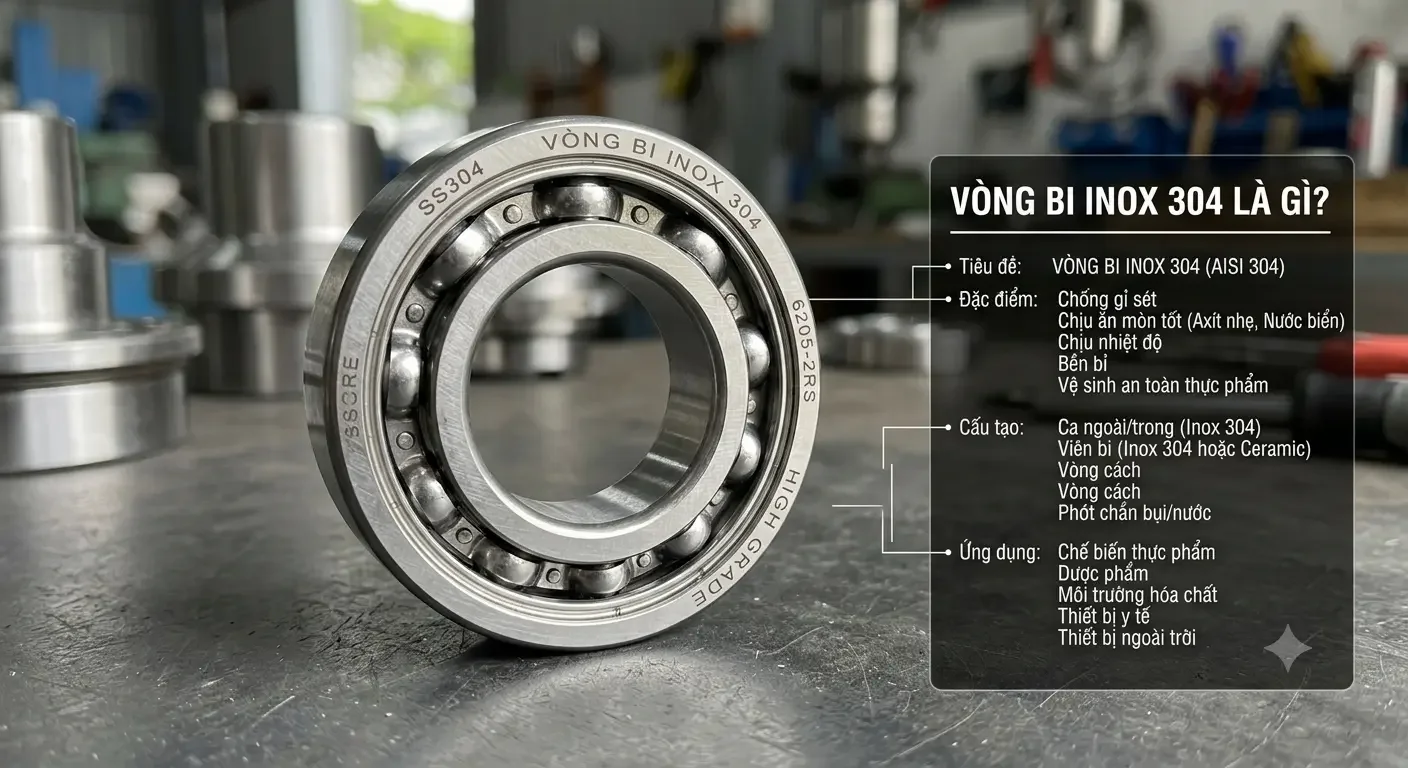

Vòng bi inox 304 là gì?

Vòng bi inox 304 là loại vòng bi có một hoặc nhiều bộ phận cấu tạo sử dụng thép không gỉ inox 304, được thiết kế để giảm ma sát và hỗ trợ chuyển động quay giữa các chi tiết máy. Nhờ chống ăn mòn tốt hơn thép carbon thông thường, loại vòng bi này thường được dùng trong môi trường ẩm, có nước hoặc yêu cầu vệ sinh cao. Trong tiếng Việt, vòng bi còn được gọi là bạc đạn, nên bạn sẽ gặp cả hai cách gọi vòng inox 304 và bạc đạn inox 304.

Vòng bi là cụm chi tiết gồm các vòng và con lăn (bi hoặc đũa), giúp chuyển ma sát trượt thành ma sát lăn. Ma sát lăn nhỏ hơn nhiều nên máy chạy êm hơn, tiêu hao ít năng lượng hơn và bền hơn.

Inox 304 (thép không gỉ 304) là mác thép austenitic phổ biến, chứa khoảng 18% chrome và 8% niken. Chrome tạo lớp màng oxit mỏng trên bề mặt, giúp thép chống gỉ trong nhiều điều kiện thông thường.

Cần lưu ý hai điều:

• Không phải mọi chi tiết của một vòng bi inox đều làm từ inox 304. Có loại chỉ vòng ngoài, vòng trong và nắp chắn dùng inox 304, còn bi hoặc vòng cách dùng vật liệu khác như inox 440C, thủy tinh hay nhựa.
• Mã sản phẩm và cách gọi tên của mỗi hãng có thể khác nhau, nên hãy kiểm tra thông số kỹ thuật thực tế của nhà sản xuất thay vì chỉ dựa vào tên gọi.

Cấu tạo và nguyên lý hoạt động của vòng bi inox 304

Các bộ phận chính

Một vòng bi rãnh sâu inox 304 điển hình gồm:

• Vòng trong: lắp lên trục và quay cùng trục.
• Vòng ngoài: lắp cố định vào gối đỡ hoặc vỏ máy.
• Bi (hoặc con lăn): lăn giữa hai vòng để truyền tải.
• Vòng cách: giữ các viên bi cách đều nhau, tránh va chạm và ma sát giữa các bi.
• Phớt hoặc nắp chắn: ngăn bụi, nước xâm nhập và giữ mỡ bên trong (tùy thiết kế).
• Chất bôi trơn: mỡ hoặc dầu, tạo màng bôi trơn giữa các bề mặt tiếp xúc.

Nguyên lý hoạt động

Tải trọng truyền theo đường: trục → vòng trong → bi → vòng ngoài → vỏ máy. Khi trục quay, vòng trong quay theo, các viên bi lăn giữa hai vòng và vòng cách giữ khoảng cách tương đối giữa chúng. Chuyển động lăn ít ma sát hơn chuyển động trượt nên thiết bị vận hành trơn tru hơn.

Vì sao vật liệu inox lại quan trọng?

Chuỗi logic khá đơn giản: môi trường ẩm hoặc ăn mòn dẫn đến nguy cơ oxy hóa, vì vậy cần vật liệu chống ăn mòn để bề mặt rãnh lăn giữ được tình trạng tốt lâu hơn. Rãnh lăn bị rỗ hoặc gỉ sẽ gây rung và ồn, rồi hỏng nhanh.

Tuy nhiên, vật liệu chỉ là một phần. Khả năng chịu tải, tốc độ quay và tuổi thọ còn phụ thuộc vào thiết kế, cấp chính xác, chất bôi trơn, phớt và điều kiện vận hành thực tế.

Đặc điểm nổi bật của vòng inox 304

1. Khả năng chống ăn mòn

Inox 304 chống gỉ tốt hơn thép thông thường trong môi trường ẩm, nước sạch và hơi nước. Trong điều kiện phù hợp, bề mặt vòng bi ít bị oxy hóa, giữ được độ nhẵn của rãnh lăn.

2. Phù hợp với môi trường yêu cầu vệ sinh

Vòng inox 304 có thể được dùng trong một số thiết bị chế biến thực phẩm, đồ uống hoặc thiết bị phải vệ sinh thường xuyên. Tuy nhiên, hãy kiểm tra toàn bộ cấu hình sản phẩm gồm vật liệu, phớt, chất bôi trơn và tiêu chuẩn liên quan, không chỉ dựa vào mác inox.

3. Độ bền cơ học

Inox 304 có đặc tính cơ học phù hợp cho nhiều ứng dụng tải nhẹ đến trung bình. Nhưng cần thận trọng: inox 304 thuộc nhóm austenitic, không thể tôi cứng bằng nhiệt luyện như thép chrome vòng bi hay inox 440C. Vì vậy, vòng bi làm từ 304 thường không chịu tải hoặc tốc độ cao bằng các dòng vòng bi chuyên dụng. Đừng mặc định 304 luôn chịu tải tốt hơn mọi loại thép vòng bi.

4. Tính ổn định trong môi trường ẩm

Với việc sử dụng đúng điều kiện, vòng inox 304 giúp giảm nhu cầu thay thế do gỉ, đặc biệt ở những vị trí thường xuyên bị rửa nước hoặc tiếp xúc hơi ẩm.

5. Tuổi thọ phụ thuộc vào điều kiện vận hành

Không có loại vòng bi nào "không bao giờ gỉ" hay "bền vĩnh viễn". Tuổi thọ thực tế phụ thuộc vào tải, tốc độ, nhiệt độ, độ sạch của môi trường, cách lắp đặt và chế độ bảo dưỡng.

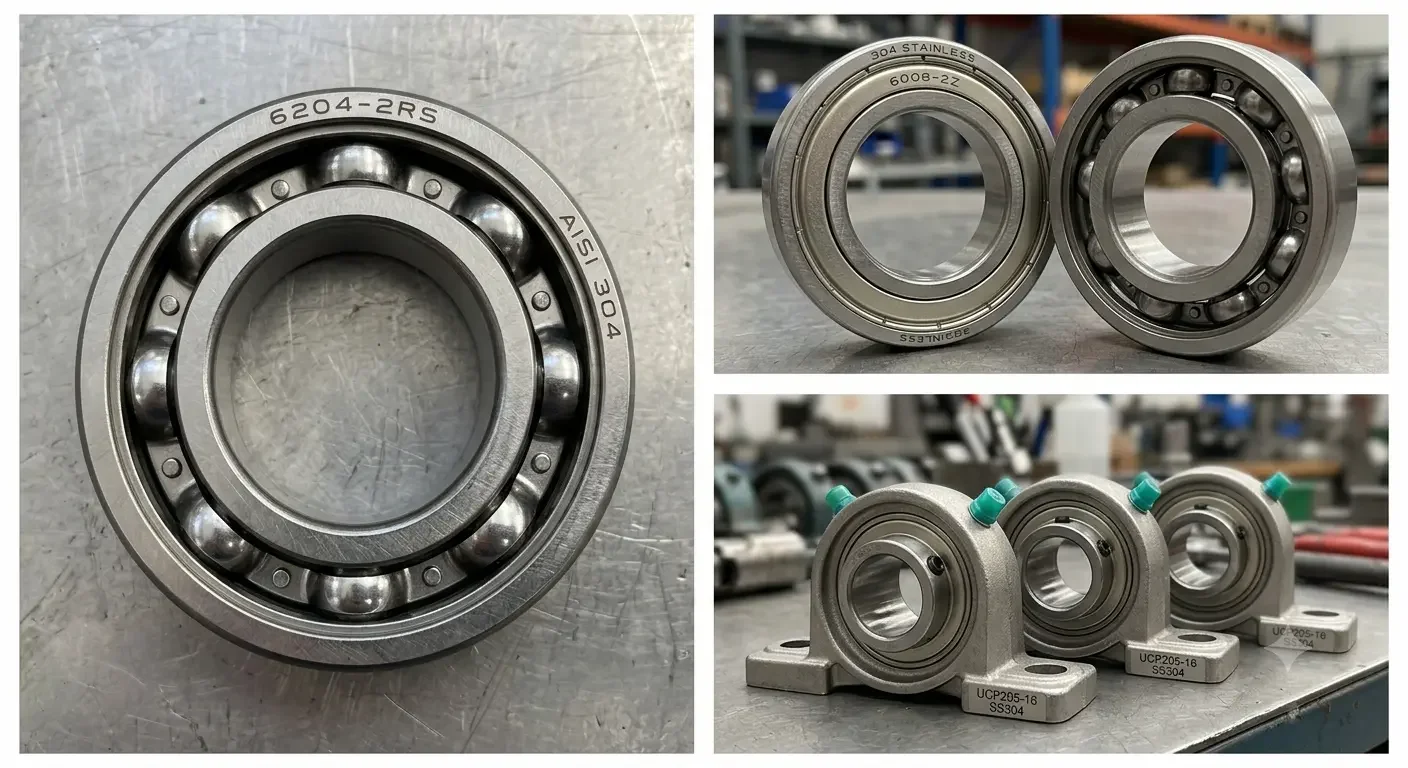

Các loại vòng inox 304 phổ biến

Theo thiết kế: vòng bi bi cầu, rãnh sâu

Loại phổ biến nhất là vòng bi rãnh sâu, chịu được tải hướng kính và một phần tải dọc trục, dùng rộng rãi trong nhiều thiết bị quay.

Theo kiểu che chắn

• Open: không có nắp che, dễ bôi trơn và tốc độ tốt nhưng dễ nhiễm bẩn.
• RS / 2RS: có phớt cao su một hoặc hai bên, chống bụi và nước tốt hơn, giữ mỡ tốt hơn nhưng ma sát cao hơn nên tốc độ giới hạn thường thấp hơn.
• ZZ / 2Z: có nắp chắn kim loại, chống bụi ở mức cơ bản, ma sát thấp hơn phớt cao su nên phù hợp tốc độ cao hơn, nhưng khả năng chống nước kém hơn loại 2RS.

Sự khác biệt giữa các kiểu nằm ở khả năng chống bụi, chống nước, giữ mỡ, tốc độ quay và nhu cầu bảo trì. Nếu thiết bị thường xuyên bị xịt rửa, kiểu phớt quan trọng không kém vật liệu.

Theo kích thước

Vòng bi rãnh sâu tiêu chuẩn thường được gọi theo mã dãy như 6000, 6200:

Lưu ý: mã kích thước chỉ cho biết kích thước, không cho biết vật liệu. Vòng bi inox thường có thêm tiền tố hoặc hậu tố riêng như S, SS, tùy hãng. Hãy đối chiếu catalogue của nhà sản xuất để chắc chắn.

Thông số kỹ thuật cần quan tâm khi chọn vòng bi inox 304

1. Đường kính trong (d): đường kính lỗ vòng bi, phải tương thích với trục.
2. Đường kính ngoài (D): phải phù hợp với vị trí lắp trong gối đỡ hoặc vỏ máy.
3. Bề rộng (B): ảnh hưởng đến không gian lắp đặt.
4. Tải trọng động: khả năng chịu tải khi vòng bi quay, theo tiêu chuẩn của nhà sản xuất.
5. Tải trọng tĩnh: quan trọng khi vòng bi chịu tải lớn nhưng quay chậm hoặc đứng yên.
6. Tốc độ quay: đối chiếu với tốc độ giới hạn của từng loại vòng bi và kiểu phớt.
7. Kiểu phớt/nắp chắn: chọn theo mức độ bụi, nước, chất bẩn và yêu cầu bảo trì.
8. Chất bôi trơn: kiểm tra loại mỡ hoặc dầu, khả năng chịu nước, khoảng nhiệt độ làm việc và mức phù hợp với môi trường (ví dụ thực phẩm).
9. Độ chính xác: đặc biệt quan trọng với thiết bị cần độ đảo thấp và vận hành ổn định.

Với vòng bi inox, đừng bỏ qua thông số tải trọng. Nhiều loại có tải trọng định mức thấp hơn vòng bi thép chrome cùng kích thước.

So sánh vòng bi inox 304 với vòng bi thép thông thường

Vì sao không thể kết luận "inox luôn tốt hơn"?

Việc chọn vật liệu là bài toán cân bằng giữa khả năng chống ăn mòn, tải trọng, tốc độ, nhiệt độ, yêu cầu vệ sinh, tuổi thọ và chi phí. Ở vị trí khô ráo, tải nặng, tốc độ cao, vòng bi thép chrome chất lượng tốt có thể là lựa chọn hợp lý hơn. Ngược lại, ở khu vực thường xuyên ẩm ướt, vòng bi thép thường sẽ xuống cấp nhanh dù chịu tải tốt trên giấy.

Vòng bi inox 304 được ứng dụng ở đâu?

Các môi trường thường gặp

• Máy móc chế biến thực phẩm
• Thiết bị đồ uống
• Máy đóng gói
• Thiết bị làm việc trong môi trường ẩm
• Máy bơm và thiết bị xử lý nước trong điều kiện phù hợp
• Thiết bị công nghiệp có yêu cầu chống ăn mòn
• Máy móc phải vệ sinh, rửa thường xuyên
• Một số thiết bị y tế hoặc phòng sạch, tùy tiêu chuẩn cụ thể

Khi nào nên ưu tiên vòng bi inox 304?

• Độ ẩm cao: nên cân nhắc inox.
• Tiếp xúc nước thường xuyên: cân nhắc inox kết hợp phớt phù hợp.
• Môi trường hóa chất: phải kiểm tra khả năng tương thích hóa học cụ thể. Inox 304 không đủ với các môi trường có clorua cao như nước biển hay một số hóa chất tẩy rửa mạnh, khi đó cần cân nhắc vật liệu cao cấp hơn như inox 316.
• Tải trọng rất cao: cần xem xét đồng thời vật liệu và kết cấu vòng bi.

Những sai lầm thường gặp khi chọn vòng bi inox 304

Sai lầm 1: Nghĩ inox 304 không thể bị gỉ.
Thực tế khả năng chống ăn mòn phụ thuộc môi trường. Trong môi trường có clorua hoặc hóa chất mạnh, inox 304 vẫn có thể bị ăn mòn rỗ.

Sai lầm 2: Chỉ nhìn kích thước.
Cùng kích thước nhưng khác cấu hình, vật liệu, phớt và tải trọng thì hiệu quả sử dụng khác nhau rõ rệt.

Sai lầm 3: Chọn theo giá rẻ.
Chi phí ban đầu thấp chưa chắc tối ưu nếu vòng bi nhanh xuống cấp và phải thay nhiều lần.

Sai lầm 4: Bỏ qua phớt.
Nước và bụi có thể xâm nhập từ vị trí làm kín, làm hỏng chất bôi trơn dù vật liệu vòng bi tốt.

Sai lầm 5: Không kiểm tra tốc độ.
Vòng bi phải phù hợp với tốc độ quay thực tế, đặc biệt khi dùng phớt cao su.

Sai lầm 6: Dùng sai chất bôi trơn.
Có thể làm giảm tuổi thọ hoặc ảnh hưởng đến môi trường làm việc, nhất là trong thiết bị thực phẩm.

Cách chọn vòng inox 304 phù hợp

Bạn có thể làm theo checklist 7 bước sau:

1. Xác định đường kính trục.
2. Đo kích thước vị trí lắp vòng bi (đường kính lỗ gối đỡ, không gian bề rộng).
3. Xác định tải hướng kính và tải dọc trục.
4. Xác định tốc độ quay.
5. Xác định môi trường làm việc: nước, hơi ẩm, bụi, hóa chất, nhiệt độ.
6. Chọn kiểu phớt hoặc nắp chắn phù hợp.
7. Kiểm tra catalogue và thông số của nhà sản xuất trước khi mua.

Tóm gọn thành một công thức tư duy: kích thước → tải → tốc độ → môi trường → phớt → bôi trơn → tiêu chuẩn → thương hiệu/nguồn cung.

Lưu ý khi lắp đặt và bảo dưỡng vòng inox 304

Khi lắp đặt

• Làm sạch trục và gối đỡ trước khi lắp.
• Kiểm tra kích thước lắp ghép.
• Không dùng lực đóng trực tiếp lên vòng không chịu lực. Khi lắp lên trục thì tác động lên vòng trong, khi lắp vào gối đỡ thì tác động lên vòng ngoài.
• Dùng dụng cụ lắp chuyên dụng khi cần.
• Đảm bảo vòng bi được lắp đúng hướng và đúng vị trí.

Khi vận hành

• Theo dõi tiếng ồn.
• Kiểm tra nhiệt độ.
• Quan sát độ rung.
• Kiểm tra tình trạng phớt.
• Bổ sung hoặc thay chất bôi trơn theo yêu cầu của nhà sản xuất.

Khi có dấu hiệu bất thường

Nếu rung tăng, tiếng ồn lớn và nhiệt độ tăng cùng lúc, hãy dừng máy kiểm tra nguyên nhân thay vì tiếp tục vận hành cho đến khi vòng bi hỏng hoàn toàn. Vòng bi hỏng nặng có thể kéo theo hư hại trục và gối đỡ, chi phí sửa chữa sẽ cao hơn nhiều.

Câu hỏi thường gặp về vòng inox 304

Vòng inox 304 có bị gỉ không?

Có thể. Inox 304 chống ăn mòn tốt nhưng không hoàn toàn miễn nhiễm, đặc biệt trong môi trường hóa chất, nước biển hoặc điều kiện khắc nghiệt.

Vòng inox 304 có dùng được trong nước không?

Có thể dùng trong một số môi trường nước phù hợp, nhưng cần xem xét loại nước, thời gian tiếp xúc, kiểu phớt và chất bôi trơn.

Vòng inox 304 có tốt hơn vòng bi thép không?

Không nên đánh giá theo một tiêu chí duy nhất. Inox 304 có lợi thế về chống ăn mòn, còn lựa chọn phù hợp phụ thuộc tải trọng, tốc độ, nhiệt độ và chi phí.

Vòng inox 304 có dùng cho ngành thực phẩm được không?

Có thể xuất hiện trong thiết bị ngành thực phẩm, nhưng cần kiểm tra toàn bộ cấu hình sản phẩm, vật liệu, chất bôi trơn và tiêu chuẩn vệ sinh tương ứng.

Làm sao chọn đúng vòng inox 304?

Cần xác định kích thước trục, kích thước gối đỡ, tải trọng, tốc độ quay, môi trường, kiểu phớt và yêu cầu bôi trơn trước khi lựa chọn.

Có nên sử dụng vòng inox 304?

Vòng inox 304 là lựa chọn đáng cân nhắc khi thiết bị làm việc trong môi trường ẩm hoặc có nguy cơ ăn mòn. Điểm nổi bật nhất là khả năng chống ăn mòn tốt hơn nhiều vật liệu thép thông thường, cùng mức chi phí hợp lý so với các dòng inox cao cấp hơn.

Tuy nhiên, không nên chọn chỉ dựa vào cụm từ "inox 304". Kích thước, tải trọng, tốc độ, phớt, chất bôi trơn và điều kiện thực tế đều ảnh hưởng đến hiệu quả vận hành. Với tải nặng, tốc độ cao hoặc môi trường hóa chất khắc nghiệt, bạn cần đối chiếu kỹ hơn hoặc cân nhắc vật liệu khác.

Bạn đang cần chọn vòng inox 304 cho máy móc hoặc hệ thống cụ thể? Hãy chuẩn bị kích thước vòng bi, tốc độ quay và môi trường làm việc. Từ những thông tin này, bạn có thể đối chiếu thông số để chọn đúng chủng loại, tránh chọn sai kích thước hoặc sai cấu hình.
