Ống xoắn inox: Giải pháp tối ưu chống rung, giãn nở và trao đổi nhiệt công nghiệp

Khi nào hệ thống đường ống cần đến ống lò xo inox?

Trong các nhà máy vận hành hơi nóng, hóa chất hoặc chế biến thực phẩm, hệ thống đường ống dẫn lưu chất được ví như mạch máu của toàn bộ dây chuyền sản xuất. Tuy nhiên, các kỹ sư vận hành thường xuyên phải đối mặt với những sự cố đau đầu: đường ống bị rung lắc dữ dội do áp lực xung kích từ bơm, hiện tượng cong vênh xì hở tại các mối nối do giãn nở nhiệt, hay không gian lắp đặt quá ngặt nghèo không đủ để bố trí các đoạn ống thẳng dài.

Khi các giải pháp thông thường như đệm cao su giảm chấn hay khớp nối mềm thông thường không mang lại hiệu quả lâu dài do nhanh bị lão hóa bởi nhiệt độ và hóa chất, hệ thống cần một giải pháp cơ khí bền bỉ hơn. Đó là lúc ống lò xo inox xuất hiện như một câu trả lời hoàn hảo. Với cấu trúc dạng lò xo đặc trưng, phụ kiện này không chỉ giải quyết triệt để bài toán co giãn cơ học mà còn chịu được những điều kiện làm việc khắc nghiệt nhất, bảo vệ an toàn cho toàn bộ công trình.

Vậy ống lò xo inox là gì và vì sao nó được ứng dụng rộng rãi trong công nghiệp hiện đại? Chúng ta sẽ cùng tìm hiểu chi tiết ngay trong phần nội dung dưới đây.

Ống xoắn inox là gì?

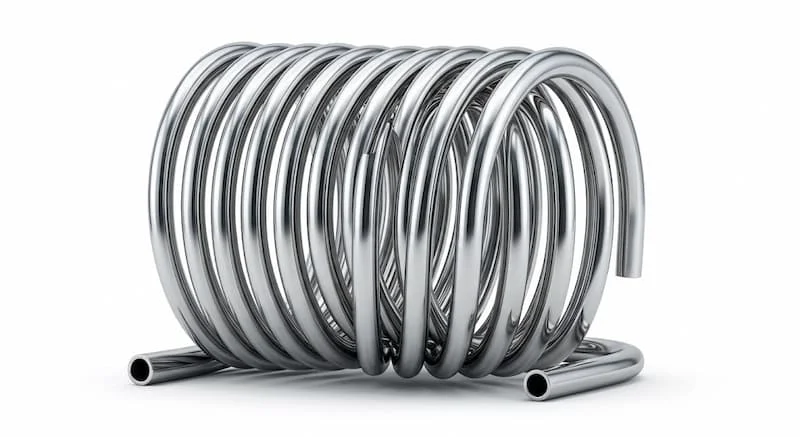

Ống xoắn inox (hay còn được biết đến với tên gọi ống inox lò xo) là loại ống thép không gỉ được gia công định hình thành các vòng xoắn liên tục giống như hình dáng của một chiếc lò xo hoặc dạng cuộn xoắn đồng tâm.

Thiết kế hình học đặc biệt này mang lại cho ống những đặc tính cơ học độc đáo mà ống thẳng thông thường không thể có được: độ linh hoạt cao, khả năng co dãn đàn hồi xuất sắc, hấp thụ xung động cơ học hiệu quả và tối ưu hóa diện tích bề mặt trong một không gian giới hạn.

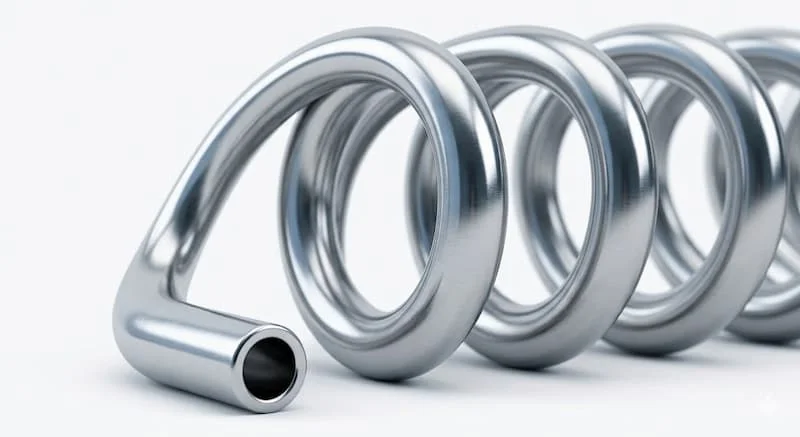

Cấu tạo cơ bản

Một sản phẩm ống xoắn tiêu chuẩn cấu thành từ 3 bộ phận cốt lõi:

• Thân ống inox: Phần lõi chịu lực chính, được chế tạo từ các mác thép không gỉ chất lượng cao.

• Các vòng xoắn liên tục: Các nếp gấp hoặc vòng uốn được tính toán kỹ lưỡng về bước xoắn để đảm bảo biên độ đàn hồi hoặc diện tích truyền nhiệt tối ưu.

• Đầu kết nối: Tùy thuộc vào yêu cầu hệ thống, hai đầu ống sẽ được tích hợp ren (trong/ngoài), rắc co, mặt bích hoặc đầu chờ để hàn trực tiếp.

Vật liệu sản xuất phổ biến

• Inox 201: Giá thành rẻ, chịu lực tốt nhưng khả năng chống ăn mòn kém, chỉ dùng trong môi trường khô ráo hoặc khí nén thông thường.

• Inox 304: Loại vật liệu phổ biến nhất, chống gỉ sét tốt, chịu được phần lớn các môi trường nước sạch, thực phẩm và hơi nóng tiêu chuẩn.

• Inox 316 / 316L: Dòng cao cấp, bổ sung thành phần Molybdenum giúp kháng hóa chất clorua, axit và nước biển vượt trội, chuyên dụng cho môi trường khắc nghiệt.

Nguyên lý hoạt động của ống lò xo inox

Sự thành công của ống lò xo inox trong các ứng dụng kỹ thuật đỉnh cao nằm ở nguyên lý vận hành thông minh, giải quyết đồng thời ba bài toán lý-hóa của hệ thống lưu chất.

Cơ chế hấp thụ biến dạng và rung động cơ học

Khi dòng lưu chất chuyển động với vận tốc và áp suất cao, hoặc khi các thiết bị đầu cuối như máy bơm, máy nén khí vận hành sẽ tạo ra các dao động cơ học liên tục. Các vòng xoắn trên thân ống inox lò xo đóng vai trò tương tự như các mắt xích của một chiếc lò xo giảm chấn. Chúng tự biến dạng đàn hồi vi mô để triệt tiêu các lực rung lắc này, ngăn không cho rung động truyền dọc theo đường ống, từ đó giảm thiểu tối đa ứng suất cơ học tác động lên các mối hàn và bệ đỡ cố định.

Cơ chế triệt tiêu ứng suất giãn nở nhiệt

Khi nhiệt độ môi chất thay đổi đột ngột (ví dụ khi cấp hơi nóng vào đường ống đang lạnh), kim loại sẽ giãn nở. Ống thẳng sẽ bị kích, tạo ra lực đẩy cực lớn làm cong đường ống hoặc xé rách mặt bích. Cấu trúc xoắn cho phép toàn bộ sợi ống co lại hoặc giãn ra theo trục dọc một cách tự do, triệt tiêu hoàn toàn nguy cơ nứt gãy và rò rỉ lưu chất nguy hiểm.

Vai trò tối ưu hóa trong trao đổi nhiệt

Trong các ứng dụng truyền nhiệt, thiết kế cuộn xoắn làm xáo trộn dòng chảy, tạo ra dòng chảy tầng hoặc dòng chảy xoáy mạnh. Điều này không chỉ làm tăng diện tích tiếp xúc giữa môi chất bên trong và bên ngoài ống gấp nhiều lần trên cùng một đơn vị chiều dài không gian, mà còn phá vỡ lớp màng biên cách nhiệt, giúp nâng cao đáng kể hiệu suất trao đổi nhiệt tổng thể.

Các loại ống xoắn inox phổ biến hiện nay

Để đáp ứng các nhu cầu đa dạng từ dẫn khí, dẫn dịch cho đến gia nhiệt, sản phẩm được chia thành ba nhánh chủng loại chính:

1. Ống xoắn inox mềm (Flexible Hose)

Loại này có độ dày vách mỏng, cấu trúc nếp gấp sâu cho phép uốn cong dễ dàng bằng tay mà không cần dụng cụ chuyên dụng. Thường được bọc thêm một hoặc hai lớp lưới inox bên ngoài để tăng cường khả năng chịu áp suất.

• Ứng dụng: Kết nối các đường ống động, dẫn khí nén, nước nóng, hoặc sử dụng trong các cơ cấu chuyển động của dây chuyền đóng gói thực phẩm.

2. Ống xoắn inox cứng (Rigid Coil)

Được làm từ ống inox có độ dày thành lớn, uốn định hình cố định bằng máy thủy lực thành các cuộn tròn chắc chắn. Loại ống này không thể tự ý co giãn linh hoạt bằng tay mà giữ nguyên form thiết kế.

• Ứng dụng: Chuyên dùng để dẫn các dòng lưu chất áp suất cao, hóa chất độc hại, hơi quá nhiệt trong ngành dầu khí và công nghiệp nặng.

3. Ống xoắn trao đổi nhiệt (Heat Exchanger Coil)

Đây là dạng ống được tính toán kỹ lưỡng về đường kính vòng xoắn, khoảng cách giữa các bước xoắn nhằm tối ưu hóa lưu lượng và diện tích bề mặt.

• Ứng dụng: Lắp đặt bên trong các bộ trao đổi nhiệt, bồn chứa gia nhiệt jacket, hệ thống làm lạnh chiller hoặc các thiết bị ngưng tụ ngành bia, nước giải khát.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để đảm bảo chọn đúng thiết bị, tránh tình trạng lãng phí hoặc mua về không lắp vừa, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

• Đường kính ống danh định ($DN$): Các kích cỡ tiêu chuẩn dao động từ nhỏ đến trung bình như DN6, DN8, DN10, DN15, DN20, cho đến DN25 và lớn hơn. Cần lưu ý phân biệt giữa đường kính trong ($ID$) và đường kính ngoài ($OD$) của phần nếp xoắn.

• Độ dày thành ống: Quyết định trực tiếp đến khả năng chịu lực và độ uốn dẻo của ống. Các độ dày phổ biến gồm 0.5 mm, 0.8 mm, 1.0 mm, và 1.5 mm. Ống càng dày càng chịu áp tốt nhưng độ linh hoạt sẽ giảm đi.

• Áp suất làm việc danh định ($PN$): Phải lựa chọn phù hợp với áp suất vận hành đỉnh của hệ thống, bao gồm các dải áp phổ biến: PN10, PN16, PN25, hoặc PN40.

• Dải nhiệt độ làm việc: Inox cao cấp cho phép hệ thống vận hành cực kỳ ổn định trong biên độ nhiệt rất rộng, thông thường từ -50°C đến 400°C, tùy thuộc vào mác vật liệu và kiểu kết nối đi kèm (đầu kết nối dùng gioăng hay hàn trực tiếp).

So sánh ống lò xo inox 304 và 316

Việc chọn lựa giữa hai mác thép này quyết định tính kinh tế và độ bền vững lâu dài của công trình. Dưới đây là bảng phân tích kỹ thuật:

Tại sao thiết kế xoắn lại hiệu quả hơn ống thẳng?

Nhiều người thường thắc mắc tại sao không dùng các đoạn ống thẳng cho đơn giản mà phải tốn chi phí gia công thành dạng xoắn. Câu trả lời nằm ở 4 lợi ích kỹ thuật vượt trội sau:

• Triệt tiêu rung động toàn diện: Ống thẳng truyền dẫn rung động cơ học từ đầu này sang đầu kia một cách nguyên vẹn, dễ làm lỏng các mối nối ren. Thiết kế xoắn bẻ gãy hướng truyền lực, hấp thụ hoàn toàn dao động.

• Tiết kiệm không gian lắp đặt tối đa: Với một không gian dài chỉ 50cm, bạn không thể lắp một đoạn ống thẳng dài 3m. Nhưng với ống inox lò xo, chiều dài thực tế 3m của ống hoàn toàn có thể cuộn gọn lại trong khoảng không 50cm đó, giúp tăng mật độ vật chất bên trong thiết bị.

• Gia tăng hiệu suất trao đổi nhiệt: Thiết kế bề mặt gợn sóng liên tục tạo ra các vùng xoáy nhỏ trong lòng dòng chảy, làm tăng hệ số truyền nhiệt đối lưu, giúp quá trình làm nóng hoặc làm lạnh diễn ra nhanh hơn gấp nhiều lần.

• Kéo dài tuổi thọ hệ thống: Bằng cách giảm thiểu tối đa ứng suất uốn và ứng suất kéo xuất hiện tại các điểm cố định, cấu trúc xoắn giúp bảo vệ các thiết bị đắt tiền như máy nén, lò hơi khỏi nguy cơ nứt vỡ gián tiếp.

Ống xoắn inox được sử dụng ở đâu?

Sự đa năng giúp sản phẩm này trở thành linh kiện không thể thay thế trong nhiều ngành công nghiệp mũi nhọn:

• Ngành chế biến thực phẩm & đồ uống: Sử dụng trong hệ thống vệ sinh tại chỗ CIP, đường ống truyền dẫn sữa tươi, nước trái cây, các cuộn gia nhiệt trong nồi nấu bia của các nhà máy công nghiệp.

• Ngành hóa chất và dung môi: Dùng để dẫn các loại hóa chất có tính ăn mòn cao, các axit hữu cơ, hệ thống đường ống công nghệ trong các lò phản ứng hóa học.

• Ngành HVAC (Thông gió & Điều hòa không khí): Lắp đặt trong hệ thống điều hòa trung tâm VRV/VRF, các bộ kết nối chiller, thiết bị trao đổi nhiệt ngưng tụ.

• Ngành năng lượng và lò hơi: Ứng dụng làm ống gia nhiệt trong lò hơi, hệ thống thu nhận năng lượng mặt trời công nghiệp, các đường ống dẫn hơi quá nhiệt áp suất cao.

• Ngành dầu khí, hàng hải: Đường ống công nghệ trên các giàn khoan, hệ thống ống thủy lực điều khiển chịu áp lực cao trên tàu biển.

Những sai lầm thường gặp khi sử dụng ống lò xo inox

Ngay cả khi bạn mua được một sản phẩm chất lượng tốt, việc mắc phải các sai lầm sau trong quá trình chọn lựa và vận hành vẫn có thể phá hỏng thiết bị:

• Chọn sai mác vật liệu inox: Sử dụng ống inox 304 cho hệ thống dẫn nước có nồng độ Clo cao hoặc môi trường hơi axit. Hậu quả là ống bị ăn mòn rỗ bề mặt, xuất hiện các lỗ kim gây xì hở lưu chất chỉ sau vài tháng.

• Chọn sai thông số áp suất thiết kế: Lắp đặt ống có dải áp PN10 vào cụm bơm có áp suất đỉnh lên tới 15 bar. Áp lực vượt ngưỡng sẽ làm biến dạng nếp xoắn, gây phình to và nứt vỡ ống.

• Bẻ cong vượt quá giới hạn cho phép (Sai bán kính uốn tối thiểu): Cố tình uốn gập ống xoắn mềm một góc quá gắt để tiết kiệm không gian. Việc này làm mỏi cơ học vật liệu tại đỉnh vòng xoắn, khiến ống bị mất hoàn toàn khả năng đàn hồi và dễ dàng nứt gãy khi hệ thống rung động.

• Không kiểm tra kỹ môi trường xung quanh: Lắp đặt ống trần không có lớp bọc bảo vệ tại những vị trí có sự va quệt cơ học liên tục với các chi tiết máy khác, dẫn đến mài mòn vách ống.

Checklist lựa chọn ống xoắn inox phù hợp

Để quy trình mua sắm vật tư diễn ra chuẩn xác, tránh các sai sót kỹ thuật, quý khách hàng có thể áp dụng checklist 5 bước sau:

• Bước 1: Xác định môi chất làm việc: Lưu chất chạy bên trong và bên ngoài ống là gì? (Nước sạch, hơi nóng, khí nén, hay hóa chất ăn mòn?).

• Bước 2: Xác định thông số vận hành: Nhiệt độ thấp nhất và cao nhất là bao nhiêu? Áp suất làm việc thường xuyên và áp suất đỉnh của hệ thống là bao nhiêu?

• Bước 3: Lựa chọn mác vật liệu: Inox 304 (cho ứng dụng cơ bản, thực phẩm thông thường) hay Inox 316/316L (cho môi trường hóa chất, muối biển)?

• Bước 4: Xác định thông số hình học: Đường kính danh định ($DN$), độ dày vách ống phù hợp, chiều dài tổng thể và bước xoắn cần thiết.

• Bước 5: Kiểm tra tiêu chuẩn đầu kết nối: Đầu ren hệ NPT, BSPT hay kết nối mặt bích theo tiêu chuẩn JIS, ANSI, DIN?

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Để tối ưu hóa tuổi thọ của ống xoắn inox, việc tuân thủ quy trình lắp đặt và bảo trì định kỳ là điều kiện tiên quyết.

Lưu ý khi lắp đặt

• Không xoắn vặn ống: Khi siết đầu ren kết nối, luôn dùng hai mỏ lết (một chiếc giữ cố định thân ống, một chiếc siết đai ốc). Tuyệt đối không để thân ống xoắn bị vặn vẹo theo trục dọc, vì điều này sẽ làm giảm 80% khả năng chịu áp của nếp xoắn.

• Cố định đúng vị trí: Lắp đặt ống theo đúng hướng dẫn về bán kính uốn cong của nhà sản xuất, đảm bảo các điểm đỡ ống không siết quá chặt làm móp méo nếp xoắn.

Lưu ý khi vận hành

• Thường xuyên theo dõi đồng hồ áp suất để đảm bảo hệ thống không bị hiện tượng quá áp hoặc búa nước giật cục liên tục.

• Kiểm tra mức độ rung động xem có nằm trong biên độ cho phép của đoạn ống xoắn mềm hay không.

Quy trình bảo trì định kỳ

• Kiểm tra bề mặt bên ngoài: Định kỳ từ 6–12 tháng, cần vệ sinh sạch sẽ bề mặt ống, kiểm tra xem có dấu hiệu bị rỉ sét, rạn nứt hay rỗ bề mặt hay không.

• Làm sạch lòng ống: Súc rửa lòng ống định kỳ để loại bỏ cặn bám, xỉ hàn hoặc các tạp chất tích tụ trong các rãnh xoắn – tác nhân làm giảm hiệu suất truyền nhiệt và gây tắc nghẽn dòng chảy.

Giải đáp thắc mắc thường gặp (FAQ)

1. Ống xoắn inox dùng để làm gì trong công nghiệp?

Sản phẩm chủ yếu được dùng để hấp thụ các dao động cơ học (chống rung), bù đắp sự co giãn do thay đổi nhiệt độ (chống nứt gãy đường ống), kết nối các điểm không thẳng hàng và làm thiết bị truyền nhiệt (trao đổi nhiệt) trong các hệ thống lưu chất công nghiệp.

2. Khi nào tôi nên chọn mua ống inox lò xo mác 316 thay vì 304?

Bạn nên chọn mác Inox 316 khi hệ thống của bạn vận hành trực tiếp các môi chất có tính ăn mòn cao như axit, kiềm, nước có chứa hàm lượng clo lớn, nước biển, hoặc hệ thống yêu cầu độ sạch vi sinh cực cao cùng khả năng chịu nhiệt độ cao liên tục vượt trên 350°C.

3. Ống xoắn inox có chịu được áp suất cao và nhiệt độ âm sâu không?

Có. Nhờ đặc tính cơ học tuyệt vời của thép không gỉ nhóm Austenitic, ống xoắn có thể chịu được áp suất lên đến hàng chục bar (tùy độ dày) và làm việc an toàn trong dải nhiệt độ cực rộng, từ các ứng dụng khí hóa lỏng âm sâu (-50°C) cho đến hệ thống hơi quá nhiệt (400°C).

4. Tại sao ống xoắn inox của tôi dùng một thời gian bị nứt ở các rãnh?

Hiện tượng này thường do hai nguyên nhân: một là bạn đã uốn cong ống vượt quá bán kính uốn tối thiểu cho phép khiến vật liệu bị mỏi; hai là do hiện tượng búa nước (áp suất tăng vọt đột ngột) trong hệ thống làm giãn dòng nếp xoắn vượt giới hạn đàn hồi.

Lựa chọn đúng ống xoắn inox giúp tăng hiệu quả và tuổi thọ hệ thống

Có thể khẳng định, ống xoắn inox không chỉ đơn thuần là một phụ kiện kết nối, mà là giải pháp bảo hiểm kỹ thuật an toàn cho các hệ thống đường ống công nghiệp hiện đại. Việc thấu hiểu nguyên lý, phân biệt rõ ràng các chủng loại vật liệu như Inox 304, 316 cũng như các thông số áp suất, nhiệt độ sẽ giúp doanh nghiệp đưa ra quyết định đầu tư chính xác nhất. Một hệ thống được trang bị đúng loại ống inox lò xo phù hợp sẽ luôn vận hành êm ái, tối ưu hóa hiệu suất truyền năng lượng và giảm thiểu tối đa các rủi ro dừng máy do sự cố nứt gãy, rò rỉ.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về ống xoắn inox!
