Ống xoắn ruột gà inox: Giải pháp bảo vệ toàn diện hệ thống điện công nghiệp

Vì sao hệ thống dây điện công nghiệp cần được bảo vệ tốt hơn?

Trong môi trường sản xuất hiện đại tại các nhà máy, nhà xưởng hay các công trình ngoài trời, hệ thống dây dẫn điện và cáp tín hiệu được ví như mạng lưới thần kinh điều khiển toàn bộ máy móc. Tuy nhiên, các khu vực này lại tiềm ẩn rất nhiều rủi ro cơ học và hóa học phá hủy dây dẫn. Thực tế cho thấy, dây điện lắp đặt trần hoặc trong các đường ống nhựa thông thường rất dễ bị chuột bọ cắn phá, bị va đập mạnh do xe nâng, máy móc quệt phải, hoặc nhanh chóng lão hóa, giòn gãy dưới tác động của nhiệt độ cao, tia UV và độ ẩm cao.

Một khi xảy ra sự cố chập cháy hoặc đứt gãy dây nguồn, hậu quả để lại là vô cùng nghiêm trọng. Không chỉ làm gián đoạn toàn bộ dây chuyền sản xuất gây thiệt hại lớn về kinh tế, chi phí sửa chữa, lột bỏ và thay thế hệ thống điện đi ngầm, đi âm hay đi trên máng cáp cao cũng cực kỳ tốn kém. Để giảm thiểu tối đa các rủi ro vận hành này, việc tìm kiếm một lớp áo giáp cơ khí bền bỉ là bài toán sống còn. Hiện nay, ống xoắn ruột gà inox đang là giải pháp kỹ thuật hàng đầu được các nhà thầu cơ điện tin dùng rộng rãi nhờ khả năng bảo vệ cơ lý hóa vượt trội cho dây dẫn.

Vậy ống xoắn ruột gà inox có cấu tạo như thế nào và vì sao loại ống chống cháy này lại được đánh giá cao trong giới kỹ thuật công nghiệp đến vậy? Chúng ta sẽ cùng phân tích chi tiết ngay sau đây.

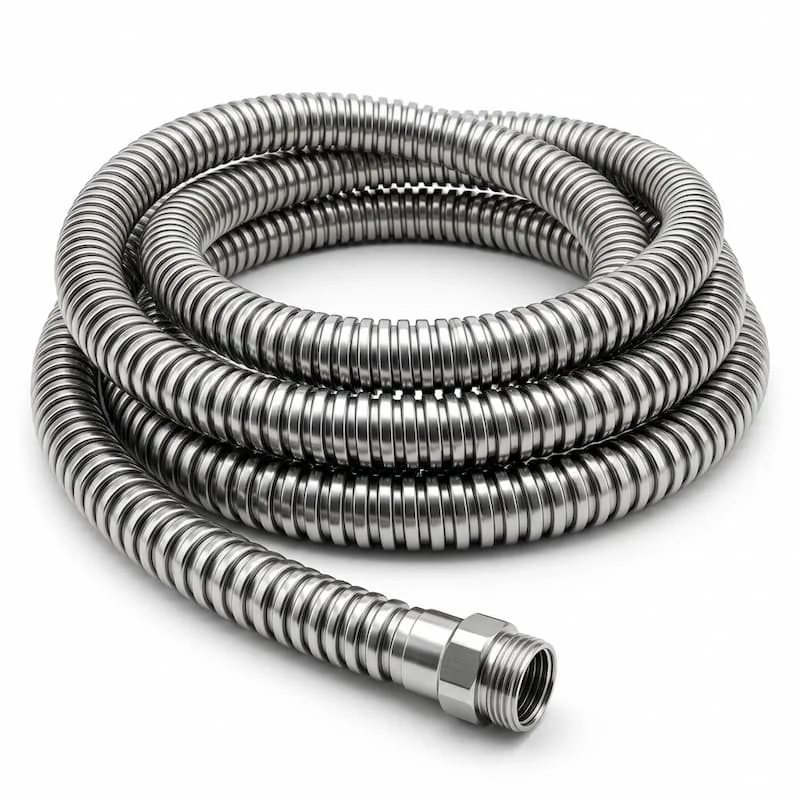

Ống xoắn ruột gà inox là gì?

Ống xoắn ruột gà inox là loại ống bảo vệ dây điện và cáp tín hiệu được chế tạo từ các dải băng thép không gỉ (inox), trải qua quá trình cán định hình và liên kết cuộn chặt với nhau theo cấu trúc gân xoắn liên tục giống như ruột gà.

Định nghĩa một cách ngắn gọn, đây là dòng ống luồn dây điện có cấu trúc cơ khí dạng khớp liên động (interlock) hoặc vuông (squarelock), cho phép toàn bộ thân ống có độ linh hoạt linh hoạt cao, uốn cong tự do theo mọi địa hình mà không sợ bị móp méo hay gãy vỡ lòng ống, đồng thời mang lại khả năng bảo vệ cơ học tối ưu nhất cho dây cáp bên trong.

Cấu tạo cơ bản

Sản phẩm thường có cấu trúc đồng bộ gồm các thành phần:

• Thân ống inox dạng xoắn: Phần lõi chịu lực cốt lõi với các nếp gấp lồng ghép đan xen, giúp giải phóng ứng suất uốn.

• Lớp bọc vỏ ngoài (tùy chọn): Có thể là lớp nhựa PVC, PU chịu nhiệt hoặc lớp lưới inox bện ngoài nhằm gia tăng tính năng kháng nước, kháng hóa chất.

• Đầu nối và phụ kiện: Các hệ thống khớp nối thẳng, khớp nối góc 90 độ, đầu nối vào tủ điện giúp tạo thành một hệ thống kín khít hoàn chỉnh.

Vật liệu phổ biến

• Inox 201: Độ cứng cao, chi phí rẻ nhưng dễ bị ố vàng, han gỉ nếu lắp ở nơi ẩm ướt hoặc ngoài trời.

• Inox 304: Khả năng chống oxy hóa xuất sắc, dẻo dai, chịu nhiệt tốt, là mác thép quốc dân trong công nghiệp.

• Inox 316: Khả năng kháng axit, muối biển và clorua tuyệt đối, chuyên dụng cho môi trường hóa chất nặng.

Nguyên lý hoạt động của ống xoắn ruột gà inox

Sở dĩ ống xoắn ruột gà inox trở thành tiêu chuẩn bắt buộc trong nhiều hạng mục cơ điện nặng là nhờ nguyên lý vận hành đa tầng độc đáo, xử lý triệt để các tác nhân gây hại từ môi trường.

Cơ chế bảo vệ cơ học mạnh mẽ

Khi có ngoại lực tác động như vật nặng rơi rụng, lực đè nghiền từ lốp xe nâng, cấu trúc gân xoắn dạng Interlock của thân inox sẽ tự động phân bổ đều lực ép ra toàn bộ bề mặt xung quanh thay vì tập trung tại một điểm. Các mối nối gân có biên độ trượt vi mô, giúp hấp thụ xung lực rung động từ máy móc truyền sang, ngăn chặn hoàn toàn hiện tượng dây dẫn bên trong bị bóp nghẹt, nghiền ép hay đứt gãy ngầm.

Cơ chế bảo vệ môi trường ưu việt

Thép không gỉ vốn là vật liệu có mật độ phân tử cao, trơ cuống trước các tác nhân oxy hóa. Lòng ống hoạt động như một bức tường ngăn cách tuyệt đối, chặn đứng sự xâm nhập của bụi bẩn, tạp chất dính bám vào vỏ dây điện. Đối với dòng có lớp bọc cấu trúc, nó tạo ra cơ chế chống nước áp lực, ngăn chặn triệt để hiện tượng hơi ẩm hay hóa chất ăn mòn thấm ngược vào bên trong gây rò rỉ, đoản mạch hệ thống điện.

Tối ưu hóa tính linh hoạt trong thi công

Nhờ nguyên lý uốn cong đàn hồi không góc chết, kỹ sư cơ điện có thể dễ dàng luồn lách ống qua các khe hở hẹp, đi sát các góc cua định hình phức tạp của máy móc hoặc kết nối động giữa tủ điện cố định và các chi tiết máy chuyển động tịnh tiến mà không cần phải cắt nối hay dùng thêm các co cút chia ngả cồng kềnh.

Các loại ống xoắn ruột gà inox phổ biến

Tùy thuộc vào vị trí lắp đặt và điều kiện vận hành cụ thể của từng phân xưởng, sản phẩm được chia thành ba dòng chủ lực:

1. Ống ruột gà inox không bọc nhựa

Đây là dòng ống thuần túy kim loại, không trang bị thêm bất kỳ lớp bọc dẻo nào bên ngoài.

• Ưu điểm: Khả năng tản nhiệt tự nhiên cực kỳ xuất sắc và chịu được biên độ nhiệt độ cao vượt trội. Lòng ống rộng giúp luồn dây nhanh chóng.

• Ứng dụng: Chuyên dùng tại các khu vực có nhiệt độ cao như phòng máy phát điện, khu vực cạnh lò hơi, nhà máy luyện kim hoặc các dây chuyền sản xuất sấy khô.

2. Ống ruột gà inox bọc nhựa PVC

Thân ống inox bên trong được đùn ép thêm một lớp vỏ nhựa PVC cao cấp, mịn màng bám chặt bên ngoài.

• Ưu điểm: Tăng cường khả năng chống thấm nước tuyệt đối, kháng dầu nhớt, đồng thời tăng x2 màng bọc cách điện an toàn cho hệ thống.

• Ứng dụng: Sử dụng phổ biến tại các khu vực ngoài trời chịu mưa nắng liên tục, hầm mỏ, hệ thống xử lý nước thải hoặc các nhà máy chế biến thủy hải sản thường xuyên phải phun rửa vệ sinh.

3. Ống ruột gà inox chống cháy

Được gia công bằng vật liệu inox cao cấp kết hợp với lớp vỏ nhựa chống cháy chuyên dụng chống cháy lan tự dập tắt (Flame retardant) hoặc bọc thêm lưới thép bảo vệ.

• Ưu điểm: Là dòng ống chống cháy chuẩn công nghiệp, không bị nóng chảy hay tạo khói độc khi gặp hỏa hoạn, bảo vệ đường cáp tín hiệu cứu hỏa hoạt động liên tục trong một khoảng thời gian nhất định khi có sự cố.

• Ứng dụng: Lắp đặt tại trung tâm thương mại, chung cư cao tầng, nhà máy hóa chất nguy hiểm hay hệ thống tàu điện ngầm.

Thông số kỹ thuật cần quan tâm

Khi lên bảng khối lượng vật tư cho dự án, việc chọn đúng thông số kỹ thuật quyết định đến tính khả thi và an toàn của hệ thống:

Kích thước danh nghĩa (Đường kính trong)

Kích thước của ống được tính toán theo tiêu chuẩn đường kính trong định danh (DN) để đảm bảo không gian luồn dây:

• Hệ nhỏ: DN10, DN12, DN15 (Phù hợp cho dây tín hiệu, dây camera).

• Hệ trung bình: DN20, DN25, DN32 (Dùng cho cáp nguồn động cơ nhỏ và vừa).

• Hệ lớn: DN40, DN50 (Chuyên dụng cho các bó cáp động lực chính).

Nhiệt độ làm việc và Cấp bảo vệ

• Dải nhiệt độ chịu đựng: Biên độ chịu nhiệt dao động rộng từ -40°C đến hơn 300°C (đối với loại không bọc) và từ -20°C đến 105°C (đối với dòng bọc PVC).

• Cấp bảo vệ tiêu chuẩn (IP): Xác định khả năng chống bụi và nước của hệ thống ống. Loại không bọc thường đạt IP40, trong khi dòng bọc nhựa cao cấp kết hợp đầu nối chuẩn có thể đạt từ IP65, IP67, cho phép ngăn tia nước áp lực cao xâm nhập.

• Chiều dài cuộn đóng gói: Thường được cuộn sẵn theo quy cách 10m, 20m, 30m, hoặc 50m nhằm thuận tiện cho việc vận chuyển và giảm thiểu các mối nối nối tiếp trên đường đi dây dài.

So sánh ống ruột gà inox với các loại ống bảo vệ khác

Để thấy rõ tại sao đây là giải pháp đầu tư đáng tiền nhất, hãy cùng đặt dòng ống này lên bàn cân với các vật liệu truyền thống khác trên thị trường:

Tại sao inox 304 được sử dụng phổ biến nhất?

Dù có nhiều mác thép khác nhau, nhưng trên thực tế, dòng sản phẩm làm từ Inox 304 luôn chiếm thị phần áp đảo tại các công trình công nghiệp nhờ sự dung hòa hoàn hảo giữa kỹ thuật và kinh tế.

• Chống ăn mòn hiệu quả trong mọi môi trường: Khác với inox 201 rất dễ bị rỉ sần mọc mụn cóc sau một thời gian gặp nước, Inox 304 sở hữu lớp màng Crom Oxit tự chữa lành cực bền. Thách thức mọi điều kiện thời tiết khắc nghiệt ngoài trời, môi trường độ ẩm cao hay hóa chất tẩy rửa trong các nhà máy chế biến thực phẩm.

• Độ bền cơ học lý tưởng: Inox 304 giữ được độ dẻo dai cần thiết, giúp các mắt xích liên động chịu được tần suất rung động liên tục từ các động cơ công suất lớn mà không bị mỏi vật liệu hay giòn gãy như nhựa.

• Bài toán hiệu quả kinh tế dài hạn: Mặc dù chi phí đầu tư ban đầu cao hơn ống nhựa hay ống thép mạ kẽm, nhưng với tuổi thọ kéo dài hàng chục năm không cần bảo trì, thay thế, Inox 304 giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành, loại bỏ hoàn toàn rủi ro dừng máy do sự cố chập điện.

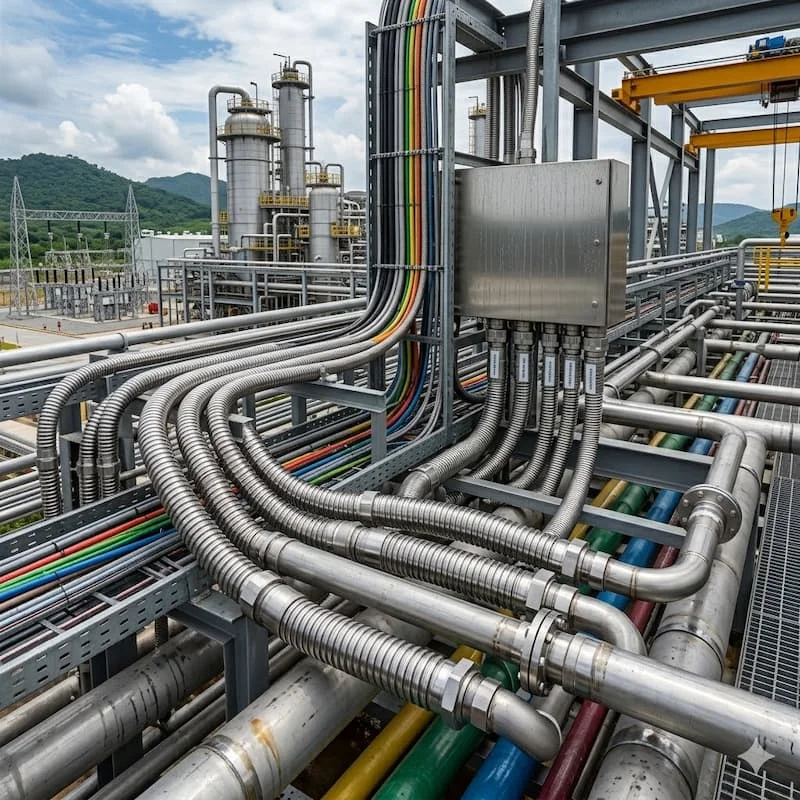

Ống xoắn ruột gà inox được sử dụng ở đâu?

Sản phẩm là lựa chọn hàng đầu trong các dự án cơ điện có yêu cầu nghiêm ngặt về an toàn kỹ thuật:

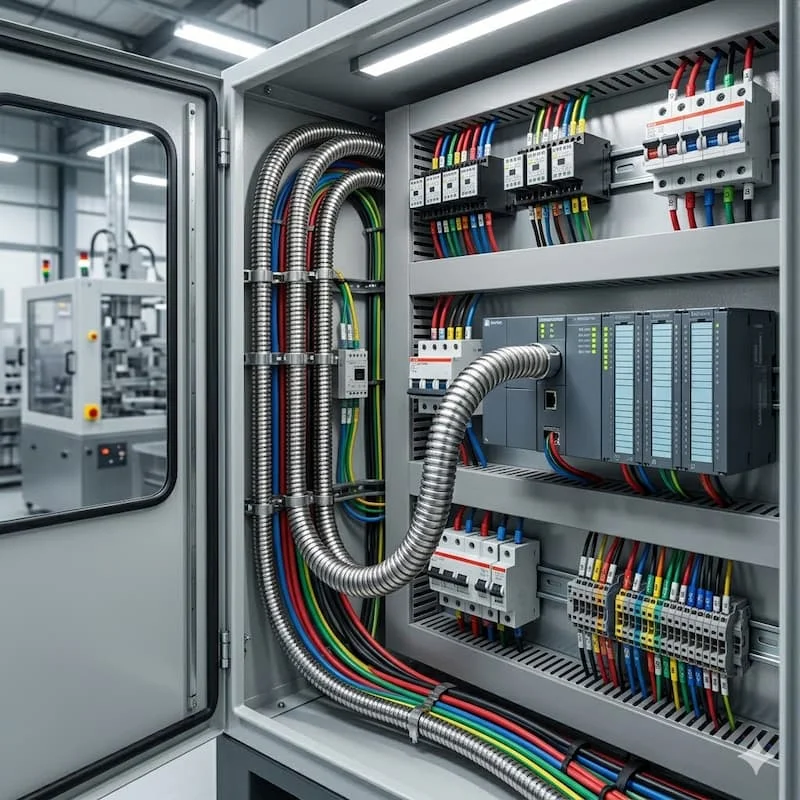

• Nhà máy chế biến thực phẩm & dược phẩm: Bảo vệ hệ thống dây điều khiển cho sensor cảm biến, cánh tay robot tự động hóa, nơi thường xuyên bị phun rửa bằng nước áp lực và hóa chất tiệt trùng.

• Nhà máy hóa chất, lọc hóa dầu: Đi dây điện tại các khu vực chiết rót, tiếp xúc hơi axit hoặc dung môi bay hơi cao – nơi các loại ống nhựa sẽ bị mủn thối, ăn mòn chỉ sau một thời gian ngắn.

• Nhà máy nhiệt điện, thủy điện: Đảm bảo an toàn cho các đường cáp tín hiệu điều khiển trung tâm, cáp động lực chạy qua các hành lang kỹ thuật có nhiệt độ cao, hệ thống sấy lò hơi.

• Công trình hạ tầng ngoài trời: Bảo vệ cáp nguồn cho hệ thống camera an ninh đô thị, camera PTZ, đèn chiếu sáng cao áp giao thông, bảng biển quảng cáo ngoài trời chống chịu mưa bão và chuột cắn.

• Hệ thống cơ điện tòa nhà (HVAC): Đi dây kết nối từ máng cáp cố định vào các thiết bị có độ rung động cao như máy nén điều hòa trung tâm, quạt tăng áp hút khói hành lang, tủ điều khiển chiller.

Những sai lầm thường gặp khi lựa chọn

Việc thiếu kinh nghiệm khi chọn mua vật tư bảo vệ điện thường dẫn đến những sai lầm tai hại:

• Chọn sai kích thước đường kính ống: Nhiều người tính toán đường kính ống vừa khít với bó dây điện mà không trừ hao khoảng trống. Hậu quả là lực ma sát lớn khiến không thể luồn dây qua được (khó luồn dây), hoặc bó dây quá chặt không có không gian tản nhiệt, dẫn đến nóng chảy vỏ cách điện bên trong, tăng chi phí khắc phục.

• Chọn sai mác vật liệu: Mua ống inox 201 lắp cho nhà máy hóa chất hoặc ven biển nhằm tiết kiệm ngân sách. Chỉ sau một mùa mưa, ống sẽ bị rỉ sét ăn mòn sớm, mất hoàn toàn khả năng bảo vệ cơ học.

• Không sử dụng đầu nối tương thích: Sử dụng ống ruột gà inox nhưng lại kết nối vào tủ điện bằng các loại băng keo quấn thô sơ hoặc đầu nối nhựa rẻ tiền. Sai lầm này làm giảm khả năng chống nước của hệ thống, khiến nước mưa dễ dàng men theo đường ống chảy thẳng vào làm cháy tủ điện trung tâm.

• Bỏ qua nhiệt độ vận hành thực tế: Sử dụng loại ống bọc nhựa PVC vào các khu vực lò sấy có nhiệt độ trên 150°C. Lớp nhựa PVC ngoài sẽ bị nóng chảy, bốc khói độc và giảm đáng kể tuổi thọ sản phẩm.

Checklist lựa chọn ống xoắn ruột gà inox phù hợp

Để đảm bảo mua đúng loại vật tư cho công trình, hãy tuân thủ checklist 5 bước chuẩn kỹ sư sau:

• Bước 1: Xác định chủng loại và số lượng dây dẫn: Đo tổng đường kính ngoài của loại dây dẫn, số lượng dây cáp, lựa chọn đường kính trong của ống xoắn lớn hơn ít nhất 30% - 40% để đảm bảo tản nhiệt và luồn dây dễ dàng.

• Bước 2: Đánh giá chi tiết môi trường lắp đặt: Khu vực trong nhà hay ngoài trời? Có tiếp xúc trực tiếp với nước, độ ẩm, dầu nhớt hay hóa chất ăn mòn hay không?

• Bước 3: Lựa chọn mác vật liệu phù hợp: Chọn mác Inox 304 cho hầu hết ứng dụng công nghiệp thông thường hoặc nâng cấp lên Inox 316 cho môi trường axit, muối biển đặc thù.

• Bước 4: Quyết định loại cấu trúc vỏ bọc: Chọn loại không bọc nhựa (cho nơi cần chịu nhiệt cao, thoáng khí) hay chọn loại bọc nhựa PVC (cho nơi cần chống nước, tăng khả năng cách điện).

• Bước 5: Lựa chọn đầu nối tương thích: Đảm bảo các đầu nối thẳng, nối góc bằng đồng mạ niken hoặc inox phải có bước ren và kích thước tương thích hoàn hảo với ống ruột gà.

Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình lắp đặt chuẩn xác sẽ quyết định trực tiếp đến độ bền của toàn bộ mạng lưới điện:

1. Công tác chuẩn bị và đo cắt

• Sử dụng máy cắt sắt cầm tay hoặc kìm cắt chuyên dụng để cắt ống ruột gà theo đúng chiều dài đã đo đạc và kiểm tra phụ kiện đi kèm.

• Sau khi cắt, dùng giũa hoặc dụng cụ mài để làm sạch các bavia sắc nhọn ở đầu cắt, tránh tình trạng bavia cào rách vỏ cách điện của dây dẫn khi luồn.

2. Tiến hành thi công luồn dây và uốn ống

• Nên luồn dây điện vào trong lòng ống trước khi cố định ống lên tường hoặc máng cáp.

• Khi đi dây qua các góc cua, không uốn quá bán kính cho phép. Phải đảm bảo bán kính uốn cong của ống luôn lớn hơn hoặc bằng 5–10 lần đường kính ngoài của ống để các mắt xích gân xoắn không bị banh rộng hoặc mỏi vật liệu.

• Siết chặt đầu nối vào thân ống và thành tủ điện để đảm bảo đúng kỹ thuật và độ kín khít cao nhất.

3. Kiểm tra và nghiệm thu sau lắp đặt

• Dùng tay lay nhẹ các điểm cố định xem ống có bị lỏng lẻo hay không.

• Đối với các khu vực ngoài trời, tiến hành kiểm tra độ kín và kiểm tra khả năng chống nước của các đầu nối xem gioăng cao su đã ôm khít hay chưa nhằm đảm bảo hệ thống vận hành an toàn ổn định.

Giải đáp thắc mắc thường gặp (FAQ)

1. Ống xoắn ruột gà inox có công dụng chính là gì?

Sản phẩm được thiết kế chuyên dụng để làm lớp vỏ bọc bảo vệ hệ thống dây điện, cáp tín hiệu khỏi các nguy cơ va đập cơ học, lực nghiền ép, sự cắn phá của động vật, đồng thời chống bụi bẩn, chống nước và chống cháy lan trong các môi trường công nghiệp khắc nghiệt.

2. Inox 304 hay inox 316 tốt hơn khi làm ống bảo vệ dây điện?

Inox 316 có khả năng chống ăn mòn và chịu hóa chất vượt trội hơn nhưng giá thành cao hơn. Đối với đa số ứng dụng công nghiệp, nhà xưởng thông thường, vật liệu Inox 304 đã hoàn toàn đáp ứng tốt các yêu cầu kỹ thuật và độ bền lâu dài.

3. Có nên dùng loại bọc PVC cho hệ thống ngoài trời không?

Rất nên dùng. Lớp bọc nhựa PVC bên ngoài lớp inox giúp tăng cường khả năng chống thấm nước mưa tuyệt đối, bảo vệ lớp lõi kim loại bên trong không bị nước xâm nhập qua các khe gân xoắn, từ đó tối ưu hiệu quả chống nước cho đường dây.

4. Ống ruột gà inox chịu nhiệt được bao nhiêu độ C?

Tùy thuộc vào loại cấu trúc, dòng ống xoắn không bọc nhựa hoàn toàn bằng kim loại có thể chịu đựng nhiệt độ cao liên tục từ 150°C đến hơn 300°C. Đối với dòng bọc nhựa PVC, dải nhiệt độ khuyến cáo an toàn là từ -20°C đến 105°C.

5. Tuổi thọ trung bình của sản phẩm là bao lâu?

Khi được lắp đặt đúng kỹ thuật, chọn đúng mác vật liệu phù hợp với môi trường vận hành, sản phẩm có tuổi thọ trung bình rất cao, thường dao động bền bỉ từ 10 đến 20 năm mà không bị giòn gãy như ống nhựa.

Đầu tư đúng ống xoắn ruột gà inox giúp bảo vệ toàn diện hệ thống điện

Tổng kết lại, bảo vệ hệ thống điện bằng ống xoắn ruột gà inox là một quyết định đầu tư mang tính chiến lược của các chủ doanh nghiệp và nhà thầu thông thái. Mặc dù chi phí vật tư ban đầu có thể nhỉnh hơn các dòng ống nhựa thông thường, nhưng những giá trị thực tế mà nó mang lại là không thể phủ nhận: tăng tuổi thọ dây dẫn gấp nhiều lần, nâng cao độ an toàn vận hành chống cháy nổ, loại bỏ rủi ro rò rỉ điện gây tai nạn lao động và giảm thiểu tối đa chi phí bảo trì hệ thống. Lựa chọn một lớp "áo giáp" chất lượng cao chính là nền tảng vững chắc cho sự vận hành liên tục và thịnh vượng của mọi nhà máy.
