Ống đúc 304: Giải pháp tối ưu chịu áp lực cao cho hệ thống công nghiệp

Vì sao nhiều hệ thống công nghiệp ưu tiên sử dụng ống đúc 304?

Trong các thiết kế kỹ thuật hiện đại, các hệ thống đường ống áp suất cao luôn yêu cầu độ an toàn tuyệt đối. Từ các trạm bơm thủy lực, đường truyền hơi bão hòa cho đến hệ thống dẫn dung môi, chỉ một sự cố rò rỉ nhỏ cũng có thể làm gián đoạn toàn bộ dây chuyền sản xuất hoặc gây mất an toàn lao động nghiêm trọng. Trên thực tế, mối hàn là điểm yếu thường gặp trên đường ống chịu lực. Dưới tác động của áp suất không đồng đều và chu kỳ giãn nở nhiệt liên tục, các vị trí mối hàn dọc thân ống rất dễ bị nứt nẻ hoặc mỏi vật liệu.

Rất nhiều doanh nghiệp đã gặp sự cố rò rỉ nghiêm trọng hoặc giảm tuổi thọ thiết bị do sử dụng sai chủng loại ống cho các vị trí trọng yếu. Khi áp lực dòng chảy vượt quá giới hạn chịu đựng, các vết nứt chân chim tại đường hàn sẽ nhanh chóng xé rách lòng ống. Để khắc phục triệt để điểm nghẽn kỹ thuật này, ống đúc inox 304 trở thành lựa chọn phổ biến nhờ độ bền và khả năng chịu áp lực vượt trội. Cấu trúc nguyên khối không tì vết giúp vật liệu phân phối ứng suất đồng đều, mang lại sự an tâm tuyệt đối cho quá trình vận hành dài hạn.

Vậy ống đúc inox 304 có cấu tạo như thế nào và khác gì so với các loại ống inox thông thường? Hãy cùng đi sâu vào kiến thức nền tảng của dòng vật liệu này.

Ống đúc 304 là gì?

Ống đúc 304 là loại ống inox được sản xuất từ phôi thép không gỉ 304 nguyên khối bằng phương pháp kéo nguội hoặc đùn ép nóng. Đặc điểm cốt lõi của công nghệ này là quá trình sản xuất không tạo ra mối hàn dọc thân ống, tạo nên một kết cấu dạng trụ rỗng liền mạch hoàn chỉnh từ đầu đến cuối.

Thành phần vật liệu tiêu chuẩn

Mác thép Austenitic này sở hữu các liên kết hóa học bền vững nhờ tỷ lệ phối trộn tối ưu:

• Crom (Cr): Chiếm khoảng 18% – 20%, đóng vai trò hình thành lớp màng Crom oxit tự thụ động hóa để bảo vệ bề mặt chống lại sự oxy hóa.

• Niken (Ni): Chiếm khoảng 8% – 10.5%, giúp ổn định cấu trúc Austenitic, tăng cường độ dẻo dai và khả năng uốn định hình.

• Carbon (C): Được kiểm soát ở mức thấp nhằm hạn chế tối đa hiện tượng kết tủa cacbit crom tại biên giới hạt, giúp tăng khả năng chống ăn mòn thứ cấp.

Đặc điểm nhận biết kỹ thuật

• Không có đường hàn: Khi quan sát cả mặt trong lẫn mặt ngoài của thành ống, hoàn toàn không phát hiện bất kỳ đường vệt gờ của mối nối nhiệt nào.

• Bề mặt đồng nhất: Độ dày của thành ống có độ đồng tâm cực cao, kết cấu tổ chức kim loại đồng đều về cả cơ lý tính.

• Chịu lực vượt trội: Do không có vùng ảnh hưởng nhiệt bởi mối hàn ($HAZ$), ống đúc chịu được áp suất danh định lớn hơn ít nhất 20% – 30% so với ống hàn có cùng kích thước và độ dày.

Quy trình sản xuất ống đúc inox 304

Để tạo ra một thanh ống đúc inox 304 đạt chuẩn kỹ thuật khắt khe, phôi thép phải trải qua một quy trình chế tạo cơ khí phức tạp với độ chính xác cao.

1. Giai đoạn tạo phôi nóng

Ban đầu, các thỏi phôi thép tròn đặc lòng (solid round billet) thuộc mác inox 304 được đưa vào lò nung tuynel với nhiệt độ lên tới hơn 1200°C. Khi thép đạt đến độ dẻo lý tưởng, phôi được chuyển ngay sang máy đục lỗ xuyên tâm bằng các mũi vạch định vị, biến thỏi thép đặc thành một phôi ống thô có lòng rỗng bên trong.

2. Giai đoạn kéo giãn và định hình

Phôi ống thô tiếp tục được đưa qua các trục cán giảm tốc hoặc các khuôn kéo nguội/đùn nóng liên tục. Quá trình này giúp kéo giãn chiều dài, nắn thẳng định hình đường kính ngoài ($OD$) theo yêu cầu kỹ thuật và kiểm soát chặt chẽ độ dày thành ống đồng đều đến từng phần mười milimet.

3. Giai đoạn hoàn thiện và thử tải áp lực

Sau khi đạt kích thước hình học, ống được ủ khử ứng suất dư, xử lý bề mặt bằng phương pháp tẩy dung dịch axit (pickling) hoặc đánh bóng. Giai đoạn quan trọng nhất là kiểm tra chất lượng bằng phương pháp không phá hủy ($NDT$) như siêu âm, kiểm tra dòng điện xoáy và thử áp lực thủy tĩnh (Hydrostatic Test) ở áp suất cực cao để loại bỏ hoàn toàn các thanh ống có khuyết tật ngầm.

Phân loại ống đúc 304 phổ biến trên thị trường

Để phục vụ cho nhiều phân khúc công nghiệp khác nhau, sản phẩm được chuẩn hóa dựa trên nhiều hệ quy chiếu quốc tế:

Theo tiêu chuẩn sản xuất quốc tế

• ASTM A312: Tiêu chuẩn khắt khe nhất của Mỹ dành cho ống thép không gỉ không gỉ cấu trúc hàn và đúc, chuyên dụng trong môi trường nhiệt độ cao và ăn mòn tổng quát.

• ASTM A269 / A213: Tiêu chuẩn dành cho ống đúc lò hơi, ống trao đổi nhiệt yêu cầu độ dày thành ống cực kỳ chính xác.

• JIS (Nhật Bản), DIN (Đức): Các hệ tiêu chuẩn kỹ thuật châu Á và châu Âu phục vụ cho các nhà máy cơ khí chính xác.

Theo độ dày thành ống (Schedule - SCH)

Độ dày thành ống đúc được phân cấp tăng dần để chịu áp lực, kết hợp với các loại phụ kiện inox 304 đồng bộ:

• SCH10 / SCH20: Độ dày thành ống mỏng, dùng cho hệ thống áp suất thấp hoặc trung bình.

• SCH40: Cấp độ dày tiêu chuẩn phổ biến nhất, chịu áp lực tốt trong hầu hết các phân xưởng công nghiệp.

• SCH80 / SCH160: Thành ống rất dày, chuyên dụng cho môi trường áp suất cực cao, chịu được va đập thủy lực mạnh.

Theo bề mặt hoàn thiện

• No.1: Bề mặt thô mờ, được xử lý bằng hóa chất sau khi cán nóng, chuyên dùng cho đường ống công nghiệp đi ngầm hoặc trên cao không yêu cầu thẩm mỹ.

• 2B / BA / No.4: Bề mặt có độ sáng bóng tăng dần, nhẵn mịn, lý tưởng cho hệ thống vi sinh và bán dẫn.

Các thông số kỹ thuật quan trọng cần quan tâm

Khi tính toán thiết kế hoặc bóc tách khối lượng vật tư, các kỹ sư cơ điện cần đặc biệt lưu ý đến các thông số danh định của ống:

• Đường kính danh nghĩa ($DN$): Kích thước định danh bên trong của ống, phổ biến từ các hệ ống nhỏ như DN15, DN20, DN25 cho đến hệ thống trục chính như DN50, DN100, DN200.

• Độ dày thành ống: Dao động linh hoạt từ 1.5 mm đến hơn 20 mm tùy thuộc vào kích thước danh định và cấp tiêu chuẩn SCH quy định.

• Áp suất làm việc tối đa: Được tính toán dựa trên công thức Barlow, phụ thuộc trực tiếp vào mác vật liệu, độ dày SCH và đường kính ngoài. Ống càng nhỏ và thành ống càng dày thì áp suất chịu tải càng lớn.

• Nhiệt độ vận hành an toàn: Cấu trúc liên kết bền vững cho phép vật liệu hoạt động ổn định và liên tục ở nhiệt độ cao lên đến 870°C mà không gặp hiện tượng biến dạng mạng tinh thể hay suy giảm cơ tính nghiêm trọng.

So sánh ống đúc 304 và ống hàn inox 304

Để có cái nhìn khách quan về việc khi nào nên nâng cấp lên loại ống đúc, hãy cùng phân tích bảng đối chiếu kỹ thuật dưới đây:

Tại sao ống đúc 304 có giá cao hơn?

Nhiều khách hàng thường thắc mắc tại sao cùng một kích thước nhưng giá thành của dòng ống đúc lại chênh lệch đáng kể so với ống hàn. Câu trả lời nằm ở giá trị công nghệ và chất lượng cốt lõi:

• Chi phí sản xuất và hao hụt vật liệu lớn: Công nghệ đùn ép nóng và đục lỗ xuyên tâm đòi hỏi hệ thống máy móc thủy lực hạng nặng có công suất hàng nghìn tấn. Quy trình kéo nguội nhiều lượt cũng làm tăng tỷ lệ hao hụt phôi và chi phí năng lượng vận hành nhà máy.

• Chất lượng cơ lý tính vượt trội: Khách hàng trả chi phí cao hơn để đổi lấy một sản phẩm không có bất kỳ điểm yếu nào tại mối hàn. Sự đồng nhất cấu trúc tinh thể giúp lòng ống trơn tru, giảm thiểu tổn thất áp suất do ma sát dòng chảy.

• Hệ số an toàn tuyệt đối: Sản phẩm loại bỏ hoàn toàn nguy cơ nứt vỡ bất ngờ trong quá trình vận hành, bảo vệ các thiết bị đắt tiền phía sau như máy nén, lò hơi và giảm thiểu chi phí dừng máy sửa chữa.

So sánh ống đúc 304 và ống đúc 316

Bên cạnh mác thép 304, mác thép 316 cũng là một dòng ống đúc phổ biến. Việc lựa chọn giữa hai dòng này cần dựa trên môi chất thực tế:

• Ống đúc Inox 304: Sở hữu mức giá hợp lý hơn, khả năng chống gỉ cực tốt trong điều kiện khí quyển, nước ngọt và đáp ứng tới 85% nhu cầu của các ngành công nghiệp sản xuất nói chung.

• Ống đúc Inox 316: Nhờ được bổ sung thêm thành phần Molypden (Mo) từ 2% – 3%, mác thép này có khả năng chống ăn mòn lỗ kim và ăn mòn kẽ hở cực tốt trong môi trường chứa clorua như nước biển, hóa chất axit mạnh hoặc ngành dược phẩm siêu tinh khiết.

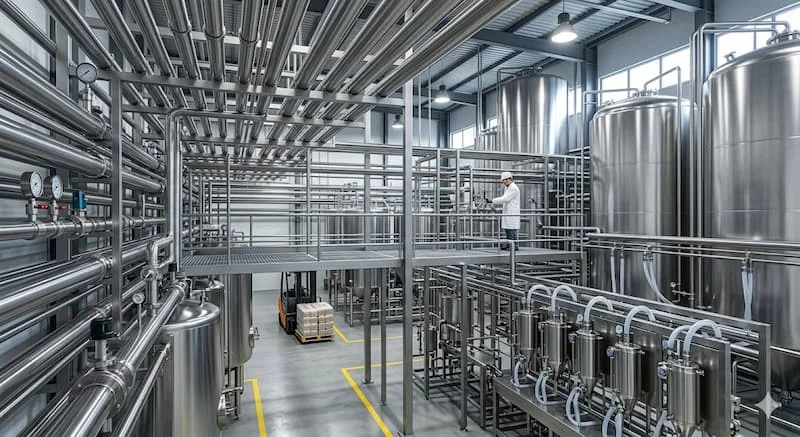

Ống đúc 304 được sử dụng trong những ngành nào?

Nhờ những đặc tính cơ lý hóa ưu việt, sản phẩm xuất hiện trong hầu hết các phân xưởng công nghiệp nặng đòi hỏi độ an toàn cao:

• Ngành chế biến thực phẩm & đồ uống: Sử dụng làm đường ống dẫn sữa, nước giải khát, cồn nhờ bề mặt bên trong lòng ống cực kỳ nhẵn mịn, không tạo khe hở cho vi khuẩn bám dính và dễ dàng vệ sinh CIP ($Clean-In-Place$).

• Ngành hóa chất và hóa dầu: Dẫn các loại hóa chất nhẹ, dung môi hữu cơ trong các hệ thống tháp phản ứng, nơi áp suất và nhiệt độ thay đổi liên tục.

• Ngành khai thác dầu khí: Trở thành xương sống cho các đường ống dẫn dầu, dẫn khí áp suất cao từ giếng khoan lên giàn thu gom trung tâm.

• Ngành năng lượng và sấy công nghiệp: Lắp đặt trong hệ thống đường ống dẫn hơi nước nóng, ống trao đổi nhiệt của lò hơi công nghiệp nhờ khả năng chịu nhiệt độ cao không biến dạng.

• Ngành cơ khí chế tạo nặng: Làm phôi chế tạo các chi tiết máy chịu lực, xylanh thủy lực, thiết bị áp lực chịu uốn xoắn cường độ cao.

Những sai lầm thường gặp khi lựa chọn ống đúc 304

Việc chọn mua vật tư thiếu tính toán kỹ thuật thường dẫn đến những hậu quả nghiêm trọng về cả chi phí lẫn an toàn:

• Chọn sai độ dày thành ống (SCH): Nhiều đơn vị do muốn tiết kiệm chi phí đã chọn thành ống mỏng hơn mức khuyến cáo. Hậu quả là đường ống không đáp ứng được áp suất làm việc thực tế, gây ra hiện tượng phồng rộp hoặc nổ ống khi chạy hết công suất máy bơm.

• Chọn sai tiêu chuẩn kỹ thuật (ASTM/JIS): Việc lắp lẫn lộn các tiêu chuẩn ống khác nhau khiến đường kính ngoài (OD) bị lệch lệch vài milimet. Điều này dẫn đến hậu quả không thể kết nối đồng bộ ống với các loại phụ kiện inox 304 như tê, co, mặt bích có sẵn trên hệ thống.

• Chỉ quan tâm đến giá rẻ: Mua phải các loại ống đúc kém chất lượng, ống bị tháo trộm từ công trình cũ hoặc ống có tỷ lệ tạp chất cao. Các loại ống này rất nhanh bị nứt vỡ hoặc gỉ sét sau vài tháng sử dụng.

• Không kiểm tra chứng chỉ chất lượng (CO/CQ): Bỏ qua bước kiểm tra nguồn gốc và kết quả thử nghiệm áp suất thủy tĩnh của nhà máy, dẫn đến rủi ro lớn về độ bền và an toàn pháp lý khi công trình tổ chức nghiệm thu.

Checklist lựa chọn ống đúc 304 phù hợp cho dự án

Để quy trình mua sắm vật tư diễn ra chuẩn xác, các kỹ sư thu mua có thể áp dụng checklist 5 bước sau:

• Bước 1: Xác định rõ thuộc tính môi chất và nhiệt độ vận hành: Môi chất bên trong là nước, hơi, hay hóa chất? Nhiệt độ tối đa của dòng chảy là bao nhiêu độ C?

• Bước 2: Tính toán áp suất làm việc và lưu lượng: Xác định áp suất làm việc định mức và áp suất đỉnh (tính cả hiện tượng búa nước) để đưa ra bài toán chịu lực an toàn.

• Bước 3: Lựa chọn đường kính và cấp độ dày tương thích: Tra bảng tiêu chuẩn để chọn đúng đường kính danh nghĩa (DN) và cấp độ dày thành ống (SCH40, SCH80…) phù hợp.

• Bước 4: Kiểm tra tiêu chuẩn kỹ thuật phù hợp: Đảm bảo thanh ống được sản xuất đồng bộ theo đúng một hệ tiêu chuẩn nhất định (ví dụ: ASTM A312) để dễ dàng lắp ráp.

• Bước 5: Yêu cầu cung cấp đầy đủ chứng chỉ CO-CQ: Chỉ nhận hàng khi nhà cung cấp xuất trình đầy đủ giấy chứng nhận xuất xứ và chứng chỉ chất lượng bản gốc từ nhà máy sản xuất.

Lưu ý khi bảo quản và lắp đặt đúng kỹ thuật

Quy trình bảo quản và biện pháp thi công đúng cách sẽ giữ nguyên vẹn các đặc tính cơ lý vốn có của đường ống:

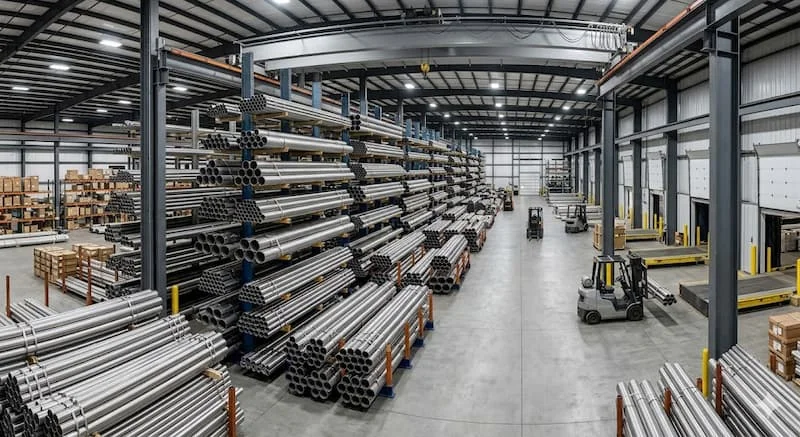

Công tác vận chuyển và bảo quản tại kho bãi

Trong quá trình bốc xếp, tuyệt đối tránh va đập mạnh hoặc kéo lê trực tiếp ống trên nền bê tông làm trầy xước sâu bề mặt ống. Nên bảo quản ống đúc trên các giá đỡ bằng gỗ, che chắn bạt cẩn thận để tránh nước mưa ngập úng lâu ngày gây ố vàng bề mặt khi chưa thi công.

Biện pháp thi công lắp đặt hệ thống

Khi tiến hành hàn nối hoặc bắt ren, bắt buộc phải sử dụng các loại phụ kiện inox 304 đồng bộ về cả độ dày lẫn tiêu chuẩn sản xuất. Quá trình hàn kết nối phải được thực hiện bởi thợ hàn có chứng chỉ, sử dụng que hàn hoặc dây hàn inox phù hợp (như mác ER308L) và phải thổi khí Argon bảo vệ mặt trong lòng ống để ngăn ngừa hiện tượng "cháy" mối hàn làm mất khả năng chống gỉ.

Công tác vận hành và bảo trì định kỳ

Sau khi đưa hệ thống vào hoạt động, cần lập kế hoạch kiểm tra định kỳ các vị trí khớp nối, theo dõi sát sao mức độ ăn mòn bề mặt và độ rung động của đường ống để kịp thời xử lý các ứng suất phát sinh, đảm bảo hệ thống vận hành liên tục 24/7.

Giải đáp thắc mắc thường gặp (FAQ)

1. Ống đúc 304 khác gì so với ống hàn 304?

Sự khác biệt cốt lõi nằm ở kết cấu thân ống. Ống đúc được kéo từ một phôi thép đặc nguyên khối nên hoàn toàn không có mối hàn dọc thân ống, giúp ống có khả năng chịu áp suất lớn và nhiệt độ cao tốt hơn nhiều so với ống hàn thông thường.

2. Ống đúc 304 có bị gỉ sét trong quá trình sử dụng không?

Nhờ hàm lượng Crom và Niken cao, sản phẩm có khả năng chống gỉ sét xuất sắc trong các điều kiện thông thường như nước ngọt, không khí ẩm, môi trường kiềm nhẹ. Tuy nhiên, nếu bị ngâm trực tiếp trong nước biển hoặc axit nồng độ cao, bề mặt ống vẫn có nguy cơ bị ăn mòn lỗ kim.

3. Khi nào tôi nên chọn ống tiêu chuẩn SCH40 và khi nào chọn SCH80?

Việc lựa chọn phụ thuộc hoàn toàn vào áp suất thiết kế của hệ thống. Tiêu chuẩn SCH40 phù hợp cho các đường ống dẫn nước, khí nén, hơi nóng ở áp suất trung bình thấp. Trong khi đó, tiêu chuẩn SCH80 với thành ống dày hơn nhiều sẽ được tin dùng cho các hệ thống thủy lực áp suất cao hoặc vị trí chịu lực rung động mạnh.

4. Dòng ống đúc làm từ inox 304 này chịu được nhiệt độ tối đa là bao nhiêu?

Trong điều kiện làm việc tiêu chuẩn không có tải trọng va đập đột ngột, sản phẩm có thể chịu được nhiệt độ vận hành liên tục lên tới khoảng 870°C mà không bị suy giảm nghiêm trọng các đặc tính cơ học cơ bản.

5. Khi nào doanh nghiệp nên chọn ống đúc mác 316 thay vì mác 304?

Doanh nghiệp nên quyết định nâng cấp lên ống đúc mác 316 khi hệ thống đường ống phải làm việc trực tiếp trong môi trường có tính ăn mòn hóa học mạnh, hệ thống dẫn axit, hóa chất tẩy rửa đậm đặc hoặc các công trình cơ điện nằm ở vùng ven biển, ngập mặt liên tục.

Ống đúc 304 – Giải pháp tối ưu cho hệ thống áp lực cao

Tựu trung lại, lựa chọn ống đúc 304 chất lượng cao là một quyết định đầu tư đúng đắn, mang lại giá trị thực tế lâu dài cho các công trình công nghiệp nặng. Cấu trúc nguyên khối không mối hàn, kết hợp cùng khả năng chống ăn mòn xuất sắc và dải nhiệt độ vận hành rộng, chính là tấm màng bảo vệ vững chắc cho sự ổn định của toàn phân xưởng. Việc ứng dụng đúng tiêu chuẩn độ dày và sử dụng hệ thống phụ kiện inox 304 đồng bộ không chỉ giúp doanh nghiệp tối ưu hóa hiệu suất dòng chảy mà còn loại bỏ hoàn toàn các rủi ro hỏng hóc bất ngờ, nâng cao uy tín cho các nhà thầu cơ điện.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về ống đúc 304!
