Cẩm Nang Toàn Diện Về Ống Và Phụ Kiện Inox Trong Công Nghiệp: Lựa Chọn Đồng Bộ Để Tối Ưu Chi Phí Và Vận Hành

Vì Sao Việc Lựa Chọn Đúng Ống Và Phụ Kiện Inox Rất Quan Trọng?

Trong các hệ thống sản xuất hiện đại như nhà máy thực phẩm, dây chuyền dược phẩm, nhà máy hóa chất, hệ thống xử lý nước hay hệ thống HVAC, đường ống đóng vai trò như các "mạch máu" duy trì sự sống cho toàn bộ quy trình vận hành. Tuy nhiên, một thực tế đáng lo ngại là nhiều doanh nghiệp hiện nay đang phải đối mặt với các sự cố nghiêm trọng: đường ống bị ăn mòn tạo cặn bẩn, rò rỉ tại các điểm kết nối gây thất thoát lưu chất, tuổi thọ hệ thống thấp một cách bất thường và chi phí bảo trì cao vọt theo từng năm.

Nguyên nhân gốc rễ của những tổn thất này thường xuất phát từ việc doanh nghiệp lựa chọn sai mác vật liệu ngay từ đầu, hoặc sử dụng các loại phụ kiện không đồng bộ về mặt tiêu chuẩn kỹ thuật. Khi một chi tiết nhỏ bị hỏng, toàn bộ dây chuyền buộc phải dừng hoạt động, gây thiệt hại lớn về kinh tế. Bài viết này được biên soạn bởi các chuyên gia kỹ thuật nhằm giúp bạn hiểu rõ toàn bộ hệ thống ống và phụ kiện inox trước khi đưa ra quyết định đầu tư, đảm bảo hệ thống vận hành an toàn, bền bỉ và tối ưu chi phí dài hạn.

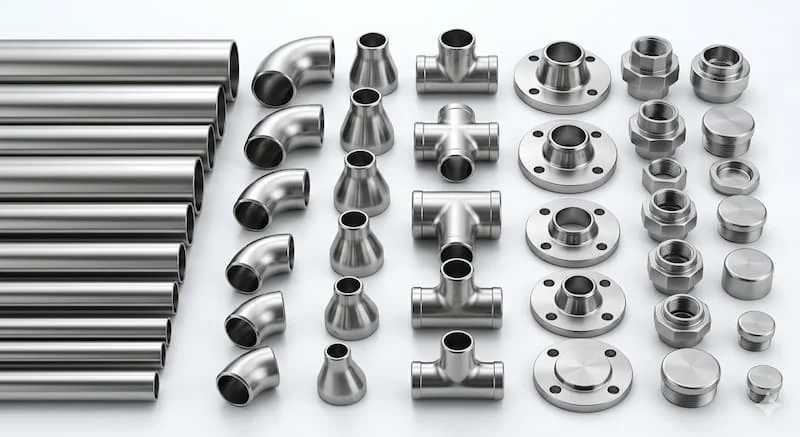

Ống Và Phụ Kiện Inox Là Gì?

Để xây dựng một hệ thống bền vững, trước hết chúng ta cần hiểu rõ khái niệm nền tảng. Ống và phụ kiện inox là tập hợp các sản phẩm được sản xuất từ thép không gỉ (Stainless Steel), có chức năng chính là dẫn lưu chất (chất lỏng, khí, hóa chất) và kết nối, định hình các đoạn đường ống trong hệ thống công nghiệp hoặc dân dụng.

Một hệ thống đường ống hoàn chỉnh không bao giờ chỉ gồm các thanh ống thẳng mà là sự kết hợp chặt chẽ của nhiều cấu kiện cấu thành:

• Ống inox: Thân trụ dài đóng vai trò trục dẫn chính.

• Co inox: Phụ kiện bẻ hướng dòng chảy theo góc mong muốn.

• Tê inox: Cấu kiện chia nhánh hoặc gom dòng lưu chất.

• Côn thu inox: Phụ kiện chuyển bậc, kết nối hai đường ống có kích thước khác nhau.

• Mặt bích inox: Đĩa kim loại dùng để liên kết các đoạn ống hoặc thiết bị bằng bu-lông, cho phép tháo lắp nhanh.

• Rắc co inox: Bộ nối ba thành phần giúp kết nối và ngắt kết nối các đoạn ống ren một cách linh hoạt.

• Nắp bịt inox: Cấu kiện đóng kín phần đầu cuối của đường ống.

• Van inox: Thiết bị kiểm soát, đóng mở hoặc điều tiết lưu lượng dòng chảy.

Tại Sao Inox Được Ưa Chuộng Trong Hệ Thống Đường Ống?

Bản chất vật liệu inox (thép không gỉ) sở hữu những đặc tính cơ lý hóa vượt trội nhờ vào cấu trúc thành phần nguyên tố bên trong. Hợp kim này được cấu thành từ sắt (Fe) kết hợp với các nguyên tố chiến lược như Crom (Cr, tối thiểu 10.5%) và Niken (Ni). Sự xuất hiện của Crom giúp hình thành một lớp màng oxit Crom siêu mỏng nhưng cực kỳ bền vững trên bề mặt kim loại, mang lại khả năng chống ăn mòn tự thân, chống oxy hóa tuyệt vời trước các tác động của môi trường, chịu nhiệt độ cao và đảm bảo vệ sinh an toàn tuyệt đối nhờ bề mặt trơn nhẵn, khó bám bẩn.

Từ những đặc tính ưu việt đó, lợi ích thực tế mà doanh nghiệp nhận được khi đầu tư hệ thống ống và phụ kiện inox là rất rõ ràng. Hệ thống có tuổi thọ vượt trội lên đến hàng chục năm, ít phải bảo trì, sửa chữa định kỳ, giúp giảm thiểu tối đa thời gian dừng máy (downtime). Quan trọng hơn hết, vật liệu này không làm biến đổi tính chất hay gây ô nhiễm thứ cấp, đảm bảo an toàn tuyệt đối cho lưu chất đi qua, đặc biệt là nước sạch, thực phẩm và các loại dược phẩm nhạy cảm.

Các Loại Ống Inox Phổ Biến Hiện Nay

Trên thị trường hiện có nhiều mác thép không gỉ khác nhau, mỗi loại được tối ưu hóa cho từng phân khúc và điều kiện làm việc cụ thể:

• Ống inox 201: Đây là dòng sản phẩm có thành phần Niken thấp, được thay thế bằng Mangan để giảm giá thành. Ưu điểm lớn nhất của inox 201 là giá thành thấp, độ cứng cơ học cao. Tuy nhiên, nhược điểm là khả năng chống gỉ sét bị hạn chế, dễ bị ăn mòn trong môi trường ẩm ướt hoặc có hóa chất. Vì vậy, mác thép này chỉ nên dùng cho các ứng dụng trang trí nội thất, hệ thống dẫn khí khô hoặc các môi trường trong nhà không có tính ăn mòn.

• Ống inox 304: Đây là "vua" của các loại mác inox nhờ sự cân bằng hoàn hảo giữa tính năng và chi phí. Ưu điểm nổi bật của inox 304 là khả năng chống ăn mòn tốt trong hầu hết các môi trường tự nhiên, dễ gia công, uốn định hình và có mức giá rất hợp lý. Loại ống này được ứng dụng rộng rãi trong ngành chế biến thực phẩm, hệ thống đường ống dẫn nước sạch, và các ngành công nghiệp nhẹ. [chèn link: Xem bảng giá ống inox 304 công nghiệp]

• Ống inox 316: Đây là dòng inox cao cấp có bổ sung thêm nguyên tố Molangan (Mo) từ 2-3%. Sự nâng cấp này mang lại ưu điểm vượt trội về khả năng chống hóa chất đặc biệt tốt, chịu được sự ăn mòn cục bộ và chống ăn mòn Clorua (muối) xuất sắc. Ống inox 316 là lựa chọn bắt buộc cho các môi trường khắc nghiệt như nhà máy sản xuất hóa chất, dây chuyền dược phẩm chuẩn vi sinh, và các công trình cơ điện công nghiệp trong môi trường biển.

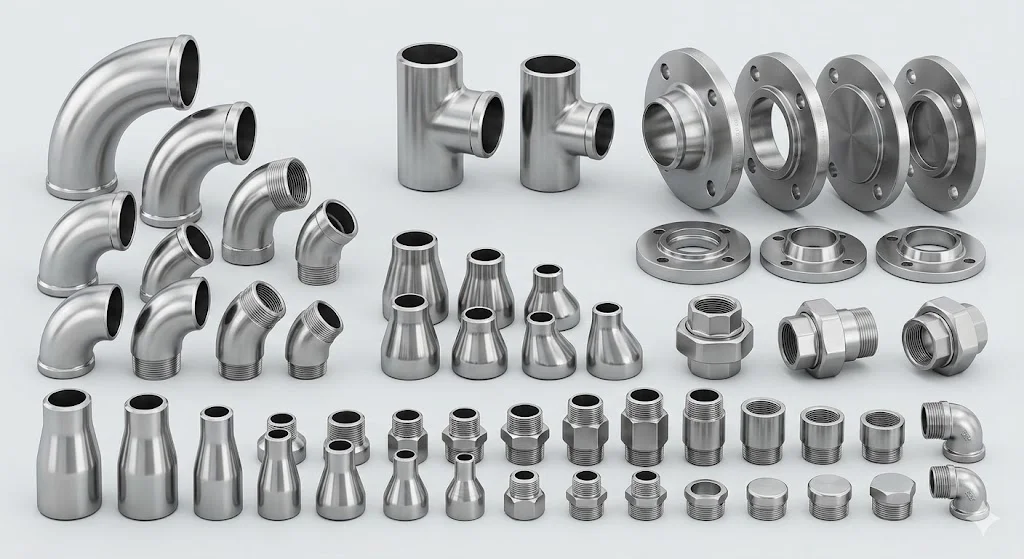

Các Loại Phụ Kiện Inox Thường Được Sử Dụng

Để hoàn thiện một mạng lưới đường ống phức tạp, các kỹ sư phải kết hợp linh hoạt nhiều loại phụ kiện inox khác nhau:

• Co inox (Elbow): Phụ kiện này có chức năng chính là thay đổi hướng dòng chảy của lưu chất theo các góc vát tiêu chuẩn. Tùy thuộc vào thiết kế mặt bằng của nhà máy, người ta có thể sử dụng co inox góc 45°, 90° hoặc 180° (co quay đầu).

• Tê inox (Tee): Phụ kiện có hình chữ T, dùng để chia nhánh dòng lưu chất từ một đường ống chính thành hai dòng riêng biệt, hoặc ngược lại, gom dòng chảy từ các nhánh phụ về trục ống trung tâm. Tê inox gồm hai loại chính là tê đều (các nhánh bằng kích thước) và tê giảm (nhánh chia có kích thước nhỏ hơn).

• Côn thu inox (Reducer): Đúng như tên gọi, phụ kiện này dùng để kết nối hai đường ống có kích thước khác nhau. Côn thu giúp tăng hoặc giảm tốc độ và áp suất của lưu chất trong hệ thống, bao gồm dạng côn thu đồng tâm (dùng cho ống đứng) và côn thu lệch tâm (dùng cho ống ngang để tránh đọng dịch).

• Mặt bích inox (Flange): Là kết cấu hình đĩa có đục lỗ bu-lông xung quanh. Mặt bích là giải pháp kết nối tháo lắp nhanh vô cùng tiện lợi, dùng để liên kết các đoạn ống dài với nhau hoặc kết nối ống vào các thiết bị như máy bơm, van, bồn chứa.

• Rắc co inox (Union): Thiết kế gồm ba bộ phận rời liên kết bằng ren vặn. Rắc co cho phép người thợ thuận tiện bảo trì, tháo rời một đoạn ống hoặc thiết bị ra khỏi hệ thống mà không cần phải cắt ống hay tác động đến các phần cố định khác.

• Nắp bịt inox (Cap): Phụ kiện có dạng chén tròn hoặc mũ ren, dùng để đóng kín phần đầu cuối của đường ống, ngăn không cho lưu chất rò rỉ ra ngoài và bảo vệ hệ thống khỏi bụi bẩn khi chưa lắp đặt hoàn thiện.

Thông Số Kỹ Thuật Và Tiêu Chuẩn Phổ Biến

Một hệ thống kỹ thuật chuẩn mực đòi hỏi các cấu kiện phải tuân thủ nghiêm ngặt các thông số và tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn và khả năng chịu lực:

Tiêu chuẩn vật liệu (Material Standards)

Tiêu chuẩn quy định chính xác hàm lượng thành phần hóa học và cơ tính của sản phẩm:

• ASTM A312: Tiêu chuẩn Mỹ áp dụng cho ống inox đúc và ống inox hàn chịu nhiệt, chịu áp lực cao.

• ASTM A403: Tiêu chuẩn kỹ thuật dành cho các loại phụ kiện đường ống inox định hình (co, tê, côn thu...).

• ASTM A182: Tiêu chuẩn dành cho mặt bích inox rèn và các phụ kiện ren/hàn áp lực cao.

Tiêu chuẩn kết nối (Dimension Standards)

Quy định kích thước hình học, độ dày và khoảng cách tâm lỗ bu-lông:

• ANSI / ASME: Tiêu chuẩn của Mỹ (ví dụ: bích Class 150, Class 300).

• JIS: Tiêu chuẩn công nghiệp Nhật Bản (ví dụ: bích 10K, 20K).

• DIN: Tiêu chuẩn khắt khe của Đức và châu Âu (PN10, PN16).

• BS: Tiêu chuẩn của Anh quốc.

Kích thước phổ biến và kiểu kết nối

Đường kính danh nghĩa của ống và phụ kiện inox được ký hiệu bằng DN (Nominal Diameter). Các kích thước thông dụng trong công nghiệp bao gồm từ nhỏ đến lớn: DN15, DN20, DN25, DN50, DN100, DN200...

Để liên kết chúng lại với nhau, người ta sử dụng 4 kiểu kết nối chính: Hàn trực tiếp (cho hệ thống áp lực cao, cố định), Kết nối ren (cho ống nhỏ dưới DN50, áp suất thấp), Kết nối Clamp (dạng kẹp nhanh vi sinh cho ngành thực phẩm), và Kết nối Mặt bích (cho các đường ống lớn cần tháo lắp).

So Sánh Inox 201, 304 Và 316

Để giúp doanh nghiệp có cái nhìn trực quan và đưa ra quyết định đầu tư chính xác nhất, dưới đây là bảng so sánh chi tiết ba mác vật liệu phổ biến dựa trên các tiêu chí kỹ thuật và kinh tế thực tế:

Kết luận thực tế từ chuyên gia:

• Nếu bạn cần tối ưu, tiết kiệm chi phí tối đa cho các ứng dụng môi trường khô ráo, không yêu cầu kỹ thuật cao: Hãy chọn inox 201.

• Nếu bạn cần một hệ thống đa dụng, bền bỉ, an toàn cho nước sạch, thực phẩm với ngân sách hợp lý: Inox 304 là câu trả lời hoàn hảo nhất.

• Nếu hệ thống của bạn phải hoạt động trong môi trường khắc nghiệt, tiếp xúc trực tiếp với hóa chất, axit hoặc nước biển: Bắt buộc phải đầu tư inox 316 để tránh rủi ro phá hủy đường ống.

Tại Sao Nên Sử Dụng Đồng Bộ Ống Và Phụ Kiện Inox?

Một sai lầm kinh điển tại nhiều công trình là việc "râu ông nọ cắm cằm bà kia" — sử dụng ống inox chất lượng tốt nhưng lại kết nối bằng các loại phụ kiện thép carbon hoặc phụ kiện inox mác thấp hơn để tiết kiệm chi phí trước mắt. Việc không sử dụng đồng bộ ống và phụ kiện inox mang lại những hệ lụy rất lớn:

• Giảm nguy cơ ăn mòn điện hóa: Khi hai kim loại có điện thế hóa học khác nhau tiếp xúc trực tiếp trong môi trường chất lỏng, một phản ứng điện hóa sẽ xảy ra làm kim loại yếu hơn bị ăn mòn với tốc độ chóng mặt. Sử dụng đồng bộ một mác vật liệu (ví dụ toàn bộ hệ thống là inox 304) sẽ triệt tiêu hoàn toàn nguy cơ này.

• Tăng độ kín khít, giảm rò rỉ: Các sản phẩm sản xuất đồng bộ theo cùng một tiêu chuẩn (cùng hệ DIN hoặc cùng hệ mác ren) sẽ ăn khớp hoàn hảo với nhau từng milimet. Điều này giúp loại bỏ các khe hở kỹ thuật, giảm thiểu nguy cơ rò rỉ lưu chất độc hại hoặc thất thoát áp suất.

• Kéo dài tuổi thọ toàn bộ hệ thống: Một hệ thống đường ống chỉ mạnh bằng mắt xích yếu nhất của nó. Khi ống và phụ kiện có độ bền tương đương, hệ thống sẽ đạt được hiệu suất vận hành lâu dài, đồng đều, tránh tình trạng ống còn tốt mà phụ kiện đã mục nát.

• Thuận tiện cho công tác bảo trì: Khi mọi chi tiết từ ống, tê inox, co cho đến mặt bích đều tuân theo một hệ tiêu chuẩn đồng nhất, đội ngũ kỹ sư vận hành sẽ rất dễ dàng trong việc tìm kiếm cấu kiện thay thế, chuẩn hóa quy trình sửa chữa và quản lý kho vật tư phụ tùng.

Ứng Dụng Thực Tế Của Ống Và Phụ Kiện Inox Trong Công Nghiệp

Nhờ những đặc tính cơ lý vượt trội, hệ thống đường ống inox là xương sống không thể thay thế trong nhiều ngành sản xuất chiến lược:

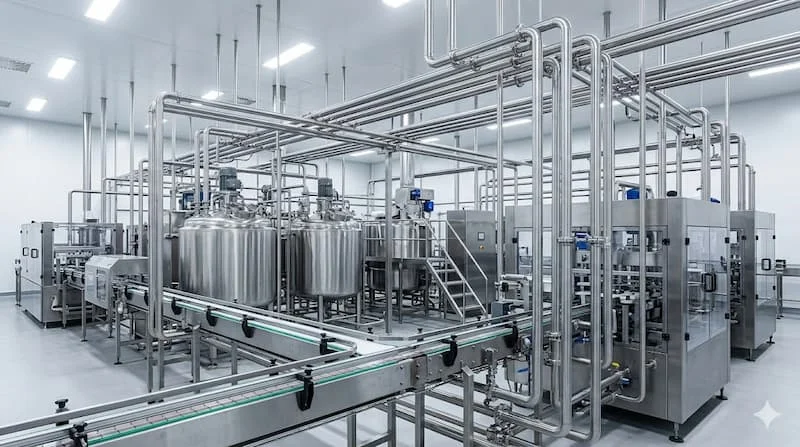

• Nhà máy sản xuất thực phẩm và đồ uống: Toàn bộ hệ thống đường ống dẫn sữa, nước giải khát, bia, và dầu ăn đều yêu cầu sử dụng inox 304 hoặc 316 được đánh bóng độ nhám bề mặt sâu (inox vi sinh). Bề mặt siêu phẳng giúp ngăn chặn sự hình thành và bám dính của vi khuẩn, đồng thời chịu được quy trình súc rửa vệ sinh CIP (Clean-in-Place) bằng hóa chất tẩy rửa mạnh.

• Ngành dược phẩm và y tế: Đường ống inox đóng vai trò dẫn hệ thống nước tinh khiết (PW), nước tiêm (WFI) và phục vụ trực tiếp trong các dây chuyền sản xuất thuốc. Yêu cầu khắt khe tại đây là vật liệu không được phóng thích bất kỳ ion kim loại nào vào dòng lưu chất.

• Ngành hóa chất và hóa dầu: Sử dụng các đường ống inox công nghiệp dày để dẫn các loại hóa chất ăn mòn, axit, kiềm nguy hiểm ở nhiệt độ và áp suất cao, đảm bảo không xảy ra sự cố bục vỡ gây nguy hiểm cho công nhân và môi trường.

• Hệ thống xử lý nước môi trường: Ống inox được ứng dụng trong cả hai giai đoạn: trạm cấp nước sạch sinh hoạt (chống rỉ sét bảo vệ sức khỏe) và trạm xử lý nước thải công nghiệp (chịu được các chất hữu cơ hòa tan và hóa chất xử lý).

• Công nghiệp dầu khí và hàng hải: Xây dựng các đường ống áp lực dẫn dầu khí, hệ thống cơ điện trên các giàn khoan và tàu biển – nơi mà muối biển có thể phá hủy thép thông thường chỉ trong vài tháng.

Những Sai Lầm Thường Gặp Khi Chọn Mua

Để tránh lãng phí ngân sách và rủi ro kỹ thuật, bạn cần đặc biệt lưu ý những sai lầm mà rất nhiều đơn vị thu mua thường xuyên mắc phải:

• Chọn sai mác inox: Mua inox 201 vì giá rẻ rồi lắp đặt cho hệ thống ngoài trời hoặc hệ thống có hóa chất nhẹ, dẫn đến việc đường ống bị hoen ố, rỉ vàng chỉ sau vài tuần sử dụng.

• Trộn lẫn các tiêu chuẩn kích thước: Việc mua ống sản xuất theo tiêu chuẩn Mỹ (ANSI) nhưng lại chọn mặt bích hoặc phụ kiện tiêu chuẩn Nhật (JIS) khiến các tâm lỗ bu-lông không khớp nhau, không thể siết chặt hoặc bước ren bị lệch gây cháy ren.

• Không kiểm tra kỹ độ dày thành ống (Schedule): Chọn ống quá mỏng so với áp suất làm việc thực tế của máy bơm, dẫn đến hiện tượng búa nước làm móp méo, thậm chí nổ đường ống khi vận hành.

• Chỉ quan tâm đến giá thấp: Lựa chọn các nhà cung cấp trôi nổi với mức giá rẻ bất thường, dễ mua phải loại inox pha tạp chất, ống có độ dày không đồng đều hoặc hàng giả mác inox, không có khả năng chịu lực như công bố.

Hướng Dẫn Quy Trình Lựa Chọn Ống Và Phụ Kiện Inox Phù Hợp

Một quy trình lựa chọn chuẩn kỹ thuật gồm 5 bước bài bản sau đây sẽ giúp bạn tìm được sản phẩm chính xác nhất cho công trình của mình:

• Bước 1: Xác định chính xác bản chất của lưu chất. Bạn cần biết hệ thống sẽ dẫn cái gì? Là nước sạch, hơi nước nhiệt độ cao, hóa chất ăn mòn hay dung dịch thực phẩm? Yếu tố này quyết định mác vật liệu.

• Bước 2: Lựa chọn mác inox phù hợp dựa trên lưu chất. Lưu chất thông thường chọn 304, lưu chất ăn mòn cao chọn 316, ứng dụng thông thường trong nhà chọn 201.

• Bước 3: Xác định áp suất và nhiệt độ làm việc của hệ thống. Thông số này giúp bạn lựa chọn độ dày của ống (SCH10, SCH20, SCH40...) và lựa chọn phương pháp kết nối thích hợp (nối ren áp suất thấp hay nối hàn áp suất cao).

• Bước 4: Kiểm tra và thống nhất tiêu chuẩn kết nối. Đảm bảo toàn bộ ống, co, tê inox, van và mặt bích trong cùng một phân đoạn phải tuân theo một tiêu chuẩn duy nhất (ví dụ: cùng hệ tiêu chuẩn JIS 10K).

• Bước 5: Yêu cầu nhà cung cấp cung cấp đầy đủ chứng từ CO-CQ. Đây là chứng nhận xuất xứ (Certificate of Origin) và chứng nhận chất lượng (Certificate of Quality) để chứng minh hàng chính hãng, đạt chuẩn thí nghiệm.

Checklist Giúp Kiểm Tra Trước Khi Xuất Hàng / Nghiệm Thu

Trước khi ký biên bản giao nhận vật tư hoặc chốt đơn hàng, hãy kiểm tra lại toàn bộ danh mục sau:

• Đúng mác inox: Đã kiểm tra thực tế bằng dung dịch thử hoặc máy bắn mác kim loại chưa?

• Đúng tiêu chuẩn kỹ thuật: Các phụ kiện có khớp chuẩn hệ ANSI, JIS hay DIN theo thiết kế?

• Đúng kích thước DN và độ dày: Đường kính ống và độ dày thành ống đạt đúng dung sai cho phép?

• Đúng áp suất làm việc: Phụ kiện chịu được áp lực danh định của hệ thống?

• Có đầy đủ hồ sơ CO/CQ: Giấy tờ gốc hoặc sao y có mộc của nhà máy sản xuất?

• Nhà cung cấp uy tín: Đơn vị bán hàng có năng lực tư vấn chuyên sâu và chính sách bảo hành rõ ràng?

Câu Hỏi Thường Gặp Về Ống Và Phụ Kiện Inox (FAQ)

1. Inox 304 có thực sự an toàn tuyệt đối và phù hợp cho ngành thực phẩm không?

• Trả lời: Có, inox 304 cực kỳ an toàn và là tiêu chuẩn bắt buộc trong ngành thực phẩm. Nó có khả năng kháng axit hữu cơ từ thực phẩm, không thôi nhiễm kim loại nặng và bề mặt cực kỳ dễ vệ sinh để ngăn chặn vi khuẩn khu trú.

2. Khi nào tôi bắt buộc phải nâng cấp lên sử dụng inox 316 thay vì inox 304?

• Trả lời: Bạn bắt buộc phải dùng inox 316 khi hệ thống của bạn vận hành trong môi trường có nồng độ Clorua cao (như nước biển, nước lợ), hoặc khi đường ống dùng để dẫn các axit mạnh như H2SO4, HNO3 ở nhiệt độ cao, nơi mà inox 304 sẽ bị ăn mòn rỗ bề mặt.

3. Đối với hệ thống áp lực công nghiệp, kết nối hàn hay kết nối ren tốt hơn?

• Trả lời: Kết nối hàn mang lại độ kín khít tuyệt đối, chịu được áp suất và nhiệt độ rất cao, phù hợp cho hệ thống cố định lâu dài. Trong khi đó, kết nối ren linh hoạt hơn, phù hợp cho các đường ống kích thước nhỏ và các vị trí cần tháo lắp thường xuyên để vệ sinh hoặc bảo trì.

4. Tôi có thể hàn trực tiếp phụ kiện inox vào đường ống thép carbon thông thường không?

• Trả lời: Về mặt kỹ thuật cơ khí thì có thể hàn được bằng que hàn chuyên dụng (như que hàn 309), tuy nhiên hoàn toàn không được khuyến khích. Tại vị trí mối hàn giữa hai vật liệu khác nhau sẽ xảy ra hiện tượng ăn mòn điện hóa cực mạnh khi có độ ẩm, khiến mối nối bị mục nát và nứt gãy rất nhanh chóng.

5. Tuổi thọ trung bình của một hệ thống ống và phụ kiện inox đồng bộ là bao lâu?

• Trả lời: Nếu được khảo sát thiết kế đúng mác vật liệu, lắp đặt chuẩn kỹ thuật và vận hành đúng thông số, một hệ thống inox đồng bộ có tuổi thọ rất cao, thường dao động từ 20 đến 50 năm, thậm chí trọn đời công trình mà không cần thay thế trục dẫn chính.

Giải Pháp Đường Ống Bền Vững Với Ống Và Phụ Kiện Inox

Tóm lại, hệ thống ống và phụ kiện inox chính là giải pháp cốt lõi mang lại sự bền vững, an toàn và hiệu quả kinh tế cao nhất cho mọi công trình công nghiệp hiện đại. Việc đầu tư nghiêm túc vào mác vật liệu phù hợp, tuân thủ đúng tiêu chuẩn kỹ thuật kích thước và đặc biệt là lựa chọn các phụ kiện đồng bộ từ ống, co, tê inox cho đến mặt bích sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ, tối ưu hóa công suất dòng chảy, tiết kiệm hàng trăm triệu đồng chi phí sửa chữa định kỳ và gia tăng tuổi thọ vận hành cho toàn bộ nhà máy.
