Bảo vệ thiết bị đo với ống xi phông inox: Giải pháp tối ưu cho hệ thống hơi nóng

Vì sao đồng hồ áp suất dễ hỏng trong hệ thống hơi nóng?

Tại các nhà máy dệt nhuộm, thực phẩm, thức ăn chăn nuôi hay bất kỳ hệ thống lò hơi công nghiệp nào, đồng hồ đo áp suất luôn là "mắt thần" giúp kỹ sư giám sát an toàn vận hành. Tuy nhiên, một thực tế đáng lo ngại là các thiết bị đo này rất thường xuyên bị sai số, kẹt kim hoặc hư hỏng hoàn toàn chỉ sau một thời gian ngắn sử dụng. Kéo theo đó là chi phí thay thế liên tục và nguy cơ phải dừng toàn bộ dây chuyền sản xuất, gây thiệt hại lớn về kinh tế.

Nguyên nhân cốt lõi không nằm ở chất lượng của đồng hồ, mà đến từ nhiệt độ môi chất quá cao. Hơi bão hòa hoặc hơi quá nhiệt trong đường ống thường dao động từ 150°C đến hơn 300°C, trong khi bộ phận ống bordon cảm biến bên trong đồng hồ áp suất tiêu chuẩn chỉ chịu được nhiệt độ tối đa khoảng 60°C đến 80°C. Khi hơi nóng tiếp xúc trực tiếp, sự giãn nở nhiệt đột ngột sẽ làm biến dạng cơ cấu truyền động, làm mất độ chính xác hoặc phá hủy hoàn toàn thiết bị. Để giải quyết triệt để bài toán kinh tế và kỹ thuật này, giải pháp đơn giản nhưng hiệu quả nhất chính là lắp đặt ống xi phông inox.

Ống xi phông inox tuy là phụ kiện nhỏ nhưng đóng vai trò quan trọng trong việc bảo vệ thiết bị đo áp suất. Hãy cùng đi sâu vào tìm hiểu cấu tạo và nguyên lý hoạt động của thiết bị này ngay dưới đây.

Ống xi phông inox là gì?

Ống xi phông inox (tên tiếng Anh: Stainless Steel Syphon Tube) là một đoạn ống kim loại được thiết kế đặc biệt với các đoạn uốn cong, dùng để lắp đặt trực tiếp giữa đồng hồ đo áp suất (hoặc cảm biến áp suất) và đường ống dẫn môi chất. Nhiệm vụ chính của phụ kiện này là làm giảm nhiệt độ của môi chất (hơi nóng, khí nóng) trước khi nó tiếp xúc với bộ phận cảm biến của đồng hồ đo, ngăn chặn hiện tượng quá nhiệt gây hỏng hóc.

Cấu tạo cơ bản

Một ống xi phông tiêu chuẩn bao gồm ba phần chính:

• Thân ống inox: Thường được làm từ ống đúc áp lực để đảm bảo khả năng chịu đựng trong môi trường khắc nghiệt.

• Đầu kết nối ren: Thiết kế tiện ren ngoài hoặc ren trong (phổ biến là ren NPT, BSPT, G) với các kích thước tiêu chuẩn để dễ dàng kết nối với đồng hồ và đường ống.

• Đoạn uốn cong đặc trưng: Đây là phần quan trọng nhất, có thể là hình chữ U hoặc hình tròn (coil), tạo ra một khoang chứa chất lỏng ngưng tụ.

Vật liệu chế tạo phổ biến

Để làm việc trong môi trường hơi nước và hóa chất, vật liệu cấu thành phải có độ bền cao. Phổ biến nhất hiện nay là:

• Inox 304: Chịu nhiệt tốt, chống oxy hóa tiêu chuẩn, giá thành hợp lý.

• Inox 316 / 316L: Chứa hàm lượng Niken cao hơn và bổ sung Molybdenum giúp chống ăn mòn Clorua và axit vượt trội, chuyên dụng cho môi trường khắc nghiệt.

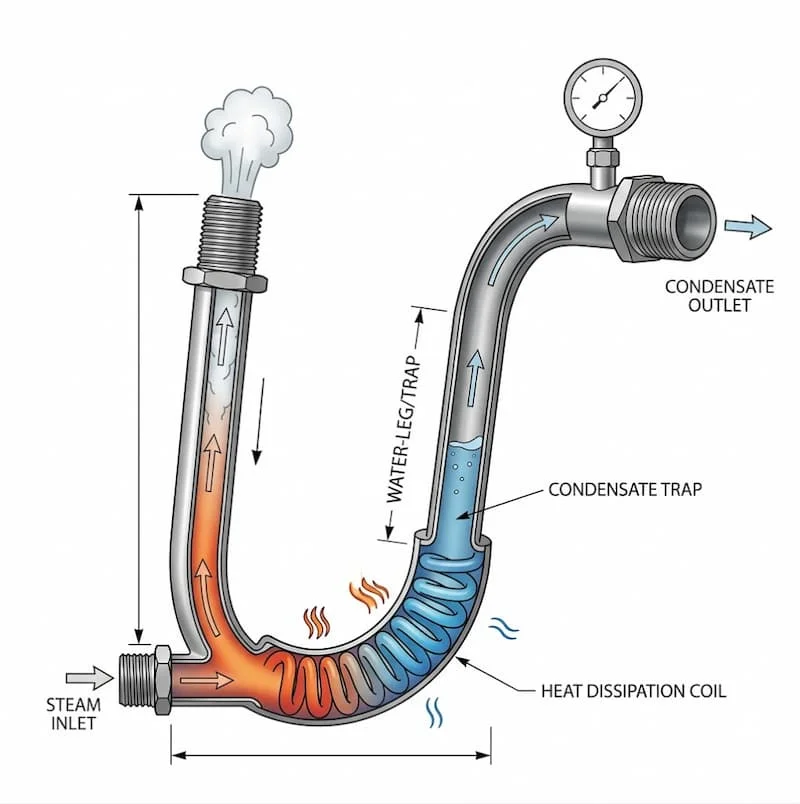

Nguyên lý hoạt động của ống xi phông inox

Cơ chế bảo vệ của ống xi phông inox dựa trên một nguyên lý vật lý rất đơn giản nhưng mang lại hiệu quả tản nhiệt cực kỳ tối ưu: sự ngưng tụ tự nhiên.

Khi hệ thống bắt đầu vận hành, hơi nóng đi vào ống xi phông. Do tiếp xúc với bề mặt inox và nhiệt độ môi trường bên ngoài thấp hơn, phần hơi nước đầu tiên đi vào sẽ bị mất nhiệt và ngưng tụ lại thành nước (dạng lỏng). Đoạn uốn cong của ống xi phông sẽ giữ lại lượng nước ngưng này, tạo thành một hàng rào chất lỏng cách nhiệt tự nhiên. Khi lượng hơi nóng tiếp theo đi vào, nó sẽ bị chặn lại bởi lớp nước này và không thể tiếp xúc trực tiếp với đồng hồ. Áp suất của hệ thống lúc này sẽ truyền qua màng nước ngưng để tác động lên đồng hồ, giúp thiết bị đo được áp suất chính xác mà không bị ảnh hưởng bởi nhiệt độ cao.

Tại sao đồng hồ được bảo vệ toàn diện?

• Giảm nhiệt độ đột ngột: Nhiệt độ truyền đến đồng hồ giảm đáng kể (thường xuống dưới 60°C), nằm trong ngưỡng an toàn của thiết bị.

• Giảm hiện tượng búa nước và rung động áp suất: Đoạn uốn cong đóng vai trò như một bộ giảm chấn, hấp thụ các xung động áp suất đột ngột (áp suất đỉnh) trong hệ thống lò hơi, bảo vệ kim đo không bị rung lắc hoặc gãy.

• Tối ưu hóa tuổi thọ: Nhờ tránh được cả sốc nhiệt lẫn sốc áp, tuổi thọ của thiết bị đo tăng lên gấp 3–5 lần.

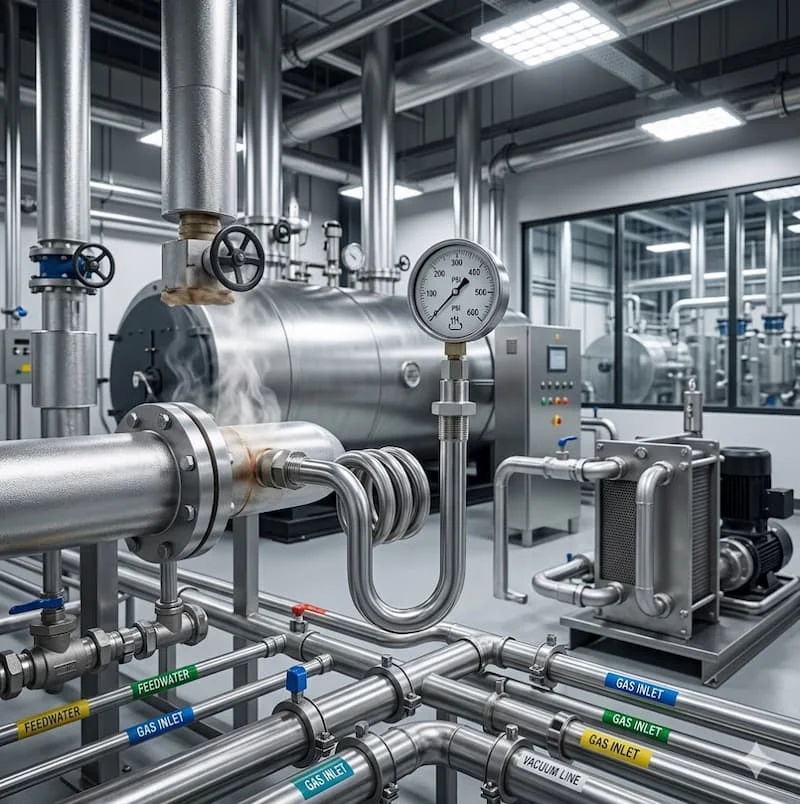

Vai trò thiết yếu trong các hệ thống công nghiệp

Nhờ nguyên lý này, thiết bị được ứng dụng rộng rãi tại:

• Hệ thống lò hơi và nồi hơi công nghiệp: Giám sát áp suất hơi bão hòa.

• Đường ống dẫn hơi trung áp và cao áp: Trong các nhà máy nhiệt điện, dệt may.

• Nhà máy F&B và Hóa chất: Các đường ống công nghệ yêu cầu khắt khe về độ sạch và khả năng chịu ăn mòn.

Các loại ống xi phông inox phổ biến hiện nay

Trên thị trường hiện nay, tùy thuộc vào không gian lắp đặt và thông số áp suất của hệ thống, người ta chia dòng sản phẩm này thành 3 kiểu dáng chính:

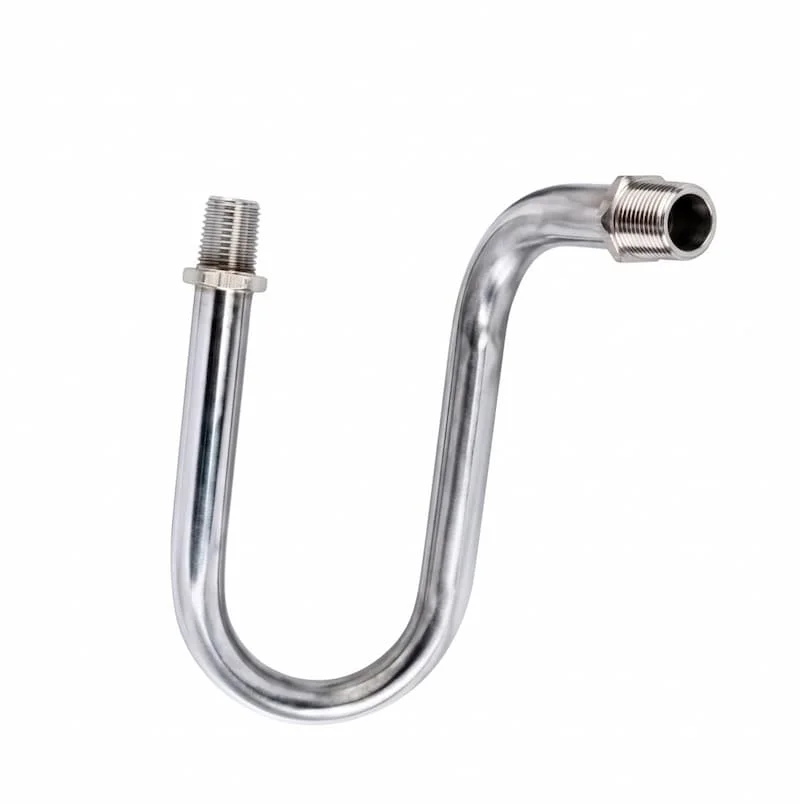

1. Ống xi phông chữ U

Ống xi phông chữ U là thiết kế cơ bản nhất với một đoạn uốn cong duy nhất dạng hình chữ U nằm ngang hoặc thẳng đứng. Loại này có ưu điểm là kết cấu cơ khí đơn giản, chiều dài tổng thể ngắn, lực cản dòng thấp và giá thành rẻ nhất trong các loại. Nó được sử dụng vô cùng phổ biến trong các hệ thống hơi nước thông thường, nơi không gian lắp đặt theo chiều dọc không quá ngặt nghèo.

2. Xi phông tròn (Coil Syphon)

Còn gọi là xi phông dạng cuộn lò xo hoặc đuôi lợn (pigtail). Thiết kế này cuộn tròn từ 1 đến nhiều vòng. Nhờ chiều dài đường ống kéo dài trên một diện tích nhỏ, xi phông tròn cho khả năng tản nhiệt vượt trội hơn hẳn loại chữ U, đồng thời chịu được áp suất vận hành rất cao.

3. Xi phông chữ O

Thiết kế uốn tạo thành một vòng tròn khép kín tương tự như chữ O. Dạng này tối ưu hóa không gian lắp đặt cực tốt, giúp hệ thống trông gọn gàng hơn mà vẫn đảm bảo hiệu quả làm mát và đọng nước ngưng ổn định.

Bảng so sánh nhanh các loại ống xi phông

Thông số kỹ thuật quan trọng cần quan tâm

Khi lựa chọn thiết bị cho dự án, các kỹ sư cơ điện cần đặc biệt lưu ý các thông số kỹ thuật sau để đảm bảo tính lắp lẫn và an toàn hệ thống:

• Kích thước và kiểu ren kết nối: Phổ biến nhất là ren 1/4" (DN8), 3/8" (DN10) và 1/2" (DN15). Cần xác định rõ là ren NPT (ren côn hệ Mỹ) hay G/BSPT (ren hệ Anh) để tránh hiện tượng rò rỉ khi siết lỏng hoặc cháy ren do sai bước ren.

• Áp suất làm việc danh định (PN): Tùy thuộc vào áp suất thiết kế của đường ống để chọn loại ống có độ dày vách phù hợp: PN16, PN25, PN40, hoặc PN63. Việc chọn thiếu áp suất có thể gây nổ ống xi phông dưới áp lực hơi.

• Nhiệt độ làm việc tối đa: Xác định mức chịu nhiệt của vật liệu: 200°C, 300°C hay lên đến 400°C đối với các hệ thống hơi quá nhiệt.

• Tiêu chuẩn sản xuất: Sản phẩm cần tuân theo các tiêu chuẩn quốc tế như DIN (Đức), ANSI (Mỹ), JIS (Nhật Bản) hoặc BS (Anh) để đảm bảo đồng bộ về độ dày vách ống và dung sai chế tạo.

Tại sao nên chọn inox thay vì thép hoặc đồng?

Nhiều nhà máy nhằm tiết kiệm chi phí ban đầu đã sử dụng ống xi phông làm bằng thép carbon hoặc đồng thau. Tuy nhiên, xét về hiệu quả kinh tế lâu dài và tính an toàn vận hành, inox luôn là vật liệu chiếm ưu thế tuyệt đối.

• So với thép carbon: Thép carbon rất dễ bị oxy hóa và han gỉ khi tiếp xúc liên tục với nước ngưng và oxy ở nhiệt độ cao. Lớp rỉ sét bong tróc ra sẽ chạy ngược vào trong, gây nghẹt lòng ống xi phông hoặc lọt vào làm kẹt bộ phận đo của đồng hồ. Ống xi phông inox hoàn toàn loại bỏ được rủi ro này nhờ khả năng chống gỉ sét tuyệt đối, đem lại tuổi thọ cao hơn gấp nhiều lần.

• So với đồng thau: Đồng tuy dẫn nhiệt tốt nhưng lại có giới hạn chịu nhiệt và chịu áp suất kém hơn nhiều so với inox. Ở nhiệt độ trên 200°C, đồng thau có xu hướng bị giảm cơ tính (mềm đi), dễ bị nứt vỡ dưới áp lực cao. Hơn nữa, đồng dễ bị ăn mòn trong môi trường có chứa hóa chất xử lý nước lò hơi.

Inox 304 và Inox 316 – Nên chọn loại nào?

Dù biết inox là tốt, nhưng việc lựa chọn giữa hai mác thép phổ biến là Inox 304 và Inox 316 thường khiến người mua phân vân. Bản chất của sự lựa chọn này nằm ở việc cân bằng giữa chi phí và môi trường ứng dụng thực tế.

1. Khi nào nên chọn Inox 304?

Inox 304 là lựa chọn quốc dân cho khoảng 80% các ứng dụng thương mại và công nghiệp thông thường. Bạn nên chọn loại này khi môi chất là:

• Hơi nước bão hòa từ lò hơi đốt củi, đốt gas thông thường.

• Hệ thống nước nóng, nước sạch trung tâm.

• Hệ thống khí nén công nghiệp không ngậm hóa chất.

• Lợi ích: Đảm bảo độ bền cơ học tốt, chịu nhiệt tốt mà chi phí đầu tư lại cực kỳ tối ưu.

2. Khi nào bắt buộc phải dùng Inox 316 / 316L?

Inox 316 (hoặc bản carbon thấp 316L) có chứa thêm nguyên tố Molypden, giúp tăng cường khả năng chống rỗ bề mặt và chống ăn mòn bởi các ion Clorua. Hãy chọn loại này cho các môi trường:

• Nhà máy hóa chất, lọc dầu, sản xuất phân bón có hơi axit hoặc kiềm.

• Ngành công nghiệp thực phẩm, dược phẩm yêu cầu tiêu chuẩn vi sinh khắt khe (CIP/SIP).

• Các nhà máy ven biển hoặc sử dụng nguồn nước có độ mặn, độ cứng cao để sinh hơi.

• Lợi ích: Tối ưu tối đa độ bền trong môi trường xâm thực mạnh, tránh rủi ro thủng ống gây tai nạn lao động.

Ống xi phông inox được sử dụng ở đâu?

Nhờ những đặc tính ưu việt về khả năng chịu lực và tản nhiệt, phụ kiện này xuất hiện ở hầu hết các ngành công nghiệp nặng và nhẹ:

• Ngành hơi nóng (Steam): Lắp đặt tại đầu ra của lò hơi, các cụm van giảm áp, đường ống phân phối hơi chính đến các thiết bị công nghệ như nồi nấu, khuôn ép nhiệt, lô sấy.

• Ngành thực phẩm và đồ uống (F&B): Ứng dụng trong các dây chuyền chế biến sữa, bia, nước giải khát, nơi hệ thống đường ống thường xuyên được sấy tiệt trùng bằng hơi nóng áp lực cao và tẩy rửa bằng hóa chất (hệ thống CIP).

• Ngành hóa chất và hóa dầu: Lắp đặt trên các đường ống áp lực truyền dẫn dung môi, lưu chất có nhiệt độ cao và tính ăn mòn, các bồn chứa và thiết bị phản ứng.

• Ngành dầu khí và hàng hải: Sử dụng trong trạm phân phối khí gas, hệ thống kiểm soát áp suất trên tàu biển - nơi môi trường muối biển có tính phá hủy vật liệu rất cao.

Những sai lầm thường gặp khi sử dụng ống xi phông inox

Dù là phụ kiện lắp đặt đơn giản, việc thiếu kinh nghiệm thực tế vẫn dẫn đến những lỗi nghiêm trọng, làm mất tác dụng bảo vệ của thiết bị:

• Chọn sai kích thước hoặc kiểu ren: Lỗi này rất phổ biến khi người mua không phân biệt được ren thẳng (G) và ren côn (NPT). Việc cố tình siết lệch ren sẽ làm rách bước ren, dẫn đến rò rỉ hơi nóng áp lực cao, gây thất thoát năng lượng và nguy hiểm cho người vận hành.

• Không kiểm tra áp suất thiết kế (PN): Sử dụng ống xi phông có độ dày vách mỏng (PN16) lắp vào đường hơi áp lực cao (PN40). Dưới áp lực liên tục và hiện tượng giãn nở nhiệt, ống sẽ bị biến dạng, phình to hoặc nứt vỡ ngay tại các mối uốn cong.

• Lắp sai chiều hướng: Một số loại xi phông yêu cầu lắp đặt theo đúng chiều thẳng đứng để giữ nước ngưng. Nếu lắp đặt nằm ngang hoặc ngược hướng, nước ngưng không thể đọng lại ở đoạn cong, hơi nóng sẽ đi thẳng lên đồng hồ và phá hủy thiết bị đo ngay lập tức.

• Chọn sai mác vật liệu: Tiết kiệm chi phí bằng cách dùng inox giả hoặc inox 201 cho hệ thống hơi. Chỉ sau vài tháng, hiện tượng ăn mòn lỗ kim sẽ xuất hiện, gây xì hở hơi nóng ra môi trường xung quanh.

Checklist lựa chọn ống xi phông inox phù hợp

Để giúp quý khách hàng và kỹ sư mua sắm chuẩn xác, tránh lãng phí, hãy áp dụng quy trình kiểm tra 5 bước nghiêm ngặt sau:

• Bước 1: Xác định chính xác môi chất vận hành: Lưu chất là hơi nước sạch, hơi bão hòa, khí nén hay có lẫn hóa chất ăn mòn?

• Bước 2: Xác định thông số áp suất và nhiệt độ cực đại: Áp suất làm việc thực tế là bao nhiêu bar? Nhiệt độ cao nhất có thể đạt tới là bao nhiêu độ C?

• Bước 3: Chọn kiểu dáng hình học phù hợp: Không gian lắp đặt chật hẹp hay rộng rãi? Hệ thống có bị rung động không? (Chọn ống xi phông chữ U, chữ O hay Coil).

• Bước 4: Chọn mác vật liệu inox tối ưu: Chọn Inox 304 để tiết kiệm chi phí hay bắt buộc phải dùng Inox 316 để chống ăn mòn?

• Bước 5: Xác định tiêu chuẩn ren kết nối: Chân ren của đồng hồ áp suất là ren bao nhiêu? (Ví dụ: Chân ren 1/2" NPT thì ống xi phông cũng phải có đầu kết nối tương ứng là 1/2" NPT).

Hướng dẫn lắp đặt đúng kỹ thuật

Để ống xi phông phát huy tối đa hiệu quả, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

1. Chuẩn bị trước khi lắp đặt

• Vệ sinh sạch sẽ các bước ren của cả đồng hồ, ống xi phông và đầu chờ trên đường ống.

• Sau đó dùng cao su non (băng tan) chịu nhiệt chuyên dụng cho hệ thống hơi hoặc keo khóa ren chịu nhiệt để quấn quanh phần ren ngoài.

• Mẹo nhỏ: Đối với hệ thống hơi nóng, nên chủ động đổ một chút nước sạch vào trong lòng ống xi phông trước khi gắn đồng hồ vào để tạo sẵn lớp màng bảo vệ ban đầu.

2. Tiến hành lắp đặt

• Vặn ống xi phông vào đường ống chính trước, sau đó mới lắp đồng hồ áp suất vào ống xi phông.

• Sử dụng mỏ lết vừa vặn với phần lục giác của ren, siết lực vừa đủ. Tuyệt đối không cầm vào thân đồng hồ để vặn, điều này sẽ làm gãy rách cơ cấu đo bên trong.

• Căn chỉnh sao cho đoạn uốn cong của xi phông nằm đúng hướng (thường là hướng thẳng đứng để trọng lực giữ nước ngưng tối tốt nhất).

3. Nghiệm thu và chạy thử

• Mở van chặn từ từ để hơi nóng đi vào hệ thống, tránh hiện tượng sốc áp đột ngột.

• Quan sát kỹ các điểm nối ren xem có hiện tượng xì hơi hoặc rò rỉ nước ngưng hay không. Nếu có, cần xả áp và xử lý lại mối quấn keo.

Giải đáp thắc mắc thường gặp (FAQ)

1. Ống xi phông inox có bắt buộc phải lắp cho đồng hồ áp suất hơi không?

Về mặt lý thuyết là không bắt buộc hệ thống vẫn chạy được, nhưng về mặt kỹ thuật và an toàn thì cực kỳ nên dùng. Nếu không lắp, đồng hồ đo áp suất của bạn có nguy cơ bị hỏng hóc hoặc sai số nặng chỉ sau vài tuần vận hành do sốc nhiệt.

2. Nên chọn inox 304 hay inox 316 cho lò hơi đốt củi thông thường?

Với các hệ thống lò hơi công nghiệp sinh hơi nước thông thường, không có hóa chất đặc thù, dòng sản phẩm làm từ Inox 304 là đã hoàn toàn đáp ứng tốt các tiêu chuẩn kỹ thuật về chịu nhiệt, chịu áp và giúp doanh nghiệp tối ưu hóa chi phí đầu tư.

3. Ống xi phông chữ U và xi phông tròn (coil) khác nhau như thế nào?

Ống xi phông chữ U có thiết kế đơn giản, giá rẻ, phù hợp áp suất thấp đến trung bình. Xi phông tròn (coil) có cấu trúc dạng cuộn lò xo giúp kéo dài quãng đường di chuyển của lưu chất, từ đó cho khả năng tản nhiệt tốt hơn và khả năng chịu áp suất cao vượt trội hơn.

4. Bao lâu thì nên tiến hành kiểm tra bảo dưỡng ống xi phông?

Định kỳ từ 3 đến 6 tháng, khi nhà máy dừng hệ thống để bảo trì tổng thể, bạn nên tháo ống xi phông ra để kiểm tra xem lòng ống có bị bám cặn bẩn, xỉ hàn làm tắc nghẽn hay không, đồng thời kiểm tra độ kín của các mối nối ren.

Lựa chọn đúng ống xi phông inox giúp bảo vệ toàn bộ hệ thống đo áp suất

Tóm lại, ống xi phông inox là một phụ kiện có kích thước nhỏ và chi phí đầu tư rất thấp so với tổng giá trị của một hệ thống đường ống, nhưng vai trò bảo vệ của nó lại vô cùng lớn. Bằng cách tạo ra một hàng rào nước ngưng cách nhiệt thông minh, nó giúp cách ly hoàn toàn nguồn nhiệt độ cao phá hủy khỏi các thiết bị đo lường đắt tiền, đảm bảo hệ thống luôn vận hành chính xác, liên tục và an toàn. Đầu tư đúng loại xi phông ngay từ đầu chính là giải pháp tiết kiệm chi phí bảo trì và giảm thiểu thời gian dừng máy tối ưu nhất cho doanh nghiệp của bạn.
