So Sánh Ống Đúc Và Ống Hàn: Lựa Chọn Nào Tối Ưu Cho Hệ Thống Của Bạn?

Vì Sao Nhiều Người Băn Khoăn Giữa Ống Đúc Và Ống Hàn?

Trong quá trình thiết kế và thi công hệ thống đường ống công nghiệp, việc lựa chọn giữa ống đúc và ống hàn luôn là bài toán khiến nhiều kỹ sư và nhà thầu đau đầu. Hãy thử tưởng tượng một nhà máy chế biến thực phẩm đang lên phương án lắp đặt đường ống inox vi sinh, một dự án dầu khí yêu cầu hệ thống ống chịu nhiệt và chịu áp suất cực cao, hay đơn giản là một công trình cấp thoát nước dân dụng thông thường. Điểm chung của các kịch bản này là gì? Đó là sự xuất hiện của hàng loạt lựa chọn vật tư với mức giá chênh lệch đáng kể.

Vấn đề phát sinh khi chủ đầu tư nhận thấy cùng một kích thước đường kính và độ dày, nhưng báo giá của ống đúc lại cao hơn ống hàn rất nhiều. Có những vị trí thiết kế bắt buộc phải dùng ống đúc, trong khi phân đoạn khác lại có thể thay thế bằng ống hàn. Việc không nắm rõ bản chất kỹ thuật dẫn đến hai hệ lụy: hoặc lãng phí ngân sách đầu tư quá mức cần thiết, hoặc chọn sai loại ống gây rò rỉ, cháy nổ và mất an toàn nghiêm trọng. Hiểu rõ bản chất của từng loại ống giúp tiết kiệm chi phí và tăng tuổi thọ hệ thống một cách bền vững.

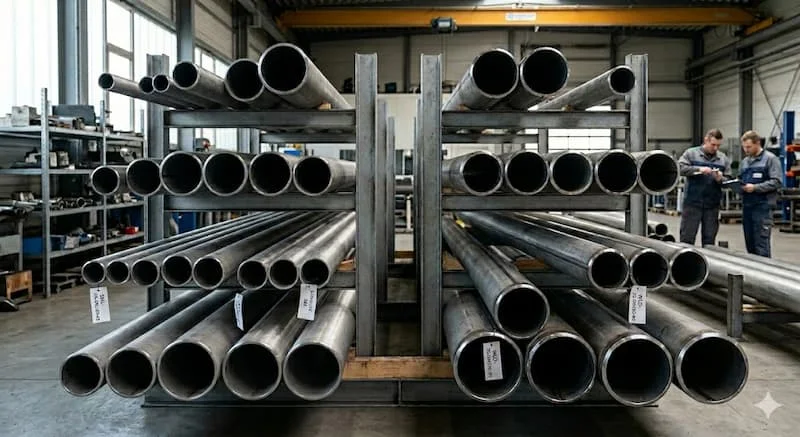

Ống Đúc Và Ống Hàn Là Gì?

Ống đúc là gì?

Ống đúc (tên tiếng Anh là Seamless Pipe) là loại ống được sản xuất hoàn toàn từ một phôi thép hoặc phôi inox tròn nguyên khối. Điểm đặc trưng lớn nhất của dòng sản phẩm này là không có bất kỳ mối hàn dọc hay mối hàn vòng nào trên toàn bộ thân ống. Cấu trúc của ống đúc là một khối đồng nhất liên tục từ trong ra ngoài.

Ống hàn là gì?

Ống hàn (tên tiếng Anh là Welded Pipe) là loại ống được tạo thành từ tấm thép/inox hoặc cuộn thép được xả băng, trải phẳng. Qua hệ thống máy cán bẻ cong theo định hình trụ tròn, hai mép vật liệu sẽ được nối lại với nhau bằng các công nghệ hàn chuyên dụng tạo thành một đường gia công dọc theo thân ống.

Bản chất khác biệt nằm ở đâu?

Sự khác biệt cốt lõi giữa hai loại ống này không nằm ở mác vật liệu mà nằm ở quy trình sản xuất và cấu trúc vi mô của vật liệu.

• Về cấu trúc: Ống đúc có sự đồng nhất tuyệt đối về cơ tính tại mọi điểm trên chu vi ống.

• Về mối hàn: Ống hàn sở hữu một "vùng ảnh hưởng nhiệt" (HAZ) tại vị trí mối nối. Dù công nghệ xử lý mối hàn hiện đại đến đâu, vùng giáp ranh này vẫn có cấu trúc tinh thể kim loại khác biệt so với phần thân nền, ảnh hưởng trực tiếp đến khả năng chịu lực nội tại của ống.

Nguyên Lý Sản Xuất Của Ống Đúc Và Ống Hàn

Quy trình sản xuất ống đúc

Quy trình chế tạo ống đúc tiêu tốn nhiều năng lượng và yêu cầu hệ thống máy móc hạng nặng:

1. Gia nhiệt phôi: Phôi thép tròn đặc được nung nóng đến nhiệt độ rèn thích hợp.

2. Xuyên tâm tạo lỗ: Sử dụng mũi đâm xuyên tâm để đục lỗ dọc theo tâm phôi nóng chảy, biến phôi đặc thành phôi rỗng (hollow shell).

3. Kéo giãn và cán định hình: Phôi rỗng được đưa qua máy cán giảm định đường kính ngoài và làm mỏng thành ống đạt độ dày tiêu chuẩn.

4. Định cỡ và làm nguội: Ống được định hình chính xác kích thước cuối cùng trước khi làm mát, nắn thẳng và kiểm tra khuyết tật dòng xoáy (Eddy Current) hoặc siêu âm.

Quy trình sản xuất ống hàn

Quy trình sản xuất ống hàn mang tính liên tục và có tốc độ dòng chảy sản xuất nhanh hơn:

1. Cán dập cuộn: Thép cuộn được xả màng, nắn phẳng và cắt theo khổ rộng tương ứng với chu vi ống cần làm.

2. Uốn định hình: Các rulo cán ép liên tục cuộn tấm thành dạng hình trụ rỗng.

3. Hàn cao tần/Laser: Hai mép tôn được nóng chảy và ép chặt vào nhau bằng công nghệ hàn TIG, Plasma, ERW (hàn điện trở) hoặc Laser công suất cao.

4. Xử lý mối hàn: Cạo bỏ đường ba-vớ (mạt hàn) thừa, gia nhiệt cục bộ mối hàn để khử ứng suất dư, sau đó đánh bóng bề mặt và kiểm tra áp lực thủy tĩnh.

Vì sao quy trình sản xuất ảnh hưởng đến giá thành?

Sự chênh lệch giá thành xuất phát từ bốn yếu tố: Công nghệ, hao hụt vật liệu, chi phí vận hành và năng suất.

Sản xuất ống đúc đòi hỏi dây chuyền máy đùn áp lực lớn, khuôn đúc đắt tiền và tỷ lệ hao hụt phôi cao trong quá trình xuyên tâm. Ngược lại, sản xuất ống hàn tận dụng được nguồn tôn cuộn cán nguội/cán nóng có sẵn, tốc độ đùn ống nhanh liên tục, năng suất cực cao và ít hao hụt nguyên liệu. Chính vì vậy, chi phí chế tạo ống đúc luôn vượt trội so với ống hàn.

So Sánh Chi Tiết Ống Đúc Và Ống Hàn

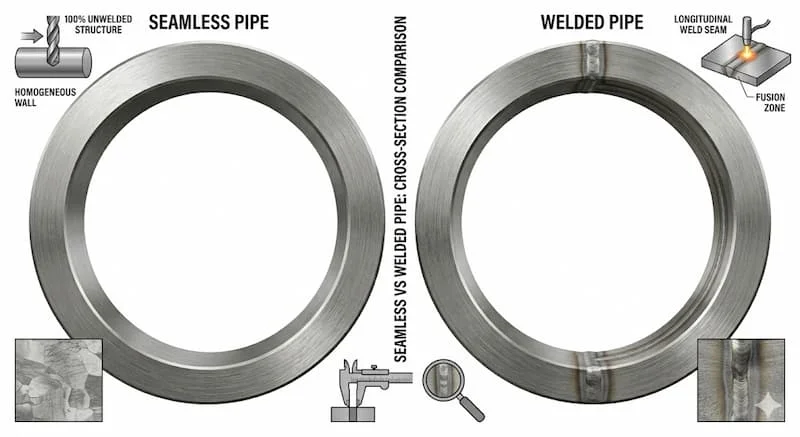

Về cấu tạo

Sự khác biệt về hình thái cấu trúc vật lý được thể hiện rõ nét qua bảng so sánh tiêu chí dưới đây:

Về khả năng chịu áp suất

Ống đúc là "ông vua" trong phân khúc áp lực cao. Do kết cấu liền mạch, áp suất bên trong ống được phân phối đều lên mọi điểm trên thành ống. Trong khi đó, ở ống hàn, mối hàn chính là điểm yếu băn khoăn lớn nhất. Theo các tiêu chuẩn thiết kế cơ khí như ASME, khi tính toán áp suất làm việc của ống hàn, người ta phải nhân thêm hệ số hiệu suất mối hàn (Welded Joint Efficiency) thường bị giảm từ 10% đến 15% (E = 0.85) so với ống đúc (E = 1.0). Do đó dưới áp lực cực hạn, ống hàn có xu hướng bị xé rách ngay tại đường mạch nối.

Về khả năng chống ăn mòn

Trong môi trường chứa hóa chất hoặc clorua, vùng ảnh hưởng nhiệt (HAZ) của ống hàn là nơi dễ bị ăn mòn rỗ và ăn mòn liên tinh thể nhất. Mặc dù công nghệ khử cacbon và nhiệt luyện sau hàn ngày nay đã hạn chế đáng kể nhược điểm này, nhưng xét về độ trơ và khả năng kháng hóa chất tổng thể, cấu trúc đồng nhất của ống đúc vẫn đem lại sự bảo vệ an toàn tuyệt đối, hạn chế rủi ro rò rỉ dung dịch nguy hiểm.

Về độ bền cơ học

Khi hệ thống phải vận hành trong điều kiện liên tục rung động do búa nước, va đập ngoại lực hay sốc nhiệt, ống đúc thể hiện độ dẻo dai vượt trội. Các dòng ống chịu nhiệt dạng đúc không bị hiện tượng nứt sụt mỏi tại các điểm liên kết như ống hàn, giúp hệ thống duy trì tính ổn định cơ học lâu dài dưới tải trọng động tác động liên tục.

Về kích thước sản xuất

• Ống hàn: Có lợi thế tuyệt đối về dải kích thước lớn. Việc chế tạo các đường ống có đường kính siêu lớn (trên 1000mm) bằng phương pháp hàn cuộn xoắn cực kỳ dễ dàng.

• Ống đúc: Bị giới hạn bởi lực ép của máy đùn. Rất khó để tìm thấy ống đúc có đường kính cực đại, thông thường ống đúc chỉ phổ biến ở các size nhỏ và trung bình nhưng lại có khả năng sản xuất độ dày thành ống (Schedule) siêu dày như SCH80, SCH160, XXS - điều mà ống hàn không thể làm được.

Về giá thành

Chi phí đầu tư ban đầu của ống đúc luôn đắt hơn ống hàn từ 20% đến 80% tùy thuộc vào quy cách và mác thép. Tuy nhiên, nếu xét về chi phí vận hành và bảo trì dài hạn trong môi trường khắc nghiệt, việc dùng ống đúc giúp chủ đầu tư tiết kiệm hàng trăm triệu đồng chi phí sửa chữa, thay thế và tránh được tổn thất do nhà máy phải dừng hoạt động đột xuất.

Ưu Điểm Và Nhược Điểm Của Ống Đúc

Ưu điểm

• Chịu áp suất siêu cao: Kết cấu liền khối giúp chịu đựng áp lực làm việc cực lớn mà không lo rủi ro nứt tách đường gia công.

• Độ bền cơ học vượt trội: Khả năng chịu ứng suất kéo, lực uốn và tải trọng động rất tốt.

• Tuổi thọ dài lâu: Cấu trúc vật liệu đồng nhất giúp tối ưu hóa thời gian vận hành trong các môi trường khắc nghiệt, giảm chi phí thay thế.

• Hệ số an toàn tuyệt đối: Loại bỏ hoàn toàn rủi ro khuyết tật từ các mối hàn thân ống.

Nhược điểm

• Giá thành đắt đỏ: Chi phí sản xuất cao kéo theo giá bán vật tư luôn ở mức cao hơn đáng kể so với ống hàn.

• Trọng lượng và độ dày: Thường nặng và dày hơn, khó gia công cắt chấn thủ công tại công trường.

• Dung sai thành ống: Quy trình đùn ép nóng có thể để lại sai số về độ đồng đều độ dày thành ống (độ lệch tâm) lớn hơn phương pháp cán tấm.

Ưu Điểm Và Nhược Điểm Của Ống Hàn

Ưu điểm

• Chi phí đầu tư thấp: Giá thành cạnh tranh giúp tiết kiệm từ 20% đến 80% chi phí vật tư cho các phân đoạn không yêu cầu áp lực cao.

• Độ đồng đều cực cao: Thành ống có độ dày nhất quán và dung sai kích thước hình học rất chặt chẽ do chế tạo từ phôi tôn phẳng cắt sẵn.

• Đa dạng kích thước: Dễ dàng sản xuất các loại ống khổ lớn, đường kính siêu đại phục vụ công trình hạ tầng.

• Dễ thi công, linh hoạt: Khả năng gia công cắt, cuốn, tạo phom dễ dàng, giúp đẩy nhanh tiến độ lắp đặt.

Nhược điểm

• Hạn chế áp suất cực hạn: Sự hiện diện của mối hàn làm giảm một phần khả năng chịu áp lực tổng thể của hệ thống.

• Rủi ro ăn mòn tại vùng ảnh hưởng nhiệt (HAZ): Vị trí giáp ranh mối nối dễ bị oxy hóa hoặc rỗ sần nếu tiếp xúc hóa chất mạnh.

• Tuổi thọ phụ thuộc chất lượng kỹ thuật: Độ bền lâu dài phụ thuộc hoàn toàn vào công nghệ hàn và quy trình kiểm định chất lượng của nhà máy sản xuất.

Tại Sao Nhiều Dự Án Hiện Nay Chuyển Sang Dùng Ống Hàn?

Mặc dù ống đúc có nhiều thông số kỹ thuật ấn tượng, nhưng xu hướng thị trường hiện đại lại chứng kiến sự trỗi dậy mạnh mẽ của ống hàn. Lý do cốt lõi nằm ở sự phát triển vượt bậc của công nghệ hàn Laser và hàn Plasma. Đường hàn ngày nay không còn thô sơ như trước; chúng được xử lý san phẳng bề mặt, ủ nhiệt khử ứng suất và kiểm tra không phá hủy (NDT) tự động, giúp cơ tính mối hàn đạt tới 90 - 95% so với nền kim loại gốc.

Bên cạnh đó, các tiêu chuẩn quốc tế như ASTM (Mỹ), JIS (Nhật), DIN (Đức) ngày càng bổ sung các quy trình khắt khe cho ống hàn công nghiệp. Khi chất lượng mối hàn đã tiến sát ống đúc, việc sử dụng ống hàn mang lại hiệu quả kinh tế vượt trội, giúp tối ưu hóa từ 30% đến 50% chi phí vật tư cho toàn bộ dự án mà vẫn đảm bảo an toàn vận hành trong khung tiêu chuẩn cho phép.

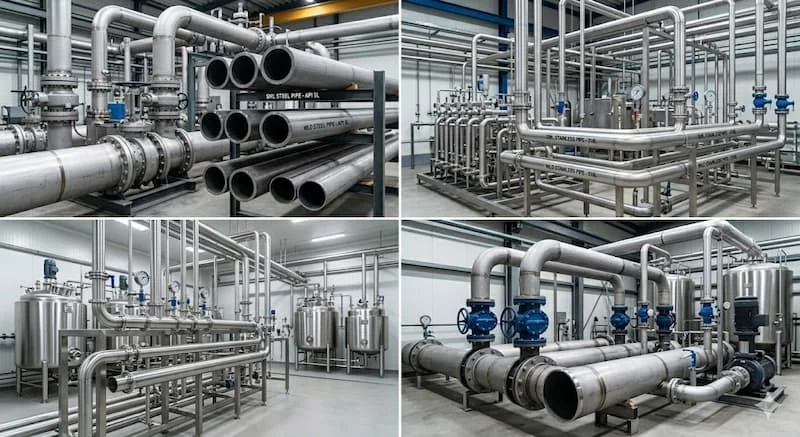

Ứng Dụng Thực Tế: Khi Nào Chọn Loại Nào?

Khi Nào Nên Chọn Ống Đúc?

• Hệ thống áp suất cao: Đường ống dẫn hơi nước bão hòa (Steam), hệ thống ống chịu nhiệt trong nồi hơi, lò hơi công nghiệp, hệ thống thủy lực áp lực cao.

• Ngành dầu khí, hóa chất: Đường ống dẫn dầu thô, khí hóa lỏng (LNG/LPG), dẫn axit đậm đặc, kiềm hoặc các dung môi hữu cơ dễ cháy nổ ở nhiệt độ cao.

• Ngành năng lượng hạt nhân và nhiệt điện: Nơi các sự cố rò rỉ đường ống có thể dẫn đến thảm họa môi trường và con người.

Khi Nào Nên Chọn Ống Hàn?

Ống hàn là giải pháp hoàn hảo cho các ứng dụng có áp suất làm việc từ thấp đến trung bình:

• Hệ thống cơ điện tòa nhà (MEPF): Đường ống cấp thoát nước sinh hoạt, hệ thống phòng cháy chữa cháy (PCCC), đường ống điều hòa không khí Chiller (HVAC).

• Công nghiệp thực phẩm và dược phẩm: Các dòng ống hàn inox vi sinh được xử lý bóng bề mặt lòng trong đạt chuẩn, chuyên dùng dẫn sữa, nước trái cây, nước cất y tế.

• Kết cấu kiến trúc, dân dụng: Ống trang trí, khung nhà xưởng tiền chế, lan can, và các kết cấu chịu lực thông thường.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Ống

• Chỉ quan tâm đến giá: Chọn ống hàn giá rẻ cho hệ thống hơi nóng áp lực cao dẫn đến nứt vỡ mối hàn sau vài tháng sử dụng, gây bỏng cho nhân công và đình trệ sản xuất.

• Chọn sai độ dày thành ống: Nghĩ rằng cứ ống đúc là dày, ống hàn là mỏng. Thực tế, chọn sai độ dày (Schedule) so với áp suất thiết kế đều dẫn đến phá hủy hệ thống.

• Không kiểm tra tiêu chuẩn sản xuất: Sử dụng ống hàn trang trí thông thường thay vì ống hàn công nghiệp chịu áp lực (tiêu chuẩn ASTM A312 cho inox hoặc A53 cho thép) vào hệ thống công nghệ.

• Đánh đồng mọi loại vật liệu: Cho rằng mọi loại inox đều chịu được hóa chất, không tính đến vùng ảnh hưởng nhiệt ở ống hàn bị biến đổi cấu trúc pha tinh thể tạo điều kiện cho gỉ sét xâm nhập.

Checklist Chọn Ống Đúc và Ống Hàn Phù Hợp

Để có quyết định chính xác nhất, các kỹ sư cơ điện có thể áp dụng quy trình kiểm tra 6 bước sau:

1. Bước 1: Xác định áp suất làm việc (Operating Pressure): Nếu áp suất vượt quá 25 bar (2.5 MPa), ưu tiên xem xét ống đúc hoặc chọn ống hàn loại dày có kiểm tra NDT 100%.

2. Bước 2: Xác định nhiệt độ vận hành (Operating Temperature): Hệ thống có lò hơi, dùng ống chịu nhiệt liên tục trên 300 độ C nên chọn ống đúc để tránh mỏi mối hàn.

3. Bước 3: Xác định lưu chất (Fluid Type): Lưu chất có tính ăn mòn cao, độc hại, dễ cháy nổ thì chọn ống đúc. Lưu chất thông thường như nước, khí nén sạch chọn ống hàn.

4. Bước 4: Xác định tuổi thọ dự án: Dự án công trình vĩnh cửu, khấu hao dài hạn yêu cầu ống đúc. Dự án ngắn hạn, tối ưu vốn chọn ống hàn.

5. Bước 5: Tính toán bài toán ngân sách: Cân đối giữa chi phí mua sắm vật tư ban đầu và rủi ro rò rỉ hỏng hóc để chọn phương án kinh tế nhất.

6. Bước 6: Kiểm tra chứng chỉ tiêu chuẩn kỹ thuật: Đối chiếu xem mác ống có đạt các tiêu chuẩn quốc tế quy định hay không:

   ASTM (Mỹ), ASME (Cơ khí Mỹ), JIS (Nhật Bản), DIN (Đức), ISO (Quốc tế).

Những Lưu Ý Quan Trọng Khi Thi Công Và Lắp Đặt

Khi vật tư được tập kết tại công trường, đội ngũ giám sát cần thực hiện nghiêm ngặt các bước sau:

• Kiểm tra chứng chỉ CO-CQ: Đảm bảo giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) trùng khớp với số heat-number in phun trên thân ống.

• Đo đạc độ dày thực tế: Dùng thước kẹp panme kiểm tra độ dày thành ống tại nhiều điểm xem có bị mỏng hơn dung sai cho phép của tiêu chuẩn thiết kế không.

• Kiểm tra ngoại quan mối hàn: Đối với ống hàn, cần soi đèn kiểm tra lòng trong xem đường hàn có bị lồi lõm, sần sùi hoặc bị khuyết tật nứt, rỗ khí hay không.

• Bảo quản vật liệu đúng cách: Tuyệt đối không để ống tiếp xúc trực tiếp với nền đất ẩm ướt. Phải kê lót gỗ, che bạt và phân loại riêng biệt khu vực ống đúc, ống hàn để tránh công nhân lấy nhầm khi thi công lắp đặt.

Câu Hỏi Thường Gặp Về Ống Đúc Và Ống Hàn

1. Ống đúc và ống hàn loại nào tốt hơn ?

Xét về khả năng chịu áp lực, ống đúc vượt trội hơn. Tuy nhiên, xét về độ đồng đều độ dày thành ống, sự đa dạng về kích thước đường kính lớn và tính hiệu quả kinh tế thì ống hàn lại chiếm ưu thế tuyệt đối. Việc lựa chọn phụ thuộc hoàn toàn vào thông số vận hành và ngân sách dự án của bạn.

2. Ống hàn có bị rò rỉ tại mối hàn không?

Nếu ống hàn được sản xuất bởi các nhà máy uy tín, tuân thủ đúng quy trình kiểm tra áp lực thủy tĩnh và siêu âm mối hàn theo tiêu chuẩn ASTM/JIS thì nguy cơ rò rỉ tại mối hàn ở điều kiện áp suất định mức là cực kỳ thấp.

3. Giá ống đúc cao hơn ống hàn bao nhiêu?

Thông thường, giá ống đúc sẽ cao hơn ống hàn từ 20% đến 80%. Sự chênh lệch này có thể thay đổi tùy thuộc vào quy cách đường kính, độ dày thành ống và mác vật liệu (thép carbon, inox 304 hay inox 316).

4. Hệ thống nước sạch tòa nhà nên dùng loại nào?

Với hệ thống cấp thoát nước sạch dân dụng hoặc tòa nhà thương mại, áp suất hoạt động thường dưới 16 bar. Sử dụng ống hàn là giải pháp tối ưu nhất để vừa đảm bảo kỹ thuật vừa tiết kiệm tối đa ngân sách đầu tư.

5. Làm thế nào để nhận biết nhanh ống đúc và ống hàn bằng mắt thường?

Cách đơn giản nhất là nhìn vào lòng trong của ống. Ống hàn sẽ có một đường chỉ nổi dọc theo thân ống (vết của mối hàn gia công), trong khi lòng trong của ống đúc hoàn toàn nhẵn mịn, liên tục và không có vết gờ nào. Ngoài ra, bạn có thể kiểm tra ký hiệu tiêu chuẩn in trên thân ống hoặc thông tin trên chứng chỉ Mill Test.

Nên Chọn Ống Đúc Hay Ống Hàn?

Tóm lại, không có loại ống nào là tốt nhất, chỉ có loại ống phù hợp nhất với công trình của bạn. Ống đúc với kết cấu liền mạch, đồng nhất là sự lựa chọn không thể thay thế cho các hệ thống ống chịu nhiệt, áp suất cao và môi trường lưu chất ăn mòn khắc nghiệt. Trong khi đó, ống hàn với ưu thế về giá thành cạnh tranh, độ dày đồng đều và dải kích thước đa dạng chính là giải pháp kinh tế hoàn hảo cho các hệ thống công nghệ thông thường. Khuyến nghị cốt lõi dành cho các chủ đầu tư là hãy lựa chọn vật tư dựa trên các thông số tính toán kỹ thuật thực tế thay vì chỉ nhìn vào bảng báo giá.
