Van lá 1 chiều: Cấu tạo, Nguyên lý, Phân loại và Cách chọn

Van lá 1 chiều là gì và vì sao được sử dụng trong hệ thống đường ống?

Trong hệ thống cấp nước, hệ thống bơm hay đường ống công nghiệp, dòng lưu chất hoàn toàn có thể chảy ngược lại khi máy bơm dừng hoạt động hoặc khi áp suất ở phía trước thay đổi đột ngột. Hiện tượng này không chỉ gây tụt áp trong hệ thống mà còn có thể ảnh hưởng đến thiết bị phía sau, làm sai lệch hướng dòng chảy so với thiết kế ban đầu, thậm chí gây hư hỏng bơm hoặc van khác trong hệ thống.

Để giải quyết vấn đề này, van lá l chiều được sử dụng như một thiết bị cho phép lưu chất di chuyển theo một hướng nhất định và hạn chế dòng chảy ngược trở lại.

Bài viết này sẽ giúp bạn hiểu rõ:

• Van lá l chiều là gì, cấu tạo ra sao
• Nguyên lý hoạt động của van
• Các loại van lá l chiều phổ biến trên thị trường
• Những thông số kỹ thuật cần quan tâm khi lựa chọn
• Ứng dụng thực tế trong các hệ thống
• Cách chọn và lắp đặt van đúng cách

Van lá l chiều là gì?

Van lá 1 chiều là loại van dùng để kiểm soát hướng dòng chảy trong đường ống, cho phép lưu chất đi qua theo một chiều và hạn chế dòng chảy ngược. Bộ phận đóng mở của van thường là một lá van chuyển động theo tác động của dòng lưu chất và chênh lệch áp suất.

Một vài thuật ngữ cần nắm để hiểu rõ hơn về loại van này:

• Van 1 chiều: nhóm van có chức năng chỉ cho phép lưu chất đi theo một hướng.
• Lá van: bộ phận đóng/mở chính, thường có dạng tấm hoặc đĩa mỏng.
• Dòng chảy thuận: hướng dòng chảy được thiết kế để đi qua van.
• Dòng chảy ngược: hướng dòng chảy ngược với thiết kế, cần được ngăn lại.
• Chênh lệch áp suất: sự khác biệt áp suất giữa hai phía của van, yếu tố quyết định trạng thái đóng/mở của lá van.

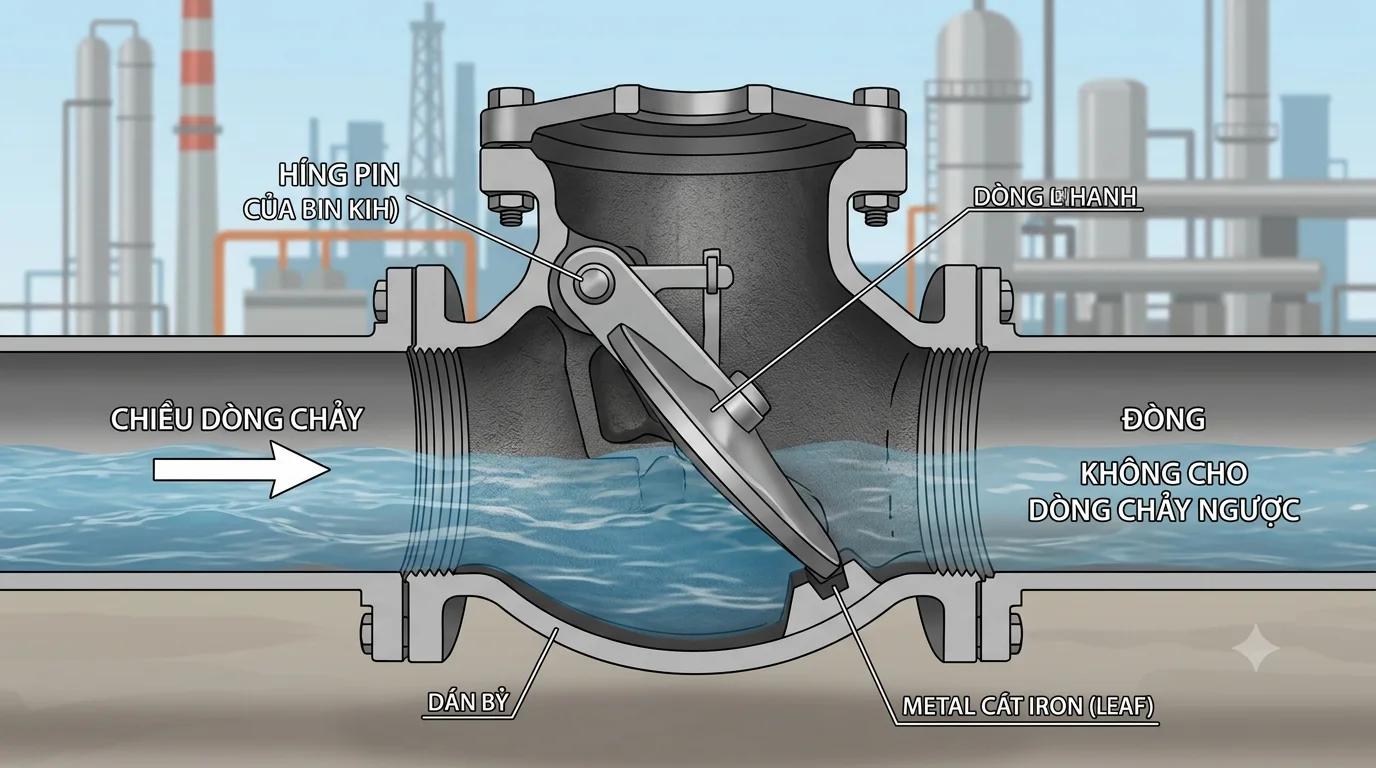

Cấu tạo cơ bản của van lá l chiều

Một van lá l chiều thông thường gồm các bộ phận sau:

• Thân van: khung chịu lực chính, chứa các bộ phận bên trong và kết nối với đường ống.
• Lá van: bộ phận trực tiếp đóng/mở dòng chảy, có thể là một hoặc nhiều lá tùy thiết kế.
• Trục hoặc bản lề: cho phép lá van chuyển động linh hoạt, tùy vào từng dòng van cụ thể.
• Gioăng làm kín: đảm bảo khả năng làm kín khi van ở trạng thái đóng, hạn chế rò rỉ.
• Bề mặt/đế làm kín: vị trí tiếp xúc giữa lá van và thân van khi đóng.
• Nắp hoặc bộ phận liên kết: tùy theo cấu tạo, có thể có thêm nắp hoặc chi tiết cố định khác.

Nguyên lý hoạt động của van lá l chiều

Khi áp suất phía đầu vào đủ lớn, dòng lưu chất tác động lên lá van và làm lá mở để lưu chất đi qua. Khi dòng chảy giảm, dừng lại hoặc có xu hướng đảo chiều, lá van trở về vị trí đóng, từ đó hạn chế lưu chất chảy ngược qua đường ống.

Khi dòng chảy đi đúng chiều

Áp suất của dòng lưu chất tác động trực tiếp lên bề mặt lá van, khiến lá van mở ra và cho phép lưu chất đi qua theo hướng thiết kế.

Khi dòng chảy giảm hoặc dừng

Khi lực tác động từ dòng chảy giảm dần, lá van cũng dần dần tiến về vị trí đóng dưới tác động của trọng lực hoặc chênh lệch áp suất, chuẩn bị cho trạng thái ngăn dòng.

Khi xảy ra dòng chảy ngược

Nếu dòng lưu chất có xu hướng chảy ngược, lá van sẽ đóng hoàn toàn vào vị trí làm kín, ngăn lưu chất di chuyển ngược trở lại đường ống phía trước.

Vai trò của chênh lệch áp suất

Hoạt động của van lá l chiều phụ thuộc trực tiếp vào mối quan hệ áp suất giữa hai phía van. Đây cũng là cơ sở quan trọng để người dùng hiểu vì sao một số hệ thống đặc thù cần lựa chọn loại van có đặc tính đóng nhanh hoặc tổn thất áp suất thấp, nhằm hạn chế hiện tượng va đập thủy lực hoặc thất thoát năng lượng trong quá trình vận hành.

Phân loại van lá l chiều phổ biến

Van lá l chiều có thể được phân loại theo cấu tạo cơ khí và theo vật liệu chế tạo.

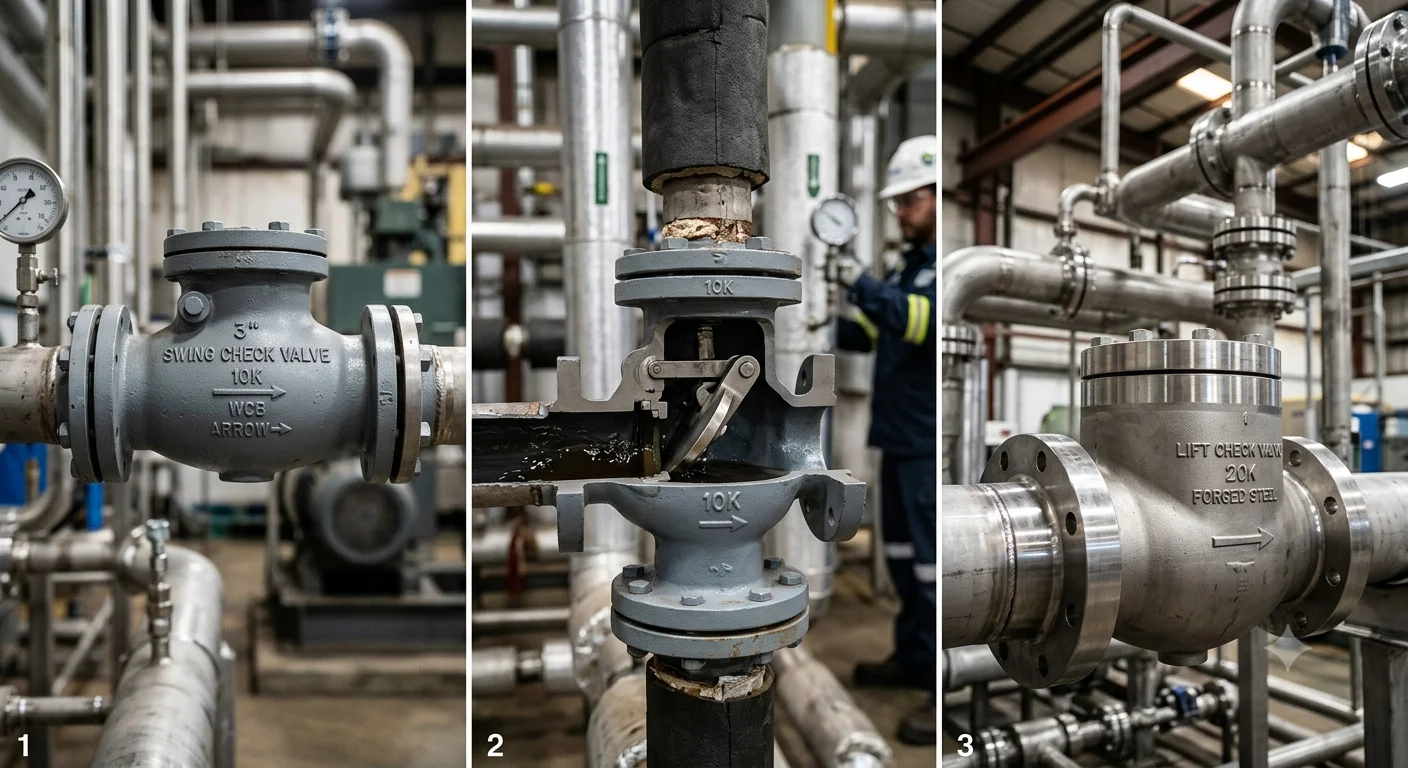

Van lá l chiều dạng lá lật

Đây là dạng phổ biến, trong đó lá van xoay quanh một bản lề cố định. Cấu tạo dạng này tương đối đơn giản, dễ bảo trì và thường được sử dụng cho nhiều hệ thống đường ống dân dụng lẫn công nghiệp. Khi lắp đặt loại van này, cần đặc biệt chú ý đến hướng dòng chảy và vị trí lắp đặt để đảm bảo lá van hoạt động đúng chức năng.

Van lá l chiều dạng cánh

Với dạng cánh, bộ phận đóng mở có thiết kế và cách chuyển động khác biệt so với dạng lá lật, thường phù hợp với những yêu cầu kỹ thuật hoặc không gian lắp đặt đặc thù. Việc lựa chọn giữa các dạng cần dựa trên điều kiện thực tế của hệ thống.

Phân loại theo vật liệu

Van lá gang
Chi phí thường ở mức hợp lý, phù hợp với nhiều hệ thống nước phổ thông. Tuy nhiên cần cân nhắc kỹ khi sử dụng trong môi trường có tính ăn mòn cao.

Van lá inox
Có khả năng chống ăn mòn tốt hơn trong nhiều môi trường, thường được cân nhắc sử dụng cho hệ thống nước sạch, thực phẩm hoặc một số môi trường công nghiệp phù hợp với đặc tính của inox.

Van lá thép
Có thể sử dụng trong các hệ thống yêu cầu đặc tính cơ học và áp suất cao hơn. Việc lựa chọn loại vật liệu này cần dựa trên thông số thiết kế cụ thể của hệ thống.

Van lá nhựa
Có ưu điểm về khả năng chống ăn mòn đối với một số môi trường hóa chất nhất định. Khi sử dụng loại van này, cần kiểm tra kỹ giới hạn nhiệt độ và áp suất cho phép để tránh hư hỏng trong quá trình vận hành.

Thông số van lá 1 chiều cần quan tâm khi lựa chọn

Kích thước DN

Van lá l chiều có nhiều kích thước DN khác nhau tùy theo hệ thống. Cần lưu ý rằng DN không đơn giản chỉ là đường kính đo trực tiếp của mọi loại van người dùng cần đối chiếu với tiêu chuẩn kết nối tương ứng và đảm bảo kích thước van phù hợp với đường ống cũng như lưu lượng thiết kế của hệ thống.

Áp suất làm việc

Các thông số áp suất thường gặp gồm PN (Pressure Nominal) hoặc Class/cấp áp suất theo tiêu chuẩn tương ứng. Cần nhấn mạnh rằng việc chọn van phải dựa theo áp suất thực tế của hệ thống, không chỉ dựa vào kích thước đường ống.

Nhiệt độ làm việc

Khả năng chịu nhiệt của van phụ thuộc vào nhiều yếu tố: vật liệu thân van, vật liệu gioăng làm kín, loại lưu chất đi qua và điều kiện vận hành thực tế của hệ thống.

Kiểu kết nối

Van lá l chiều có thể được kết nối theo nhiều kiểu khác nhau như nối ren, mặt bích, hoặc kiểu wafer (kẹp giữa hai mặt bích), tùy vào thiết kế của từng dòng van.

Vật liệu làm kín

Gioăng làm kín ảnh hưởng trực tiếp đến khả năng làm kín của van và phạm vi môi trường mà van có thể sử dụng, do đó cần được lựa chọn phù hợp với loại lưu chất và điều kiện vận hành.

So sánh van lá l chiều với các loại van 1 chiều khác

Van lá l chiều và van lò xo: nên chọn loại nào?

Không có một loại van "tốt nhất" áp dụng chung cho mọi trường hợp. Việc lựa chọn cần dựa trên phân tích cụ thể theo các yếu tố: không gian lắp đặt, đặc tính dòng chảy, áp suất vận hành, yêu cầu về tốc độ đóng mở, mức độ tổn thất áp suất chấp nhận được, và loại lưu chất trong hệ thống.

Tại sao không nên chọn van chỉ dựa vào DN?

Cùng một kích thước DN nhưng điều kiện vận hành khác nhau (áp suất, nhiệt độ, loại lưu chất) có thể yêu cầu cấu hình van hoàn toàn khác nhau về vật liệu, kiểu kết nối và đặc tính kỹ thuật.

Van lá l chiều được sử dụng ở đâu?

Hệ thống cấp thoát nước

Van lá l chiều được dùng để hạn chế dòng nước quay ngược trong đường ống, đảm bảo hướng chảy đúng theo thiết kế của hệ thống.

Hệ thống bơm

Van thường được lắp đặt tại vị trí phù hợp để hỗ trợ kiểm soát dòng chảy khi bơm dừng hoạt động hoặc khi hệ thống thay đổi trạng thái vận hành.

Hệ thống HVAC

Van lá l chiều có thể được sử dụng trong các đường nước của hệ thống điều hòa không khí (HVAC) khi thông số kỹ thuật của van phù hợp với yêu cầu hệ thống.

Hệ thống công nghiệp

Van lá l chiều có thể xuất hiện trong đường nước công nghiệp, hệ thống xử lý chất lỏng, hệ thống hóa chất, và một số đường khí hoặc lưu chất khác nếu van được thiết kế tương thích. Tuy nhiên, không nên mặc định rằng một mẫu van có thể dùng được cho mọi loại lưu chất — cần kiểm tra kỹ vật liệu và thông số kỹ thuật trước khi áp dụng.

Những sai lầm thường gặp khi sử dụng van lá 1 chiều

1. Lắp ngược chiều dòng chảy — đây là lỗi cơ bản nhưng phổ biến, khiến van hoàn toàn không hoạt động đúng chức năng.
2. Chọn sai vật liệu — ví dụ sử dụng van gang trong môi trường có tính ăn mòn cao thay vì vật liệu chống ăn mòn phù hợp.
3. Không kiểm tra áp suất và nhiệt độ — dẫn đến van không đáp ứng được điều kiện vận hành thực tế của hệ thống.
4. Chọn van chỉ theo kích thước đường ống — DN phù hợp chưa đồng nghĩa với việc toàn bộ thông số kỹ thuật của van đều phù hợp.
5. Bỏ qua hiện tượng va đập thủy lực — trong một số hệ thống, sự thay đổi dòng chảy đột ngột có thể gây ra áp lực bất thường, ảnh hưởng đến tuổi thọ van.
6. Không kiểm tra tình trạng lá van — cặn bẩn hoặc vật thể lạ tích tụ có thể ảnh hưởng đến khả năng đóng kín của van theo thời gian.

Cách lựa chọn van lá 1 chiều phù hợp

Bước 1: Xác định loại lưu chất — nước, hóa chất, khí hay chất lỏng đặc thù khác đang chảy qua hệ thống.

Bước 2: Xác định kích thước đường ống — đối chiếu DN với tiêu chuẩn kết nối và lưu lượng thiết kế.

Bước 3: Xác định áp suất làm việc — dựa trên áp suất thực tế của hệ thống, không chỉ theo kích thước đường ống.

Bước 4: Xác định nhiệt độ vận hành — đảm bảo van và gioăng chịu được nhiệt độ tối đa của lưu chất.

Bước 5: Chọn vật liệu thân van — gang, inox, thép hay nhựa tùy theo môi trường sử dụng.

Bước 6: Chọn vật liệu gioăng và kiểu kết nối — phù hợp với loại lưu chất và hệ thống đường ống hiện có.

Bước 7: Kiểm tra tiêu chuẩn, datasheet và điều kiện lắp đặt — đảm bảo van đáp ứng đầy đủ yêu cầu kỹ thuật trước khi lắp đặt chính thức.

Checklist lắp đặt và sử dụng van lá 1 chiều

Trước khi lắp

• ☐ Kiểm tra đúng model van
• ☐ Kiểm tra DN và kiểu kết nối
• ☐ Kiểm tra chiều mũi tên trên thân van
• ☐ Kiểm tra áp suất và nhiệt độ
• ☐ Kiểm tra tình trạng gioăng và lá van

Trong khi lắp

• ☐ Lắp đúng chiều dòng chảy
• ☐ Đảm bảo đường ống được căn chỉnh phù hợp
• ☐ Không để vật thể lạ lọt vào van
• ☐ Không dùng lực quá mức lên thân van hoặc kết nối

Sau khi lắp

• ☐ Kiểm tra rò rỉ
• ☐ Kiểm tra khả năng đóng/mở
• ☐ Theo dõi áp suất vận hành
• ☐ Kiểm tra tiếng ồn hoặc rung bất thường

Câu hỏi thường gặp về van lá 1 chiều

Van lá l chiều dùng để làm gì?
Van lá l chiều dùng để kiểm soát hướng dòng chảy, cho phép lưu chất đi theo chiều thiết kế và hạn chế dòng chảy ngược.

Van lá l chiều có lắp được theo mọi hướng không?
Không nên mặc định như vậy. Hướng và tư thế lắp đặt phụ thuộc vào thiết kế cụ thể của từng loại van. Cần xem hướng dòng chảy và hướng dẫn của nhà sản xuất trước khi lắp đặt.

Van lá l chiều khác gì van 1 chiều lò xo?
Van lá sử dụng bộ phận dạng lá để đóng/mở theo tác động của dòng chảy và chênh lệch áp suất, trong khi van lò xo có thêm lực của lò xo hỗ trợ cơ cấu đóng, giúp đóng nhanh hơn trong một số điều kiện.

Chọn van lá l chiều theo những thông số nào?
Các thông số quan trọng gồm kích thước DN, áp suất, nhiệt độ, vật liệu, loại lưu chất, kiểu kết nối và điều kiện lắp đặt thực tế.

Van lá l chiều có dùng cho hóa chất được không?
Có thể trong một số trường hợp, nhưng phải kiểm tra khả năng tương thích giữa vật liệu thân van, gioăng và loại hóa chất, đồng thời đối chiếu thông số nhiệt độ và áp suất cho phép.

Van lá 1 chiều – lựa chọn đúng giúp hệ thống vận hành ổn định

Van lá l chiều đóng vai trò kiểm soát dòng chảy theo một hướng nhất định, giúp bảo vệ hệ thống khỏi hiện tượng chảy ngược gây tụt áp hoặc hư hỏng thiết bị. Cấu tạo, vật liệu và thông số kỹ thuật của van sẽ quyết định phạm vi ứng dụng phù hợp trong từng hệ thống cụ thể. Khi lựa chọn, cần xem xét đồng thời các yếu tố: loại lưu chất, kích thước DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối và điều kiện lắp đặt thực tế.

Bạn đang cần chọn van lá l chiều cho hệ thống nước hoặc đường ống công nghiệp? Hãy cung cấp DN, môi trường sử dụng, áp suất và nhiệt độ làm việc để được tư vấn cấu hình van phù hợp.
