Van gạt hơi là gì? Cấu tạo, phân loại, ứng dụng và cách chọn

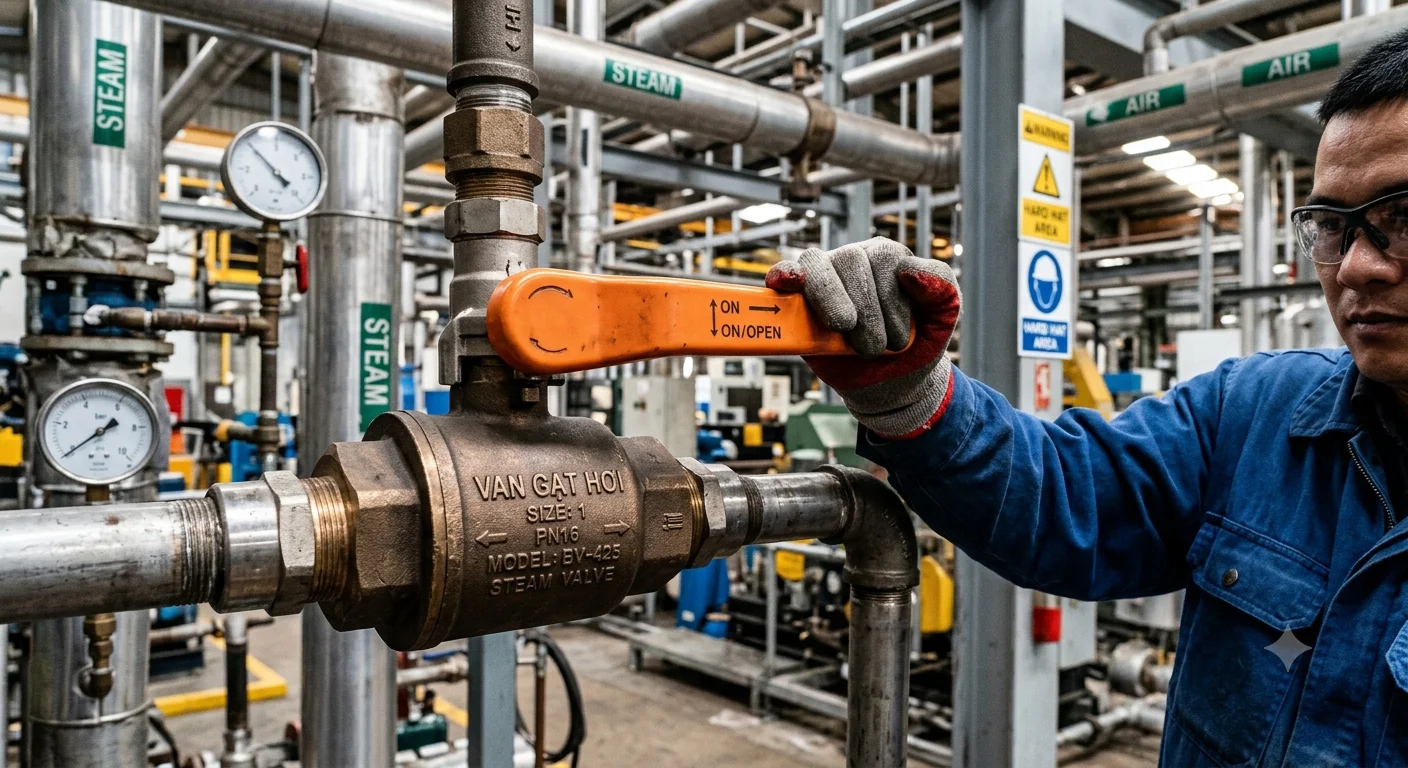

Van gạt hơi là gì và tại sao được sử dụng trong đường ống?

Trong các hệ thống hơi công nghiệp, việc đóng hoặc mở dòng môi chất một cách nhanh chóng, trực quan là yêu cầu thường xuyên tại nhiều vị trí lắp đặt. Đây chính là lý do các loại van vận hành bằng tay gạt được nhiều kỹ sư và đơn vị thi công lựa chọn, thường được gọi chung là van inox gạt hơi.

Van gạt hơi không phải là tên gọi cho một kết cấu van duy nhất, mà là cách gọi phổ biến trên thị trường dành cho nhóm van sử dụng tay gạt hoặc cần gạt để thao tác đóng/mở dòng hơi. Tùy vào thiết kế cụ thể, van có thể dùng để đóng mở nhanh hoặc trong một số trường hợp hỗ trợ kiểm soát dòng chảy.

Trên thực tế, nhiều người dùng gặp phải một số vướng mắc khi tìm hiểu về loại van này:

• Không chắc van gạt có thực sự phù hợp với hơi nóng, hơi bão hòa hay hơi quá nhiệt hay không.
• Dễ chọn sai vật liệu thân van hoặc cấp áp suất làm việc.
• Nhầm lẫn van inox gạt hơi với van bi, van bướm hoặc các dòng van điều khiển tự động.
• Bỏ qua bước kiểm tra nhiệt độ, áp suất và kiểu kết nối trước khi đặt mua.

Bài viết dưới đây sẽ giúp bạn hiểu rõ bản chất, cấu tạo, các loại van inox gạt hơi phổ biến, những thông số kỹ thuật cần nắm và quy trình lựa chọn van phù hợp với hệ thống thực tế.

Van gạt hơi là gì?

Van inox gạt hơi là cách gọi phổ biến cho loại van sử dụng tay gạt hoặc cần gạt để thao tác đóng hoặc mở dòng môi chất, thường được lựa chọn cho các hệ thống có yêu cầu vận hành bằng tay nhanh và trực quan. Tùy theo cấu tạo cụ thể của từng model, van có thể được sử dụng cho hơi, nước, khí nén hoặc các môi chất khác, miễn là thông số làm việc của van đáp ứng đúng yêu cầu của hệ thống.

Một điểm quan trọng cần lưu ý: trên thị trường, "van inox gạt hơi" có thể được dùng để chỉ nhiều thiết kế khác nhau — từ van bi, van bướm cho đến van cổng có cơ cấu tay gạt. Vì vậy, khi lựa chọn, người dùng không nên chỉ dựa vào tên gọi mà cần xác định rõ:

• Kiểu van (bi, bướm, cổng...)
• Môi chất sử dụng
• Nhiệt độ làm việc
• Áp suất làm việc
• Kích thước đường ống (DN)
• Vật liệu thân van và bộ phận làm kín
• Kiểu kết nối với đường ống

Cấu tạo và nguyên lý hoạt động của van gạt hơi

Cấu tạo cơ bản

Một van inox gạt hơi thông thường bao gồm các bộ phận chính:

• Thân van: chứa và dẫn hướng dòng môi chất đi qua.
• Bộ phận đóng/mở: quyết định dòng hơi được lưu thông hay bị chặn lại, có thể là bi, đĩa hoặc cửa van tùy loại.
• Trục van: truyền chuyển động từ tay gạt xuống bộ phận đóng/mở bên trong.
• Tay gạt: bộ phận người vận hành trực tiếp thao tác để đóng hoặc mở van.
• Gioăng, phớt làm kín: hạn chế rò rỉ tại các vị trí tiếp xúc giữa trục van và thân van.
• Đầu kết nối: liên kết van với hệ thống đường ống, có thể là ren, mặt bích hoặc mối hàn.

Nguyên lý hoạt động

Khi người vận hành tác động lực lên tay gạt, chuyển động này được truyền qua trục van đến cơ cấu đóng/mở bên trong. Ở trạng thái mở, môi chất có đường đi thông suốt qua van; khi gạt về vị trí đóng, cơ cấu bên trong sẽ ngăn hoặc hạn chế dòng chảy.

Cần nhấn mạnh rằng khả năng sử dụng cho hơi không chỉ đơn thuần phụ thuộc vào việc van có tay gạt hay không, mà còn phụ thuộc vào thiết kế tổng thể, vật liệu chế tạo, loại gioăng làm kín và giới hạn nhiệt độ/áp suất được nhà sản xuất công bố cho từng model cụ thể.

Các loại van gạt hơi phổ biến

Van inox gạt hơi có thể được phân loại theo cơ cấu đóng/mở bên trong hoặc theo kiểu kết nối với đường ống.

Van bi tay gạt

Sử dụng viên bi có lỗ xuyên tâm để đóng hoặc mở dòng môi chất. Khi tay gạt xoay 90 độ, lỗ trên bi sẽ trùng hoặc lệch với trục đường ống. Đây là loại van được thao tác nhanh, trạng thái đóng/mở dễ quan sát bằng mắt thường thông qua vị trí của tay gạt.

Van bướm tay gạt

Sử dụng đĩa van xoay quanh một trục cố định bên trong thân van. Loại van này thường có thiết kế gọn, trọng lượng nhẹ hơn so với van bi ở cùng kích thước, và thường được ưu tiên sử dụng trên các đường ống có đường kính lớn hơn.

Van cổng tay gạt

Cơ cấu đóng/mở dạng cửa van di chuyển lên xuống theo phương vuông góc với dòng chảy. Loại van này phù hợp với mục đích đóng/mở hoàn toàn dòng hơi hơn là dùng để điều tiết liên tục lưu lượng.

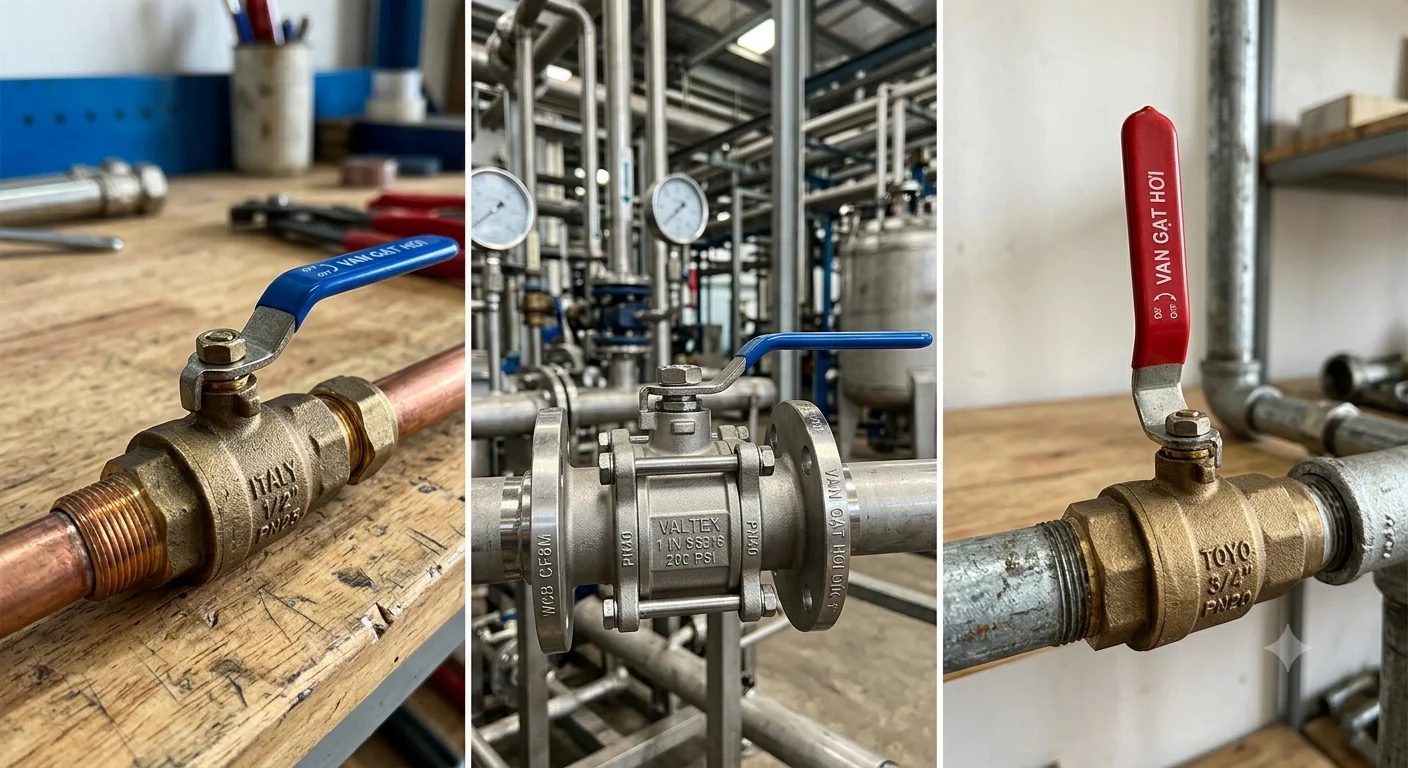

Phân loại theo kiểu kết nối

Bên cạnh cơ cấu đóng/mở, van inox gạt hơi còn được phân theo kiểu kết nối với đường ống:

• Van kết nối ren
• Van kết nối mặt bích
• Van kết nối hàn
• Một số kiểu kết nối chuyên dụng khác tùy theo yêu cầu hệ thống

Điểm cần đặc biệt lưu ý: không nên mặc định rằng mọi sản phẩm được gọi là "van gạt" đều có thể dùng cho hơi. Người dùng cần kiểm tra kỹ catalogue và thông số kỹ thuật của đúng model trước khi quyết định.

Thông số kỹ thuật quan trọng khi chọn van inox gạt hơi

Đây là nhóm thông tin có ý nghĩa quyết định đến việc van có thực sự phù hợp với hệ thống hay không.

Tại sao nhiệt độ và áp suất đặc biệt quan trọng?

Hơi thường có nhiệt độ và áp suất làm việc cao hơn đáng kể so với nước ở điều kiện thông thường. Vì vậy, một chiếc van hoàn toàn phù hợp để sử dụng cho nước không đồng nghĩa với việc nó cũng đáp ứng được yêu cầu khi dùng cho hơi.

Đây là điểm mấu chốt để tránh sai lầm phổ biến: chỉ chọn van dựa trên kích thước DN hoặc đường kính đường ống mà bỏ qua thông số về nhiệt độ và áp suất định mức.

So sánh van inox gạt hơi với các loại van khác

Nếu mục tiêu chính của hệ thống là đóng/mở nhanh bằng thao tác tay, thiết kế tay gạt mang lại sự thuận tiện rõ rệt. Tuy nhiên, nếu hệ thống đòi hỏi duy trì một lưu lượng chính xác hoặc cần tự động điều chỉnh theo áp suất, nhiệt độ, nên cân nhắc các giải pháp van điều khiển chuyên dụng thay vì chỉ chọn van gạt thông thường.

Van gạt hơi được sử dụng ở đâu?

Van inox gạt hơi thường được xem xét lắp đặt tại các vị trí và hệ thống sau:

• Đường ống dẫn hơi trong nhà máy công nghiệp
• Hệ thống cấp hơi cho các thiết bị gia nhiệt
• Các thiết bị sử dụng hơi cần đóng/mở đường cấp thường xuyên
• Hệ thống phụ trợ trong dây chuyền sản xuất
• Đường ống nước nóng hoặc khí nén, nếu model van được nhà sản xuất xác nhận phù hợp
• Các vị trí yêu cầu thao tác đóng/mở thủ công, nhanh chóng

Khi lựa chọn ứng dụng cụ thể, cần tránh mặc định rằng một model van sẽ phù hợp với mọi hệ thống. Mỗi vị trí lắp đặt cần được đối chiếu cẩn thận với môi chất, áp suất và nhiệt độ thực tế tại chỗ.

Sai lầm thường gặp khi chọn và lắp van gạt hơi

1. Chỉ chọn theo kích thước DN
DN đúng nhưng áp suất hoặc nhiệt độ không phù hợp vẫn có thể gây ra sự cố trong quá trình vận hành.

2. Dùng van nước thông thường cho hơi nóng
Đây là sai lầm cần đặc biệt lưu ý vì khả năng chịu nhiệt của gioăng và vật liệu chế tạo phải được kiểm tra kỹ trước khi sử dụng cho hơi.

3. Không kiểm tra kiểu kết nối
Van ren, van mặt bích và van hàn không thể tùy ý thay thế cho nhau mà không tính toán lại hệ thống đường ống.

4. Dùng van đóng/mở để điều tiết liên tục
Không phải mọi thiết kế van gạt đều thích hợp để điều tiết lưu lượng trong thời gian dài; việc dùng sai mục đích có thể làm giảm tuổi thọ van.

5. Bỏ qua hướng dẫn của nhà sản xuất
Cần tham khảo kỹ catalogue, bảng pressure-temperature rating và điều kiện vận hành do nhà sản xuất công bố trước khi đưa vào sử dụng.

Cách chọn van inox gạt hơi phù hợp

Checklist 7 bước lựa chọn

Bước 1: Xác định môi chất
Xác định rõ đây là hơi bão hòa, hơi quá nhiệt, nước nóng hay môi chất khác.

Bước 2: Xác định nhiệt độ
Ghi nhận nhiệt độ vận hành thực tế của hệ thống và mức nhiệt độ cao nhất có thể xảy ra.

Bước 3: Xác định áp suất
Kiểm tra áp suất làm việc bình thường và áp suất tối đa mà hệ thống có thể đạt tới.

Bước 4: Xác định kích thước đường ống
Chọn DN phù hợp với đường ống hiện có và yêu cầu lưu lượng của hệ thống.

Bước 5: Chọn vật liệu
Cân nhắc inox, thép, đồng hoặc vật liệu khác tùy theo môi chất và điều kiện làm việc thực tế.

Bước 6: Kiểm tra kết nối
Đối chiếu kiểu kết nối ren, mặt bích, hàn với tiêu chuẩn đường ống đang sử dụng.

Bước 7: Kiểm tra catalogue
Đây là bước cuối cùng để xác nhận van thực sự đáp ứng đầy đủ điều kiện vận hành trước khi đặt mua.

Lưu ý khi lắp đặt và sử dụng van gạt hơi

• Kiểm tra van trước khi lắp đặt
• Xác nhận đúng DN và kiểu kết nối
• Kiểm tra áp suất và nhiệt độ định mức của van
• Đảm bảo đường ống được làm sạch trước khi lắp
• Lắp đúng hướng theo yêu cầu của nhà sản xuất
• Không dùng tay gạt để tạo lực quá mức khi thao tác
• Kiểm tra rò rỉ sau khi đưa hệ thống vào vận hành
• Kiểm tra định kỳ gioăng, phớt và cơ cấu đóng/mở
• Không vận hành vượt quá giới hạn kỹ thuật của van

Câu hỏi thường gặp về van gạt hơi

1. Van inox gạt hơi là gì?
Van inox gạt hơi là cách gọi phổ biến cho các loại van vận hành bằng tay gạt hoặc cần gạt, được lựa chọn cho mục đích đóng/mở dòng hơi khi thiết kế và thông số của van đáp ứng đúng điều kiện của hệ thống.

2. Van gạt có dùng được cho hơi nóng không?
Có thể, nhưng không phải mọi van gạt đều dùng được cho hơi nóng. Cần kiểm tra kỹ nhiệt độ, áp suất, vật liệu và thông số kỹ thuật của từng model cụ thể trước khi sử dụng.

3. Van inox gạt hơi có điều tiết lưu lượng được không?
Điều này phụ thuộc vào loại van và thiết kế cụ thể. Nhiều loại van tay gạt được sử dụng chủ yếu cho mục đích đóng/mở thay vì điều tiết liên tục lưu lượng.

4. Nên chọn van inox gạt hơi bằng inox hay thép?
Cần căn cứ vào môi chất, nhiệt độ, áp suất, môi trường lắp đặt và yêu cầu chống ăn mòn của hệ thống. Không nên chọn vật liệu chỉ dựa trên giá thành.

5. Khi mua van inox gạt hơi cần cung cấp thông tin gì?
Nên cung cấp tối thiểu: kích thước DN, áp suất làm việc, nhiệt độ làm việc, môi chất sử dụng, vật liệu mong muốn và kiểu kết nối để được tư vấn sản phẩm phù hợp.

Kết luận: Chọn van gạt hơi đúng từ thông số kỹ thuật

Van inox gạt hơi mang lại sự thuận tiện rõ rệt cho các vị trí cần thao tác đóng/mở bằng tay một cách nhanh chóng, trực quan. Tuy nhiên, việc lựa chọn van không nên chỉ dựa vào tên gọi hay kích thước DN. Nhiệt độ, áp suất, môi chất, vật liệu, gioăng làm kín và kiểu kết nối mới là những thông số quyết định van có thực sự phù hợp với hệ thống hơi của bạn hay không.

Bạn đang cần lựa chọn van inox gạt hơi cho hệ thống cụ thể? Hãy cung cấp DN đường ống, áp suất, nhiệt độ, môi chất và kiểu kết nối để được tư vấn model phù hợp và báo giá.
