Bộ Tách Hơi Nước Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Vì sao đường ống hơi cần bộ tách hơii nước?

Trong hệ thống hơi công nghiệp, hơi nước không phải lúc nào cũng đến thiết bị sử dụng ở trạng thái khô như mong muốn. Trong quá trình vận chuyển qua đường ống dài, một phần hơi có thể ngưng tụ trở lại thành nước, tạo thành các giọt nước lẫn trong dòng hơi.

Nếu lượng nước này không được loại bỏ, hệ thống có thể xuất hiện hiện tượng hơi ướt, giảm hiệu suất truyền nhiệt, gây ăn mòn đường ống, tạo ra hiện tượng va đập thủy lực (water hammer) và ảnh hưởng trực tiếp đến các thiết bị phía sau như van điều khiển hay thiết bị trao đổi nhiệt.

Đây chính là lý do bộ tách hơii nước được lắp đặt tại nhiều vị trí trên hệ thống đường ống hơi. Thiết bị này có nhiệm vụ tách phần nước lỏng ra khỏi dòng hơi trước khi hơi tiếp tục di chuyển đến nơi tiêu thụ. Vậy bộ tách hơii nước hoạt động như thế nào? Có những loại nào? Nó có thay thế được bẫy hơi hay không? Và cần dựa vào thông số nào để lựa chọn đúng thiết bị? Bài viết dưới đây sẽ giải đáp đầy đủ.

Bộ tách hơi nước là gì?

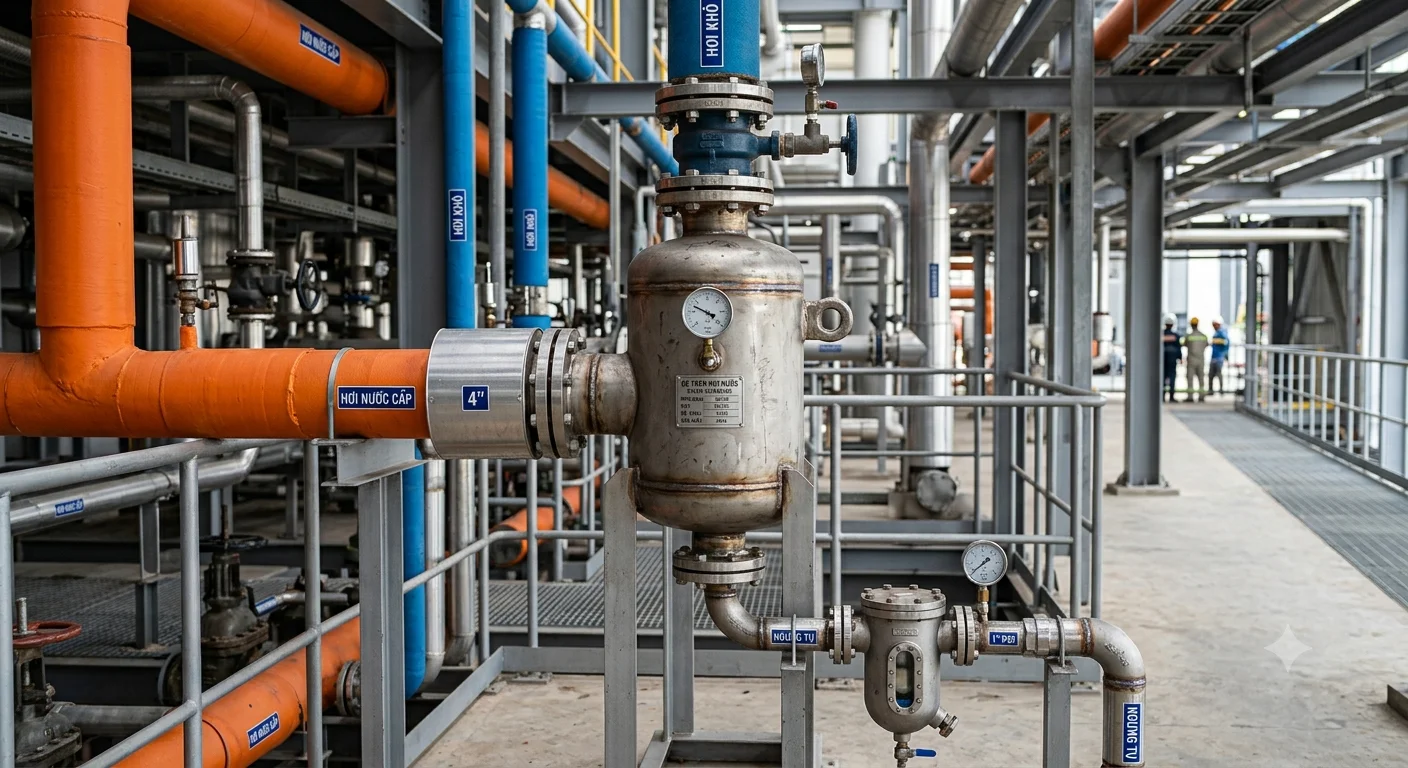

Bộ tách hơii nước là thiết bị được lắp trên đường ống hơi nhằm tách các hạt nước, nước ngưng hoặc phần chất lỏng khỏi dòng hơi, giúp cải thiện độ khô của hơi trước khi đi vào thiết bị sử dụng.

Thiết bị thường được bố trí tại những vị trí mà dòng hơi có khả năng chứa nhiều nước ngưng, chẳng hạn như trên đường ống hơi chính, trước thiết bị trao đổi nhiệt, trước van điều khiển hoặc ngay trước các thiết bị tiêu thụ hơi quan trọng.

Một điểm cần làm rõ ngay từ đầu là bộ tách hơii nước không giống bẫy hơi. Bộ tách hơii nước tập trung vào việc tách nước lỏng ra khỏi dòng hơi đang chảy, trong khi bẫy hơi có nhiệm vụ xả nước ngưng đã tích tụ ra khỏi hệ thống, đồng thời hạn chế thất thoát hơi sống. Hai thiết bị này thường được sử dụng kết hợp với nhau để việc xử lý nước ngưng trong hệ thống hơi đạt hiệu quả cao nhất.

Nói ngắn gọn: bộ tách hơii nước là thiết bị dùng để tách các giọt nước và nước ngưng khỏi dòng hơi trong đường ống, qua đó giúp cải thiện chất lượng hơi và bảo vệ các thiết bị sử dụng hơi ở phía sau.

Nguyên lý hoạt động của bộ tách hơi nước

Về cơ bản, quá trình tách nước trong bộ tách hơii nước diễn ra theo trình tự: dòng hơi ẩm đi vào thiết bị → thay đổi hướng hoặc giảm tốc độ → các giọt nước tách khỏi dòng hơi → nước ngưng tập trung ở đáy thiết bị → phần hơi khô hơn tiếp tục đi ra khỏi thiết bị.

Tùy theo thiết kế, bộ tách hơii nước có thể sử dụng một hoặc kết hợp nhiều cơ chế sau:

Tách bằng thay đổi hướng dòng chảy. Khi hỗn hợp hơi và nước đi vào thiết bị, dòng chảy bị buộc phải đổi hướng đột ngột. Do sự khác biệt về khối lượng riêng và quán tính giữa nước và hơi, các giọt nước có xu hướng tách khỏi dòng hơi và rơi xuống.

Tách bằng giảm vận tốc. Khi tiết diện dòng chảy trong thiết bị mở rộng, vận tốc dòng giảm xuống đáng kể, tạo điều kiện để các hạt nước rơi xuống đáy dưới tác dụng của trọng lực thay vì tiếp tục bị cuốn theo dòng hơi.

Tách bằng lực ly tâm. Một số thiết kế tạo ra chuyển động xoáy cho dòng hơi khi đi vào thiết bị. Lực ly tâm sinh ra sẽ đẩy các giọt nước – vốn nặng hơn hơi – văng về phía thành thiết bị, sau đó chúng chảy xuống khu vực thu nước ở đáy.

Xả phần nước đã tách. Nước ngưng sau khi được tách và tích tụ ở đáy cần được đưa ra ngoài thông qua bẫy hơi hoặc hệ thống xả nước ngưng phù hợp, tránh để nước tồn đọng trở lại vào dòng hơi.

Hiệu quả tách nước phụ thuộc rất nhiều vào thiết kế cụ thể của thiết bị, lưu lượng thực tế, áp suất vận hành, kích thước đường ống và điều kiện làm việc của hệ thống.

Cấu tạo của bộ tách hơi nước

Một bộ tách hơii nước thông thường gồm các bộ phận chính sau:

• Thân thiết bị: chịu áp lực và nhiệt độ của môi trường hơi, thường được chế tạo từ gang, thép carbon hoặc inox tùy điều kiện sử dụng.
• Cửa vào: nơi tiếp nhận hỗn hợp hơi và nước đi vào bộ tách.
• Khoang tách: khu vực diễn ra quá trình phân ly giữa hơi và nước, có thể tích hợp vách ngăn, lưới hoặc bộ phận tạo dòng xoáy.
• Bộ phận hướng dòng/bộ phận tách: tạo điều kiện cơ học để các giọt nước tách ra khỏi dòng hơi, ví dụ như tấm chắn, cánh dẫn hướng hoặc lưới lọc.
• Cửa hơi ra: đưa phần hơi đã được tách nước, có độ khô cao hơn, tiếp tục đi vào hệ thống.
• Khoang chứa nước ngưng: khu vực tập trung lượng nước lỏng đã được tách ra khỏi hơi.
• Cửa xả: thường được kết nối trực tiếp với bẫy hơi hoặc hệ thống xả nước ngưng để đưa nước ra khỏi thiết bị.

Việc hiểu rõ từng bộ phận giúp người vận hành dễ dàng kiểm tra, bảo trì và phát hiện sớm các dấu hiệu bất thường trong quá trình sử dụng.

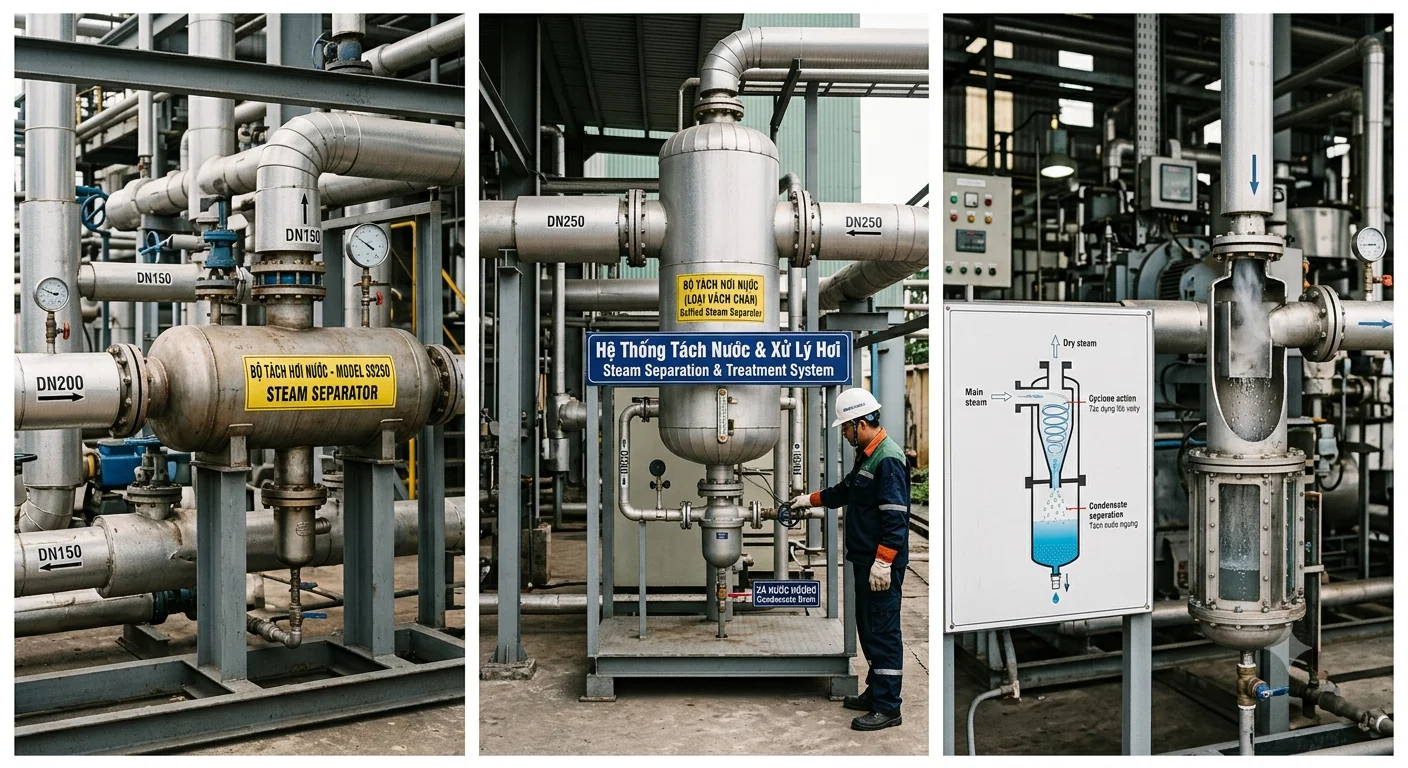

Các loại bộ tách hơi nước phổ biến

Bộ tách hơii nước có thể được phân loại theo nguyên lý tách hoặc theo vật liệu chế tạo.

Bộ tách hơi dạng ly tâm tạo dòng xoáy để tận dụng lực ly tâm tách nước khỏi hơi. Ưu điểm của loại này là hiệu quả tách tốt, cấu tạo tương đối đơn giản và phù hợp với nhiều hệ thống hơi công nghiệp khác nhau.

Bộ tách hơi dạng vách ngăn (baffle) cho dòng hơi đi qua hệ thống vách hoặc buộc đổi hướng nhiều lần, nhờ đó các giọt nước bị va vào vách và tách ra khỏi dòng hơi. Loại này có kết cấu chắc chắn, phù hợp với môi trường công nghiệp khắc nghiệt.

Bộ tách hơi dạng lưới sử dụng phần tử lưới để giữ và kết tụ các giọt chất lỏng nhỏ, có khả năng tách được cả những hạt nước có kích thước nhỏ. Tuy nhiên, khi sử dụng loại này cần lưu ý đến vấn đề vệ sinh định kỳ và tổn thất áp suất qua lưới.

Xét theo vật liệu chế tạo, có thể gặp bộ tách hơi bằng gang, bằng thép carbon, bằng inox hoặc các thiết kế vật liệu đặc biệt dành cho môi trường ăn mòn cao. Tuy nhiên, việc lựa chọn không nên chỉ dựa vào vật liệu mà cần xem xét đồng thời các yếu tố như áp suất, nhiệt độ, lưu lượng, môi chất và tiêu chuẩn kết nối của hệ thống.

Thông số kỹ thuật cần quan tâm khi chọn bộ tách hơi nước

Đây là phần quan trọng nhất khi bạn thực sự cần chọn mua một bộ tách hơii nước phù hợp cho hệ thống của mình.

Kích thước đường ống là thông số đầu tiên cần xác định, ví dụ DN15, DN20, DN25, DN50 hay DN100. Kích thước này cần tương thích với đường ống hiện có hoặc được lựa chọn dựa trên lưu lượng thiết kế của hệ thống.

Áp suất làm việc cần được xác định rõ, bao gồm áp suất hơi đầu vào, áp suất làm việc tối đa của thiết bị và mức chênh áp cho phép. Đây là lý do không nên chọn thiết bị chỉ dựa vào kích thước đường ống.

Nhiệt độ hơi thực tế của hệ thống cần được kiểm tra và so sánh với giới hạn nhiệt độ cho phép của vật liệu thân thiết bị và các bộ phận bên trong.

Lưu lượng hơi là thông số then chốt để tránh tình trạng chọn thiết bị quá nhỏ gây tổn thất áp suất lớn, hoặc chọn thiết bị quá lớn gây lãng phí chi phí đầu tư.

Vật liệu chế tạo thiết bị cần được lựa chọn dựa trên áp suất, nhiệt độ, đặc tính môi trường và yêu cầu chống ăn mòn cụ thể của hệ thống.

Kiểu kết nối cũng cần được xác định rõ, có thể là kiểu ren, mặt bích, hàn hoặc các kiểu kết nối chuyên dụng khác tùy theo thiết kế đường ống hiện có.

Tiêu chuẩn thiết kế, kết nối và kiểm định cũng cần được kiểm tra để đảm bảo thiết bị đáp ứng đúng yêu cầu kỹ thuật và pháp lý của hệ thống.

Bộ tách hơi nước khác gì bẫy hơi và bộ lọc hơi?

Đây là câu hỏi mà người mua rất dễ nhầm lẫn khi tìm hiểu về các thiết bị trên đường ống hơi.

Việc phân biệt rõ các thiết bị này rất quan trọng, vì bộ tách hơii nước có thể tách nước khỏi dòng hơi nhưng không đồng nghĩa với việc nó tự động xử lý toàn bộ lượng nước ngưng trong hệ thống. Một hệ thống được thiết kế tốt thường sử dụng bộ tách hơi kết hợp với bẫy hơi theo trình tự: tách nước → thu nước ngưng → xả nước ngưng → đưa hơi khô hơn đến thiết bị sử dụng. Hiểu đúng chức năng từng thiết bị sẽ giúp bạn tránh mua nhầm sản phẩm không phù hợp với nhu cầu thực tế.

Tại sao cần tách nước khỏi hơi?

Nước ngưng tồn tại trong dòng hơi có thể gây ra nhiều vấn đề nghiêm trọng cho hệ thống.

Trước hết, hơi chứa nhiều nước sẽ có độ khô thấp, làm giảm đáng kể hiệu quả của quá trình truyền nhiệt tại các thiết bị sử dụng hơi. Bên cạnh đó, các khối nước di chuyển trong đường ống với tốc độ cao có thể gây ra hiện tượng va đập thủy lực (water hammer), tiềm ẩn nguy cơ hư hỏng đường ống và các phụ kiện đi kèm.

Dòng hơi chứa nhiều nước cũng ảnh hưởng trực tiếp đến các thiết bị phía sau như van điều khiển, thiết bị trao đổi nhiệt, turbine hoặc các thiết bị tiêu thụ hơi khác, làm giảm tuổi thọ và hiệu suất vận hành của chúng. Ngoài ra, nước ngưng tồn đọng trong đường ống trong thời gian dài còn có thể tạo điều kiện thuận lợi cho quá trình ăn mòn, tùy thuộc vào chất lượng nước và điều kiện vận hành cụ thể của hệ thống.

Có thể nói, bộ tách hơii nước không đơn thuần là một phụ kiện đường ống thông thường mà là một thành phần quan trọng, hỗ trợ kiểm soát chất lượng dòng hơi trong toàn bộ hệ thống.

Bộ tách hơi nước được sử dụng ở đâu?

Bộ tách hơii nước được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm hệ thống hơi tại các nhà máy sản xuất, thiết bị trao đổi nhiệt, nồi hơi và mạng lưới phân phối hơi, máy sấy công nghiệp, thiết bị gia nhiệt, hệ thống HVAC sử dụng hơi, cũng như tại các nhà máy thực phẩm, dệt nhuộm, hóa chất và sản xuất giấy, bột giấy – những ngành đòi hỏi kiểm soát chặt chẽ chất lượng hơi trong quá trình sản xuất.

Việc lắp đặt bộ tách hơii nước đặc biệt nên được cân nhắc khi đường ống hơi có chiều dài lớn, khi hệ thống xuất hiện hiện tượng nước ngưng nhiều, khi thiết bị ở cuối tuyến đòi hỏi hơi tương đối khô, khi hệ thống thường xuyên gặp hiện tượng water hammer, hoặc khi cần bảo vệ các thiết bị nhạy cảm nằm ở phía sau đường ống.

Những sai lầm thường gặp khi sử dụng bộ tách hơi nước

Một sai lầm phổ biến là chỉ chọn thiết bị dựa theo kích thước DN mà bỏ qua lưu lượng thực tế. Cần lưu ý rằng DN chỉ phản ánh kích thước kết nối, không phải toàn bộ khả năng làm việc của thiết bị.

Sai lầm thứ hai là không quan tâm đúng mức đến áp suất và nhiệt độ vận hành thực tế, trong khi thiết bị bắt buộc phải phù hợp với các điều kiện này để hoạt động ổn định và an toàn.

Sai lầm thứ ba là không bố trí hệ thống xả nước ngưng phù hợp. Nước có thể được tách ra khỏi dòng hơi nhưng nếu không được xả đúng cách, hiệu quả tổng thể của cả hệ thống vẫn sẽ bị hạn chế.

Sai lầm thứ tư là lắp đặt sai chiều dòng chảy so với hướng dẫn của nhà sản xuất, khiến thiết bị không thể phát huy đúng nguyên lý tách nước đã được thiết kế.

Cuối cùng, việc không kiểm tra định kỳ cũng là một sai lầm cần tránh, bởi cặn bẩn, hiện tượng ăn mòn hoặc tình trạng xuống cấp của bộ phận xả đều có thể ảnh hưởng nghiêm trọng đến hiệu suất tách nước của thiết bị theo thời gian.

Checklist lựa chọn bộ tách hơi nước

Trước khi quyết định mua bộ tách hơii nước, bạn nên kiểm tra tối thiểu các yếu tố sau:

• ☐ Môi chất: hơi bão hòa hay hơi quá nhiệt
• ☐ Áp suất làm việc
• ☐ Nhiệt độ làm việc
• ☐ Lưu lượng hơi
• ☐ Kích thước đường ống
• ☐ Vật liệu thân thiết bị
• ☐ Kiểu kết nối
• ☐ Tiêu chuẩn kết nối
• ☐ Hiệu suất tách yêu cầu
• ☐ Tổn thất áp suất cho phép
• ☐ Phương án xả nước ngưng
• ☐ Điều kiện lắp đặt
• ☐ Môi trường nhiệt độ/ăn mòn
• ☐ Yêu cầu bảo trì

Về cách lắp đặt cơ bản, bạn cần thực hiện theo trình tự: xác định vị trí cần tách nước, kiểm tra hướng dòng hơi, lựa chọn kích thước và thông số phù hợp, lắp bộ tách đúng chiều đã quy định, kết nối đường xả nước ngưng với bẫy hơi hoặc hệ thống xả phù hợp, kiểm tra rò rỉ sau khi đưa vào vận hành và duy trì việc kiểm tra định kỳ tình trạng thiết bị.

Lưu ý rằng với các hệ thống hơi áp suất và nhiệt độ cao, việc lắp đặt cần tuân thủ nghiêm ngặt các yêu cầu an toàn và tiêu chuẩn kỹ thuật tương ứng.

Câu hỏi thường gặp về bộ tách hơi nước

1. Bộ tách hơii nước có tác dụng gì?
Bộ tách hơii nước giúp loại bỏ các giọt nước và nước ngưng khỏi dòng hơi, góp phần cải thiện độ khô của hơi và bảo vệ các thiết bị phía sau khỏi những ảnh hưởng tiêu cực của hơi ướt.

2. Bộ tách hơii nước có thay thế bẫy hơi không?
Không. Hai thiết bị này có chức năng khác nhau. Bộ tách hơii nước tập trung vào quá trình phân tách nước khỏi hơi, trong khi bẫy hơi có nhiệm vụ xả nước ngưng ra khỏi hệ thống.

3. Chọn bộ tách hơii nước theo tiêu chí nào?
Các thông số quan trọng cần xem xét gồm lưu lượng hơi, áp suất, nhiệt độ, kích thước đường ống, vật liệu, kiểu kết nối và điều kiện vận hành thực tế của hệ thống.

4. Bộ tách hơii nước có cần lắp bẫy hơi không?
Thông thường cần có giải pháp xả phần nước ngưng đã được tách ra khỏi thiết bị. Tùy vào thiết kế của hệ thống, bẫy hơi thường được sử dụng để thực hiện chức năng này.

5. Bộ tách hơii nước dùng cho những hệ thống nào?
Thiết bị có thể được sử dụng trong nhiều hệ thống hơi công nghiệp khác nhau như gia nhiệt, trao đổi nhiệt, sấy, thực phẩm, dệt nhuộm, hóa chất và mạng lưới phân phối hơi.

Kết luận

Bộ tách hơii nước là thiết bị quan trọng trong nhiều hệ thống phân phối và sử dụng hơi, đặc biệt khi cần kiểm soát lượng nước ngưng lẫn trong dòng hơi. Thiết bị hoạt động dựa trên các nguyên lý như thay đổi hướng dòng, giảm vận tốc hoặc lực ly tâm để tách nước ra khỏi hơi trước khi đưa hơi đến thiết bị sử dụng.

Khi lựa chọn bộ tách hơi nước, bạn không nên chỉ nhìn vào kích thước DN mà cần đánh giá đồng thời lưu lượng, áp suất, nhiệt độ, vật liệu, kiểu kết nối và phương án xả nước ngưng phù hợp với hệ thống thực tế của mình.

Nếu cần lựa chọn chính xác model phù hợp, bạn nên cung cấp đầy đủ thông tin về áp suất hơi, nhiệt độ, lưu lượng, kích thước đường ống và môi trường sử dụng để xác định cấu hình tối ưu.

Bạn đang cần lựa chọn bộ tách hơi nước cho hệ thống hơi của mình? Hãy gửi thông số đường ống, áp suất, nhiệt độ và lưu lượng sử dụng để được tư vấn model phù hợp.
