Stop Globe Valve Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Stop Globe Valve và bài toán kiểm soát dòng chảy trong đường ống

Trong các hệ thống hơi, nước nóng, dầu, khí hoặc môi chất công nghiệp, van không chỉ có nhiệm vụ đóng và mở đường ống mà còn phải đáp ứng yêu cầu về điều tiết dòng chảy, kiểm soát áp suất và hạn chế dòng chảy ngược. Đây là lý do các dòng globe valve và stop check valve được sử dụng khá phổ biến trong ngành công nghiệp.

Tuy nhiên, khi tìm kiếm Stop Globe Va1ve, người dùng có thể gặp nhiều cách gọi và cấu hình khác nhau tùy theo nhà sản xuất. Nếu không hiểu rõ cấu tạo, nguyên lý và đặc tính của van, việc lựa chọn sai có thể dẫn đến tổn thất áp suất lớn, vận hành không phù hợp hoặc giảm tuổi thọ thiết bị.

Bài viết này tập trung giải thích Stop Globe Va1ve từ kiến thức cơ bản đến các tiêu chí lựa chọn thực tế, giúp người đọc xác định đúng loại van cho từng hệ thống.

Stop Globe Valve là gì?

Stop Globe Valve có thể được hiểu là một cấu hình van dạng globe được sử dụng chủ yếu để đóng/ngắt dòng chảy và kiểm soát dòng môi chất trong đường ống. Tùy thiết kế của nhà sản xuất, thuật ngữ này có thể được sử dụng để chỉ van globe có chức năng shut-off hoặc các thiết kế kết hợp đặc tính đóng ngắt với khả năng hạn chế dòng chảy ngược.

Về cấu tạo cơ bản, van thường gồm thân van, nắp van, đĩa van, ty van, bộ phận làm kín và cơ cấu vận hành. Khi xoay vô lăng hoặc tác động lên bộ truyền động, ty van di chuyển đĩa van về phía ghế van để thay đổi tiết diện dòng chảy.

Điểm quan trọng cần lưu ý là tên gọi Stop Globe Va1ve có thể không hoàn toàn thống nhất giữa các nhà cung cấp. Vì vậy, khi mua hàng cần kiểm tra model, datasheet, bản vẽ kỹ thuật và chức năng thực tế thay vì chỉ dựa vào tên gọi.

Định nghĩa ngắn gọn: Stop Globe Va1ve là loại van dạng globe dùng để đóng/ngắt và kiểm soát dòng môi chất trong hệ thống đường ống. Van hoạt động bằng cách di chuyển đĩa van đến hoặc rời khỏi ghế van để thay đổi tiết diện dòng chảy.

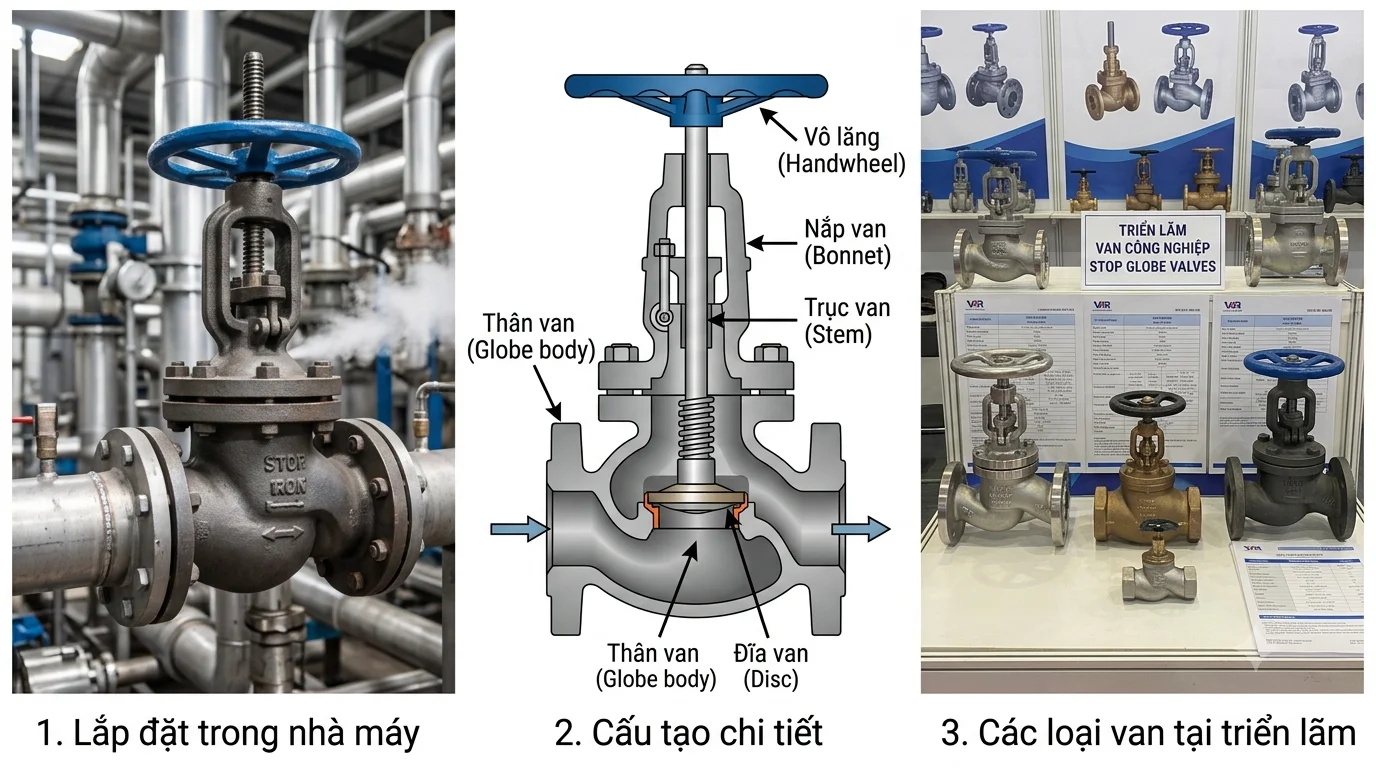

Cấu tạo của Stop Globe Va1ve

Một Stop Globe Va1ve điển hình có các bộ phận chính sau:

1. Thân van (Valve Body) Là bộ phận chịu áp lực chính và tạo thành đường dẫn dòng môi chất. Thân có thể được chế tạo từ gang, thép carbon, inox hoặc các vật liệu phù hợp với môi chất sử dụng.

2. Bonnet/Nắp van Được lắp phía trên thân van, có nhiệm vụ bảo vệ cơ cấu bên trong và hỗ trợ hệ thống làm kín quanh ty van.

3. Đĩa van (Disc) Đây là bộ phận trực tiếp thay đổi tiết diện dòng chảy. Khi đĩa tiếp xúc với seat, van đóng; khi đĩa nâng lên, dòng môi chất có thể đi qua.

4. Ghế van (Seat) Tạo bề mặt tiếp xúc với đĩa để thực hiện chức năng đóng kín.

5. Ty van (Stem) Truyền chuyển động từ cơ cấu vận hành đến đĩa van.

6. Bộ phận làm kín Packing hoặc các kết cấu seal giúp hạn chế rò rỉ môi chất ra bên ngoài.

7. Tay quay hoặc bộ truyền động Có thể là handwheel đối với van vận hành bằng tay hoặc actuator đối với hệ thống tự động hóa.

Nguyên lý hoạt động của Stop Globe Va1ve

Nguyên lý hoạt động của Stop Globe Va1ve dựa trên chuyển động tuyến tính của đĩa van.

Khi van ở trạng thái mở, đĩa van được nâng khỏi ghế van, tạo ra khoảng thông dòng cho môi chất. Khi người vận hành xoay tay quay, ty van dịch chuyển và đưa đĩa van tiến về phía seat. Khi hai bề mặt tiếp xúc, dòng chảy bị ngăn lại.

Khi mở van, quá trình diễn ra theo chiều ngược lại: đĩa được nâng khỏi seat, tiết diện dòng chảy tăng lên và lưu lượng môi chất đi qua van tăng theo.

Khác với một số loại van đóng mở nhanh, globe valve thường tạo ra tổn thất áp suất cao hơn do cấu trúc dòng chảy và sự thay đổi hướng dòng bên trong thân van. Đổi lại, thiết kế này có thể phù hợp với những ứng dụng yêu cầu kiểm soát dòng chảy tốt hơn.

Điểm cần nhớ: Stop Globe Va1ve phù hợp với nhiệm vụ shut-off và trong một số cấu hình có thể hỗ trợ điều tiết, nhưng cần lựa chọn đúng thiết kế thay vì mặc định mọi globe valve đều phù hợp để throttling liên tục.

Các loại Stop Globe Valve phổ biến

Có thể phân loại Stop Globe Va1ve theo nhiều tiêu chí khác nhau.

Theo vật liệu

• Cast Iron: thường dùng cho các hệ thống nước và ứng dụng áp suất phù hợp.
• Carbon Steel: phù hợp với nhiều hệ thống công nghiệp, hơi và dầu.
• Stainless Steel: thích hợp khi cần khả năng chống ăn mòn cao.
• Forged Steel: thường được sử dụng trong các hệ thống có yêu cầu cao về áp suất và độ bền.

Theo kiểu kết nối

• Flanged: kết nối mặt bích, thuận tiện cho hệ thống công nghiệp.
• Threaded: kết nối ren, thường gặp ở kích thước nhỏ.
• Socket Weld: hàn lồng, phù hợp với một số hệ thống áp suất cao.
• Butt Weld: kết nối hàn đối đầu, tạo kết nối chắc chắn và kín.

Theo phương thức vận hành

• Tay quay.
• Electric actuator.
• Pneumatic actuator.
• Hydraulic actuator.

Khi lựa chọn, không nên chỉ dựa vào DN. Cần đồng thời xem xét PN/Class, nhiệt độ, vật liệu, môi chất, kiểu kết nối và tiêu chuẩn chế tạo.

Thông số kỹ thuật cần quan tâm khi chọn Stop Globe Valve

Đây là phần quan trọng đối với người mua và kỹ thuật viên.

Tại sao phải quan tâm đến môi chất?

Một van dùng cho nước chưa chắc phù hợp với hơi nóng, dầu, hóa chất hoặc môi trường ăn mòn. Môi chất quyết định nhiều yếu tố như vật liệu thân, vật liệu seat, vật liệu gasket và giới hạn nhiệt độ.

Ví dụ, trong môi trường có nhiệt độ cao, cần đặc biệt kiểm tra khả năng chịu nhiệt của vật liệu làm kín. Với môi trường ăn mòn, vật liệu inox hoặc vật liệu chuyên dụng có thể được cân nhắc tùy điều kiện thực tế.

Stop Globe Valve khác gì Globe Valve và Stop Check Valve?

Tên gọi gần giống nhau có thể gây nhầm lẫn cho người mua.

Stop Globe Valve và Globe Valve

Globe Valve là tên gọi chung cho nhóm van có cấu tạo dạng globe. Stop Globe Va1ve có thể được sử dụng để nhấn mạnh chức năng đóng/ngắt của cấu hình van.

Do cách đặt tên giữa các nhà sản xuất không hoàn toàn giống nhau, cần xem catalogue và datasheet để xác định chính xác thiết kế trước khi đặt hàng.

Stop Globe Va1ve và Stop Check Valve

Stop Check Valve thường kết hợp chức năng stop valve và check valve, cho phép đóng/ngắt dòng chảy đồng thời hỗ trợ ngăn dòng chảy ngược trong một số thiết kế.

Trong khi đó, một Stop Globe Va1ve thông thường không nên được mặc định là có chức năng check valve nếu nhà sản xuất không công bố tính năng này.

Bảng so sánh

Vì sao Globe Valve thường có tổn thất áp suất cao?

Đây là đặc điểm quan trọng cần cân nhắc khi thiết kế hệ thống.

Không giống một số thiết kế van có đường dòng tương đối thẳng, globe valve thường khiến dòng môi chất thay đổi hướng bên trong thân van. Đồng thời, dòng phải đi qua khu vực đĩa và seat. Những thay đổi này tạo ra sức cản đối với dòng chảy và dẫn đến pressure drop.

Vậy tại sao vẫn sử dụng globe valve? Bởi trong nhiều ứng dụng, khả năng kiểm soát dòng chảy và đặc tính đóng kín có thể quan trọng hơn việc tối thiểu hóa tổn thất áp suất.

Do đó, lựa chọn van luôn là bài toán cân bằng giữa: khả năng điều khiển → độ kín → tổn thất áp suất → độ bền → chi phí → yêu cầu hệ thống.

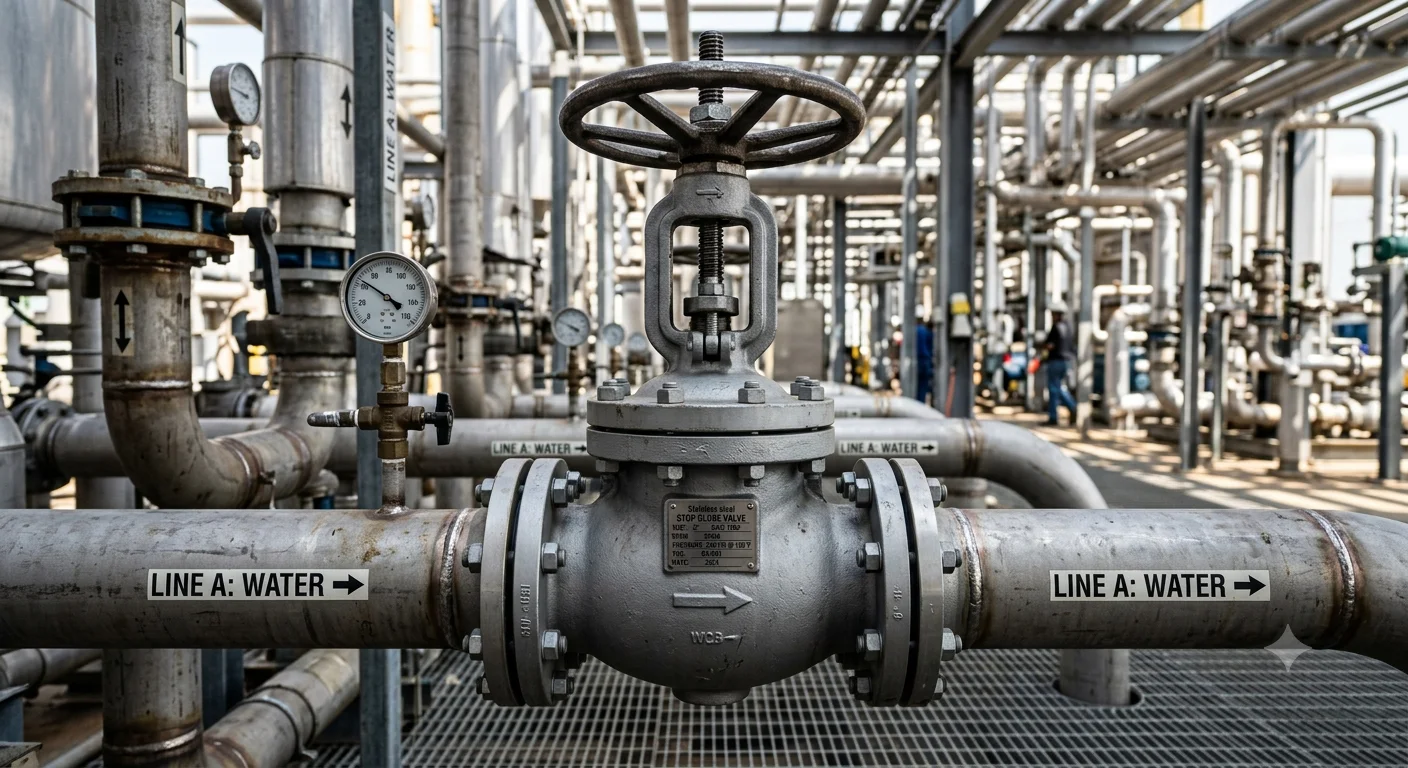

Stop Globe Va1ve được sử dụng ở đâu?

Stop Globe Va1ve có thể được ứng dụng trong nhiều hệ thống công nghiệp tùy theo vật liệu và cấp áp suất của thiết kế cụ thể.

Hệ thống hơi: Globe valve thường được sử dụng trong đường hơi nhờ khả năng đóng/ngắt và kiểm soát dòng phù hợp với nhiều cấu hình hệ thống.

Hệ thống nước nóng: Có thể sử dụng trong các tuyến nước nóng hoặc hệ thống nhiệt khi van được lựa chọn đúng nhiệt độ và áp suất làm việc.

Dầu và chất lỏng công nghiệp: Với thân thép carbon hoặc inox phù hợp, van có thể được lựa chọn cho nhiều hệ thống dầu và chất lỏng công nghiệp.

Nhà máy và hệ thống công nghệ: Van có thể xuất hiện trong các tuyến công nghệ cần khả năng cô lập thiết bị hoặc kiểm soát dòng chảy.

Những sai lầm thường gặp khi chọn Stop Globe Va1ve

Chỉ chọn theo kích thước DN DN chỉ cho biết kích thước danh nghĩa. Hai van cùng DN có thể có cấp áp suất, vật liệu và nhiệt độ làm việc khác nhau.

Không kiểm tra áp suất và nhiệt độ Đây là một trong những lỗi kỹ thuật quan trọng. Van phải có thông số làm việc phù hợp với điều kiện thực tế.

Nhầm Stop Valve với Stop Check Valve Tên gọi tương tự nhưng chức năng có thể khác nhau đáng kể.

Không quan tâm đến vật liệu Lựa chọn sai vật liệu có thể dẫn đến ăn mòn, xuống cấp seat hoặc rò rỉ.

Dùng globe valve cho mọi mục đích điều tiết Globe valve có khả năng điều tiết trong nhiều ứng dụng, nhưng việc điều tiết liên tục hoặc khắc nghiệt cần xem xét đúng thiết kế, trim và điều kiện vận hành.

Checklist lựa chọn Stop Globe Va1ve phù hợp

Trước khi đặt mua, có thể kiểm tra lần lượt theo các bước sau:

1. Xác định môi chất – Nước, hơi, dầu, khí hay hóa chất?
2. Xác định kích thước đường ống – Xác định DN/NPS của tuyến ống.
3. Kiểm tra áp suất – Xác định áp suất vận hành và áp suất thiết kế.
4. Kiểm tra nhiệt độ – Đặc biệt quan trọng với hơi, nước nóng và môi chất nhiệt độ cao.
5. Chọn vật liệu – Thân, disc, seat, stem và gasket cần phù hợp với môi trường.
6. Xác định kết nối – Flange, thread, socket weld hay butt weld.
7. Xác định cách vận hành – Manual hay actuator.
8. Kiểm tra tiêu chuẩn – Yêu cầu nhà cung cấp cung cấp datasheet, catalogue, chứng chỉ và tiêu chuẩn liên quan nếu dự án yêu cầu.

Lưu ý khi lắp đặt và vận hành Stop Globe Valve

Trước khi lắp đặt, cần kiểm tra van có đúng DN, cấp áp suất, vật liệu và hướng dòng hay không.

Đường ống cũng cần được vệ sinh để hạn chế dị vật lọt vào khu vực seat. Với van có quy định hướng dòng, phải lắp đúng chiều được đánh dấu trên thân.

Trong quá trình vận hành, không nên dùng lực quá lớn để đóng van khi đã đạt vị trí đóng. Việc siết quá mức có thể gây ảnh hưởng đến seat, disc hoặc cơ cấu vận hành.

Định kỳ kiểm tra:

• Rò rỉ tại thân van.
• Rò rỉ tại packing.
• Tình trạng tay quay/actuator.
• Khả năng đóng mở.
• Bất thường về áp suất hoặc lưu lượng.
• Ăn mòn bên ngoài thân van.

Nếu van làm việc trong điều kiện nhiệt độ hoặc áp suất cao, quy trình kiểm tra nên tuân theo yêu cầu kỹ thuật của hệ thống và nhà sản xuất.

Câu hỏi thường gặp về Stop Globe Valve

1. Stop Globe Va1ve là gì? Stop Globe Va1ve là cấu hình van dạng globe được sử dụng chủ yếu để đóng/ngắt và kiểm soát dòng môi chất trong hệ thống đường ống. Tên gọi và tính năng cụ thể cần được xác nhận theo thiết kế của từng nhà sản xuất.

2. Stop Globe Va1ve có giống Globe Valve không? Không nhất thiết hoàn toàn giống nhau về cách gọi hoặc cấu hình. Globe Valve là thuật ngữ rộng hơn, trong khi Stop Globe Va1ve có thể được sử dụng để nhấn mạnh chức năng stop/shut-off của một thiết kế cụ thể.

3. Stop Globe Va1ve có chống dòng chảy ngược không? Không nên mặc định là có. Nếu yêu cầu chống dòng chảy ngược, cần lựa chọn thiết kế có chức năng check hoặc sử dụng Stop Check Valve phù hợp.

4. Stop Globe Va1ve dùng cho hơi được không? Có thể, nếu model cụ thể được thiết kế và đánh giá phù hợp với áp suất, nhiệt độ, vật liệu và môi chất hơi của hệ thống.

5. Cần cung cấp thông tin gì để chọn Stop Globe Va1ve? Tối thiểu nên có DN, áp suất, nhiệt độ, môi chất, vật liệu mong muốn, kiểu kết nối, tiêu chuẩn và phương thức vận hành.

Kết luận: Chọn Stop Globe Va1ve dựa trên điều kiện thực tế

Stop Globe Va1ve là dòng van cần được đánh giá dựa trên nhiều yếu tố thay vì chỉ nhìn vào kích thước đường ống. Môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và yêu cầu vận hành đều ảnh hưởng trực tiếp đến việc lựa chọn.

Đặc biệt, người mua cần phân biệt rõ Stop Globe Va1ve, Globe Valve và Stop Check Valve để tránh chọn nhầm chức năng.

Bạn đang cần chọn Stop Globe Va1ve cho hệ thống hơi, nước, dầu hoặc đường ống công nghiệp? Hãy cung cấp DN, áp suất, nhiệt độ, môi chất và kiểu kết nối. Đội ngũ kỹ thuật có thể dựa trên các thông số này để tư vấn model phù hợp và báo giá.
