Pump Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Vì sao hệ thống bơm cần Pump Check Va1ve?

Khi máy bơm dừng, dòng nước trong đường ống không phải lúc nào cũng dừng lại ngay lập tức. Nếu không có thiết bị kiểm soát dòng chảy ngược, chất lỏng có thể quay ngược về phía bơm, gây tụt áp, làm bơm quay ngược chiều, tạo va đập thủy lực (water hammer) hoặc ảnh hưởng đến tuổi thọ thiết bị.

Đây là lý do Pump Check Va1ve thường được sử dụng trong hệ thống bơm. Van cho phép dòng chất lỏng đi theo một hướng và tự động ngăn dòng chảy ngược khi điều kiện dòng chảy thay đổi.

Tuy nhiên, chọn đúng loại van không chỉ dựa vào kích thước đường ống, mà còn phụ thuộc vào lưu lượng, áp suất, môi chất, tốc độ dòng chảy và đặc tính vận hành của bơm. Bài viết này sẽ đi từ khái niệm, nguyên lý, các loại van phổ biến, thông số lựa chọn cho đến những sai lầm thường gặp và checklist chọn van phù hợp.

Pump Check Valve là gì?

Pump Check Va1ve là van một chiều dùng trong hệ thống bơm, được thiết kế để cho chất lỏng hoặc chất khí đi theo một hướng xác định và hạn chế dòng chảy ngược khi bơm ngừng hoạt động hoặc điều kiện áp suất thay đổi.

Trong hệ thống bơm, van thường được lắp phối hợp trực tiếp với máy bơm nhằm kiểm soát dòng chảy và hạn chế hiện tượng môi chất quay ngược qua bơm — điều có thể gây hư hỏng cánh bơm, trục bơm hoặc động cơ nếu xảy ra thường xuyên.

Semantic keywords liên quan: pump check va1ve, pump check va1ve là gì, van một chiều cho bơm, van chống chảy ngược, check valve for pump.

Pump Check Valve khác gì van một chiều thông thường?

Về bản chất, Pump Check Va1ve vẫn thuộc nhóm check valve (van một chiều). Điểm khác biệt nằm ở cách van được lựa chọn và cấu hình để đáp ứng điều kiện vận hành đặc thù của hệ thống bơm — nơi có sự thay đổi áp suất đột ngột mỗi khi bơm khởi động hoặc dừng.

Không nên hiểu rằng mọi loại van một chiều đều có hiệu suất giống nhau khi lắp trên hệ thống bơm. Đặc tính đóng/mở của từng thiết kế van có thể ảnh hưởng trực tiếp đến tổn thất áp suất, tiếng ồn khi vận hành và nguy cơ xảy ra va đập thủy lực.

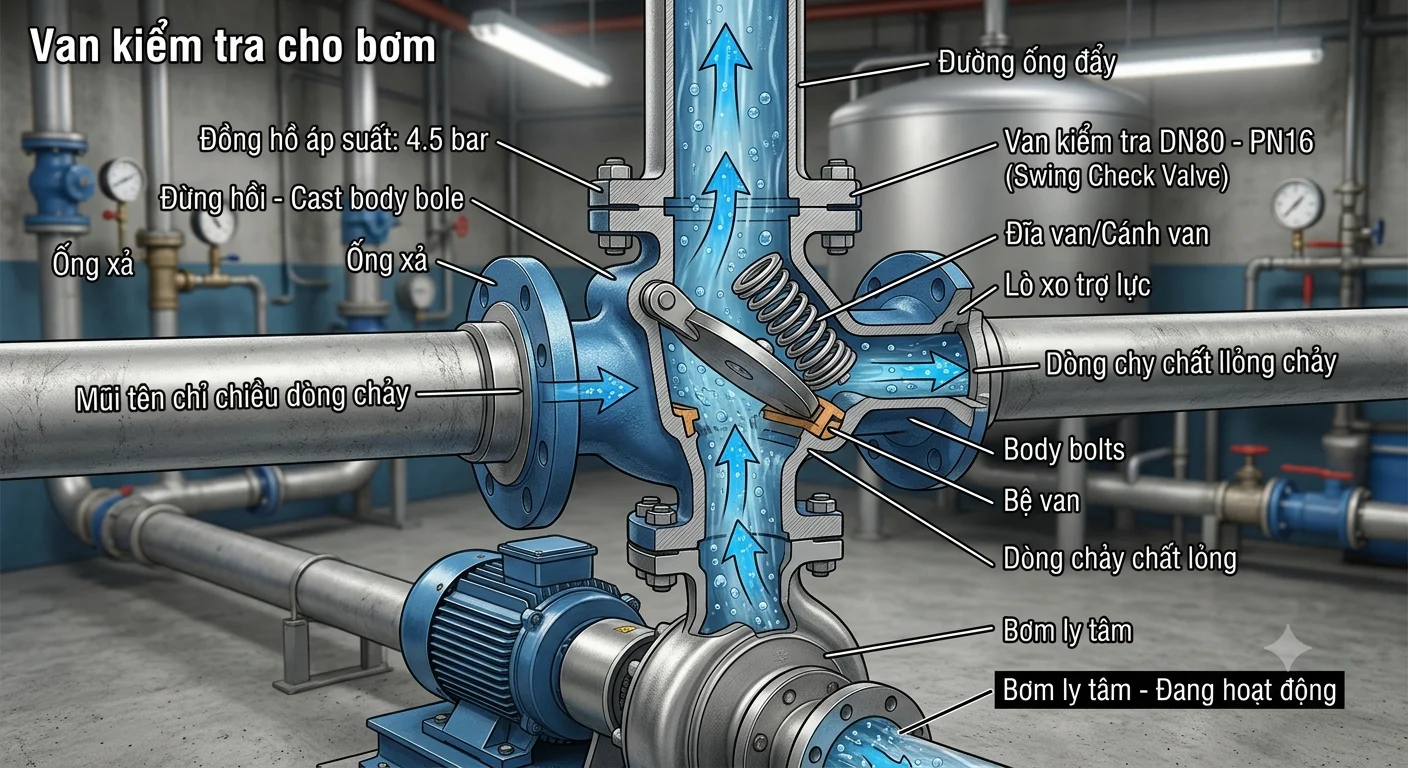

Cấu tạo và nguyên lý hoạt động của Pump Check Va1ve

Các bộ phận chính

Tùy thiết kế, Pump Check Va1ve có thể gồm các bộ phận sau:

• Thân van – khung chịu lực và chứa các bộ phận bên trong
• Đĩa van hoặc piston – bộ phận trực tiếp đóng/mở dòng chảy
• Trục/bản lề – cho phép đĩa van xoay hoặc di chuyển
• Lò xo – đối với loại spring check valve, hỗ trợ đưa đĩa van về vị trí đóng
• Gioăng làm kín – đảm bảo độ kín khi van đóng
• Seat (bề mặt làm kín) – nơi đĩa van tiếp xúc để chặn dòng chảy ngược
• Các đầu kết nối – ren, mặt bích, rãnh hoặc kiểu wafer

Nguyên lý hoạt động

Khi áp suất phía đầu vào đủ lớn, lực tác động lên đĩa van làm van mở, cho phép dòng chảy đi qua theo hướng thiết kế.

Khi bơm dừng hoặc áp suất phía sau van lớn hơn phía trước, đĩa van trở về vị trí đóng, nhờ đó dòng chảy ngược bị hạn chế hoặc ngăn lại hoàn toàn.

Có thể tóm tắt đơn giản như sau:

• Bơm hoạt động → dòng chảy thuận → van mở → chất lỏng đi qua
• Bơm dừng → dòng chảy có xu hướng đảo chiều → van đóng → hạn chế dòng chảy ngược

Tại sao Pump Check Valve quan trọng với máy bơm?

Van có thể giúp:

• Hạn chế dòng chảy ngược qua bơm
• Giảm nguy cơ bơm bị quay ngược khi mất áp đột ngột
• Duy trì điều kiện vận hành ổn định cho toàn hệ thống
• Hỗ trợ bảo vệ các thiết bị phía trước và phía sau bơm (đồng hồ đo, van điều khiển...)
• Hạn chế một số vấn đề phát sinh do dòng chảy đảo chiều, như tụt áp đột ngột

Tuy nhiên, hiệu quả thực tế của van phụ thuộc rất nhiều vào thiết kế, vị trí lắp đặt và điều kiện vận hành cụ thể của từng hệ thống — không có loại van nào "vạn năng" cho mọi trường hợp.

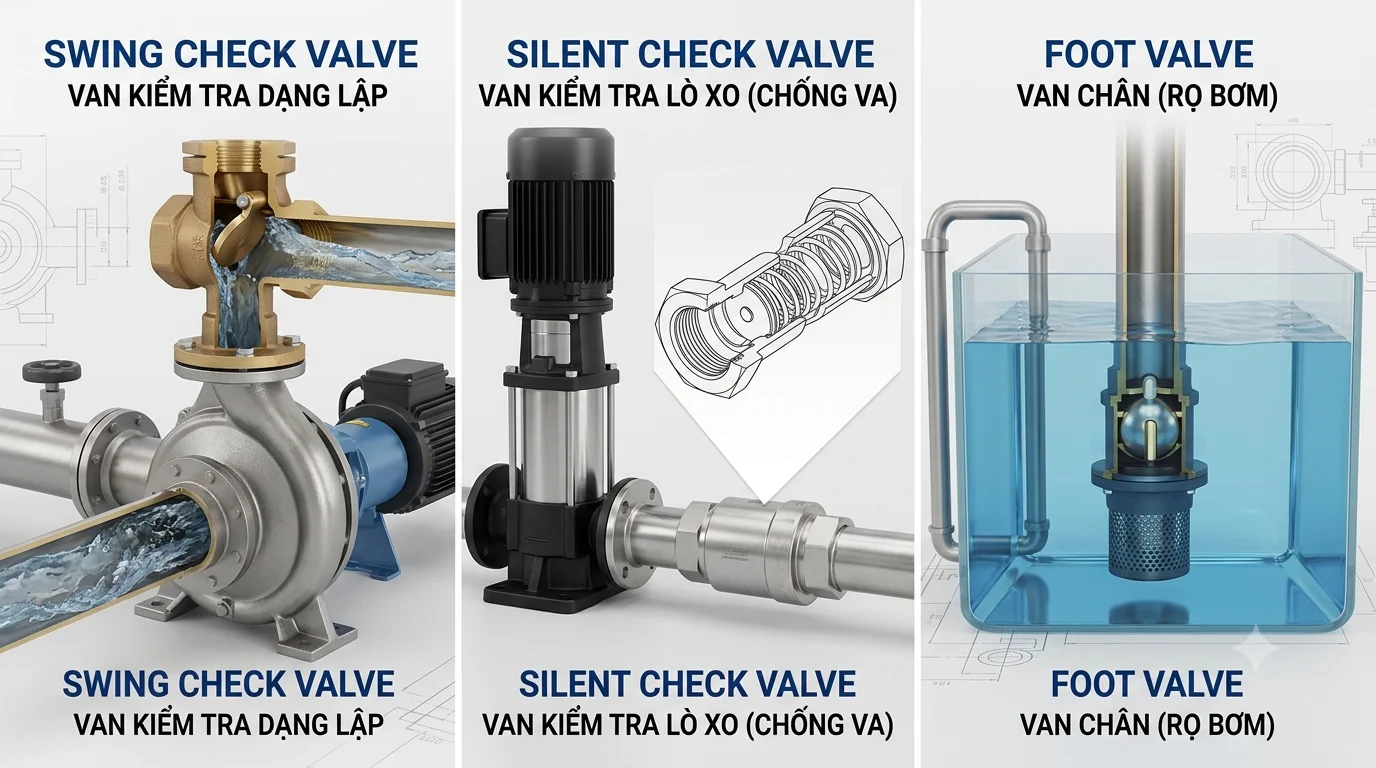

Các loại Pump Check Valve phổ biến

Swing Check Valve

Swing Check Valve sử dụng đĩa van dạng bản lề. Khi dòng chảy đi đúng hướng, đĩa mở ra; khi dòng chảy giảm hoặc có xu hướng đảo chiều, đĩa đóng lại nhờ trọng lực và áp suất ngược.

Ưu điểm:

• Kết cấu tương đối đơn giản, dễ bảo trì
• Có thể phù hợp với nhiều hệ thống đường ống thông dụng
• Tổn thất áp suất có thể ở mức thấp nếu van được lựa chọn đúng kích thước

Hạn chế: Đặc tính đóng của van (thời gian đóng tương đối chậm so với loại có lò xo) cần được xem xét kỹ trong các hệ thống có nguy cơ xảy ra water hammer.

Spring Check Valve

Spring Check Valve sử dụng lò xo để hỗ trợ đưa đĩa van về vị trí đóng ngay khi dòng chảy thuận suy giảm, thay vì chỉ dựa vào trọng lực như swing check valve.

Loại này có khả năng phản ứng nhanh khi dòng chảy thay đổi và thường được cân nhắc trong các hệ thống yêu cầu kiểm soát dòng chảy ngược nhanh, hạn chế tối đa hiện tượng va đập.

Khi chọn loại này, cần đặc biệt chú ý đến cracking pressure — tức áp suất chênh lệch tối thiểu cần thiết để bắt đầu mở van. Nếu cracking pressure không phù hợp với áp lực thực tế của bơm, van có thể không mở đủ hoặc gây tổn thất áp suất không cần thiết.

Wafer Check Valve

Wafer Check Valve có thiết kế nhỏ gọn, thường được kẹp lắp giữa hai mặt bích của đường ống mà không cần bu-lông riêng cho thân van.

Ưu điểm đáng chú ý:

• Tiết kiệm không gian lắp đặt
• Trọng lượng tương đối thấp so với các loại van có mặt bích đầy đủ
• Phù hợp với nhiều hệ thống đường ống công nghiệp có yêu cầu về không gian

Tuy nhiên, cần kiểm tra kỹ tiêu chuẩn mặt bích, cấp áp suất và điều kiện dòng chảy của hệ thống trước khi lựa chọn loại van này.

Dual Plate Check Valve

Dual Plate Check Valve sử dụng hai lá van (đĩa đôi) kết hợp cơ cấu lò xo để đóng van. Thiết kế này thường được lựa chọn khi hệ thống yêu cầu kết cấu gọn nhẹ và khả năng đóng nhanh, hạn chế va đập thủy lực tốt hơn so với swing check valve truyền thống.

Các thông số cần quan tâm khi chọn Pump Check Valve

Không nên chọn Pump Check Va1ve chỉ dựa vào DN đường ống. Dưới đây là các thông số quan trọng cần xem xét đồng thời:

Vật liệu

Một số vật liệu thường gặp khi chế tạo Pump Check Va1ve:

• Gang
• Gang cầu
• Thép carbon
• Inox 304
• Inox 316
• Đồng hoặc hợp kim đồng

Vật liệu cần được lựa chọn dựa trên môi chất (nước sạch, nước thải, hóa chất...), nhiệt độ làm việc, áp suất và môi trường lắp đặt (trong nhà, ngoài trời, có ăn mòn hay không).

Kiểu kết nối

Các kiểu kết nối phổ biến gồm:

• Threaded – kết nối ren, thường dùng cho đường ống nhỏ
• Flanged – kết nối mặt bích, phổ biến trong công nghiệp
• Wafer – kẹp giữa hai mặt bích
• Grooved – kết nối rãnh, thường dùng trong hệ thống PCCC

Kiểu kết nối phải tương thích với đường ống hiện có và tiêu chuẩn thiết kế của toàn hệ thống.

So sánh các loại Pump Check Va1ve

Tại sao không nên chọn van chỉ theo kích thước?

Ví dụ, hai đường ống cùng DN100 nhưng có thể có:

• Lưu lượng khác nhau
• Áp suất làm việc khác nhau
• Môi chất khác nhau (nước sạch, nước nóng, hóa chất...)
• Tốc độ dòng chảy khác nhau
• Yêu cầu chống water hammer khác nhau

Do đó, DN chỉ là một trong nhiều thông số cần xem xét đồng thời, không phải yếu tố duy nhất quyết định loại van phù hợp.

Pump Check Va1ve được sử dụng ở đâu?

Pump Check Va1ve có thể xuất hiện trong nhiều hệ thống khác nhau:

Hệ thống cấp nước

Van được sử dụng để hạn chế nước chảy ngược khi bơm dừng, giúp bảo vệ bơm và duy trì áp lực ổn định trong đường ống cấp nước.

Hệ thống HVAC

Có thể được sử dụng trong các mạch tuần hoàn nước lạnh, nước nóng hoặc các hệ thống bơm tuần hoàn phù hợp với thiết kế của công trình.

Hệ thống PCCC

Van một chiều có thể được sử dụng trong hệ thống đường ống chữa cháy, tùy theo thiết kế và tiêu chuẩn PCCC được áp dụng cho công trình.

Hệ thống bơm công nghiệp

Ứng dụng trong hệ thống bơm hóa chất, nước công nghiệp, dầu hoặc các môi chất khác, tùy theo vật liệu và cấu hình van được lựa chọn.

Những sai lầm thường gặp khi sử dụng Pump Check Valve

Sai lầm 1: Lắp ngược chiều dòng chảy
Đây là lỗi cơ bản nhưng có thể khiến van không hoạt động đúng chức năng. Cách tránh: luôn kiểm tra mũi tên Flow Direction in trên thân van trước khi lắp đặt.

Sai lầm 2: Chọn sai kích thước
Van quá nhỏ có thể gây tổn thất áp suất lớn; van quá lớn chưa chắc mang lại hiệu quả tốt nếu tốc độ dòng chảy thực tế không phù hợp với kích thước van.

Sai lầm 3: Bỏ qua cracking pressure
Đặc biệt với spring check valve, cracking pressure cần tương thích với khả năng tạo áp thực tế của bơm và hệ thống.

Sai lầm 4: Không tính đến water hammer
Hệ thống bơm có tốc độ dòng cao hoặc van đóng/mở quá nhanh có thể phát sinh hiện tượng va đập thủy lực. Việc lựa chọn check valve cần được xem xét cùng với đặc tính tổng thể của hệ thống, không chỉ riêng bản thân van.

Sai lầm 5: Không bảo trì định kỳ
Cặn bẩn, ăn mòn hoặc vật thể lạ mắc kẹt trong van có thể khiến đĩa van không đóng kín, làm mất tác dụng chống chảy ngược.

Checklist chọn Pump Check Valve phù hợp

Trước khi mua hoặc lắp đặt, nên kiểm tra lần lượt các bước sau:

01. Xác định môi chất — Nước, khí, dầu, hóa chất hay môi chất đặc biệt?

02. Xác định kích thước đường ống — Ví dụ DN25, DN50, DN100, DN150...

03. Kiểm tra áp suất — Xác định áp suất làm việc thực tế và cấp áp suất yêu cầu (PN/Class).

04. Kiểm tra nhiệt độ — Đặc biệt quan trọng khi hệ thống sử dụng nước nóng, hơi hoặc môi chất có nhiệt độ cao.

05. Xác định lưu lượng — Lưu lượng ảnh hưởng trực tiếp đến vận tốc dòng chảy và tổn thất áp suất qua van.

06. Chọn kiểu van — Swing, spring, wafer hay dual plate, tùy theo điều kiện vận hành của hệ thống.

07. Kiểm tra vật liệu — Đảm bảo vật liệu thân van và bộ phận tiếp xúc tương thích với môi chất và môi trường lắp đặt.

08. Kiểm tra tiêu chuẩn kết nối — Đối chiếu tiêu chuẩn mặt bích, ren hoặc kiểu kết nối với đường ống thực tế.

Lưu ý khi lắp đặt Pump Check Valve

• Xác định đúng chiều dòng chảy trước khi lắp
• Đảm bảo đường ống sạch, không có cặn bẩn hoặc vật thể lạ trước khi lắp van
• Không để đường ống tạo tải cơ học quá lớn lên thân van
• Kiểm tra khoảng cách lắp đặt và không gian cần thiết cho việc bảo trì sau này
• Với các loại van yêu cầu lắp theo phương cụ thể (đứng, ngang), phải tuân thủ đúng hướng dẫn của nhà sản xuất
• Sau khi lắp đặt xong, cần kiểm tra rò rỉ tại các mối nối
• Theo dõi tiếng ồn, độ rung và các hiện tượng dòng chảy bất thường trong quá trình vận hành thử
• Kiểm tra định kỳ nếu hệ thống có cặn bẩn hoặc môi chất có tính ăn mòn

FAQ về Pump Check Valve

Pump Check Va1ve là gì?
Pump Check Va1ve là van một chiều được sử dụng trong hệ thống bơm nhằm cho phép dòng chảy đi theo một hướng và hạn chế dòng chảy ngược khi điều kiện áp suất thay đổi hoặc khi bơm dừng hoạt động.

Pump Check Va1ve có bắt buộc phải lắp sau máy bơm không?
Không có một vị trí duy nhất áp dụng cho mọi hệ thống. Vị trí lắp đặt cần được xác định dựa trên thiết kế đường ống, loại bơm, đặc tính dòng chảy và yêu cầu vận hành cụ thể của từng công trình.

Nên dùng Swing Check Valve hay Spring Check Valve cho máy bơm?
Không có lựa chọn nào phù hợp cho mọi hệ thống. Cần xem xét lưu lượng, áp suất, tốc độ dòng chảy, yêu cầu về thời gian đóng van và nguy cơ water hammer trước khi đưa ra quyết định.

Pump Check Va1ve có ngăn được nước chảy ngược không?
Đó là chức năng chính của check valve. Tuy nhiên, mức độ ngăn dòng chảy ngược và độ kín thực tế phụ thuộc vào thiết kế van, vật liệu, điều kiện vận hành và tình trạng bảo trì của van.

Pump Check Va1ve có cần bảo trì không?
Có. Nên kiểm tra định kỳ tình trạng đĩa van, seat, gioăng và các bộ phận chuyển động để kịp thời phát hiện hiện tượng kẹt van, mài mòn hoặc rò rỉ.

Kết luận

Pump Check Va1ve là một thành phần quan trọng trong nhiều hệ thống bơm, đặc biệt khi cần kiểm soát dòng chảy ngược và bảo vệ điều kiện vận hành ổn định cho toàn hệ thống.

Để chọn đúng van, không nên chỉ nhìn vào kích thước DN. Cần đồng thời xem xét lưu lượng, áp suất, nhiệt độ, môi chất, vật liệu, kiểu kết nối, cracking pressure và đặc tính đóng của van.

Đang cần lựa chọn Pump Check Va1ve cho hệ thống thực tế? Hãy cung cấp DN đường ống, lưu lượng, áp suất, nhiệt độ, môi chất và kiểu kết nối. Từ các thông số này, có thể xác định loại van và cấu hình phù hợp hơn cho hệ thống của bạn.
