Van tách nước là gì? Cấu tạo, nguyên lý, phân loại và cách chọn

Van tách nước giải quyết vấn đề gì trong hệ thống đường ống?

Trong quá trình vận hành đường ống khí nén, hơi hoặc một số hệ thống chất lỏng, nước và hơi ẩm có thể xuất hiện trong dòng môi chất do quá trình ngưng tụ hoặc do đặc tính của nguồn cấp. Nếu không được tách và loại bỏ đúng cách, phần nước này có thể theo đường ống di chuyển đến các thiết bị phía sau.

Hậu quả không chỉ dừng ở việc giảm hiệu suất vận hành. Nước lẫn trong môi chất còn có thể gây ăn mòn bên trong đường ống, ảnh hưởng đến độ chính xác và tuổi thọ của thiết bị sử dụng khí hoặc hơi, đồng thời làm phát sinh thêm chi phí bảo trì, sửa chữa ngoài kế hoạch.

Đây chính là lý do nhiều hệ thống công nghiệp và dân dụng sử dụng một nhóm thiết bị được gọi chung là van inox tách nước với vai trò hỗ trợ tách hoặc xả phần nước, hơi ẩm ra khỏi dòng môi chất trước khi nó ảnh hưởng đến toàn hệ thống.

Van tách nước là gì?

Van tách nước là thiết bị được sử dụng trong hệ thống đường ống để hỗ trợ tách và loại bỏ nước, nước ngưng hoặc hơi ẩm ra khỏi dòng môi chất. Tùy thiết kế, van có thể hoạt động dựa trên nguyên lý thay đổi hướng dòng chảy, trọng lực, chênh lệch tỷ trọng, lọc/tách hoặc cơ chế xả nước tự động.

Một điểm cần lưu ý: trên thị trường, cụm từ "van inox tách nước" đôi khi được dùng để chỉ nhiều loại thiết bị có cấu tạo và cơ chế khác nhau. Vì vậy, người dùng nên phân biệt rõ giữa thiết bị tách nước, van xả nước, bẫy hơi và bộ lọc tách nước, thay vì mặc định rằng đây là các sản phẩm hoàn toàn giống nhau.

Nước xuất hiện trong đường ống có thể đến từ nhiều nguồn: hơi ẩm trong không khí bị nén lại (đối với hệ thống khí nén), hơi nước ngưng tụ khi nhiệt độ giảm (đối với hệ thống hơi), hoặc đơn giản là nước lẫn sẵn trong môi chất đầu vào. Nước ngưng tức phần hơi ẩm chuyển từ thể khí sang thể lỏng do thay đổi nhiệt độ/áp suất — thường là dạng phổ biến nhất mà các van inox tách nước cần xử lý, và về bản chất khác với nước tồn tại sẵn trong môi chất dạng lỏng.

Nhờ chức năng này, van inox tách nước đóng vai trò như một lớp bảo vệ trung gian, giúp giảm thiểu nguy cơ hư hỏng cho các thiết bị phía sau trong hệ thống.

Cấu tạo và nguyên lý hoạt động của van tách nước

Cấu tạo cơ bản

Tùy theo loại van và mục đích sử dụng, một van inox tách nước có thể bao gồm các bộ phận sau:

• Thân van
• Cửa vào và cửa ra
• Buồng tách
• Bộ phận hướng dòng
• Bộ phận lọc/tách
• Khoang chứa nước
• Cửa xả
• Cơ cấu xả tự động hoặc thủ công

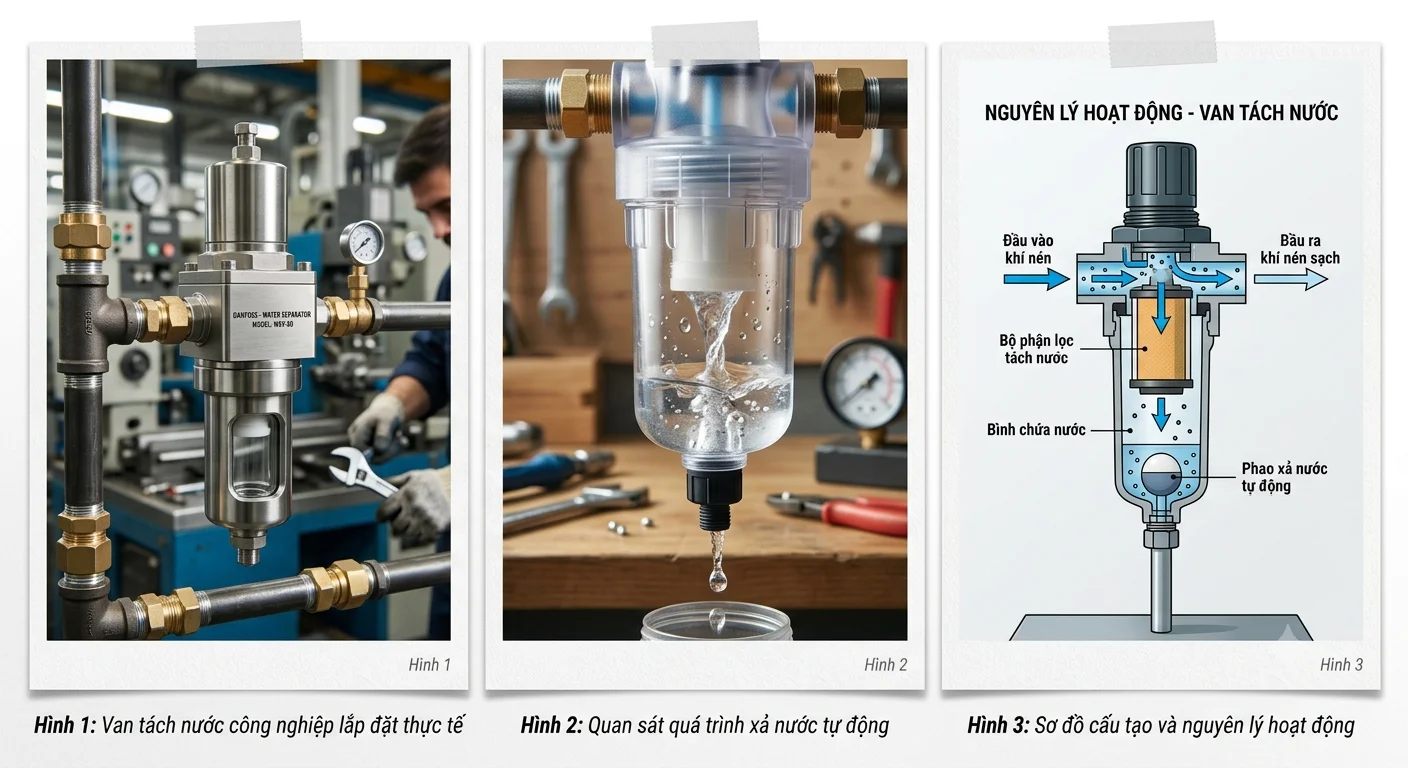

Nguyên lý hoạt động

Về cơ bản, quá trình vận hành của van inox tách nước diễn ra theo chu trình: môi chất đi vào van, dòng chảy được phân tách theo thiết kế của van (thay đổi hướng đột ngột, tạo chuyển động xoáy, hoặc đi qua lớp lọc), phần nước và hơi ẩm nặng hơn sẽ tách khỏi dòng khí/hơi và rơi xuống khoang chứa, sau đó được xả ra ngoài qua cửa xả, trong khi môi chất khô hơn tiếp tục di chuyển qua hệ thống.

Tại sao cần tách nước?

Việc tách nước ra khỏi dòng môi chất mang lại nhiều lợi ích quan trọng:

• Hạn chế nguy cơ ăn mòn đường ống và thiết bị
• Giảm ảnh hưởng tiêu cực đến các thiết bị sử dụng khí hoặc hơi
• Duy trì chất lượng môi chất ổn định hơn
• Giảm nguy cơ hư hỏng ở một số hệ thống nhạy cảm với độ ẩm
• Hạn chế phát sinh chi phí bảo trì ngoài kế hoạch

Van tách nước khác gì van xả nước, bẫy hơi và bộ lọc tách nước?

Việc phân biệt các thiết bị này giúp người dùng chọn đúng loại theo nhu cầu thực tế, thay vì mặc định rằng mọi sản phẩm được gọi là "van inox tách nước" đều có cấu tạo và công dụng hoàn toàn giống nhau.

Các loại van tách nước phổ biến hiện nay

1. Van inox tách nước có xả thủ công

Người vận hành chủ động mở van để loại bỏ nước tích tụ trong khoang chứa.

Ưu điểm: cấu tạo đơn giản, dễ kiểm tra, chi phí thường thấp.

Hạn chế: phụ thuộc vào người vận hành, có thể bị bỏ sót lịch xả nước.

2. Van inox tách nước tự động

Thiết bị tự động xả nước khi đạt điều kiện nhất định (mực nước, thời gian, hoặc áp suất), giúp giảm thao tác thủ công và phù hợp với hệ thống hoạt động liên tục.

3. Bộ lọc tách nước

Kết hợp quá trình tách nước với lọc tạp chất, thường được sử dụng trong hệ thống khí nén — nơi cần hạn chế cả nước lẫn cặn bẩn đi đến thiết bị phía sau.

4. Thiết bị tách nước cho hệ thống hơi

Được thiết kế riêng cho môi trường nhiệt độ và áp suất cao của hệ thống hơi, cần phân biệt rõ với thiết bị tách nước dành cho khí nén vì điều kiện vận hành khác nhau đáng kể.

Các thông số cần quan tâm khi chọn van inox tách nước

1. Kích thước đường ống

Các kích thước phổ biến: DN15, DN20, DN25, DN32, DN40, DN50... Không nên chỉ chọn theo kích thước ước lượng bằng mắt; cần đối chiếu chính xác với đường kính danh nghĩa và tiêu chuẩn kết nối của hệ thống.

2. Áp suất làm việc

Cần kiểm tra Working Pressure, Maximum Pressure và đối chiếu với áp suất thực tế của hệ thống. Nên chọn thiết bị có khoảng dự phòng áp suất phù hợp, thay vì chọn sát giới hạn tối đa.

3. Nhiệt độ làm việc

Đặc biệt quan trọng đối với hệ thống hơi hoặc môi chất có nhiệt độ cao, vì vật liệu và gioăng làm kín cần chịu được điều kiện nhiệt thực tế.

4. Vật liệu

Một số vật liệu thường gặp: đồng, gang, thép, inox, nhựa kỹ thuật.

5. Kiểu kết nối

Ren, mặt bích, hàn, clamp — tùy theo ứng dụng và tiêu chuẩn đường ống hiện có.

6. Lưu lượng

Van hoặc bộ tách cần được lựa chọn phù hợp với lưu lượng thực tế của hệ thống để đảm bảo hiệu quả tách nước.

So sánh van inox tách nước bằng đồng, gang, thép và inox

Không có một vật liệu nào phù hợp cho mọi hệ thống. Việc lựa chọn cần dựa trên môi chất, áp suất, nhiệt độ, môi trường lắp đặt và tiêu chuẩn đường ống áp dụng.

Tại sao hệ thống cần tách nước đúng vị trí?

Bên cạnh việc chọn đúng loại van, vị trí lắp đặt cũng ảnh hưởng trực tiếp đến hiệu quả tách nước. Một số vị trí cần xem xét:

• Điểm thấp của đường ống
• Trước các thiết bị nhạy cảm với nước
• Sau máy nén khí hoặc khu vực dễ hình thành nước ngưng
• Trước các thiết bị sử dụng khí/hơi
• Những vị trí theo quy định của nhà sản xuất

Nguyên tắc cần nhớ: nếu nước hình thành ở một vị trí nhưng thiết bị tách/xả lại đặt quá xa, nước có thể tiếp tục di chuyển trong đường ống trước khi được xử lý, làm giảm hiệu quả bảo vệ hệ thống.

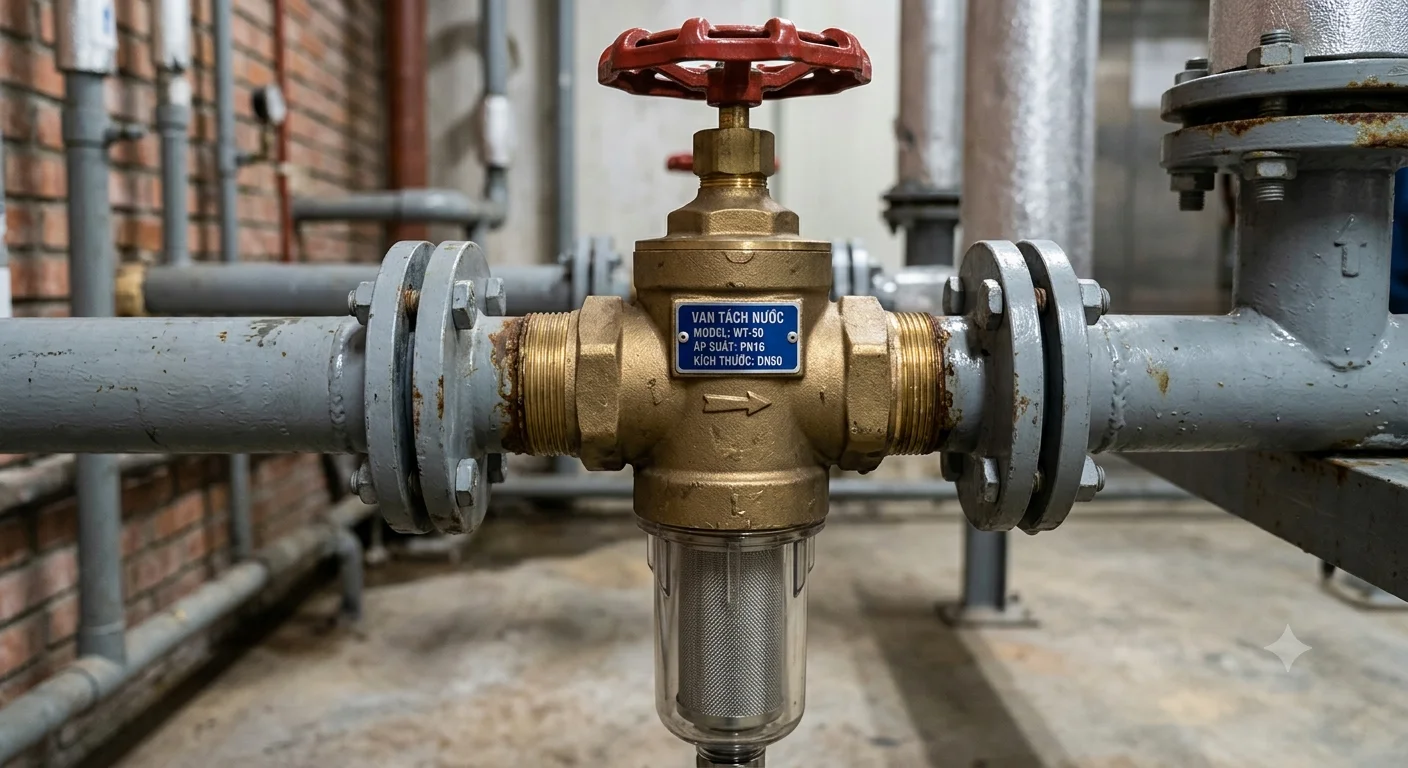

Van inox tách nước được sử dụng ở đâu?

Hệ thống khí nén: một trong những ứng dụng quan trọng nhất, giúp hỗ trợ loại bỏ nước ngưng và bảo vệ thiết bị khí nén phía sau.

Hệ thống hơi: hỗ trợ xử lý nước ngưng khi sử dụng đúng loại thiết bị được thiết kế riêng cho môi trường hơi.

Hệ thống đường ống công nghiệp: có thể được lắp đặt tại những vị trí cần kiểm soát chất lỏng hoặc nước ngưng trong quy trình sản xuất.

Hệ thống dân dụng: một số ứng dụng cấp nước hoặc đường ống phụ trợ cũng có thể sử dụng thiết bị có chức năng tách/xả nước, tùy theo thiết kế cụ thể.

Cần lưu ý rằng van inox tách nước không phải là giải pháp dùng chung cho mọi hệ thống nước. Việc lựa chọn luôn cần xác định rõ môi chất, áp suất, nhiệt độ và mục đích sử dụng cụ thể.

Những sai lầm thường gặp khi sử dụng van inox tách nước

Sai lầm 1 — Chọn sai kích thước: đường ống DN50 không đồng nghĩa mọi van có kích thước tương đương đều phù hợp về mặt kỹ thuật.

Sai lầm 2 — Không kiểm tra áp suất: đây là lỗi có thể ảnh hưởng trực tiếp đến an toàn vận hành và độ bền thiết bị.

Sai lầm 3 — Chọn sai vật liệu: sử dụng vật liệu không phù hợp trong môi trường ăn mòn có thể làm giảm đáng kể tuổi thọ van.

Sai lầm 4 — Lắp sai chiều dòng chảy: nếu sản phẩm có quy định hướng dòng, cần lắp đúng theo ký hiệu in trên thân van.

Sai lầm 5 — Không bảo trì định kỳ: bộ phận lọc hoặc khoang chứa nước cần được kiểm tra, vệ sinh hoặc xả định kỳ để duy trì hiệu quả hoạt động.

Cách lựa chọn van inox tách nước phù hợp

Có thể áp dụng checklist 7 bước sau:

1. Xác định môi chất — Nước, khí nén, hơi hay môi chất khác?
2. Xác định kích thước đường ống — DN bao nhiêu?
3. Kiểm tra áp suất — Áp suất làm việc và áp suất tối đa của hệ thống?
4. Kiểm tra nhiệt độ — Nhiệt độ môi chất trong điều kiện vận hành thực tế?
5. Chọn vật liệu — Đồng, gang, thép, inox hay vật liệu khác?
6. Chọn kiểu kết nối — Ren, mặt bích, hàn...?
7. Xác định phương thức xả — Thủ công hay tự động?

Checklist trước khi lắp đặt và vận hành

• ☐ Đúng kích thước đường ống
• ☐ Đúng chiều dòng chảy
• ☐ Áp suất van đáp ứng hệ thống
• ☐ Nhiệt độ làm việc phù hợp
• ☐ Vật liệu tương thích với môi chất
• ☐ Kiểu kết nối phù hợp
• ☐ Có đủ không gian để kiểm tra/bảo trì
• ☐ Kiểm tra rò rỉ sau khi lắp
• ☐ Có kế hoạch xả nước định kỳ nếu cần
• ☐ Tuân thủ hướng dẫn của nhà sản xuất

Câu hỏi thường gặp về van inox tách nước

1. Van inox tách nước là gì?

Van inox tách nước là thiết bị hỗ trợ tách và loại bỏ nước, nước ngưng hoặc hơi ẩm khỏi dòng môi chất trong hệ thống đường ống, tùy theo thiết kế và ứng dụng.

2. Van inox tách nước có giống van xả nước không?

Không hoàn toàn. Van inox tách nước tập trung vào quá trình tách nước khỏi dòng môi chất, trong khi van xả nước chủ yếu thực hiện nhiệm vụ đưa phần nước đã tích tụ ra ngoài.

3. Van inox tách nước dùng cho khí nén được không?

Có. Tuy nhiên cần lựa chọn đúng loại được thiết kế cho khí nén, đồng thời kiểm tra áp suất, lưu lượng, kích thước kết nối và khả năng tách nước của thiết bị.

4. Nên chọn van inox tách nước bằng inox hay đồng?

Phụ thuộc vào môi chất, nhiệt độ, áp suất và môi trường làm việc. Inox thường được cân nhắc khi yêu cầu khả năng chống ăn mòn cao, còn đồng phù hợp với nhiều ứng dụng nhẹ hơn.

5. Bao lâu cần kiểm tra hoặc xả nước?

Không có một khoảng thời gian cố định cho mọi hệ thống. Tần suất phụ thuộc vào lượng nước ngưng, điều kiện vận hành và loại thiết bị. Nên tuân thủ hướng dẫn của nhà sản xuất.

Kết luận

Van inox tách nước đóng vai trò hỗ trợ kiểm soát nước, nước ngưng hoặc hơi ẩm trong hệ thống đường ống. Để lựa chọn đúng, không nên chỉ dựa vào tên gọi hoặc kích thước van mà cần xem xét đồng thời môi chất, áp suất, nhiệt độ, lưu lượng, vật liệu, kiểu kết nối và phương thức xả.

Nếu đang lựa chọn van cho một hệ thống cụ thể, nên xác định trước các thông số kỹ thuật và điều kiện vận hành để tránh chọn sai thiết bị.

Bạn đang cần chọn van inox tách nước cho hệ thống khí nén, hơi hoặc đường ống công nghiệp? Hãy cung cấp DN, áp suất, nhiệt độ, môi chất và kiểu kết nối; thông tin này sẽ giúp xác định dòng van phù hợp hơn.
