Van Cổng Đồng DN50: Cấu Tạo, Thông Số Vấn Đề Và Bảng Giá Chi Tiết

Một hệ thống cấp nước sử dụng đường ống DN50 cần một thiết bị đóng/mở chắc chắn và vận hành ổn định. Tuy nhiên, nếu chọn sai kích thước, sai kiểu kết nối hoặc nhầm lẫn giữa van cổng với van bi, quá trình lắp đặt và vận hành thực tế sẽ phát sinh rất nhiều sự cố như rò rỉ, sụt áp hoặc hỏng van nhanh chóng.

Trong số các giải pháp hiện nay, van cổng đồng DN50 là lựa chọn phổ biến hàng đầu cho các hệ thống đường ống nước nhờ độ bền cao và tính cơ động. Với kích thước danh nghĩa DN50, dòng van này được thiết kế chủ yếu để đóng hoặc mở hoàn toàn dòng chảy. Cần lưu ý rằng, kỹ sư và thợ kỹ thuật không nên xem van cổng như một thiết bị chuyên dùng để điều tiết lưu lượng liên tục. Bài viết này sẽ phân tích toàn diện cấu tạo, nguyên lý, thông số kỹ thuật, ứng dụng và kinh nghiệm chọn mua giúp bạn tối ưu chi phí và hiệu quả cho công trình.

Van cổng đồng DN50 là gì?

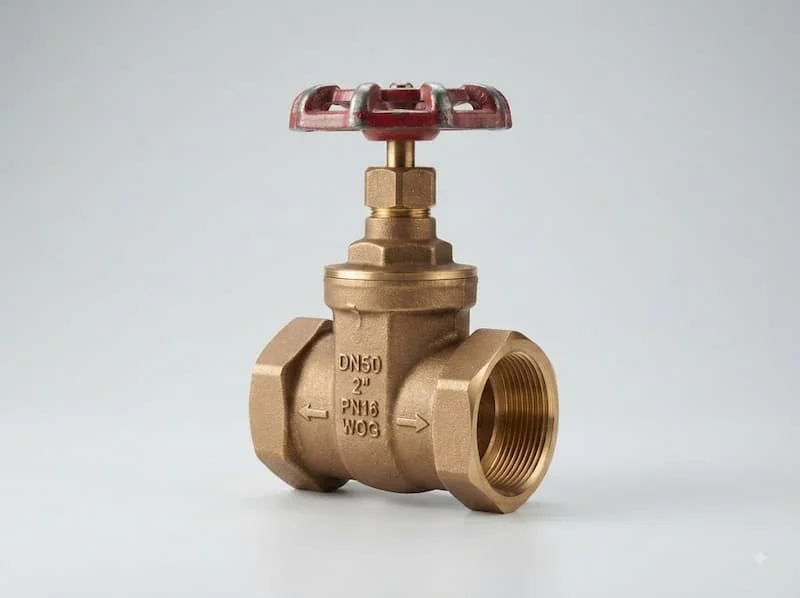

Van cổng đồng DN50 là loại van công nghiệp sử dụng thân bằng chất liệu đồng và cơ cấu cửa van (cánh cổng) để đóng hoặc mở dòng lưu chất trong đường ống có kích thước danh nghĩa DN50 (tương đương 2 inch hoặc phi 60 mm). Khi xoay tay quay, cánh van di chuyển lên hoặc xuống theo phương vuông góc với dòng chảy. Sản phẩm được lắp đặt phổ biến tại các vị trí đầu nguồn hoặc phân nhánh trong hệ thống cấp thoát nước dân dụng và công nghiệp nhẹ.

Cấu tạo van cổng DN50 gồm những bộ phận nào?

Để vận hành bền bỉ dưới áp lực nước, van cổng DN50 được cấu tạo từ 6 bộ phận cốt lõi:

• Thân van: Làm từ vật liệu đồng (brass/bronze), có nhiệm vụ bao bọc, bảo vệ toàn bộ chi tiết bên trong và chịu lực tác động trực tiếp từ áp suất hệ thống.

• Cánh van (Cửa van): Bộ phận trực tiếp chặn hoặc mở dòng chảy, di chuyển nâng lên - hạ xuống theo phương thẳng đứng.

• Ty van: Trục kim loại truyền chuyển động xoay từ tay quay thành chuyển động tịnh tiến của cánh van. Tùy thiết kế có thể là ty nổi hoặc ty chìm.

• Tay quay: Vô năng điều khiển thủ công, giúp người vận hành thao tác đóng/mở nhẹ nhàng theo chiều quay chuẩn.

• Gioăng làm kín: Chi tiết gọt giũa từ cao su hoặc PTFE, đặt tại các khớp nối để ngăn ngừa triệt để tình trạng rò rỉ lưu chất.

• Bộ phận kết nối: Đa số các dòng van cổng DN50 sử dụng kết nối ren (NPT hoặc BSPT) tiện lợi cho việc lắp đặt nhanh.

Nguyên lý van cổng DN50 vận hành ra sao?

Hoạt động của thiết bị dựa trên nguyên lý van cổng truyền thống với chuyển động cơ học đơn giản nhưng tối ưu:

• Trạng thái mở: Khi xoay tay quay ngược chiều kim đồng hồ, ty van rút cánh van lên trên. Cánh van rút hoàn toàn khỏi lòng ống, mở rộng tiết diện tối đa giúp nước lưu thông mà hầu như không gặp lực cản.

• Trạng thái đóng: Khi xoay tay quay theo chiều kim đồng hồ, ty van đẩy cánh van xuống đáy thân van. Cánh van ép chặt vào mặt xát và gioăng làm kín, chặn đứng toàn bộ dòng chảy.

• Trạng thái vận hành: Van cổng DN50 chỉ phát huy độ bền cao nhất khi hoạt động ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Không sử dụng van ở trạng thái mở một phần để tránh hiện tượng xâm thực làm ăn mòn cánh van.

Thông số van cổng DN50 cần kiểm tra trước khi mua

Việc lựa chọn thiết bị không nên dựa vào cảm tính mà cần đối chiếu kỹ catalogue của từng nhà sản xuất để tránh sự cố lệch chuẩn khi lắp đặt.

Van cổng DN50 có những loại nào?

Trên thị trường hiện có nhiều biến thể van cổng DN50 đáp ứng đa dạng yêu cầu lắp đặt:

• Theo thiết kế ty van:

  • Van ty chìm: Ty van nằm hoàn toàn bên trong thân van khi vận hành, thiết kế gọn gàng, phù hợp không gian hẹp.

  • Van ty nổi: Ty van nhô ra ngoài khi mở, giúp dễ quan sát trạng thái đóng/mở bằng mắt thường nhưng tốn khoảng trống phía trên.

• Theo kiểu kết nối: Chủ yếu là dạng kết nối ren trong. Một số dòng đặc biệt dùng cho công nghiệp có thể tích hợp mặt mặt đắp kết nối.

• Theo thương hiệu uy tín: Bạn có thể tham khảo các dòng sản phẩm chất lượng cao tại yuanan.vn.

Van cổng đồng DN50 khác gì van bi DN50?

Nhiều người dùng thường nhầm lẫn giữa hai dòng van này khi tìm kiếm giải pháp cho đường ống DN50. Bảng so sánh dưới đây sẽ làm rõ điểm khác biệt:

Tại sao van cổng DN50 được sử dụng cho hệ thống nước?

Lý do van cổng DN50 xuất hiện dày đặc trong các dự án cấp nước đến từ sự cân bằng giữa tính năng và chi phí:

• Ưu điểm: Chất liệu đồng có khả năng chống ăn mòn tự nhiên xuất sắc trong môi trường nước sinh hoạt. Thiết kế thẳng dòng giúp giảm thiểu tối đa hiện tượng sụt áp trên toàn hệ thống. Van chịu lực ép tốt, ít bị kẹt rác so với các cơ cấu đĩa lệch tâm.

• Hạn chế: Tốc độ thao tác chậm hơn van bi, không đáp ứng được yêu cầu ngắt dòng khẩn cấp. Ngoài ra, giá thành vật liệu đồng thường cao hơn so với van gang hay van nhựa cùng kích thước.

Van cổng DN50 được sử dụng ở đâu?

Nhờ kích thước trung bình và độ bền cao, thiết bị này phủ sóng đa dạng từ dân dụng đến công nghiệp:

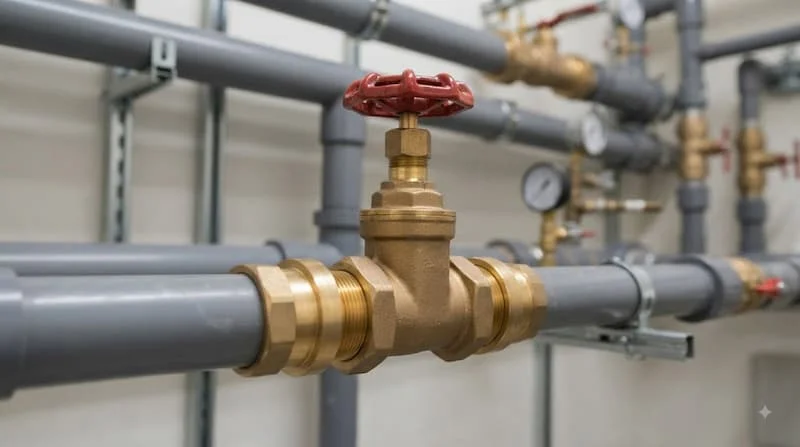

• Hệ thống cấp nước dân dụng: Lắp đặt tại đồng hồ tổng, đường ống phân phối chính cho nhà phố, biệt thự.

• Công trình hạ tầng: Sử dụng cho hệ thống đường ống nước tòa nhà chung cư, trường học, bệnh viện, nhà xưởng quy mô nhỏ.

• Đường ống kỹ thuật: Vị trí cô lập các đoạn ống để phục vụ bảo trì, sửa chữa thiết bị đo hoặc bơm tăng áp.

Khi nào nên chọn van cổng DN50?

Để đưa ra quyết định chính xác, bạn có thể áp dụng khung đánh giá sau:

• NÊN CHỌN khi: Đường ống thuộc chuẩn DN50, nhu cầu chính là đóng hoặc mở hoàn toàn, tần suất thao tác không thường xuyên, môi trường lưu chất là nước sạch/trung tính và muốn giảm nguy cơ sốc áp (búa nước).

• KHÔNG NÊN CHỌN khi: Cần điều tiết lưu lượng dòng chảy, cần ngắt dòng tức thì trong vài giây, môi trường chứa hóa chất ăn mòn mạnh hoặc áp suất vượt quá ngưỡng 25 bar.

Những sai lầm thường gặp khi chọn van cổng DN50

• Sai lầm 1: Mặc định DN50 là đường kính ngoài 50mm. DN50 là đường kính danh nghĩa (2 inch), đường kính ngoài của ống thép hay ống đồng tương ứng thường là khoảng 60mm.

• Sai lầm 2: Lấy van cổng để điều tiết lưu lượng. Khi mở hở van cổng, áp lực nước sẽ làm rung lắc cánh van, gây tiếng ồn lớn và nhanh chóng hỏng bề mặt làm kín.

• Sai lầm 3: Bỏ qua tiêu chuẩn ren. Tiêu chuẩn ren NPT (Mỹ) và BSP (Châu Âu/Châu Á) có bước ren khác nhau, nếu vặn cưỡng bức sẽ gây cháy ren và rò rỉ nước.

Cách chọn van cổng DN50 phù hợp

1. Xác định kích thước chuẩn: Đo chính xác phi đường ống (DN50 - Phi 60mm).

2. Đánh giá môi trường lưu chất: Xác định tính chất nước (nước sạch, nước thải đã qua xử lý, nhiệt độ nước).

3. Xác định áp suất vận hành: Chọn van có chỉ số PN lớn hơn áp suất làm việc tối đa của hệ thống từ 20-30%.

4. Kiểm tra tiêu chuẩn ren: Chọn đúng loại ren tương thích với măng xông hoặc phụ kiện ống có sẵn.

5. Chọn thương hiệu & Chứng nhận: Ưu tiên thương hiệu có catalogue rõ ràng và CO/CQ đầy đủ.

Checklist trước khi mua van cổng DN50

• Kiểm tra đường kính ống thực tế có phải DN50 (Phi 60mm).

• Xác định thông số áp lực (PN10/PN16/PN25).

• Kiểm tra giới hạn nhiệt độ làm việc của van.

• Xác định khoảng trống lắp đặt (đủ không gian quay vô năng).

• Kiểm tra chất liệu gioăng làm kín.

• Yêu cầu nhà cung cấp gửi Datasheet/Catalogue.

• Đối chiếu chính sách bảo hành chính hãng.

Lưu ý khi lắp đặt và sử dụng van cổng DN50

Khi tiến hành thi công, thợ kỹ thuật cần vặn làm sạch đường ren ống, dùng cao su suồng (băng tan) quấn vừa đủ theo chiều ren. Không siết lực quá mạnh bằng mỏ lết công nghiệp để tránh làm nứt thân đồng. Trong quá trình sử dụng, nên vận hành đóng/mở hết hành trình định kỳ 3-6 tháng/lần để tránh van bị kẹt cáu cặn.

Câu hỏi thường gặp về van cổng DN50

1. Van cổng đồng DN50 là gì?

Van cổng đồng DN50 là thiết bị cơ khí làm bằng đồng, dùng cho đường ống kích thước danh nghĩa DN50 (phi 60mm), chuyên dùng để đóng hoặc mở hoàn toàn dòng lưu chất bằng cơ cấu cánh cổng nâng hạ.

2. DN50 tương đương ống bao nhiêu mm?

DN50 là đường kính danh nghĩa tương đương 2 inch. Trong thực tế lắp đặt, đường kính ngoài của ống đi cùng DN50 thường là phi 60 mm (đối với ống kẽm, uPVC, PPR) hoặc 54 mm (đối với ống đồng).

3. Van cổng DN50 có dùng cho nước nóng được không?

Có thể sử dụng nếu van được thiết kế gioăng chịu nhiệt (như PTFE) và thân đồng chuẩn. Hầu hết các dòng van cổng đồng chịu được nhiệt độ từ 90°C đến 120°C, tuy nhiên cần kiểm tra kỹ thông số kĩ thuật từ nhà sản xuất trước khi lắp cho hệ thống nước nóng trung tâm.

4. Nên chọn van cổng DN50 hay van bi DN50?

Nên chọn van cổng khi hệ thống cần dòng chảy ổn định, không làm giảm áp suất và tần suất đóng/mở ít. Chọn van bi khi cần thao tác đóng/mở nhanh hoặc không gian lắp đặt hạn chế.

5. Giá van cổng DN50 phụ thuộc vào yếu tố nào?

Giá thành sản phẩm phụ thuộc vào hàm lượng đồng nguyên chất, thương hiệu sản xuất, áp lực làm việc (PN10, PN16, PN25), xuất xứ (Nhật Bản, Châu Âu, Đài Loan, Việt Nam) và khối lượng van thực tế.

Kết luận: Chọn van cổng đồng DN50 phù hợp cho hệ thống

Việc trang bị van cổng đồng DN50 chuẩn kỹ thuật là yếu tố then chốt giúp hệ thống đường ống vận hành an toàn, chống rò rỉ và kéo dài tuổi thọ công trình. Thay vì chỉ quan tâm đến giá thành, hãy đánh giá toàn diện áp suất, nhiệt độ, tiêu chuẩn ren và thương hiệu sản xuất để đưa ra lựa chọn tối ưu nhất.
