Cẩm Nang Lựa Chọn Và Ứng Dụng Van Phi 60 Chuẩn Kỹ Thuật Cho Mọi Hệ Thống

Khi tiến hành thi công, thay thế hoặc lắp mới thiết bị cho hệ thống đường ống cỡ trung, việc tìm kiếm thông tin về van inox phi 60 luôn là mối quan tâm hàng đầu của các kỹ sư và thầu thợ. Tuy nhiên, một thực tế phổ biến là nhiều người mua thường chỉ cung cấp thông tin chung chung rằng họ cần mua van cho "ống phi 60". Trên thực tế, chỉ biết đường kính bên ngoài của ống là chưa đủ để xác định chính xác mẫu mã thiết bị cần dùng. Cùng một kích thước đường ống, thị trường có thể đáp ứng bằng rất nhiều kiểu dáng, vật liệu và cơ cấu vận hành khác nhau. Việc chọn nhầm chủng loại, sai cấp áp suất hoặc không tương thích kiểu kết nối có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, bứt chân ren, thậm chí làm tê liệt toàn bộ hệ thống vận hành. Bài viết này sẽ phân tích chi tiết bản chất kỹ thuật, phân loại chi tiết các dòng sản phẩm phổ biến—bao gồm cả các dòng van inox phi 60 cao cấp—cùng hướng dẫn checklist chuẩn xác giúp bạn chọn mua thiết bị hiệu quả nhất.

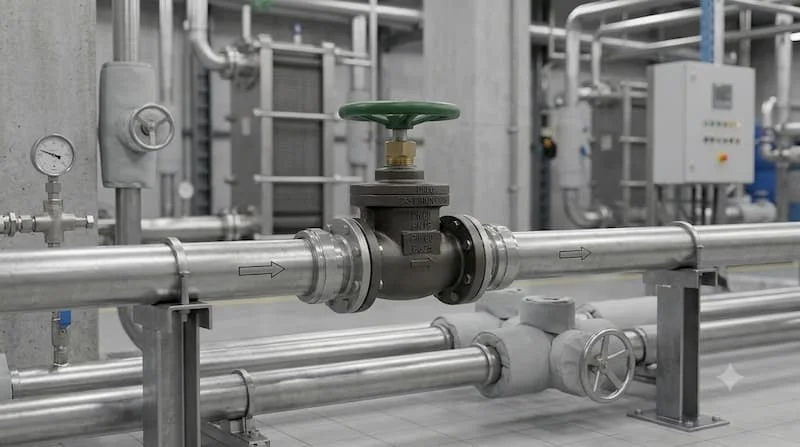

Van phi 60 là lựa chọn phổ biến cho đường ống cỡ trung

Trong các công trình cấp thoát nước, hệ thống tưới tiêu nông nghiệp hay đường ống công nghiệp dân dụng, quy cách đường ống cỡ trung luôn chiếm tỷ trọng lớn. Khi phát sinh nhu cầu bảo trì hoặc lắp đặt mới, van inox phi 60 trở thành từ khóa tìm kiếm quen thuộc.

Tuy nhiên, rủi ro lớn nhất của người mua hàng không chuyên là đồng nhất cách gọi kích thước ống với tên gọi của một thiết bị cụ thể. Cùng một đường ống phi 60, hệ thống có thể yêu cầu van bi, van cổng, van một chiều hay van bướm với các kiểu kết nối ren hoặc mặt bích khác nhau.

Nếu không nắm rõ các thông số cốt lõi như loại van, kích thước kết nối thực tế, vật liệu chế tạo, áp suất làm việc và đặc tính môi chất, bạn rất dễ mua phải sản phẩm không thể lắp lẫn. Bài viết này sẽ giúp bạn giải mã toàn diện về van inox phi 60, phân biệt rõ các tiêu chuẩn kỹ thuật, so sánh ưu nhược điểm vật liệu và cung cấp quy trình lựa chọn tối ưu nhất cho dự án của bạn.

Van phi 60 là gì?

Thuật ngữ “van phi 60” thực chất là cách gọi dân gian và phổ biến trên thị trường dùng để chỉ các loại van được thiết kế để lắp đặt, kết nối với đường ống có đường kính ngoài danh nghĩa khoảng 60 mm.

Cần hiểu rằng “phi 60” không phải là tên của một cơ cấu van hay một tiêu chuẩn thiết kế độc lập. Khi tìm kiếm sản phẩm này, bạn sẽ bắt gặp rất nhiều chủng loại khác nhau như van bi phi 60, van cổng, van một chiều hoặc thậm chí là các dòng van inox phi 60 chuyên dụng cho môi trường khắc nghiệt. Kích thước kết nối thực tế của van phải được đối chiếu nghiêm ngặt theo thông số kỹ thuật của nhà sản xuất ống và tiêu chuẩn ren/mặt bích đi kèm, không thể mặc định mọi sản phẩm mang tên phi 60 đều có cấu trúc giống nhau.

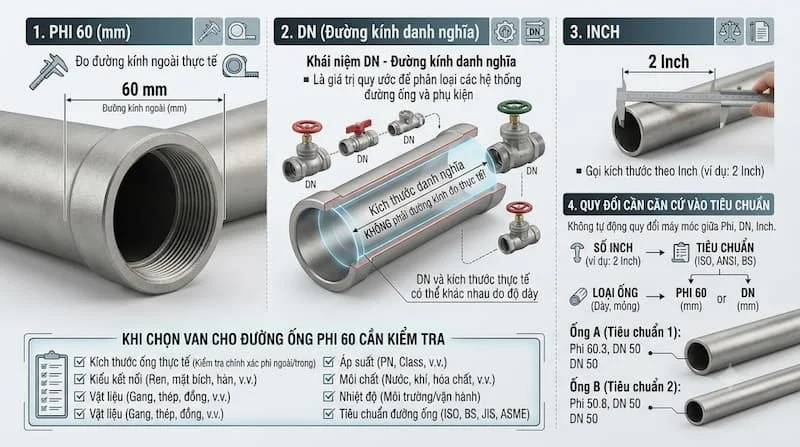

Phi 60 tương đương DN bao nhiêu?

Một trong những điểm dễ gây nhầm lẫn nhất cho người mua là sự khác biệt giữa đường kính ngoài thực tế của ống (thường gọi là phi) và đường kính danh nghĩa ký hiệu là DN (Diameter Nominal).

Bạn không nên quy đổi cứng nhắc phi 60 sang một trị số DN một cách máy móc, bởi vì thông số này còn phụ thuộc vào:

• Vật liệu chế tạo ống (ống nhựa PVC, ống thép kẽm hay ống inox)

• Độ dày thành ống (sch40, sch80...)

• Tiêu chuẩn sản xuất quốc tế

• Kiểu kết nối của van (ren trong, ren ngoài hay mặt bích)

Lời khuyên: Khi làm việc với nhà cung cấp, thay vì chỉ nói chung chung “van inox phi 60”, bạn nên cung cấp chính xác đường kính thực tế đo được và kiểu kết nối để hạn chế tối đa sai sót.

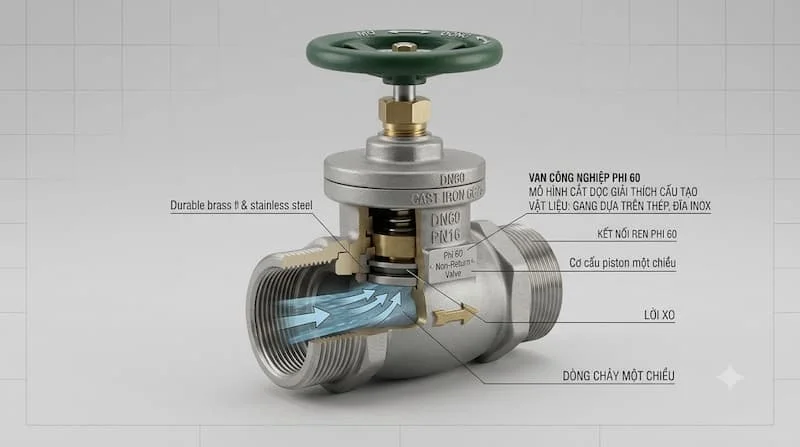

Nguyên lý hoạt động của van inox phi 60

Bản chất của van điều tiết dòng chảy không phụ thuộc vào kích thước bên ngoài mà dựa vào cơ cấu chuyển động cơ học bên trong. Tùy theo từng dòng sản phẩm cụ thể, nguyên lý hoạt động sẽ khác nhau:

• Van bi: Sử dụng một viên bi đục lỗ ở giữa xoay góc 90 độ để mở hoặc chặn dòng lưu chất.

• Van cổng: Sử dụng cánh van dạng đĩa nâng lên hoặc hạ xuống theo phương vuông góc để đóng/mở toàn bộ dòng chảy.

• Van bướm: Đĩa van có hình cánh bướm xoay quanh một trục cố định để điều tiết lưu lượng.

• Van một chiều: Tự động vận hành dưới áp lực dòng chảy, chỉ cho phép lưu chất đi qua một hướng duy nhất và tự động sập kín khi có hiện tượng chảy ngược.

• Van cầu: Sử dụng đĩa van tịnh tiến lên xuống để điều tiết lưu lượng dòng chảy vô cùng mượt mà.

Do đó, “phi 60” chỉ đóng vai trò là kích thước giao tiếp kết nối, còn nguyên lý đóng mở hoàn toàn phụ thuộc vào chủng loại thiết bị mà bạn lựa chọn.

Các loại van inox phi 60 phổ biến hiện nay

Thị trường thiết bị đường ống cung cấp rất nhiều giải pháp đa dạng cho kích thước đường ống này:

Van bi phi 60

Dòng van này nổi bật với khả năng đóng mở cực kỳ nhanh chóng, thiết kế nhỏ gọn, tay gạt nhẹ nhàng và độ kín khít cao. Đây là lựa chọn số một cho các hệ thống nước sinh hoạt và khí nén áp lực vừa phải.

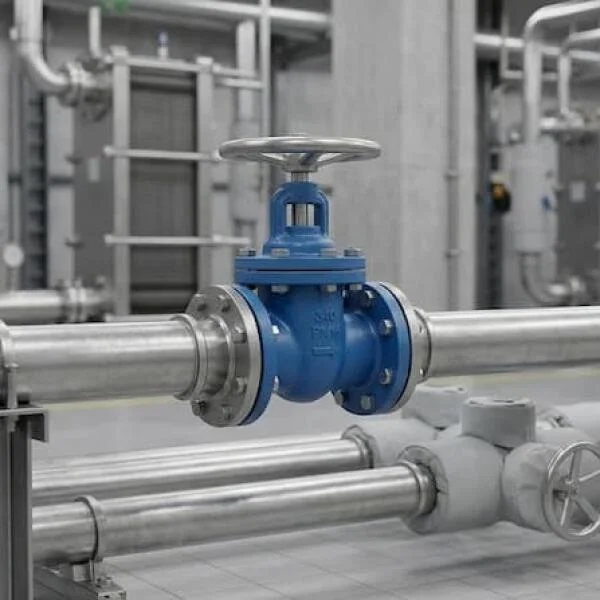

Van cổng cho đường ống phi 60

Chuyên dụng cho các hệ thống cần đóng hoặc cô lập hoàn toàn dòng chảy. Khi mở hoàn toàn, đĩa van nằm ẩn hoàn toàn trong thân giúp lưu chất di chuyển qua mà không bị cản trở, giảm thiểu tổn thất áp suất.

Van bướm cho đường ống phi 60

Sở hữu cấu trúc mỏng gọn, trọng lượng nhẹ, tối ưu không gian lắp đặt. Thường được cân nhắc khi hệ thống có không gian chật hẹp và đáp ứng được tiêu chuẩn kết nối tương ứng.

Van một chiều phi 60

Đóng vai trò bảo vệ hệ thống bơm và đường ống khỏi hiện tượng búa nước, ngăn không cho lưu chất chảy ngược lại nguồn cấp khi bơm ngừng hoạt động.

Van cầu

Được ứng dụng trong các hệ thống đòi hỏi khả năng điều tiết lưu lượng dòng chảy tinh vi, thường gặp trong các dây chuyền công nghệ nhiệt hơi.

Insight: Tuyệt đối không xem “van inox phi 60” là một mặt hàng đơn nhất. Việc xác định đúng mục đích sử dụng sẽ giúp bạn chọn đúng chủng loại van cần thiết.

Thông số kỹ thuật cần kiểm tra khi chọn van inox phi 60

Để thiết bị mua về có thể lắp đặt trơn tru vào hệ thống, bạn cần đối chiếu kỹ lưỡng các thông số trong bảng sau:

Giải thích tầm quan trọng: Một thiết bị có thể vừa vặn về kích thước phi 60 nhưng sẽ nhanh chóng hư hỏng nếu vật liệu thân van hoặc gioăng làm kín không chịu được tính chất hóa học của môi chất hoặc vượt quá giới hạn áp suất cho phép.

So sánh van inox phi 60 theo vật liệu

Tùy vào điều kiện môi trường vận hành thực tế, nhà sản xuất phân chia thành các dòng vật liệu chủ đạo:

• Van inox (ví dụ các dòng van inox phi 60): Mang lại khả năng chống ăn mòn tuyệt đối, độ bền cơ học cao, chịu nhiệt tốt, chuyên dụng cho hóa chất, thực phẩm và các hệ thống yêu cầu độ sạch khắt khe, tuy nhiên giá thành thường cao hơn vật liệu thông thường.

• Van gang: Sở hữu độ cứng cáp tốt, chi phí kinh tế, rất được ưa chuộng trong các hệ thống cấp nước quy mô lớn.

• Van đồng: Thường xuất hiện trong các hệ thống nước dân dụng, đường ống dẫn khí hoặc dầu ở quy mô vừa và nhỏ nhờ đặc tính dễ gia công ren và chống rỉ sét ổn định ở nhiệt độ thường.

• Van nhựa: Trọng lượng nhẹ, kháng hóa chất tốt với nhiều loại axit/kiềm loãng, giá rẻ nhưng cần kiểm soát nghiêm ngặt giới hạn nhiệt độ và áp suất vận hành.

Kết luận: Không có loại vật liệu nào là hoàn hảo cho mọi trường hợp. Sự kết hợp giữa môi chất, áp suất, nhiệt độ và ngân sách mới là chìa khóa quyết định loại vật liệu tối ưu.

Van inox phi 60 nên dùng ren hay mặt bích?

Tùy thuộc vào thiết kế tuyến ống thực tế mà người kỹ sư sẽ lựa chọn hình thức liên kết phù hợp:

• Kết nối dạng ren: Thường được ưu tiên sử dụng cho các hệ thống đường ống kích thước trung bình và nhỏ như phi 60 trở xuống. Kiểu ren giúp thiết kế gọn gàng, dễ dàng tháo lắp thủ công bằng dụng cụ cầm tay trong không gian hẹp.

• Kết nối dạng mặt bích: Thường áp dụng khi hệ thống đường ống yêu cầu độ kín khít cực cao, chịu áp lực lớn, hoặc cần định kỳ tháo rời toàn bộ van để bảo dưỡng mà không làm biến dạng đường ống.

Điểm cốt lõi: Đừng bao giờ chọn kiểu kết nối chỉ dựa vào cảm tính “phi 60”. Hãy kiểm tra trực tiếp đầu ống thực tế tại công trường để chọn mua đúng kiểu đầu van tương thích.

Van inox phi 60 được sử dụng trong những hệ thống nào?

Nhờ kích thước trung bình linh hoạt, dòng sản phẩm này hiện diện ở khắp các lĩnh vực đời sống và sản xuất:

Hệ thống cấp nước

• Các nhánh đường ống phân phối nước sạch từ trục chính vào các khu vực dân cư, tòa nhà.

• Trạm bơm cấp nước sinh hoạt quy mô vừa.

Hệ thống xử lý nước

• Đường ống công nghệ dẫn nước thải qua các bồn lọc, cụm xử lý hóa chất cơ bản.

• Hệ thống tuần hoàn nước trong các nhà máy.

Hệ thống tưới tiêu nông nghiệp

• Mạng lưới ống dẫn nước tưới tự động quy mô lớn cho trang trại, khu công nghệ cao.

• Các trạm điều tiết dòng chảy phân khu tưới tiêu.

Nhà máy và công nghiệp

• Hệ thống đường ống tuần hoàn nước làm mát máy móc, hệ thống HVAC.

• Các nhánh dẫn khí nén hoặc lưu chất phụ trợ trong nhà xưởng sản xuất.

Những sai lầm thường gặp khi mua van inox phi 60

Quá trình mua sắm thiết bị thường vướng phải những sai lầm phổ biến sau:

• Chỉ nói ngắn gọn “cần mua van inox phi 60” mà không làm rõ chủng loại van (bi, cổng hay một chiều).

• Mặc định phi 60 luôn tương đương một tiêu chuẩn DN cố định mà không kiểm tra độ dày ống.

• Không đo đạc thực tế đường kính ngoài của ống, dẫn đến việc mua nhầm bước ren hoặc sai kích thước bích.

• Bỏ qua việc xác định kiểu kết nối (ren trong hay ren ngoài).

• Quên kiểm tra áp suất làm việc thực tế của hệ thống.

• Không xác định rõ môi chất bên trong (dẫn đến việc dùng van nhựa/đồng cho hóa chất mạnh).

• Chọn mua vật liệu chỉ chăm chăm nhìn vào giá rẻ mà bỏ qua tuổi thọ vận hành.

• Không đối chiếu bản vẽ kỹ thuật hoặc catalogue của nhà sản xuất trước khi đặt hàng số lượng lớn.

Cách chọn van inox phi 60 đúng kích thước

Để quy trình mua sắm đạt độ chính xác tuyệt đối, bạn hãy thực hiện theo quy trình 7 bước sau:

• Bước 1: Đo đạc đường ống thực tế -> Xác định chính xác đường kính ngoài (phi 60) và kiểm tra tiêu chuẩn ống đang sử dụng.

• Bước 2: Xác định mục đích sử dụng -> Cần đóng mở nhanh, cô lập dòng hay chống chảy ngược?

• Bước 3: Lựa chọn chủng loại van phù hợp -> Van bi, van cổng, van bướm hay van một chiều.

• Bước 4: Xác định môi chất lưu chất -> Nước sạch, nước thải, hóa chất, khí nén hay dầu.

• Bước 5: Xác định áp suất và nhiệt độ làm việc -> Không bỏ qua thông số kỹ thuật này dù ống chỉ có kích thước phi 60.

• Bước 6: Kiểm tra kiểu kết nối -> Ren trong, ren ngoài, mặt bích hay nối hàn.

• Bước 7: Đối chiếu catalogue sản phẩm -> Kiểm tra toàn diện thông số kích thước, vật liệu, thương hiệu trước khi chốt đơn đặt hàng.

Checklist trước khi mua và lắp đặt van inox phi 60

• Đã xác định chính xác kích thước đường ống thực tế.

• Đã chọn đúng chủng loại van theo yêu cầu kỹ thuật.

• Đã kiểm tra tương thích kiểu kết nối (ren/mặt bích).

• Đã xác định rõ đặc tính môi chất lưu chất bên trong ống.

• Đã kiểm tra cấp áp suất định mức của thiết bị.

• Đã xác định giới hạn nhiệt độ vận hành của hệ thống.

• Đã lựa chọn vật liệu thân van và gioăng tối ưu (ví dụ: gang, đồng, nhựa hoặc inox).

• Đã kiểm tra kích thước tổng thể để đảm bảo không bị vướng không gian lắp đặt.

• Đã kiểm tra chiều mũi tên hướng dòng chảy (đối với van một chiều).

• Đã kiểm tra tình trạng ren, gioăng làm kín trước khi siết.

• Đã kiểm tra thao tác đóng/mở cơ học trơn tru.

• Đã đối chiếu thông số kỹ thuật với catalogue chính hãng.

Câu hỏi thường gặp về van inox phi 60

1. Van phi 60 là gì?

Van phi 60 là cách gọi phổ biến của thị trường dành cho các thiết bị van công nghiệp được thiết kế để kết nối với đường ống có đường kính ngoài danh nghĩa khoảng 60 mm. Đây không phải là tên của một cơ cấu van độc lập.

2. Phi 60 có phải là DN50 không?

Không nên quy đổi máy móc như vậy. Kích thước phi 60 thường mô tả đường kính ngoài thực tế của ống, trong khi hệ thống DN là đường kính danh nghĩa quy ước. Cần đối chiếu tiêu chuẩn ống thực tế để chọn thiết bị chuẩn xác.

3. Trên thị trường có những loại van phi 60 nào phổ biến?

Bạn có thể dễ dàng tìm thấy các dòng van bi, van cổng, van bướm, van một chiều hoặc các dòng van chuyên dụng như van inox phi 60 tùy thuộc vào nhu cầu thực tế của hệ thống.

4. Van phi 60 có dùng được cho hệ thống nước sạch không?

Có. Tuy nhiên, bạn bắt buộc phải lựa chọn đúng chủng loại van, vật liệu (như đồng, inox hoặc nhựa an toàn sinh hoạt), áp suất và kiểu kết nối phù hợp với tiêu chuẩn của hệ thống cấp nước.

5. Khi liên hệ mua van phi 60 cần cung cấp những thông tin gì?

Quý khách nên cung cấp chính xác đường kính ống thực tế, chủng loại van mong muốn, vật liệu chế tạo, môi chất sử dụng, áp suất, nhiệt độ và kiểu kết nối để nhà cung cấp tư vấn chuẩn xác model sản phẩm.

Chọn đúng van phi 60 để đảm bảo hệ thống vận hành ổn định

Tổng kết lại, van phi 60 chỉ là cách gọi mô tả kích thước kết nối đường ống phổ biến chứ không đại diện cho một mẫu thiết bị duy nhất. Việc mua sắm thiết bị đòi hỏi sự cẩn trọng trong việc xác định chủng loại van, vật liệu chế tạo, môi chất, áp suất, nhiệt độ và kiểu kết nối cơ khí. Đặc biệt, việc phân biệt rõ giữa kích thước thực tế phi 60 và hệ thống tiêu chuẩn DN sẽ giúp bạn tránh khỏi những rủi ro mua sai kích cỡ gây lãng phí và chậm tiến độ thi công. Khi chưa chắc chắn về thông số kỹ thuật, hãy luôn đối chiếu kích thước thực tế của đường ống với catalogue sản phẩm chính hãng hoặc nhờ sự hỗ trợ từ các kỹ thuật viên chuyên nghiệp.
