Lắp Van 1 Chiều Đúng Kỹ Thuật: Hướng Dẫn Xác Định Chiều, Vị Trí Và Sửa Lỗi Thường Gặp

Một hệ thống bơm nước vẫn hoạt động bình thường nhưng ngay khi tắt máy, nước lại chảy ngược về đường ống gây mất áp hoặc tụt mồi. Hoặc van đã được đấu nối hoàn tất nhưng lưu chất hoàn toàn không thể đi qua, van liên tục phát ra tiếng rung oong oong và va đập gián đoạn. Nguyên nhân gốc rễ của những sự cố này đa phần xuất phát từ việc lắp van một chiều sai chiều dòng chảy, sai tư thế nghiêng hoặc đặt sai vị trí trên đường ống.

Việc lắp van 1 chiều không hề đơn giản theo nguyên tắc "đặt đâu cũng chạy". Mỗi dòng van đều có cơ chế đóng mở hoàn toàn tự động, phụ thuộc chặt chẽ vào lực đẩy dòng chảy và tác động lực hấp dẫn. Để thiết bị vận hành tối ưu, kỹ sư và thợ thi công phải xác định chính xác hướng dòng chảy, chọn đúng vị trí trên đường hút/đẩy, tuân thủ tư thế lắp đứng hay ngang và kiểm tra kỹ điều kiện áp suất thực tế. Bài viết này sẽ hướng dẫn chi tiết trọn bộ quy trình từ xác định chiều, vị trí, thao tác lắp đặt đến cách xử lý sự cố triệt để.

Van 1 chiều là gì?

Van 1 chiều (Check Valve) là thiết bị cơ khí tự động cho phép lưu chất (nước, khí, hơi, hóa chất) chỉ chảy theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược lại. Van vận hành dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra mà không cần tác động ngoại lực hay con người điều khiển.

Thiết bị này đóng vai trò là "lá chắn" không thể thiếu trong các hệ thống cấp thoát nước tòa nhà, trạm bơm công nghiệp, mạng lưới khí nén và đường ống dẫn hóa chất. Mục đích cốt lõi của việc lắp đặt là bảo vệ các thiết bị đắt tiền như máy bơm, đồng hồ đo nước và bình áp lực khỏi nguy cơ hỏng hóc do hiện tượng chảy ngược gây ra.

Nguyên lý hoạt động của van một chiều

Cơ chế đóng mở của van một chiều diễn ra hoàn toàn tự động dựa trên hai trạng thái cân bằng áp suất:

• Khi dòng chảy đi đúng chiều: Áp suất và động năng từ lưu chất ở đầu vào lớn hơn lực cản của bộ phận đóng/mở (đĩa van, lá lật hoặc lò xo). Lực này đẩy bộ phận đóng/mở tách khỏi chỗ ngồi (seat), tạo khe hở cho lưu chất đi qua dễ dàng.

• Khi dòng chảy đảo chiều: Khi máy bơm ngừng hoạt động hoặc áp suất phía đầu ra tăng cao bất ngờ, dòng lưu chất có xu hướng chảy ngược lại. Áp lực ngược này kết hợp với trọng lực đĩa van (hoặc lực nén lò xo) sẽ ép chặt đĩa van về lại vị trí chỗ ngồi, bịt kín đường ống và chặn đứng dòng ngược.

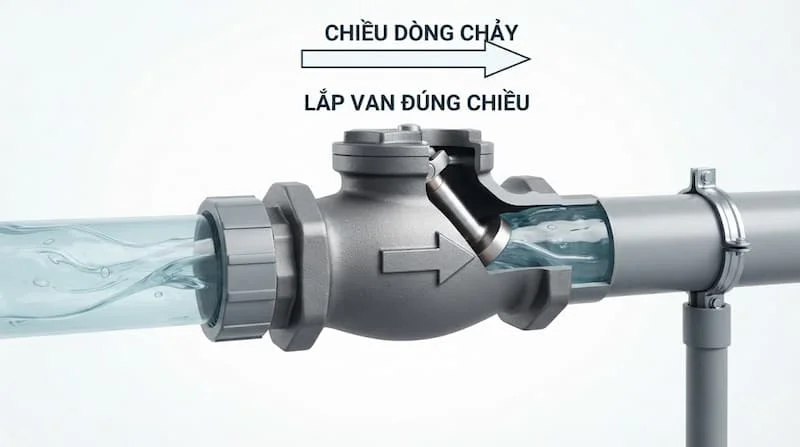

Vì sao bắt buộc phải lắp đúng chiều?

Van 1 chiều được thiết kế cơ khí chỉ để mở theo một hướng nhất định. Nếu bạn lắp van một chiều ngược hướng dòng chảy, áp lực từ đầu vào sẽ cản trở cánh van mở ra, vô tình biến van thành một "nút chặn" kín hoàn toàn. Hệ quả là dòng lưu chất bị ngắt tuyệt đối, máy bơm chạy quá tải dẫn đến cháy động cơ hoặc gây nổ vỡ đường ống do quá áp.

Lắp Van 1 chiều đứng hay ngang được?

Tư thế lắp đặt phụ thuộc hoàn toàn vào cơ cấu đĩa van bên trong. Chọn sai tư thế sẽ khiến đĩa van không thể đóng kín do vướng trọng lực hoặc không thắng được lực cản.

• Van 1 chiều lá lật (Swing Check Valve): Tối ưu nhất khi lắp ngang. Nếu bắt buộc phải lắp đứng, dòng chảy bắt buộc phải đi từ dưới lên trên. Tuyệt đối không lắp đứng cho dòng chảy đi từ trên xuống vì trọng lực sẽ kéo đĩa van luôn ở trạng thái mở.

• Van 1 chiều lò xo (Spring Check Valve): Nhờ có lực đàn hồi của lò xo hỗ trợ ép đĩa van, loại van này cực kỳ linh hoạt. Bạn có thể lắp ngang, lắp đứng hoặc lắp nghiêng ở mọi hướng dòng chảy mà van vẫn vận hành chuẩn xác.

• Van 1 chiều cánh bướm (Dual Plate Check Valve): Thường được ưu tiên lắp trên các đường ống ngang. Khi lắp đứng, đường tâm của trục đĩa van phải thẳng đứng và dòng chảy phải đi theo hướng từ dưới lên.

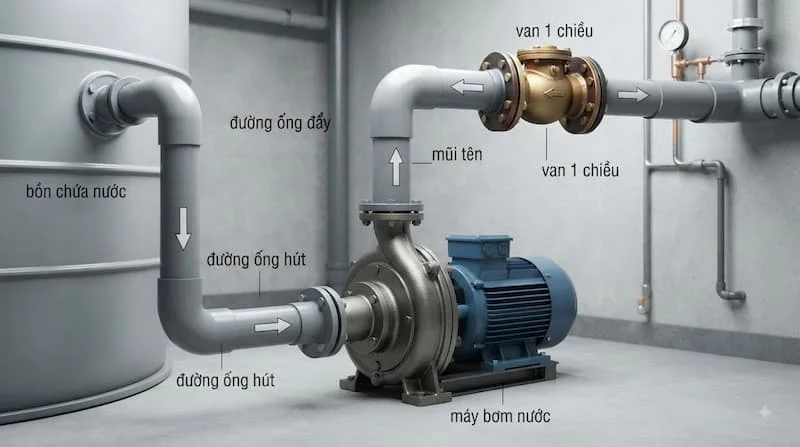

Vị trí lắp van một chiều ở đâu là phù hợp?

Vị trí đặt van quyết định trực tiếp đến khả năng bảo vệ hệ thống. Dưới đây là cách bố trí tiêu chuẩn trong sơ đồ máy bơm:

• Bố trí trên đường hút (Suction Line): Sử dụng các dòng van chân (luppe) đặt ngập dưới đáy nguồn nước. Van giúp giữ lại lượng nước mồi trong đường ống hút, ngăn tình trạng máy bơm chạy khô gây cháy phớt. Bạn có thể xem thêm các dòng [chèn link: van chân chất lượng cao] để bảo vệ đầu hút tối ưu.

• Bố trí trên đường đẩy (Discharge Line): Van 1 chiều thường được đặt ngay sau đầu ra của máy bơm (trước van cổng/van bi). Vị trí này giúp triệt tiêu lực va đập của cột nước (hiện tượng búa nước) dội ngược về cánh quạt bơm khi ngừng đột ngột.

Các loại van 1 chiều và cách lắp tương ứng

Van 1 chiều lá lật

Sử dụng đĩa van gắn trên một trục bản lề để lật lên/xuống.

• Đặc điểm: Trở lực dòng chảy rất nhỏ, lưu lượng qua van đạt tối đa.

• Yêu cầu lắp: Ưu tiên phương ngang. Khoảng cách từ van đến các đoạn cua góc (co, lơi) tối thiểu phải gấp 5 lần đường kính ống để tránh dòng xoáy làm Rung đĩa.

Van 1 chiều lò xo

Sử dụng lực nén của lò xo để ép đĩa van vào chỗ ngồi.

• Đặc điểm: Tốc độ đóng cực nhanh, chống búa nước tuyệt vời.

• Yêu cầu lắp: Lắp được mọi tư thế. Tuy nhiên, cần kiểm tra áp suất mở van (Cracking Pressure) của lò xo xem máy bơm có đủ áp lực để đẩy bung đĩa van hay không.

Van 1 chiều cánh bướm

Gồm 2 nửa đĩa van hình bán nguyệt khép mở dạng cánh bướm xoay quanh trục giữa.

• Đặc điểm: Kích thước siêu gọn nhẹ, phù hợp đường ống cỡ lớn (từ DN50 trở lên).

• Yêu cầu lắp: Kẹp trực tiếp giữa 2 mặt bích (Kiểu Wafer). Phải đảm bảo không gian bên trong đường ống đủ rộng để 2 cánh bướm xòe ra không bị chạm vào thành ống.

Van chân (Luppe / Rọ bơm)

Thực chất là van 1 chiều kết hợp thêm lưới lọc rác ở đầu vào.

• Đặc điểm: Chuyên dùng cho đầu hút máy bơm chìm hoặc bơm hút giếng.

• Yêu cầu lắp: Lắp theo phương thẳng đứng, chìm hoàn toàn trong nước và cách đáy bể một khoảng nhất định để tránh hút bùn cặn.

Lắp van một chiều khác gì so với van bi hoặc van cổng?

Khi nào cần lắp van một chiều?

Hệ thống cần được trang bị van 1 chiều ngay khi xuất hiện các yếu tố kỹ thuật sau:

• Hệ thống bơm nước đẩy cao lên các tòa nhà tầng: Ngăn cột nước cao hàng chục mét dội ngược phá hỏng buồng bơm.

• Hệ thống gồm nhiều máy bơm lắp song song: Ngăn máy bơm đang chạy đẩy nước ngược vào đường ống của máy bơm đang nghỉ.

• Đầu ra của các thiết bị đắt tiền: Bình bình nóng lạnh, hệ thống lò hơi, máy nén khí, đồng hồ đo nước.

• Hệ thống đường ống hóa chất/nước thải: Chống hiện tượng ô nhiễm ngược dòng vào nguồn nước sạch.

Những sai lầm kinh hoàng khi lắp van một chiều

• Sai lầm 1: Lắp ngược mũi tên chỉ hướng. Đây là lỗi phổ biến nhất của thợ mới, khiến toàn bộ hệ thống bị tắc nghẽn hoàn toàn ngay khi khởi động.

• Sai lầm 2: Lắp van lá lật theo tư thế dốc xuống. Khiến đĩa van luôn hở do trọng lực, van hoàn toàn mất tác dụng ngăn dòng ngược.

• Sai lầm 3: Chọn sai chất liệu van. Sử dụng van đồng/gang thông thường cho môi trường hóa chất ăn mòn khiến van bị mục nát, kẹt đĩa sau thời gian ngắn.

• Sai lầm 4: Bỏ qua áp suất mở van lò xo. Lựa chọn van có lực lò xo quá cứng khiến máy bơm công suất nhỏ không thể đẩy đĩa van mở hết cỡ, gây ép tải hư bơm.

• Sai lầm 5: Không vệ sinh phoi hàn và rác trong ống. Bụi bẩn, xỉ hàn kẹt vào mặt tiếp xúc (seat) làm van bị hở, nước vẫn rò rỉ ngược lại dù van đã đóng.

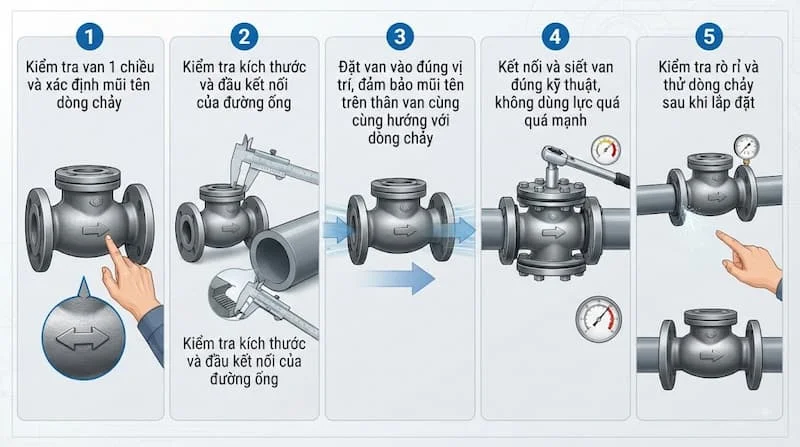

Hướng dẫn lắp van một chiều đúng cách từng bước

1. Bước 1: Chọn đúng loại van. Đối chiếu thông số lưu chất, áp suất và tư thế ống để chọn van lá lật, lò xo hay cánh bướm.

2. Bước 2: Xác định hướng dòng chảy. Tìm dấu mũi tên → khắc trên thân van và đánh dấu hướng di chuyển của nước.

3. Bước 3: Vệ sinh đường ống. Xịt rửa sạch cát, bụi bẩn, xỉ hàn bên trong đoạn ống chuẩn bị đấu nối.

4. Bước 4: Căn chỉnh van đúng chiều. Đặt van vào vị trí sao cho mũi tên trùng với hướng dòng chảy. Với van kết nối ren, quấn băng tan (cao su non) vừa đủ. Với van mặt bích, chèn gioăng làm kín (EPDM/PTFE) ở giữa.

5. Bước 5: Siết chặt kết nối. Siết ren hoặc siết bu-lông mặt bích đối xứng theo hình chéo chữ X với lực vừa đủ, tránh làm nứt vỡ thân van.

6. Bước 6: Chạy thử và nghiệm thu. Mở bơm, kiểm tra xem nước có qua van thông suốt không, khi tắt bơm van có đóng kín và có bị rò rỉ nước ở các mối nối không.

Checklist kiểm tra trước và sau khi lắp van một chiều

Trước khi thi công:

• Đã xác định đúng loại van phù hợp với tư thế ống (Đứng/Ngang).

• Đã tìm thấy mũi tên chỉ hướng dòng chảy trên thân van.

• Kiểm tra áp suất (PN10, PN16...) và nhiệt độ làm việc của van.

• Đường ống đã được làm sạch hoàn toàn rác bẩn.

Sau khi thi công:

• Mũi tên trên van nằm đúng theo hướng chảy của lưu chất.

• Các mặt bích hoặc mối nối ren không xuất hiện rò rỉ.

• Van hoạt động êm ái, không phát ra tiếng đập va đập kim loại quá lớn.

• Khi dừng hệ thống, không bị tụt áp hoặc chảy ngược.

Lưu ý khi sử dụng và bảo trì van 1 chiều

Để kéo dài tuổi thọ thiết bị, bạn nên thực hiện bảo trì định kỳ 6 tháng/lần. Cần tháo van ra kiểm tra độ mòn của đĩa van, độ đàn hồi của lò xo và độ kín của gioăng cao su. Nếu phát hiện hiện tượng búa nước (tiếng đập mạnh trong ống khi tắt bơm), hãy cân nhắc lắp bổ sung búa nước giảm chấn hoặc đổi sang dòng van 1 chiều lò xo đóng nhanh.

Câu hỏi thường gặp về lắp van 1 chiều

1. Van 1 chiều lắp chiều nào là đúng?

Van 1 chiều bắt buộc phải lắp van một chiều theo hướng mũi tên đúc nổi trên thân van. Hướng mũi tên phải trùng khớp 100% với hướng di chuyển của dòng chảy lưu chất.

2. Van 1 chiều có lắp đứng được không?

Có, nhưng tùy thuộc vào từng loại van. Van 1 chiều lò xo có thể lắp đứng thoải mái ở mọi chiều dòng chảy. Đối với van 1 chiều lá lật, chỉ được lắp đứng khi dòng chảy đi từ dưới lên trên.

3. Van 1 chiều nên lắp trước hay sau máy bơm?

Đối với đường ống đẩy, van 1 chiều luôn được lắp sau máy bơm (ở giữa máy bơm và van khóa tổng). Vị trí này giúp bảo vệ buồng bơm khỏi lực va đập của cột nước dội ngược khi dừng bơm.

4. Tại sao đã lắp van một chiều nhưng nước vẫn bị chảy ngược?

Nguyên nhân thường do: Lắp ngược chiều van, cát/rác kẹt vào khe đĩa van khiến van không thể đóng kín, gioăng cao su bị rách, hoặc chọn sai loại van có lực đóng quá yếu không chịu được áp ngược.

5. Có tự lắp van 1 chiều tại nhà được không?

Với hệ thống nước dân dụng kết nối ren đơn giản, bạn hoàn toàn có thể tự lắp nếu làm đúng theo hướng dẫn quy trình. Đối với hệ thống công nghiệp đường ống lớn dùng mặt bích, nên để kỹ thuật viên chuyên nghiệp xử lý để đảm bảo an toàn.

Kết luận: Lắp van 1 chiều đúng cách giúp hệ thống vận hành bền bỉ

Việc lắp van 1 chiều đúng kỹ thuật là giải pháp đầu tư chi phí nhỏ nhưng mang lại lợi ích cực kỳ to lớn: Bảo vệ máy bơm, chống vỡ đường ống và duy trì áp suất ổn định cho toàn bộ hệ thống. Hãy luôn tuân thủ nguyên tắc kiểm tra mũi tên chỉ hướng, chọn đúng tư thế lắp đứng/ngang và bảo dưỡng định kỳ.
