Ball Valve 2inch Là Gì? Hướng Dẫn Chọn Mua Và Ứng Dụng Chuyên Sâu

Ball Valve 2inch Phù Hợp Với Đường Ống Nào?

Khi lựa chọn thiết bị khóa và điều khiển cho hệ thống đường ống, việc xác định chính xác kích thước đóng vai trò quyết định hàng đầu. Đối với các đường ống có quy mô trung bình, người dùng thường tìm kiếm van bi 2inch để đáp ứng nhu cầu vận hành. Tuy nhiên, việc chỉ dựa vào cái tên hay con số định danh thường dẫn đến những nhầm lẫn tai hại trong quá trình lắp đặt thực tế:

• Nhầm lẫn cơ bản giữa kích thước 2 inch và DN50.

• Sự chênh lệch giữa kích thước danh nghĩa và kích thước gia công thực tế.

• Lựa chọn nhầm giữa kiểu kết nối ren 2 inch và van bi DN50 mặt bích.

• Bỏ qua sự khác biệt cốt lõi giữa cấu hình cổng mở toàn phần (full port) và cổng thu hẹp (reduced port).

Chính vì vậy, bạn không nên vội vàng đặt mua thiết bị chỉ vì nhìn thấy cụm từ "2 inch". Quá trình lựa chọn đòi hỏi sự đồng bộ khắt khe về tiêu chuẩn kỹ thuật, kiểu kết nối, chất liệu thân van, mức áp suất chịu tải và mục đích sử dụng thực tế của toàn hệ thống.

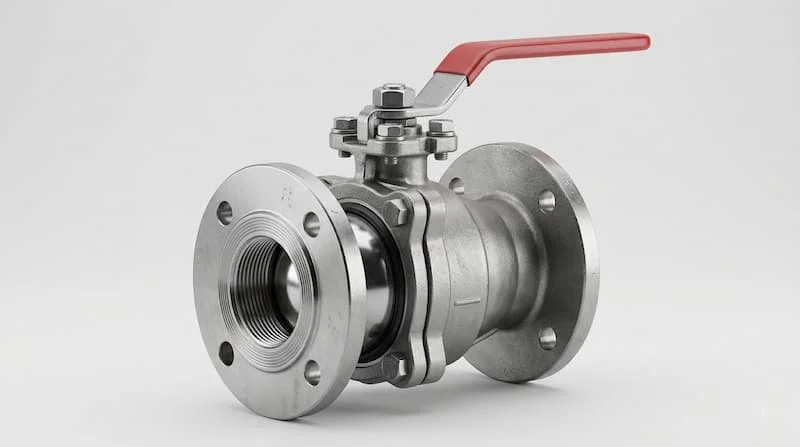

Ball Valve 2inch Là Gì?

Ball valve 2inch là dòng van bi có kích thước danh nghĩa 2 inch, được thiết kế chuyên dụng để đóng hoặc mở hoàn toàn dòng lưu chất dịch chuyển bên trong đường ống. Cơ cấu vận hành cốt lõi của van là một viên bi đục lỗ xuyên tâm; khi lỗ bi được xoay thẳng hàng với dòng chảy, chất lỏng sẽ đi qua thông suốt, ngược lại, khi viên bi bị xoay một góc khoảng 90 độ, phần thân đặc của bi sẽ chặn đứng dòng lưu chất.

Trong hầu hết các hệ thống tiêu chuẩn kỹ thuật hiện đại, kích thước danh nghĩa 2 inch thường tương ứng với mã quy đổi DN50, tuy nhiên kích thước thực tế của đường ống hoặc tiêu chuẩn ren/mặt bích cần phải được kiểm tra kỹ lưỡng theo thông số của từng nhà sản xuất.

Để tránh những hiểu lầm không đáng có, chúng ta cần nắm vững các thuật ngữ chuyên ngành:

• Ball valve: Thuật ngữ kỹ thuật quốc tế chỉ dòng van bi.

• 2 inch: Kích thước danh nghĩa theo hệ đo lường Anh – Mỹ.

• DN50: Kích thước danh nghĩa quy đổi theo tiêu chuẩn hệ mét (Diameter Nominal 50).

• Quy đổi thực tế: Mặc dù 2 inch tương đương khoảng 50mm, nhưng đường kính ngoài hay đường kính trong thực tế của ống và van sẽ dao động tùy thuộc vào tiêu chuẩn chế tạo (như ASTM, JIS, BS).

Cấu Tạo van bi 2inch

Thân van – Valve Body

Thân van là khung xương chịu lực chính, bảo vệ toàn bộ cơ cấu bên trong và chịu trực tiếp áp lực của dòng lưu chất.

Bi van – Ball

Là viên bi kim loại hoặc nhựa cứng được đục lỗ xuyên tâm, trực tiếp xoay chuyển để cho phép hoặc ngăn chặn dòng chảy.

Seat (Ghế van)

Tạo ra bề mặt làm kín khít giữa viên bi và thân van. Chất lượng của vật liệu seat (thường là PTFE hoặc RPTFE) quyết định trực tiếp đến độ kín và tuổi thọ của van.

Stem (Ty van)

Trục truyền động liên kết từ tay gạt hoặc bộ truyền động bên ngoài tới viên bi bên trong.

Handle (Bộ phận tay điều khiển)

Có thể là tay gạt cơ học, tay bướm, hoặc được thay thế bằng các bộ truyền động tự động hiện đại như bộ truyền động khí nén (pneumatic actuator) hoặc bộ truyền động điện (electric actuator).

Seal / Gasket

Các vòng đệm phụ trợ giúp bịt kín các khe hở ghép nối, ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất ra môi trường ngoài.

Nguyên Lý Hoạt Động Của van bi 2inch

Nguyên lý làm việc của van bi 2inch dựa hoàn toàn trên chuyển động xoay góc 90 độ của viên bi:

• Khi mở: Người dùng hoặc bộ điều khiển xoay tay gạt/trục van sao cho lỗ xuyên tâm của viên bi nằm song song và thẳng hàng với hướng của đường ống. Lúc này, tiết diện mở đạt tối đa, cho phép lưu chất đi qua với lưu lượng lớn nhất và tổn thất áp suất thấp nhất.

• Khi đóng: Bi van được xoay một góc 90 độ, đưa phần thân đặc của viên bi chắn ngang đường đi của dòng chảy. Dòng lưu chất bị ngắt hoàn toàn ngay lập tức.

• Khi điều khiển tự động: Chuyển động quay được thực hiện thông qua lực kéo của mô-tơ điện hoặc áp lực khí nén.

Các Loại van bi 2inch Phổ Biến

Phân loại theo vật liệu cấu tạo

• Brass ball valve 2 inch (Đồng thau): Phổ biến trong các hệ thống cấp nước sạch dân dụng và công nghiệp nhẹ nhờ giá thành hợp lý và độ bền cơ học tốt.

• Stainless steel 304 / 316 (Inox): Chống ăn mòn tuyệt vời, hoàn hảo cho ngành thực phẩm, dược chất và hóa chất công nghiệp.

• Carbon steel (Thép): Chuyên dùng cho các hệ thống dầu khí, áp lực và nhiệt độ cao.

• PVC / CPVC: Dòng van nhựa chống ăn mòn hóa chất, ứng dụng trong hệ thống xử lý nước thải hoặc ống dẫn hóa chất loãng.

Phân loại theo kiểu kết nối

• Threaded (Kết nối ren): Gọn gàng, dễ lắp đặt cho các đường ống áp suất vừa.

• Flanged (Kết nối mặt bích): Chắc chắn, chịu lực tốt, dễ dàng tháo lắp bảo dưỡng trong hệ thống công nghiệp nặng.

• Socket / Butt weld: Các dạng kết nối hàn nhiệt hoặc hàn đối đầu chuyên dụng.

Phân loại theo số lượng mảnh thân van

• 1-piece ball valve: Thiết kế một mảnh nguyên khối, tiết kiệm chi phí.

• 2-piece ball valve: Thiết kế hai mảnh phổ biến, dễ bảo trì hơn dòng một mảnh.

• 3-piece ball valve: Thiết kế ba mảnh cao cấp, cho phép tháo rời phần thân giữa để sửa chữa, thay thế gioăng mà không cần tháo toàn bộ đoạn ống.

Phân loại theo cấu hình cổng

• Full port: Cổng lớn, lưu lượng qua van không bị bóp nghẹt.

• Reduced port: Cổng thu nhỏ, gọn nhẹ hơn nhưng làm giảm nhẹ lưu lượng dòng chảy.

Thông Số Kỹ Thuật van bi 2inch Cần Kiểm Tra

Pressure Rating (Cấp áp suất)

Không được mặc định rằng mọi van bi 2inch trên thị trường đều chịu được mức áp suất như nhau. Một van bằng đồng thau thông thường sẽ có giới hạn áp suất khác biệt hoàn toàn so với dòng van thép rèn dùng trong công nghiệp nặng.

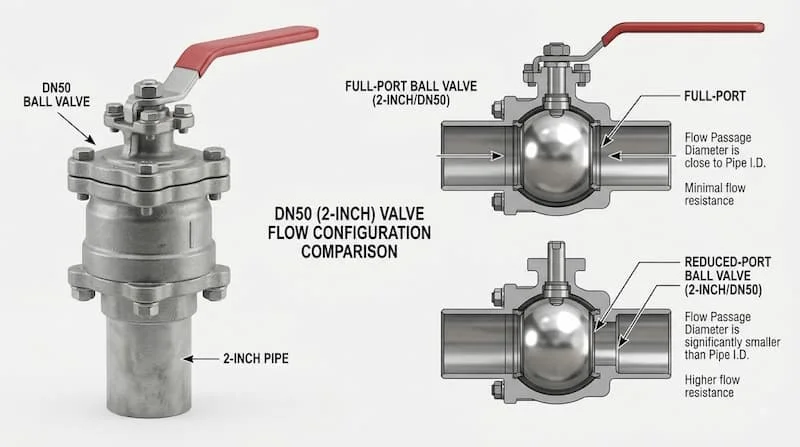

Full Port và Reduced Port

• Full port: Đường kính lỗ bi tương đương với đường kính trong của ống, giúp giảm thiểu tối đa tổn thất áp suất và hiện tượng sụt áp trên đường ống.

• Reduced port: Lỗ bi nhỏ hơn kích thước đường ống danh nghĩa, phù hợp với các hệ thống không đòi hỏi khắt khe về lưu lượng dòng chảy tối đa.

Van bi 2inch Kết Nối Ren Hay Mặt Bích?

Ball valve 2 inch ren

• Ưu điểm: Kết cấu cực kỳ gọn gàng, thao tác lắp đặt đơn giản, tiết kiệm không gian và chi phí đầu tư ban đầu.

• Lưu ý: Cần kiểm tra chính xác bước ren (ren hệ Anh BSPT hay hệ Mỹ NPT) để tránh tình trạng rò rỉ do lệch ren.

Ball valve 2 inch mặt bích

• Ưu điểm: Tạo sự liên kết vô cùng vững chắc, chịu được rung động lớn và cực kỳ thuận tiện cho việc tháo lắp, bảo trì định kỳ trong các dây chuyền công nghiệp.

• Lưu ý: Cần kiểm tra chuẩn mặt bích (DIN PN16, ANSI Class 150 hay JIS 10K) và khoảng cách đối diện hai mặt bích (face-to-face) của van.

Ball Valve 2inch So Với Gate Valve Và Butterfly Valve

• Khi nào chọn ball valve? Khi hệ thống cần đóng/mở nhanh chóng, yêu cầu độ kín khít tuyệt đối và kích thước đường ống ở mức 2 inch gọn gàng.

• Khi nào cân nhắc butterfly valve? Khi hệ thống mở rộng quy mô lớn, cần giải pháp nhẹ nhàng, tiết kiệm chi phí vật tư.

• Khi nào chọn gate valve? Khi mục đích duy nhất là cô lập dòng chảy tổng trong các hệ thống đường ống chuyên dụng công nghiệp nặng.

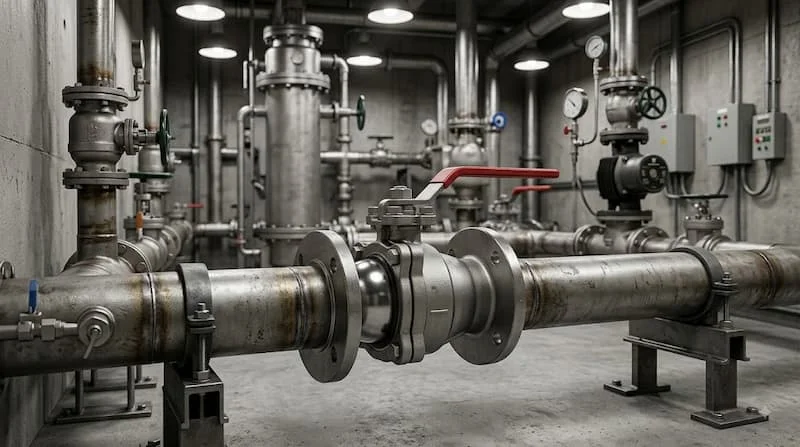

Van bi 2inch Được Sử Dụng Ở Đâu?

• Hệ thống cấp nước dân dụng & thương mại: Lắp đặt tại các đường ống cấp nước tổng của tòa nhà, trạm bơm tăng áp hoặc các nhánh phân phối nước kỹ thuật lớn.

• Hệ thống điều hòa không khí (HVAC): Kiểm soát dòng nước lạnh (chilled water) hoặc nước nóng tuần hoàn trong các đường ống nhánh công suất vừa.

• Hệ thống khí nén công nghiệp: Điều phối nguồn khí áp lực cao tại các nhà xưởng sản xuất (đảm bảo van có vật liệu và gioăng chịu áp phù hợp).

• Hệ thống công nghiệp hóa chất và xử lý nước: Dùng trong dây chuyền dẫn dung dịch, nước thải hoặc hóa chất nhẹ nhờ các dòng van inox hoặc van nhựa chuyên dụng.

Khi Nào Nên Dùng Van bi 2inch?

Bạn nên ưu tiên lựa chọn thiết bị này khi hệ thống đường ống yêu cầu quy chuẩn kích thước 2 inch, cần thao tác đóng/mở dòng chảy nhanh chóng, đòi hỏi độ kín tuyệt đối để tránh thất thoát lưu chất và cần vận hành tần suất cao.

Những Sai Lầm Khi Chọn Van bi 2inch

• Sai lầm 1: Mặc định con số 2 inch hoàn toàn đồng nhất với DN50 trong mọi tiêu chuẩn gia công cơ khí.

• Sai lầm 2: Quên kiểm tra kiểu kết nối (mua nhầm van ren trong khi đường ống chờ sẵn mặt bích).

• Sai lầm 3: Bỏ qua thông số áp suất (pressure rating), chọn nhầm van áp thấp PN10 cho hệ thống bơm áp lực cao PN25.

• Sai lầm 4: Chọn vật liệu cấu thành chỉ vì giá rẻ, dẫn đến hiện tượng ăn mòn hóa học chỉ sau thời gian ngắn vận hành.

• Sai lầm 5: Sử dụng van bi để điều tiết lưu lượng liên tục, gây mài mòn đĩa bi và hỏng hóc gioăng seat.

HƯỚNG DẪN / CHECKLIST

Cách Chọn Ball Valve 2inch Phù Hợp

Thực hiện quy trình lựa chọn chuẩn xác qua 8 bước:

1. Xác định kích thước: Kiểm tra rõ quy cách 2 inch / DN50 cùng tiêu chuẩn kết nối thực tế trên ống.

2. Xác định lưu chất: Nước sạch, nước thải, khí nén, dầu hay hóa chất ăn mòn?

3. Chọn vật liệu thân van: Đồng (brass), Inox (stainless steel), Thép carbon hay Nhựa PVC?

4. Kiểm tra áp suất làm việc: Đối chiếu mức áp suất chịu tải (PN16, PN25, Class 150) với áp lực thực tế của bơm.

5. Kiểm tra nhiệt độ: Đảm bảo giới hạn nhiệt độ của van đáp ứng tốt môi trường làm việc liên tục.

6. Chọn kiểu kết nối: Kết nối ren, mặt bích hay hàn nối ống.

7. Chọn cổng van (Port): Quyết định dùng cấu hình Full Port hay Reduced Port tùy thuộc vào bài toán lưu lượng.

8. Chọn phương thức vận hành: Vận hành tay gạt thủ công hay tích hợp bộ truyền động điện/khí nén tự động.

Checklist Trước Khi Mua Van bi 2inch

• Xác nhận chính xác thông số quy cách Van bi 2inch.

• Đối chiếu mã quy đổi DN50 với kích thước ống thực tế.

• Kiểm tra kiểu kết nối (ren hay mặt bích).

• Xác minh tiêu chuẩn bước ren hoặc tiêu chuẩn mặt bích (DIN, ANSI, JIS).

• Lựa chọn đúng vật liệu thân van (Body material).

• Kiểm tra vật liệu seat và seal (PTFE, RPTFE).

• Đối chiếu thông số áp suất làm việc (Pressure rating).

• Kiểm tra giới hạn nhiệt độ vận hành tối đa.

• Xác định rõ bản chất lưu chất đi qua van.

• Lựa chọn kiểu cổng van Full port hoặc Reduced port.

• Xác định hình thức vận hành (Manual hay Actuated).

• Yêu cầu nhà cung cấp cung cấp đầy đủ bản vẽ kỹ thuật (Datasheet) và chứng chỉ chất lượng.

Câu Hỏi Thường Gặp Về Van bi 2inch

1. Ball valve 2inch là gì?

Đây là dòng van bi có kích thước danh nghĩa 2 inch, sử dụng cơ chế viên bi xoay 90 độ để đóng mở dòng chảy nhanh chóng trong các hệ thống đường ống.

2. Ball valve 2 inch có phải DN50 không?

Về mặt quy đổi kích thước danh nghĩa, 2 inch tương đương với DN50. Tuy nhiên, kích thước kết nối thực tế cần được kiểm tra kỹ lưỡng theo tiêu chuẩn sản phẩm cụ thể của từng hãng.

3. Van bi 2inch nên dùng ren hay mặt bích?

Việc này phụ thuộc hoàn toàn vào thiết kế hệ thống của bạn. Van ren thích hợp cho các đường ống nhỏ gọn, áp suất vừa, trong khi van mặt bích tối ưu cho hệ thống công nghiệp cần độ chắc chắn và dễ tháo lắp bảo trì.

4. Ball valve 2inch full port là gì?

Full port là thiết kế có đường kính lỗ bi tương đương với đường kính trong của đường ống, giúp hạn chế tối đa hiện tượng sụt áp và cản trở dòng chảy khi van mở hoàn toàn.

5. Van bi 2inch dùng cho nước được không?

Hoàn toàn được. Van bi 2 inch được ứng dụng rất rộng rãi trong các hệ thống dẫn nước sạch, nước kỹ thuật, miễn là vật liệu cấu tạo và gioăng làm kín tương thích tốt với nhiệt độ và áp suất của nguồn nước.

Ball Valve 2inch – Chọn Đúng Cấu Hình Cho Hệ Thống

Việc đầu tư và lắp đặt ball valve 2inch chuẩn kỹ thuật là chìa khóa vàng giúp hệ thống đường ống của bạn vận hành trơn tru, an toàn và bền bỉ theo thời gian. Hãy luôn ghi nhớ nguyên tắc vàng: không lựa chọn van chỉ dựa vào tên gọi hay đường kính đơn thuần, mà phải xem xét toàn diện các yếu tố cốt lõi gồm: kích thước thực tế, kiểu kết nối, vật liệu chế tạo, cấp áp suất, nhiệt độ, đặc tính lưu chất và cấu hình cổng van.
