Van Định Lượng: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong nhiều dây chuyền sản xuất và hệ thống xử lý công nghiệp, việc chỉ thực hiện thao tác đóng hoặc mở đường ống thuần túy là chưa đủ. Kỹ sư vận hành còn cần kiểm soát chính xác lượng lưu chất được cấp vào, duy trì lưu lượng ổn định hoặc trích xuất một thể tích hóa chất chính xác theo đúng yêu cầu nghiêm ngặt của quy trình.

Nếu chọn sai thiết bị, hệ thống sẽ lập tức phát sinh sự cố: lưu lượng cấp chập chờn, định lượng thừa hoặc thiếu dư lượng hóa chất, gây lãng phí nguyên vật liệu và khiến chất lượng sản phẩm đầu ra không đồng đều. Để giải quyết triệt để vấn đề này, valve  định lượng ra đời như một giải pháp cốt lõi. Vlave định lượng là nhóm thiết bị chuyên dụng phục vụ kiểm soát lượng và lưu lượng chất lỏng hoặc khí theo yêu cầu. Hiệu quả vận hành của van phụ thuộc lớn vào cấu tạo, cơ chế điều khiển, áp suất và chênh áp thực tế. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý, sự khác biệt với bơm định lượng và cách lựa chọn tối ưu nhất.

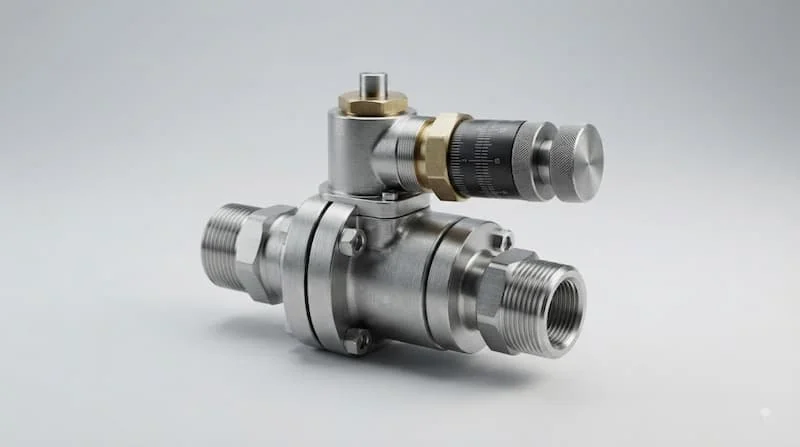

Van định lượng là gì?

Van định lượng là thiết bị kỹ thuật được sử dụng để kiểm soát lượng hoặc lưu lượng lưu chất đi qua đường ống theo một giá trị hoặc chế độ vận hành xác định. Tùy thuộc vào thiết kế, van có thể điều chỉnh bằng tay, kích hoạt bằng tín hiệu điện, khí nén hoặc tích hợp trực tiếp vào hệ thống tự động hóa PLC/SCADA để điều tiết chính xác lượng lưu chất cấp vào quy trình.

Cần lưu ý rằng, thiết bị này không phải lúc nào cũng tự đo đạc trực tiếp thể tích lưu chất. Khả năng kiểm soát chính xác phụ thuộc vào sự phối hợp giữa thiết kế cơ khí và phương pháp điều khiển. Trong các ứng dụng đòi hỏi độ chính xác tuyệt đối, van thường được kết hợp đồng bộ với cảm biến lưu lượng và bộ điều khiển tín hiệu.

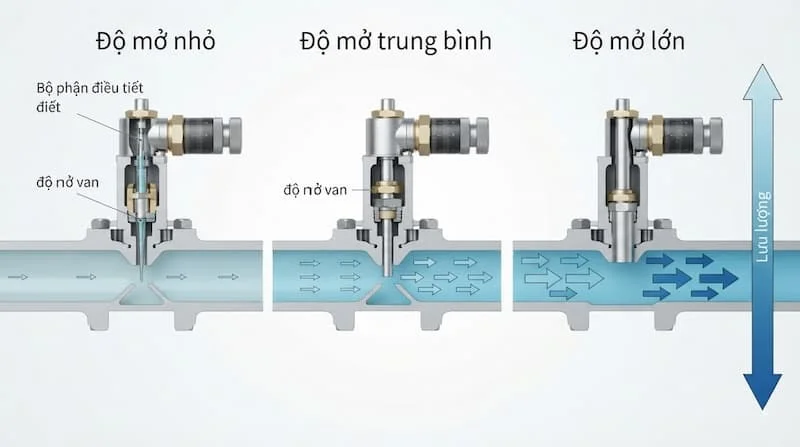

Nguyên lý hoạt động của valve  định lượng

Nguyên lý vận hành của thiết bị dựa trên chuỗi liên kết logic: Tín hiệu/Thiết lập → Cơ cấu điều khiển → Độ mở van → Tiết diện dòng chảy →  Lưu lượng thực tế.

• Khi tăng độ mở: Cơ cấu điều tiết nâng hoặc dịch chuyển khỏi vị trí chỗ ngồi (seat), làm tăng diện tích tiết diện dòng chảy. Lưu lượng chất lỏng đi qua van sẽ tăng lên tương ứng.

• Khi giảm độ mở: Cơ cấu điều tiết tiến gần về phía chỗ ngồi, thu hẹp diện tích thông thủy. Lưu lượng chất lỏng lập tức bị sụt giảm theo thiết lập.

• Khi kết hợp tự động hóa: Bộ điều khiển trung tâm nhận dữ liệu từ cảm biến lưu lượng, sau đó xuất tín hiệu (4-20mA hoặc 0-10V) đến bộ truyền động để tự động hiệu chỉnh độ mở van theo thời gian thực.

Độ chính xác khi định lượng không chỉ nằm ở bản thân van mà còn chịu tác động bởi đặc tính lưu chất, độ nhớt, nhiệt độ và biến động chênh áp ($\Delta P$) giữa đầu vào và đầu ra.

Cấu tạo valve định lượng gồm những bộ phận nào?

Một mô-đun vlave định lượng tiêu chuẩn trong công nghiệp được cấu thành từ 6 bộ phận chính:

• Thân van (Body): Bộ phận bao bọc ngoài cùng, chịu áp lực trực tiếp và tiếp xúc với lưu chất. Thường chế tạo từ inox 316, nhựa UPVC/PVDF hoặc đồng.

• Bộ phận điều tiết (Trim): Dạng kim van (needle), đĩa van hoặc bi van có độ tinh xảo cao, giúp thay đổi diện tích dòng chảy một cách mịn màng.

• Ty van/Trục van (Stem): Truyền lực cơ học từ bộ truyền động xuống bộ phận điều tiết để thay đổi vị trí đóng/mở.

• Bộ truyền động (Actuator): Dùng tay quay tinh chỉnh, bộ truyền động điện (Electric actuator) hoặc bộ truyền động khí nén (Pneumatic actuator).

• Gioăng & Bộ phận làm kín (Seals/Packing): Vật liệu EPDM, FKM hoặc PTFE giúp ngăn rò rỉ lưu chất ra môi trường bên ngoài.

• Bộ định vị & Cảm biến (Positioner/Sensor): Phản hồi chính xác vị trí góc mở van về hệ thống điều khiển trung tâm.

Các loại valve định lượng phổ biến

Phân loại theo cơ chế vận hành giúp kỹ sư dễ dàng lựa chọn thiết bị phù hợp với mức độ tự động hóa của nhà máy:

• Van định lượng điều khiển thủ công: Người vận hành tự điều chỉnh độ mở thông qua vạch chia kích thước trên tay quay. Cấu tạo đơn giản, chi phí thấp, phù hợp với hệ thống cố định lưu lượng.

• Van định lượng điều khiển điện: Sử dụng động cơ bước hoặc Servo. Cho khả năng nhận tín hiệu điều khiển từ xa, điều chỉnh độ mở cực kỳ linh hoạt và mịn màng.

• Van định lượng điều khiển khí nén: Vận hành nhờ áp lực khí nén, tốc độ đóng mở đáp ứng nhanh, đạt tiêu chuẩn an toàn cháy nổ (Chống cháy nổ - Ex).

• Van kim (Needle Valve): Dòng van chuyên dụng cho lưu lượng cực nhỏ nhờ đầu kim thuôn nhọn, cho phép tinh chỉnh chi tiết từng giọt lưu chất.

Những thông số vlave định lượng cần quan tâm

Khi lựa chọn sản phẩm cho dự án, việc đối chiếu đầy đủ các thông số kỹ thuật sẽ quyết định trực tiếp đến tuổi thọ và độ chính xác của toàn hệ thống.

Lưu ý chuyên môn: Không bao giờ chọn vlave định lượng chỉ dựa vào đường kính DN. Cùng một kích thước DN25 nhưng hai hệ thống có chênh áp và độ nhớt lưu chất khác nhau sẽ yêu cầu thiết kế đĩa van và hệ số K_v hoàn toàn khác nhau.

Valve định lượng khác gì van điều tiết và bơm định lượng?

Sự nhầm lẫn giữa ba thiết bị này rất dễ dẫn đến việc thiết kế sai sơ đồ công nghệ. Bảng so sánh dưới đây phân định rõ vai trò của từng loại:

Insight chốt: Van điều tiết không thể coi là valve định lượng chính xác nếu thiếu bộ phản hồi vị trí. Đồng thời, valve định lượng không thể thay thế bơm định lượng trong các hệ thống không có sẵn nguồn áp suất đẩy hoặc cần cấp hóa chất liều lượng siêu nhỏ.

Tại sao độ chính xác của valve định lượng có thể thay đổi?

Trong quá trình vận hành, độ chính xác của van có thể bị lệch khỏi thông số ban đầu do các nguyên nhân kỹ thuật:

• Sự biến động chênh áp (P): Nếu áp suất đầu vào tăng nhưng độ mở van giữ nguyên, lưu lượng đi qua van sẽ tự động tăng lên.

• Thay đổi độ nhớt và nhiệt độ: Lưu chất bị thay đổi nhiệt độ sẽ làm thay đổi độ nhớt, trực tiếp ảnh hưởng đến ma sát ma sát dòng chảy qua khe van.

• Mài mòn cơ học: Hóa chất ăn mòn hoặc cặn bẩn trong lưu chất làm mòn đầu kim/đĩa van, làm rộng khe hở định lượng theo thời gian.

• Sai số từ bộ truyền động: Độ rơ cơ khí của bộ truyền động khiến góc mở thực tế không trùng khớp với tín hiệu điều khiển.

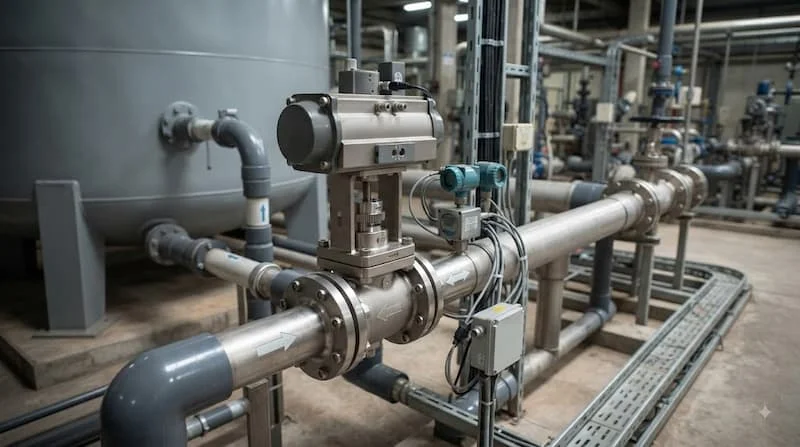

Valve định lượng được sử dụng ở đâu?

Nhờ khả năng làm việc chính xác và dễ tích hợp tự động hóa, thiết bị này phủ sóng trong nhiều ngành công nghiệp:

• Xử lý nước thải & nước cấp: Điều tiết lượng chất trợ lắng (PAC), Polymer hoặc Chlorine đưa vào bể phản ứng.

• Công nghiệp hóa chất & Sơn: Phối trộn dung môi, hóa chất tẩy rửa và phụ gia theo tỷ lệ phần trăm cố định.

• Thực phẩm & Dược phẩm: Định lượng siro, hương liệu, chất chiết xuất trong dây chuyền đóng chai tự động.

• Hệ thống HVAC & Năng lượng: Điều tiết lưu lượng chất tải nhiệt (chiller/boiler) để kiểm soát nhiệt độ chính xác.

Khi nào nên sử dụng valve định lượng?

• NÊN DÙNG khi: Hệ thống đã có sẵn áp suất tạo ra từ bơm tổng; cần điều chỉnh lưu lượng liên tục theo tín hiệu cảm biến (nhiệt độ, pH, độ đục); cần kiểm soát lưu lượng lớn hơn dải làm việc của bơm định lượng.

• NÊN CHỌN THIẾT BỊ KHÁC khi: Hệ thống không có áp suất dâng; cần châm hóa chất đậm đặc với thể tích siêu nhỏ (vài ml/phút) ở áp suất cao→ Trường hợp này bắt buộc dùng bơm định lượng.

Những sai lầm thường gặp khi chọn valve định lượng

• Sai lầm 1: Đồng nhất van điều tiết thông thường với valve định lượng. Van cầu hay van bi điều tiết chỉ có khả năng giảm áp, không có đặc tính lưu lượng tuyến tính để định lượng.

• Sai lầm 2: Bỏ qua biến động chênh áp. Không lắp van điều áp phía trước khiến lưu lượng biến động liên tục khi áp suất đường ống thay đổi.

• Sai lầm 3: Chọn sai vật liệu gioăng. Dùng gioăng EPDM cho đường ống dẫn dầu hoặc dung môi hóa chất khiến gioăng bị trương nở, kẹt cứng ty van.

Cách chọn valve định lượng phù hợp qua 7 bước

1. Xác định tính chất lưu chất: Đo độ nhớt, tính ăn mòn, khả năng có cặn lơ lửng.

2. Tính toán dải lưu lượng (Q_min- Q_max): Xác định lưu lượng danh định cần kiểm soát.

3. Xác định chênh áp (P): Tính toán áp suất đầu vào và áp suất đầu ra mong muốn.

4. Xác định nhiệt độ vận hành: Chọn vật liệu chịu nhiệt cho cả thân van và bộ truyền động.

5. Lựa chọn vật liệu thân & gioăng: Inox 316L cho thực phẩm/dược phẩm, PVDF/PTFE cho hóa chất ăn mòn mạnh.

6. Chọn phương thức điều khiển: Thủ công, khí nén hay động cơ điện tùy thuộc hạ tầng nhà máy.

7. Xác định dung sai độ chính xác: Lựa chọn bộ định vị (Positioner) có độ nhạy phù hợp với yêu cầu bài toán.

Checklist trước khi mua valve định lượng

• Đã xác định đúng loại lưu chất và độ nhớt.

• Đã tính toán hệ số lưu lượng K_v thực tế (không chọn theo DN ống).

• Kiểm tra dải áp suất và chênh áp max/min.

• Kiểm tra vật liệu tiếp xúc có bị ăn mòn bởi lưu chất hay không.

• Xác định đúng loại tín hiệu điều khiển (4-20mA, 0-10V, RS485).

• Yêu cầu nhà cung cấp gửi Datasheet và bản vẽ kích thước chi tiết.

• Kiểm tra chính sách bảo hành và tính sẵn có của phụ tùng thay thế.

Lưu ý khi lắp đặt và vận hành valve định lượng

Trút sạch phoi kim loại và bụi bẩn trong đường ống trước khi đấu nối. Bắt buộc lắp lọc Y (Y-strainer) phía trước van để ngăn rác cặn làm trầy xước đầu kim điều tiết. Khi lắp đặt bộ truyền động điện/khí nén, cần chừa khoảng không gian tối thiểu 30cm để phục vụ công tác hiệu chuẩn và bảo trì định kỳ.

Câu hỏi thường gặp về valve định lượng

1. Van định lượng là gì?

Van định lượng là thiết bị cơ khí hoặc tự động hóa dùng để kiểm soát lượng hoặc lưu lượng lưu chất đi qua đường ống theo các giá trị cài đặt chính xác, phục vụ cho quy trình sản xuất và phối trộn.

2. valve định lượng có phải là bơm định lượng không?

Không. valve định lượng là thiết bị thụ động cần áp suất sẵn có trong đường ống để điều tiết dòng chảy. Trong khi đó, bơm định lượng là thiết bị chủ động vừa tạo áp suất đẩy vừa đo đạc chính xác thể tích lưu chất.

3. valve định lượng có định lượng chính xác tuyệt đối không?

Độ chính xác của van phụ thuộc vào sự ổn định của áp suất hệ thống và chất lượng bộ điều khiển. Khi áp suất đường ống cố định và kết hợp với bộ định vị góc mở cao cấp, van đạt độ chính xác rất cao.

4. valve định lượng có dùng được cho hóa chất ăn mòn không?

Có. Tuy nhiên bạn phải chọn các dòng van chế tạo từ vật liệu chịu ăn mòn chuyên dụng như chất liệu nhựa PVDF, PTFE hoặc hợp kim Titanium, Hastelloy.

5. Làm sao để chọn valve định lượng đúng kích thước?

Bạn không chọn van theo đường kính ống hiện tại mà phải tính toán dựa trên hệ số lưu lượng K_v, dải lưu lượng Q yêu cầu và độ chênh áp P giữa hai đầu van.

Kết luận: Chọn đúng valve định lượng để kiểm soát lưu chất hiệu quả

Sử dụng đúng loại valve định lượng giúp doanh nghiệp tối ưu hóa chi phí hóa chất, đảm bảo chất lượng sản phẩm đồng đều và nâng cao mức độ tự động hóa cho toàn bộ nhà máy. Tuy nhiên, việc lựa chọn không nên chỉ dừng lại ở kích thước DN mà cần đánh giá tổng thể dải lưu lượng, chênh áp, vật liệu và phương thức điều khiển.
