Van Chia Là Gì? Hướng Dẫn Lựa Chọn Và Ứng Dụng Chi Tiết Trong Hệ Thống Đường Ống

Valve chia được sử dụng như thế nào trong hệ thống đường ống?

Một đường ống cấp nước hoặc dẫn khí cần phân phối dòng môi chất đến nhiều hướng khác nhau. Nếu chỉ sử dụng một đường ống thông thường, việc điều hướng và kiểm soát dòng chảy sẽ gặp nhiều khó khăn và hạn chế lớn về mặt vận hành. Từ đó dẫn đến nhu cầu thiết yếu phải sử dụng valve chia trong các hệ thống kỹ thuật hiện đại.

Trong thực tế thi công và vận hành, các kỹ sư thường đối mặt với:

• Nhu cầu phân chia một nguồn cấp duy nhất thành nhiều nhánh làm việc độc lập.

• Nhu cầu đóng/mở linh hoạt từng hướng dòng chảy mà không làm ảnh hưởng đến toàn hệ thống.

• Nhu cầu điều hướng dòng môi chất chính xác theo yêu cầu công nghệ.

Tuy nhiên, không phải hệ thống nào cũng sử dụng cùng một loại thiết bị. Một sai lầm phổ biến của người mua là chỉ chọn van theo đường kính ống mà hoàn toàn bỏ qua các yếu tố quan trọng như tính chất môi chất và áp suất làm việc, dẫn đến rò rỉ, hỏng hóc hoặc không đáp ứng được lưu lượng yêu cầu.

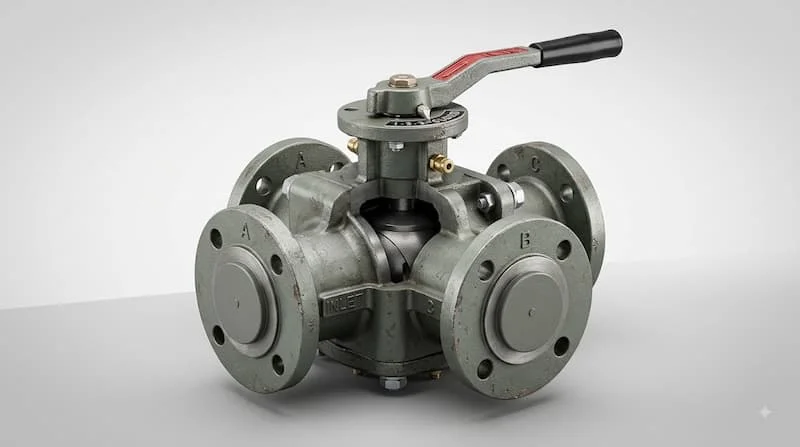

Van chia là gì?

Van chia là thiết bị được lắp đặt trên hệ thống đường ống nhằm phân chia, điều hướng hoặc kiểm soát dòng chảy từ một đường ống sang hai hoặc nhiều hướng khác nhau. Tùy theo thiết kế, thiết bị này có thể có 2 ngả, 3 ngả, 4 ngả hoặc nhiều cổng kết nối, ứng dụng rộng rãi cho nước, khí, dầu hoặc các môi chất công nghiệp phù hợp.

Khái niệm “chia” ở đây không chỉ đơn thuần là tách dòng mà còn bao gồm khả năng điều tiết lưu lượng và cô lập dòng chảy tại các thời điểm khác nhau.

Khác với các phụ kiện tĩnh như tê chia ống, loại van này tích hợp cơ cấu chuyển động bên trong cho phép người vận hành chủ động đóng mở dòng chảy. Không phải lúc nào thiết bị cũng tạo ra các dòng chảy đồng thời; tùy thuộc vào thiết kế cổng và cấu trúc bi/đĩa van, nó có thể vừa chia dòng vừa đóng mở linh hoạt theo từng chu trình làm việc.

Valve chia khác gì với tê chia ống?

Để hiểu rõ lý do tại sao các kỹ sư luôn ưu tiên sử dụng van chuyên dụng thay vì các phụ kiện nối ống thông thường, bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Cấu tạo và nguyên lý hoạt động của Valve chia

Cấu tạo cơ bản

Mỗi dòng sản phẩm từ các nhà sản xuất khác nhau sẽ có đặc điểm riêng, nhưng nhìn chung một thiết bị tiêu chuẩn sẽ bao gồm các bộ phận chính sau:

• Thân van: Khung chịu lực chính, chứa các đường ống dẫn lưu chất.

• Cổng vào & Cổng ra: Các đầu kết nối với đường ống hệ thống (gồm 1 cửa vào và từ 2 cửa ra trở lên).

• Bi/đĩa/cơ cấu đóng mở: Bộ phận cốt lõi định hướng và chặn dòng chảy.

• Trục van: Truyền lực từ bộ phận điều khiển đến cơ cấu đóng mở bên trong.

• Tay gạt hoặc bộ truyền động: Dùng để thao tác vận hành (bằng tay, khí nén hoặc điện).

• Gioăng làm kín: Đảm bảo độ kín khít, chống rò rỉ môi chất ra môi trường ngoài.

• Bộ phận kết nối: Kiểu ren, mặt bích hoặc hàn tùy theo thiết kế.

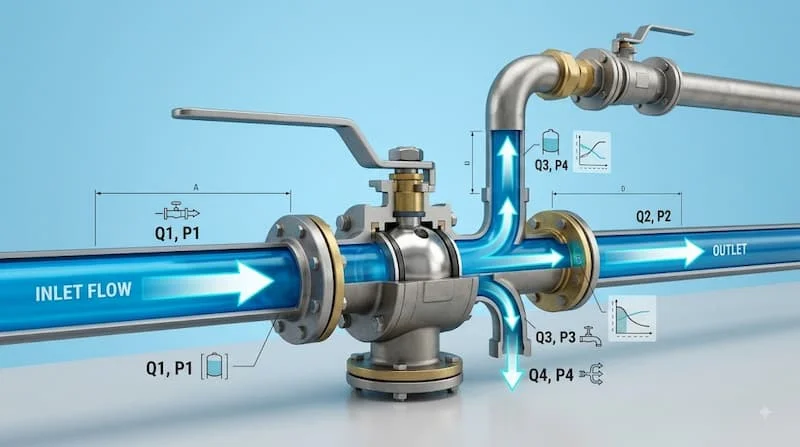

Nguyên lý hoạt động

Dòng môi chất đi từ nguồn vào qua cơ cấu điều khiển, tại đây người vận hành sẽ tác động để lựa chọn hướng dòng đi đến một hoặc nhiều cửa ra theo ý muốn. Ví dụ, đối với loại thông dụng, từ 1 nguồn vào có thể chia thành 2 hoặc 3 hướng khác nhau một cách linh hoạt.

Các loại Valve chia phổ biến hiện nay

Valve chia 2 ngả

Sở hữu cấu tạo đơn giản gồm một đầu vào và một đầu ra, loại này chủ yếu được dùng để đóng/mở dòng chảy. Về mặt kỹ thuật chuyên ngành, loại 2 ngả thực chất thường được gọi là van 2 cửa hoặc van khóa thông thường hơn là “van chia” theo đúng nghĩa phân nhánh.

Valve chia 3 ngả

Đây là nhóm thiết bị được quan tâm nhiều nhất vì gắn liền trực tiếp với nhu cầu chia và điều hướng dòng chảy. Tùy vào cấu trúc bên trong, van 3 ngả được chia thành hai dạng chính:

• Van 3 ngả chữ T: Cho phép dòng chảy đi từ một nguồn ra hai hướng đồng thời hoặc thông nhau giữa các cổng.

• Van 3 ngả chữ L: Thường dùng để chuyển hướng dòng chảy từ một nguồn vào sang một trong hai hướng ra một cách độc lập.

Valve chia 4 ngả và nhiều ngả

Được trang bị nhiều cổng kết nối hơn, loại van này có khả năng điều hướng dòng phức tạp, thường xuất hiện trong các dây chuyền công nghiệp chuyên dụng, hệ thống điều hòa không khí trung tâm hoặc hệ thống tự động hóa cao cấp.

Valve chia nước

Đóng vai trò cốt lõi trong các hệ thống cấp nước sinh hoạt, hệ thống tưới tự động nông nghiệp, hạ tầng dân dụng, hệ thống HVAC và các dây chuyền cấp nước công nghiệp quy mô lớn.

Valve chia khí

Được thiết kế riêng cho hệ thống khí nén, đòi hỏi khắt khe về độ kín tuyệt đối, khả năng chịu áp suất cao, vật liệu chống oxy hóa tốt và tính tương thích hoàn hảo với dòng khí khô hoặc có dầu.

Valve chia bằng đồng, inox, nhựa và gang

Việc lựa chọn vật liệu phụ thuộc hoàn toàn vào môi trường làm việc:

• Đồng: Độ bền cao, kháng khuẩn tốt, giá thành hợp lý, chuyên dùng cho nước sạch và khí nén áp suất vừa.

• Inox (304 / 316): Khả năng chống ăn mòn tuyệt vời, chịu nhiệt và áp suất tốt, phù hợp cho hóa chất, thực phẩm và nước nóng.

• Nhựa (PVC / CPVC): Trọng lượng nhẹ, chống ăn mòn hóa chất cực tốt, giá rẻ, chuyên dùng cho hệ thống xử lý nước thải và hóa chất nồng độ nhẹ.

• Gang: Chịu lực tốt, kích thước lớn, tối ưu chi phí cho các hệ thống công nghiệp nặng và cấp nước đô thị.

Những thông số cần quan tâm khi chọn Valve chia

Kích thước van

Các kích thước phổ biến trên thị trường bao gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 và lớn hơn. Kích thước van phải hoàn toàn tương thích với đường ống thực tế và đáp ứng đúng lưu lượng yêu cầu của hệ thống để tránh hiện tượng sụt áp.

Vật liệu chế tạo

Cần cân nhắc kỹ giữa các dòng vật liệu như đồng, inox 304, inox 316, gang, thép hoặc nhựa tùy thuộc vào đặc tính ăn mòn của môi chất.

Áp suất làm việc

Cần chú ý đến các thông số PN (Pressure Nominal theo tiêu chuẩn châu Âu/ISO) hoặc Class (theo tiêu chuẩn Mỹ ASME/ANSI). Không nên đánh đồng PN và Class vì đây là hai hệ thống tiêu chuẩn đo lường áp suất khác nhau.

Nhiệt độ làm việc

Yếu tố sống còn khi hệ thống vận hành với nước nóng, hơi quá nhiệt, dầu truyền nhiệt hoặc các môi chất có nhiệt độ cao. Cần chọn vật liệu thân van và gioăng làm kín (như PTFE, EPDM, Viton) chịu được dải nhiệt độ thực tế.

Kiểu kết nối

• Kiểu ren: Phù hợp cho đường ống kích thước nhỏ (đến DN50).

• Kiểu mặt bích: Dành cho đường ống kích thước lớn, áp suất cao, dễ tháo lắp bảo dưỡng.

• Kiểu hàn: Độ kín tuyệt đối, chịu áp lực cao, cố định vĩnh viễn.

• Kiểu Clamp: Chuyên dụng cho ngành thực phẩm, dược phẩm đảm bảo tiêu chuẩn vi sinh.

Số lượng cửa và kiểu đường dòng

Thông số quyết định cách thức vận hành: loại 2 ngả, 3 ngả, 4 ngả, kết hợp kiểu đường dòng chữ L hoặc chữ T.

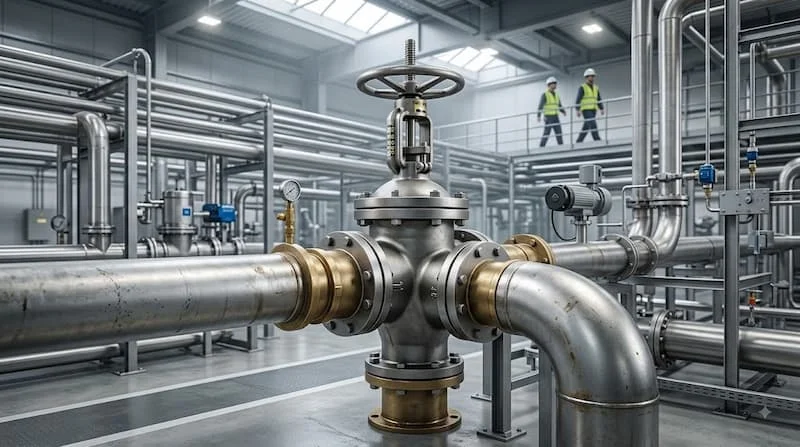

Valve chia được ứng dụng ở đâu?

Hệ thống cấp nước

Đóng vai trò phân nhánh đường ống nước chính thành các nhánh nhỏ cấp cho các khu vực khác nhau trong nhà xưởng, tòa nhà hoặc hệ thống cấp nước dân dụng.

Hệ thống tưới

Giúp chia nguồn nước từ bơm thành nhiều nhánh tưới tự động cho các khu vực vườn khác nhau, dễ dàng kết hợp với các bộ điều khiển hẹn giờ thông minh.

Hệ thống HVAC

Điều hướng dòng nước nóng hoặc nước lạnh trong hệ thống điều hòa không khí trung tâm và các thiết bị trao đổi nhiệt, tối ưu hóa hiệu suất năng lượng.

Hệ thống khí nén

Phân phối dòng khí nén từ máy nén khí trung tâm đến các dây chuyền sản xuất, máy móc công cụ khác nhau một cách ổn định, đảm bảo không bị sụt áp đột ngột.

Hệ thống công nghiệp

Ứng dụng rộng rãi trong các nhà máy sản xuất, hệ thống xử lý nước thải, dây chuyền hóa chất và các hệ thống đường ống công nghệ yêu cầu độ chính xác cao.

Những sai lầm thường gặp khi chọn và lắp Valve chia

• Sai lầm 1: Chỉ chọn theo kích thước. Van size DN50 nhưng không đồng nghĩa với việc nó sẽ phù hợp với lưu lượng và áp suất của mọi hệ thống DN50 khác nhau.

• Sai lầm 2: Không xác định kiểu đường dòng. Đặc biệt với van 3 ngả, thiết kế dạng L và dạng T có chức năng điều hướng hoàn toàn khác nhau; chọn sai có thể khiến dòng chảy đi sai hướng hoặc bị chặn hoàn toàn.

• Sai lầm 3: Bỏ qua áp suất và nhiệt độ. Thiết bị có thể đúng kích thước nhưng nếu thông số giới hạn thấp hơn điều kiện thực tế sẽ dẫn đến biến dạng gioăng, nứt thân van.

• Sai lầm 4: Chọn sai vật liệu. Lắp đặt van vật liệu thông thường vào môi trường hóa chất ăn mòn sẽ nhanh chóng gây hư hỏng chỉ sau một thời gian ngắn vận hành.

• Sai lầm 5: Không kiểm tra kiểu kết nối. Các kiểu kết nối như ren, mặt bích, hàn hay clamp có tiêu chuẩn kỹ thuật riêng, không thể tùy ý thay thế cho nhau nếu không có phụ kiện chuyển đổi.

• Sai lầm 6: Không xác định chiều dòng chảy. Nhiều dòng sản phẩm có thiết kế dòng chảy định hướng nghiêm ngặt; việc lắp ngược chiều có thể làm giảm lưu lượng hoặc phá hỏng cơ cấu bên trong.

Hướng dẫn / Checklist

Checklist chọn Valve chia phù hợp

• Xác định rõ môi chất sử dụng (nước, khí, dầu, hóa chất).

• Xác định áp suất làm việc tối đa của hệ thống.

• Xác định nhiệt độ vận hành thực tế.

• Xác định chính xác đường kính đường ống (DN/Phi).

• Xác định số ngả cần thiết (2, 3, 4 ngả...).

• Lựa chọn đúng kiểu đường dòng L hoặc T nếu dùng van 3 ngả.

• Chọn vật liệu thân van phù hợp với môi trường.

• Chọn vật liệu gioăng làm kín tương thích hóa chất/nhiệt độ.

• Xác định kiểu kết nối đường ống (ren, mặt bích, hàn...).

• Lựa chọn phương thức đóng/mở (tay gạt, điện, khí nén).

• Kiểm tra các tiêu chuẩn kỹ thuật đi kèm.

• Đối chiếu nguồn gốc và thông số kỹ thuật từ nhà sản xuất uy tín.

Lưu ý khi lắp đặt Valve chia

• Vệ sinh sạch sẽ đường ống, loại bỏ hoàn toàn mạt hàn, rác thải trước khi tiến hành lắp đặt.

• Kiểm tra kỹ kích thước và bước ren/mặt bích kết nối.

• Không sử dụng lực siết quá mạnh khi lắp van ren để tránh nứt vỡ chân ren.

• Lắp đặt đúng chiều mũi tên hướng dòng chảy (nếu nhà sản xuất có quy định).

• Đảm bảo luôn có khoảng không gian trống xung quanh để thuận tiện cho việc vận hành, bảo trì và sửa chữa sau này.

• Tiến hành chạy thử và kiểm tra rò rỉ toàn bộ hệ thống sau khi lắp đặt xong.

• Tuyệt đối không vận hành thiết bị vượt quá giới hạn áp suất và nhiệt độ cho phép.

Câu hỏi thường gặp về Valve chia

1. Van chia là gì?

Van chia là thiết bị lắp trên đường ống dùng để phân chia, điều hướng hoặc kiểm soát dòng chảy từ một nguồn sang nhiều hướng khác nhau. Thiết bị này giúp tối ưu hóa hệ thống cấp nước, khí nén và môi chất công nghiệp nhờ khả năng đóng mở linh hoạt.

2. Valve chia 3 ngả dùng để làm gì?

Van 3 ngả dùng để điều hướng dòng chảy giữa các cổng kết nối khác nhau. Loại chữ T cho phép chia dòng đi nhiều hướng đồng thời, trong khi loại chữ L chuyên dùng để chuyển hướng dòng chảy độc lập sang từng nhánh riêng biệt.

3. Valve chia có những loại nào?

Thiết bị được phân loại dựa trên số ngả (2, 3, 4 ngả), môi chất sử dụng (nước, khí, hóa chất), vật liệu chế tạo (đồng, inox, gang, nhựa), kiểu kết nối (ren, mặt bích, hàn) và phương thức vận hành (tay gạt, điều khiển điện/khí nén).

4. Nên chọn Valve chia đồng hay inox?

Việc lựa chọn phụ thuộc vào môi chất và môi trường. Đồng phù hợp với nước sạch dân dụng và khí nén thông thường với chi phí tối ưu. Inox là lựa chọn hoàn hảo cho hệ thống yêu cầu độ bền cao, chống ăn mòn tốt, chịu nhiệt và áp suất lớn như hóa chất hay thực phẩm.

5. Làm sao chọn đúng Valve chia cho đường ống?

Bạn cần tuân thủ thứ tự đánh giá 6 yếu tố cốt lõi: Xác định môi chất → Số ngả cần thiết → Kích thước đường ống → Áp suất làm việc → Nhiệt độ vận hành → Vật liệu và kiểu kết nối phù hợp.

Van chia – Lựa chọn đúng giúp hệ thống vận hành hiệu quả

Việc trang bị và lựa chọn đúng loại van chia đóng vai trò quyết định đến sự ổn định, an toàn và tối ưu của toàn bộ hệ thống đường ống. Thiết bị này không chỉ giúp phân chia và điều hướng dòng chảy một cách chính xác mà còn ngăn ngừa các sự cố rò rỉ, sụt áp không đáng có.

Hãy luôn ghi nhớ nguyên tắc vàng: Không bao giờ chọn thiết bị chỉ dựa vào kích thước đường kính, mà cần phải đối chiếu toàn diện các thông số về môi chất, áp suất, nhiệt độ, số ngả và vật liệu chế tạo.
