Inox Ball Valve: Cẩm Nang Lựa Chọn, Phân Loại và Ứng Dụng Từ Chuyên Gia

Trong hệ thống cấp nước, khí nén, hóa chất hoặc đường ống công nghiệp, van đóng vai trò kiểm soát dòng chảy cốt lõi. Nếu van thường xuyên tiếp xúc với nước, độ ẩm, hóa chất hoặc môi trường có tính ăn mòn, vật liệu van trở thành yếu tố quyết định sự sống còn của toàn hệ thống. Inox ball valve được sử dụng phổ biến nhờ khả năng chống ăn mòn vượt trội, độ bền cơ học cao và thao tác đóng mở nhanh. Tuy nhiên, không phải sản phẩm nào cũng giống nhau, đòi hỏi kỹ sư và nhà đầu tư phải nắm rõ bản chất để tối ưu hóa hiệu suất.

Inox Ball Valve – Giải pháp đóng ngắt dòng chảy nhanh và hiệu quả

Khi hệ thống vận hành liên tục dưới áp lực cao, việc lựa chọn sai thiết bị có thể dẫn đến rò rỉ, ăn mòn thân van hoặc kẹt bi, gây gián đoạn toàn bộ dây chuyền sản xuất. Do đó, việc tìm hiểu sâu về kỹ thuật là vô cùng cần thiết để giải quyết các câu hỏi thực tế:

• Khi nào nên chọn inox 304 và khi nào cần inox 316?

• Nên chọn van kết nối dạng ren, clamp hay mặt bích?

• Các thông số kỹ thuật như DN, PN/Class, nhiệt độ hay áp suất ảnh hưởng thế nào đến tuổi thọ van?

Bài viết này sẽ cung cấp góc nhìn chuyên sâu giúp bạn lựa chọn đúng sản phẩm, đảm bảo tối ưu chi phí lẫn độ an toàn tuyệt đối cho hệ thống.

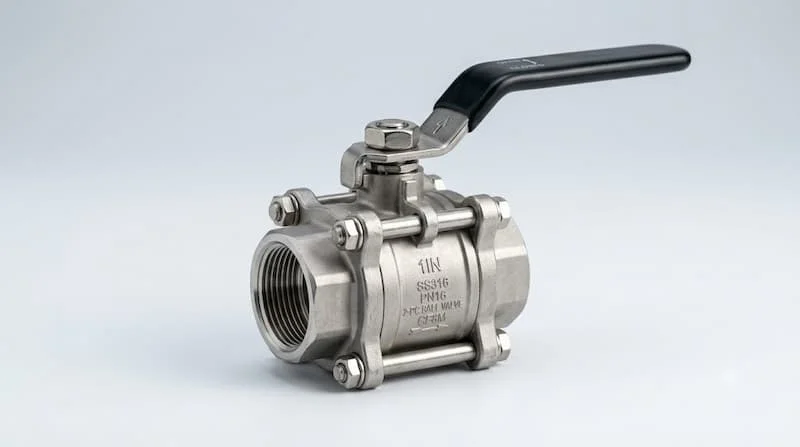

Inox Ball Valve là gì?

Inox ball valve (hay còn gọi là van bi inox) là dòng van công nghiệp được chế tạo chủ yếu từ vật liệu thép không gỉ (stainless steel), sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy. Khi xoay bi một góc 9độ, lỗ trên bi sẽ thẳng hàng với đường ống để cho dòng lưu chất đi qua, hoặc xoay vuông góc để ngăn chặn hoàn toàn dòng chảy.

• Inox tượng trưng cho độ bền, khả năng chống gỉ sét và kháng hóa chất nhờ lớp màng bảo vệ thụ động.

• Ball valve đại diện cho cơ chế vận hành tối ưu, kết hợp hai đặc tính này tạo thành giải pháp hoàn hảo cho các hệ thống khắc nghiệt.

So với van bi đồng (dễ bị ô-xít hóa trong môi trường ẩm) hay van bi nhựa (giới hạn về nhiệt độ và áp suất cao), van bi inox mang lại độ tin cậy và tuổi thọ vượt trội hơn hẳn.

Cấu tạo cơ bản của van bi inox

Một chiếc van bi inox tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van inox: Chịu áp lực chính cho toàn bộ hệ thống, thường đúc từ CF8/CF8M (tương đương 304/316).

• Bi van (Ball): Viên bi rỗng nằm ở trung tâm, đóng vai trò chặn hoặc mở dòng chảy.

• Trục van (Stem): Truyền lực từ tay gạt hoặc bộ truyền động xuống viên bi.

• Gioăng làm kín (Seat & Gasket): Thường làm từ PTFE hoặc Teflon, giúp van kín khít hoàn toàn ở trạng thái đóng.

• Tay gạt hoặc bộ truyền động (Actuator): Dùng để thao tác xoay van bằng tay hoặc tự động hóa bằng khí nén/điện.

• Đầu kết nối: Thiết kế dạng ren, mặt bích hoặc mối hàn để liên kết chắc chắn với đường ống.

Nguyên lý hoạt động của van bi inox

Van bi inox hoạt động dựa trên cơ chế xoay một góc 90 độ (1/4 vòng):

• Trạng thái mở: Lỗ xuyên tâm của viên bi nằm song song và cùng hướng với đường ống, cho phép lưu chất đi qua một cách mượt mà. Khi lựa chọn đúng loại van dạng cửa khẩu lớn (full port), tổn thất áp suất qua van là cực kỳ thấp.

• Trạng thái đóng: Viên bi xoay 90 độ, phần đặc của bi chắn ngang dòng chảy, kết hợp với hệ thống gioăng làm kín tạo độ kín tuyệt đối, ngăn chặn hoàn toàn lưu chất rò rỉ.

Vì sao van bi inox đóng mở nhanh?

Nhờ cơ cấu quay 1/4 vòng tối ưu, người vận hành chỉ cần gạt nhẹ tay gạt hoặc kích hoạt tín hiệu điều khiển là có thể chuyển đổi trạng thái dòng chảy ngay lập tức. Thiết bị này có thể kết hợp linh hoạt với tay gạt cơ học, bộ điều khiển khí nén (pneumatic actuator) hoặc bộ điều khiển điện (electric actuator), trở thành lựa chọn hàng đầu cho các dây chuyền tự động hóa cần đóng ngắt khẩn cấp.

Các loại van bi inox phổ biến hiện nay

Phân loại theo vật liệu inox

• Inox 304 (SUS304): Là vật liệu quốc dân với giá thành hợp lý, khả năng chống ăn mòn tốt trong môi trường nước sạch, khí nén và các hệ thống công nghiệp thông thường.

• Inox 316 (SUS316): Chứa thêm hàm lượng Molypden giúp gia tăng tối đa khả năng chống rỗ bề mặt và kháng hóa chất. Thường được ưu tiên cho ngành dược phẩm, hóa chất và môi trường ven biển có độ muối cao.

Phân loại theo kiểu kết nối

• Van bi inox ren trong / ren ngoài: Phù hợp với hệ thống đường ống kích thước nhỏ (thường từ DN15 đến DN50).

• Van bi inox nối hàn (Socket/Butt weld): Tạo liên kết vĩnh viễn, chịu áp lực cực cao, chống rò rỉ tuyệt đối.

• Van bi inox dạng kẹp (Clamp / Tri-clamp): Chuyên dụng cho ngành thực phẩm, đồ uống và dược phẩm nhờ khả năng tháo lắp vệ sinh nhanh chóng.

• Van bi inox mặt bích (Flanged): Thiết kế chắc chắn cho các đường ống cỡ lớn từ DN50 trở lên, dễ dàng bảo trì và thay thế.

Phân loại theo cấu tạo thân van

• Dạng 1 mảnh (1-piece): Giá thành rẻ, thiết kế gọn, tuy nhiên khó bảo trì và sửa chữa bên trong.

• Dạng 2 mảnh (2-piece): Loại phổ biến nhất hiện nay, cân bằng tốt giữa chi phí và khả năng bảo trì.

• Dạng 3 mảnh (3-piece): Cho phép tháo rời phần thân giữa dễ dàng ngay trên đường ống mà không cần cắt ống, tối ưu cho việc bảo dưỡng định kỳ.

Thông số kỹ thuật cần quan tâm khi chọn Van bi inox

Để chọn đúng thiết bị, kỹ sư cần kiểm tra kỹ lưỡng các thông số sau:

• Kích thước (DN): Xác định đường kính danh nghĩa (ví dụ: DN25, DN50) khớp hoàn toàn với đường ống thực tế.

• Vật liệu chế tạo: Kiểm tra kỹ xem SUS304 hay SUS316 được dùng cho thân, bi và các bộ phận tiếp xúc trực tiếp với lưu chất.

• Kiểu kết nối: Phù hợp với tiêu chuẩn kỹ thuật sẵn có của hệ thống (ren NPT/BSPT, mặt bích JIS/ANSI/DIN).

• Áp suất làm việc (Pressure Rating): Thông qua các chỉ số PN (PN16, PN25, PN40) hoặc Class (150LB, 300LB). Hãy chọn mức áp suất chịu tải cao hơn áp suất vận hành thực tế để dự phòng búa nước.

• Nhiệt độ làm việc: Phụ thuộc vào giới hạn chịu nhiệt của vật liệu thân van và đặc biệt là gioăng làm kín (PTFE, RPTFE hay Graphite).

• Cổng van (Full port hay Reduced port):

  • Full port: Đường kính lỗ bi tương đương ống, giảm thiểu tối đa tổn thất lưu lượng.

  • Reduced port: Lỗ bi nhỏ hơn ống, giúp tiết kiệm chi phí ban đầu nhưng tạo ra độ sụt áp nhỏ dọc đường đi.

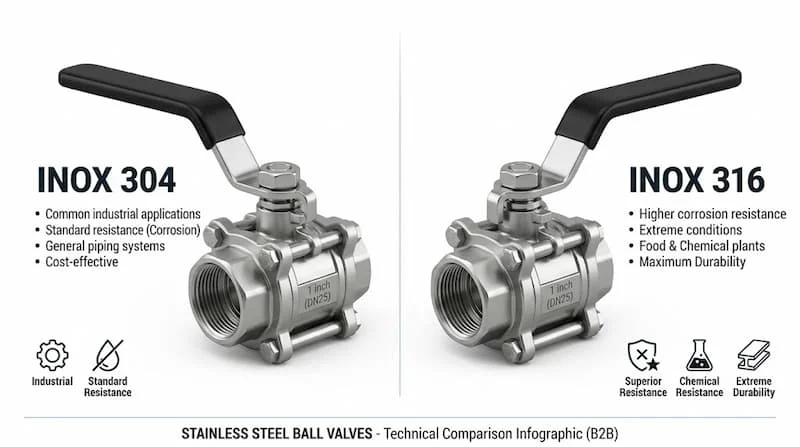

So sánh inox ball valve 304 và inox ball valve 316

Vì sao không nên mặc định inox 316 luôn tốt hơn?

Nhiều người lầm tưởng cứ chọn vật liệu cao cấp nhất là an toàn. Tuy nhiên, nếu hệ thống chỉ dẫn nước sạch thông thường mà dùng inox 316 thì sẽ gây lãng phí ngân sách nghiêm trọng mà không đem lại giá trị kỹ thuật bổ sung nào. Hãy đối chiếu các yếu tố: tính chất lưu chất, nhiệt độ, áp suất, môi trường lắp đặt và ngân sách thực tế để đưa ra quyết định thông minh nhất.

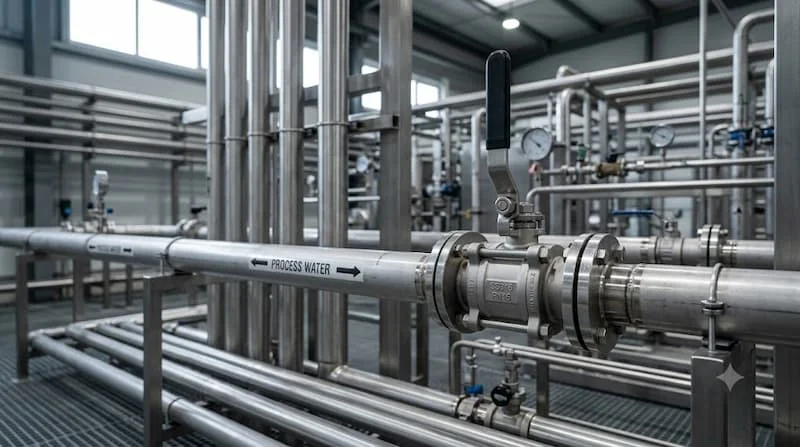

Van bi inox được sử dụng ở đâu?

• Hệ thống nước: Ứng dụng rộng rãi trong trạm bơm nước sạch, hệ thống cấp thoát nước tòa nhà, và mạng lưới xử lý nước cấp công nghiệp.

• Hệ thống khí: Kiểm soát dòng khí nén áp lực cao trong các nhà máy lắp ráp, xưởng cơ khí và tự động hóa.

• Hệ thống hóa chất: Lựa chọn đúng loại vật liệu inox chuyên dụng để ngăn chặn hiện tượng ăn mòn màng van khi vận chuyển axit loãng hoặc dung môi.

• Thực phẩm và đồ uống: Sử dụng dòng van kết nối tri-clamp đạt chuẩn vệ sinh khắt khe, không tích tụ vi khuẩn, an toàn cho dây chuyền sữa, bia, nước giải khát.

• Công nghiệp nặng & HVAC: Lắp đặt trong hệ thống đường ống công nghệ, lò hơi, hệ thống làm mát trung tâm nhờ đặc tính chịu nhiệt và áp lực ổn định.

Những sai lầm thường gặp khi chọn Van bi inox

• Sai lầm 1: Chỉ quan tâm đến kích thước DN. Mua đúng kích thước nhưng bỏ qua áp suất làm việc sẽ dẫn đến tình trạng nứt thân van khi hệ thống bị quá tải áp lực.

• Sai lầm 2: Nghĩ rằng inox 316 dùng được cho mọi loại hóa chất. Một số hóa chất gốc Clo đậm đặc vẫn có thể ăn mòn cả inox 316 nếu không chọn đúng loại hợp kim chuyên biệt hoặc gioăng làm kín tương thích.

• Sai lầm 3: Bỏ qua thông số gioăng (Seat). Thân van là inox nhưng vòng gioăng bên trong bằng cao su kém chất lượng sẽ bị lão hóa, biến dạng dưới nhiệt độ cao và gây rò rỉ.

• Sai lầm 4: Chọn sai kiểu kết nối. Lắp van ren cho đường ống cỡ lớn chịu rung động mạnh có thể làm lỏng chân ren theo thời gian.

• Sai lầm 5: Ham rẻ chọn sản phẩm kém chất lượng. Van giá rẻ thường pha trộn tạp chất, độ dày thành van mỏng, dễ bị bọt khí bên trong cấu trúc kim loại dẫn đến bục vỡ đột ngột.

Hướng dẫn / Checklist

Cách chọn Van bi inox phù hợp cho hệ thống

1. Bước 1: Xác định chính xác loại lưu chất (nước, khí, dầu, hóa chất gì?).

2. Bước 2: Xác định kích thước đường ống và quy cách DN.

3. Bước 3: Đo lường áp suất làm việc tối đa của hệ thống (PN/Class).

4. Bước 4: Khảo sát dải nhiệt độ vận hành thực tế.

5. Bước 5: Lựa chọn vật liệu thân van phù hợp (Inox 304 hoặc Inox 316).

6. Bước 6: Chọn kiểu kết nối tương thích (ren, mặt bích, hàn, clamp).

7. Bước 7: Kiểm tra vật liệu seat, gioăng và các tiêu chuẩn kỹ thuật đi kèm.

FAQ: Câu hỏi thường gặp về Van bi inox

Inox ball valve là gì?

Là dòng van bi làm bằng thép không gỉ, sử dụng bi xoay 90 độ để điều tiết hoặc đóng ngắt nhanh dòng lưu chất đi qua đường ống.

Inox ball valve 304 và 316 khác nhau như thế nào?

Inox 316 chứa Molypden giúp chống ăn mòn hóa chất và môi trường muối tốt hơn, trong khi inox 304 tối ưu chi phí cho các ứng dụng công nghiệp phổ thông.

Van bi inox có dùng cho nước sạch được không?

Hoàn toàn được. Đây là vật liệu an toàn vệ sinh, không thôi nhiễm chất độc hại vào nguồn nước nếu chọn đúng chuẩn kỹ thuật.

Nên chọn van bi ren inox hay van mặt bích?

Van ren thích hợp cho hệ thống có đường kính nhỏ (dưới DN50) và áp suất vừa phải. Van mặt bích dành cho đường ống lớn, yêu cầu độ chắc chắn và dễ tháo lắp bảo trì.

Van bi inox có chịu được hóa chất không?

Có thể, nhưng cần kiểm tra kỹ khả năng tương thích của cả thân van, bi van và gioăng làm kín với loại hóa chất cụ thể trước khi lắp đặt.

Kết luận: Van bi inox – Chọn đúng vật liệu, đúng thông số, đúng ứng dụng

Việc đầu tư một hệ thống đường ống bền vững bắt đầu từ việc lựa chọn đúng thiết bị điều khiển dòng chảy. Nhìn chung, Van bi inox là giải pháp đóng ngắt nhanh chóng, hiệu quả và tối ưu cho mọi ngành công nghiệp. Tuy nhiên, hiệu suất thực tế chỉ được đảm bảo khi bạn cân nhắc kỹ lưỡng các yếu tố về vật liệu, kích thước, áp suất, nhiệt độ và kiểu kết nối thay vì chỉ nhìn vào giá thành ban đầu.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về inox ball valve!
