Hướng Dẫn Chọn Mua Và Ứng Dụng Van Mặt Bích DN100 Chuẩn Kỹ Thuật Cho Mọi Dự Án

Trong hệ thống cấp nước, xử lý nước, PCCC và đường ống công nghiệp, quy cách DN100 đóng vai trò là một trong những kích thước trung tâm kết nối các nhánh lưu chất quan trọng. Tuy nhiên, khi tiến hành lập dự toán hoặc đặt mua thiết bị, việc chỉ yêu cầu chung chung van mặt bích dn 100 thường dẫn đến nhiều rủi ro về tính tương thích kỹ thuật. Cùng một quy cách danh nghĩa, nếu bỏ qua các yếu tố cốt lõi như loại van, vật liệu, cấp áp suất hay tiêu chuẩn kết nối, hệ thống đường ống của bạn có thể gặp sự cố rò rỉ, không khít mặt bích hoặc không đáp ứng được điều kiện vận hành thực tế. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, phân loại sản phẩm, thông số kỹ thuật đến checklist lựa chọn van đường ống DN100 chuẩn xác nhất cho từng công trình.

Vì sao van mặt bích DN 100 được sử dụng phổ biến?

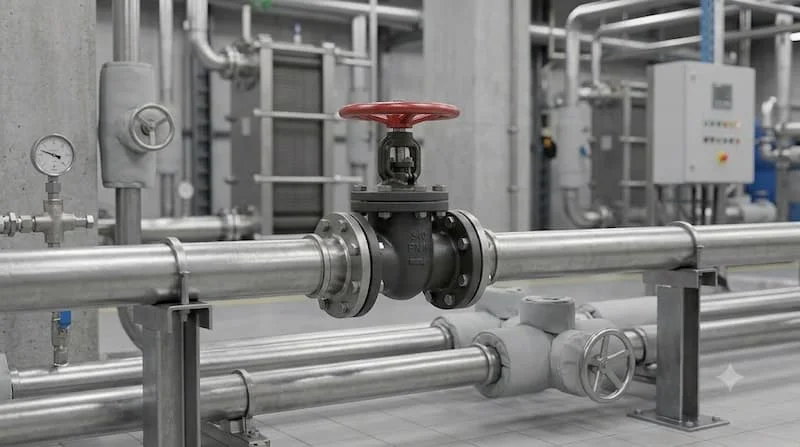

Van mặt bích DN 100 là lựa chọn phổ biến cho đường ống cỡ trung

Trong các hệ thống cấp nước dân dụng, nhà máy xử lý nước, hệ thống phòng cháy chữa cháy (PCCC) và các đường ống công nghiệp quy mô vừa, van mặt bích dn 100 luôn là thiết bị không thể thiếu để kiểm soát dòng chảy.

Tuy nhiên, khi lựa chọn thiết bị, việc chỉ biết thông số “DN100” là chưa đủ để nhà cung cấp chào giá hoặc tiến hành lắp đặt. Người kỹ sư và nhà thầu buộc phải xác định rõ ràng các thông số đi kèm bao gồm:

• Loại van cơ cấu đóng mở

• Vật liệu chế tạo thân van

• Áp suất làm việc tối đa của hệ thống

• Tiêu chuẩn kết nối mặt bích

• Môi chất lưu chất bên trong

• Nhiệt độ vận hành thực tế

Nếu chọn sai tiêu chuẩn mặt bích hoặc cấp áp suất, van sẽ không thể lắp ghép đồng tâm với đường ống, gây ra hiện tượng xì hở áp lực, nứt vỡ bích hoặc nguy hiểm hơn là làm tê liệt toàn bộ dây chuyền sản xuất.

Bài viết này sẽ dẫn dắt bạn đi qua toàn bộ cấu trúc kiến thức từ định nghĩa GEO, nguyên lý hoạt động, phân tích chuyên sâu các dòng sản phẩm, bảng thông số kỹ thuật, phương pháp so sánh vật liệu cho đến hướng dẫn từng bước lựa chọn van đường ống DN100 hiệu quả và tối ưu chi phí nhất.

Van mặt bích DN100 là gì?

Van mặt bích DN100 là dòng thiết bị kiểm soát dòng chảy có kích thước danh nghĩa DN100, sử dụng phương thức kết nối dạng mặt bích (flange) để liên kết chắc chắn với hệ thống đường ống. Trong quy ước kỹ thuật quốc tế, ký hiệu “DN” đại diện cho đường kính danh nghĩa (Diameter Nominal), và DN100 thường được quy đổi tương đương khoảng 4 inch trong cách gọi thông dụng của thợ kỹ thuật.

Tuy nhiên, cần lưu ý rằng DN100 không có nghĩa mọi kích thước thực tế của thân van, đường kính ngoài của ống hay vòng lỗ bulong đều chằn chặn ở con số 100 mm. Kích thước thực tế sẽ phụ thuộc hoàn toàn vào tiêu chuẩn thiết kế chế tạo cụ thể (như JIS, DIN, ANSI hay BS).

Bên cạnh đó, van mặt bích dn100 không chỉ đại diện cho một mẫu van đơn lẻ mà là một nhóm sản phẩm đa dạng bao gồm:

• Van cổng (Gate valve)

• Van bướm (Butterfly valve)

• Van bi (Ball valve)

• Van một chiều (Check valve)

• Van cầu (Globe valve)

• Các dòng van điều khiển tự động bằng điện hoặc khí nén

Nguyên lý hoạt động của van mặt bích DN100

Một điểm quan trọng mà người mua cần nắm vững là “mặt bích” chỉ mô tả hình thức kết nối cơ khí giữa van và ống, hoàn toàn không phải là tên gọi của cơ cấu đóng mở bên trong.

Tùy thuộc vào từng dòng thiết bị cụ thể mà nguyên lý vận hành sẽ có sự khác biệt rõ rệt:

• Van cổng: Sử dụng đĩa van nâng lên hoặc hạ xuống theo phương vuông góc với dòng chảy để đóng mở hoàn toàn.

• Van bướm: Sử dụng đĩa van xoay quanh trục một góc 90 độ để điều tiết hoặc chặn dòng.

• Van bi: Sử dụng viên bi đục lỗ xoay chuyển linh hoạt để mở hoặc khóa đường đi của lưu chất.

• Van một chiều: Tự động đóng mở dựa vào áp lực và hướng di chuyển của dòng chảy, ngăn chặn hiện tượng chảy ngược.

Điểm chung cốt lõi của tất cả các dòng thiết bị này là đều tích hợp hai mặt bích ở hai đầu để kẹp chặt vào hệ thống ống thông qua bu-lông và gioăng làm kín. Do đó, khi tìm mua, bạn bắt buộc phải gọi tên chính xác cấu trúc gồm "loại van + quy cách DN100 + tiêu chuẩn mặt bích", tránh việc chỉ nói chung chung gây nhầm lẫn kỹ thuật.

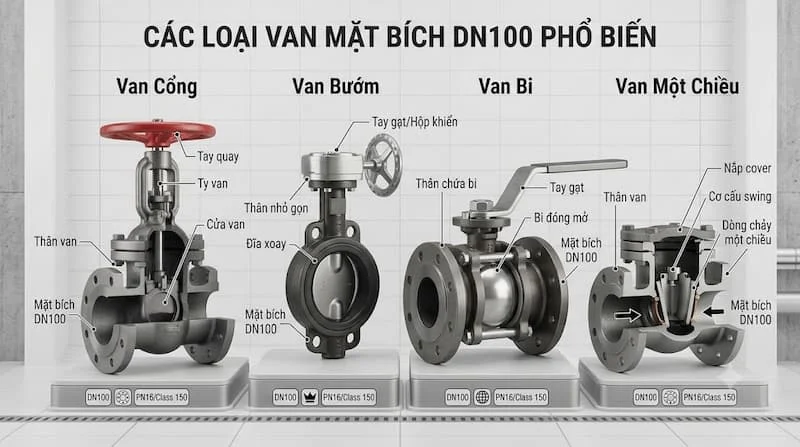

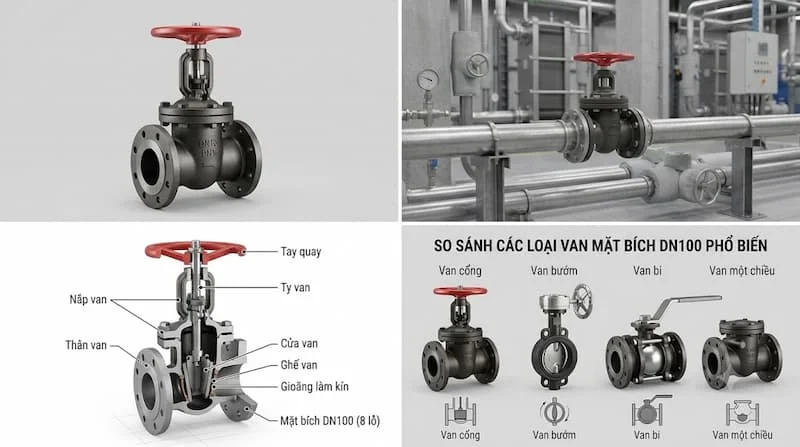

Các loại van mặt bích DN100 phổ biến hiện nay

Thị trường thiết bị đường ống hiện nay cung cấp rất nhiều giải pháp đa dạng thuộc nhóm van mặt bích dn100, phục vụ các mục đích kỹ thuật khác nhau:

Van cổng mặt bích DN100

Dòng van này chuyên dùng để đóng hoặc mở hoàn toàn dòng chảy lưu chất. Nhờ thiết kế khi mở hoàn toàn không cản trở dòng chảy, van cổng giảm thiểu tối đa tổn thất áp suất, rất phù hợp cho các hệ thống cấp nước sạch và trạm xử lý nước quy mô lớn. Người dùng có thể gặp dạng ty chìm gọn gàng hoặc ty nổi dễ quan sát hành trình.

Van bướm mặt bích DN100

Sở hữu thiết kế mỏng gọn, trọng lượng nhẹ hơn đáng kể so với van cổng cùng kích thước DN100, van bướm giúp tiết kiệm không gian lắp đặt tối đa. Đây là lựa chọn ưu tiên cho các hệ thống đường ống có không gian thi công chật hẹp hoặc cần thao tác đóng mở nhanh.

Van một chiều mặt bích DN100

Thiết bị này có nhiệm vụ cho phép dòng lưu chất chuyển động theo một hướng duy nhất, tự động sập kín khi dòng chảy có xu hướng đảo chiều, qua đó bảo vệ các thiết bị đắt tiền như máy bơm nước khỏi hiện tượng búa nước gây hư hỏng.

Van bi mặt bích DN100

Mang lại khả năng đóng mở cực kỳ nhanh chóng và độ kín khít tuyệt đối nhờ cấu trúc viên bi gia công chính xác. Van bi mặt bích thường xuất hiện trong các hệ thống đòi hỏi khả năng cách ly dòng chất lỏng hoặc khí nén với độ tin cậy cao.

Van cầu mặt bích DN100

Khác với van cổng, van cầu có cấu trúc dòng chảy đổi hướng bên trong thân van, mang lại khả năng điều tiết lưu lượng dòng chảy cực kỳ mượt mà và chính xác, thường dùng trong các hệ thống cần kiểm soát lưu lượng tinh vi.

Insight chuyên gia: Người đọc cần nhận thức rõ rằng van mặt bích dn100 là một hệ sinh thái sản phẩm rộng lớn, việc xác định đúng chủng loại van đóng vai trò quyết định đến sự sống còn của toàn bộ hệ thống đường ống.

Thông số kỹ thuật cần quan tâm khi chọn van mặt bích DN100

Để đảm bảo thiết bị mua về khớp hoàn toàn với bản vẽ thiết kế, kỹ sư cần kiểm tra kỹ lưỡng bảng thông số tiêu chuẩn sau:

Lưu ý kỹ thuật quan trọng: DN100 hoàn toàn không đồng nghĩa với đường kính ngoài thực tế chính xác 100 mm của ống. Đây là lỗi kinh điển khiến nhiều người mua nhầm phụ kiện. Ngoài thông số DN100, bạn bắt buộc phải đối chiếu chuẩn tâm lỗ bulong, đường kính vòng chia lỗ và số lượng lỗ trên mặt bích để đảm bảo tính đồng bộ khi thi công.

So sánh van mặt bích DN 100 theo vật liệu

Tùy vào đặc tính ăn mòn và nhiệt độ của môi chất, nhà sản xuất chế tạo van từ các nhóm vật liệu khác nhau:

• Van mặt bích DN 100 bằng gang: Có mức chi phí đầu tư kinh tế, dễ tiếp cận, cực kỳ phổ biến trong các hệ thống cấp nước sạch và công trình hạ tầng đô thị dân dụng.

• Van mặt bích DN 100 bằng inox: Mang lại khả năng chống ăn mòn vượt trội, là lựa chọn lý tưởng cho các môi trường hóa chất, nước thải có tính axit hoặc hệ thống yêu cầu độ sạch cao, tuy nhiên chi phí đầu tư sẽ cao hơn gang.

• Van mặt bích DN 100 bằng thép: Sở hữu cơ tính bền chắc, khả năng chịu áp lực và nhiệt độ cao tùy theo thiết kế, chuyên dùng trong các hệ thống hơi nóng công nghiệp nặng.

Lời khuyên chuyên gia: Không có vật liệu nào là “tốt nhất” cho mọi trường hợp; việc lựa chọn phải dựa trên bài toán tổng hòa giữa môi chất, áp suất, nhiệt độ vận hành và nguồn vốn đầu tư thực tế.

PN10 và PN16 của van mặt bích DN 100 khác nhau thế nào?

Ký hiệu PN (Pressure Nominal) thể hiện mức áp suất danh định chịu đựng được của van tính bằng bar ở điều kiện nhiệt độ tiêu chuẩn. Trong đó, dòng van định mức PN10 chịu được áp suất tối đa 10 bar, còn van PN16 chịu được mức áp suất lên tới 16 bar.

Khi mua van mặt bích dn 100, tuyệt đối không được tự ý thay thế van PN10 bằng van PN16 hoặc ngược lại nếu chưa kiểm tra kỹ lưỡng các cấu phần liên quan trong hệ thống bao gồm:

• Áp suất thực tế của toàn bộ đường ống

• Độ dày và khả năng chịu lực của mặt bích hàn trên ống

• Khả năng chịu nén của gioăng làm kín

• Độ bền kéo của hệ thống bulông, đai ốc siết bích

Nếu hệ thống yêu cầu tiêu chuẩn áp suất PN16 mà bạn tự ý dùng van PN10, nguy cơ bùng nổ mặt bích, xì rò rỉ lưu chất dưới áp lực cao là rất lớn. Hãy luôn tra cứu kỹ Catalogue hoặc bảng thông số kỹ thuật (Datasheet) chính hãng từ nhà sản xuất trước khi quyết định chốt đơn hàng.

Tại sao cùng là van mặt bích DN 100 nhưng giá lại khác nhau?

Hiện tượng lệch giá đáng kể giữa các đơn vị cung cấp thiết bị DN100 trên thị trường xuất phát từ nhiều nguyên nhân khách quan:

1. Chủng loại van: Van bi hay van điều khiển tự động chắc chắn có giá trị cao hơn nhiều so với van bướm hoặc van cổng thông thường.

2. Vật liệu chế tạo: Thân van đúc bằng gang xám, gang dẻo, inox 304 hay inox 316 có chi phí nguyên liệu thô khác biệt hoàn toàn.

3. Cấp áp suất: Van chịu áp suất lớn PN25 hoặc Class 150 đòi hỏi tiêu chuẩn đúc dày hơn so với dòng PN10.

4. Tiêu chuẩn mặt bích và thương hiệu: Các thương hiệu lớn từ châu Âu, Nhật Bản, Hàn Quốc có giá cao hơn các dòng sản phẩm phổ thông nhờ kiểm định chất lượng khắt khe và độ bền vượt trội.

5. Nguồn gốc xuất xứ và phụ kiện: Hàng chính hãng có đầy đủ chứng chỉ chất lượng CO/CQ, chế độ bảo hành dài hạn và chi phí vận chuyển đi kèm sẽ cấu thành mức giá tương xứng.

Do đó, không thể áp dụng một mức giá chung cho tất cả các sản phẩm mang tên van mặt bích dn 100 nếu chưa làm rõ các thông số kỹ thuật cốt lõi.

Van mặt bích DN 100 được sử dụng ở đâu?

Sự linh hoạt trong thiết kế giúp dòng sản phẩm kích thước DN100 phủ sóng rộng rãi khắp các lĩnh vực kinh tế kỹ thuật trọng điểm:

Hệ thống cấp nước

• Trạm bơm cấp nước sạch sinh hoạt đô thị.

• Mạng lưới đường ống phân phối nước sạch quy mô lớn cho khu dân cư, đô thị mới.

Hệ thống PCCC

• Các tuyến ống chính và nhánh phân phối nước chữa cháy tại các tòa nhà cao tầng, khu công nghiệp.

• Lưu ý: Thiết bị phục vụ PCCC bắt buộc phải lựa chọn sản phẩm đạt tiêu chuẩn kiểm định an toàn phòng cháy theo quy định hiện hành.

Xử lý nước thải

• Các nhà máy xử lý nước thải tập trung, hệ thống lọc sinh học.

• Đường ống công nghệ dẫn lưu chất có tính ăn mòn hoặc chứa cặn.

Nhà máy và hệ thống công nghiệp

• Hệ thống điều hòa không khí trung tâm (HVAC) trong các cao ốc văn phòng, trung tâm thương mại.

• Đường ống công nghệ tuần hoàn nước làm mát trong nhà máy sản xuất.

• Các hệ thống khí nén công nghiệp hoặc hơi nóng nhà xưởng khi lựa chọn đúng vật liệu gang, thép hoặc inox phù hợp.

Những sai lầm thường gặp khi mua van mặt bích DN 100

Quá trình thu mua thiết bị cho dự án thường vướng phải những sai lầm phổ biến sau đây, gây thiệt hại lớn về tài chính và tiến độ thi công:

• Chỉ cung cấp thông tin chung chung “mua van DN100” mà không nói rõ chủng loại van (cổng, bướm hay bi).

• Nhầm lẫn kích thước danh nghĩa DN100 với đường kính ngoài thực tế chính xác 100 mm của đường ống.

• Không kiểm tra cấp áp suất làm việc (bỏ qua thông số PN10, PN16 hay Class tương ứng).

• Không đối chiếu tiêu chuẩn mặt bích (ví dụ mua nhầm bích tiêu chuẩn JIS 10K trong khi đường ống hàn bích DIN PN16).

• Lựa chọn vật liệu thân van chỉ dựa vào tiêu chí giá rẻ mà bỏ qua tính chất ăn mòn của môi chất.

• Không xác định rõ nhiệt độ và áp suất vận hành thực tế của hệ thống.

• Ham rẻ mua phải hàng trôi nổi không rõ nguồn gốc, thiếu catalogue kỹ thuật và không có chế độ bảo hành.

• Không kiểm tra không gian vật lý xung quanh, dẫn đến việc mua van có kích thước cồng kềnh không thể lắp đặt vào khoảng trống chật hẹp trên tuyến ống.

Cách chọn van mặt bích DN 100 phù hợp

Để đảm bảo quy trình thu mua diễn ra suôn sẻ và chính xác tuyệt đối, bạn hãy tuân thủ quy trình chuẩn 7 bước sau:

• Bước 1: Xác định kích thước danh nghĩa → Đảm bảo quy chuẩn là DN100.

• Bước 2: Xác định chủng loại van → Lựa chọn van cổng, van bướm, van bi, van một chiều hay van cầu tùy theo mục đích đóng mở hay điều tiết dòng chảy.

• Bước 3: Xác định môi chất lưu chất → Làm rõ chất lỏng là nước sạch, nước thải, hóa chất, dầu hay khí nén, hơi nóng.

• Bước 4: Xác định áp suất và nhiệt độ làm việc → Đánh giá mức áp suất định mức PN10, PN16, PN25 hoặc Class 150 cùng giới hạn nhiệt độ của hệ thống.

• Bước 5: Lựa chọn vật liệu thân van → Quyết định dùng gang, gang dẻo, inox 304/316 hay thép carbon chịu lực.

• Bước 6: Kiểm tra tiêu chuẩn kết nối mặt bích → Đối chiếu tương thích chuẩn JIS, DIN, BS hay ANSI/ASME của hệ thống ống sẵn có.

• Bước 7: Kiểm tra hồ sơ kỹ thuật sản phẩm → Yêu cầu nhà cung cấp cung cấp đầy đủ Catalogue thông số, nguồn gốc xuất xứ rõ ràng, chứng chỉ CO/CQ (nếu dự án yêu cầu) và chính sách bảo hành chính hãng.

Checklist trước khi lắp đặt van mặt bích DN 100

Trước khi đưa thiết bị vào liên kết lắp ráp tại công trường, đội ngũ kỹ thuật cần kiểm tra kỹ danh mục các hạng mục sau:

• Đã kiểm tra đúng kích thước danh nghĩa DN100.

• Đã kiểm tra đúng chủng loại van theo thiết kế bản vẽ.

• Đã xác nhận chuẩn xác tiêu chuẩn mặt bích kết nối hai đầu.

• Đã kiểm tra cấp áp suất định mức phù hợp với hệ thống ống.

• Đã kiểm tra chiều mũi tên hướng dòng chảy (đối với van một chiều hoặc van có yêu cầu chiều dòng chảy).

• Đã lắp đặt gioăng làm kín (gasket) chuyên dụng giữa hai mặt bích.

• Đã kiểm tra tình trạng bu-lông, đai ốc, siết lực đều tay theo hình chữ thập để tránh kênh bích.

• Đã căn chỉnh mặt bích đường ống và mặt bích van nằm hoàn toàn đồng tâm.

• Đã gia cố giá đỡ đường ống hợp lý, không để trọng lượng đường ống đè nặng trực tiếp lên thân van.

• Đã tiến hành thử áp lực / thử kín hệ thống theo đúng tiêu chuẩn kỹ thuật đề ra sau khi hoàn tất thi công.

• Đã kiểm tra thao tác đóng mở cơ học trơn tru của van trước khi chính thức đưa vào vận hành thương mại.

Câu hỏi thường gặp về van mặt bích DN 100

1. Van mặt bích DN100 là gì?

Van mặt bích DN100 là thuật ngữ chỉ các dòng van công nghiệp có kích thước danh nghĩa DN100, sử dụng kiểu kết nối mặt bích ở hai đầu để liên kết chắc chắn với hệ thống đường ống.

2. Kích thước DN100 tương đương bao nhiêu inch?

Quy cách DN100 thường được quy đổi theo kích thước danh nghĩa tương đương khoảng 4 inch trong hệ thống đo lường thông dụng, tuy nhiên kích thước cơ khí thực tế cần tra cứu theo tiêu chuẩn chế tạo ống cụ thể.

3. Van mặt bích DN100 bao gồm những chủng loại nào?

Các dòng sản phẩm phổ biến trên thị trường hiện nay bao gồm van cổng, van bướm, van bi, van một chiều và van cầu thiết kế kết nối mặt bích DN100.

4. Nên chọn mua van mặt bích DN 100 bằng chất liệu gang hay inox?

Việc lựa chọn phụ thuộc hoàn toàn vào đặc tính môi chất bên trong đường ống, mức độ ăn mòn, áp suất vận hành, nhiệt độ và ngân sách đầu tư của dự án. Không nên chọn mua chỉ dựa trên cảm tính hoặc giá thành rẻ.

5. Khi mua van mặt bích DN100 cần cung cấp những thông tin gì để nhận báo giá chính xác?

Quý khách nên cung cấp đầy đủ các thông số gồm: chủng loại van, quy cách DN100, vật liệu chế tạo, mức áp suất PN/Class, tiêu chuẩn mặt bích, môi chất sử dụng, nhiệt độ, kiểu vận hành và tổng số lượng đơn hàng.

Chọn đúng van mặt bích DN100 để đảm bảo hiệu quả vận hành

Tổng kết lại, van mặt bích dn100 không chỉ đơn thuần là một thiết bị đóng mở thông thường mà là một nhóm giải pháp kỹ thuật đa dạng được ứng dụng rộng rãi trong hàng loạt hệ thống đường ống hạ tầng trọng điểm. Quy cách DN100 chỉ là một phần thông tin cơ bản; để đảm bảo hệ thống vận hành trơn tru, bền bỉ và không xảy ra sự cố rò rỉ, bạn cần đánh giá đồng thời cấu trúc loại van, vật liệu, cấp áp suất, tiêu chuẩn mặt bích, đặc tính môi chất và nhiệt độ làm việc thực tế. Tuyệt đối không nên chọn mua thiết bị chỉ dựa vào mức giá rẻ hoặc nhắm mắt chọn đại theo kích thước danh nghĩa.
