DN25 Globe Valve Là Gì? Cẩm Nang Lựa Chọn và Ứng Dụng Chuyên Sâu

DN25 Globe Valve Phù Hợp Với Hệ Thống Nào?

Trong hệ thống đường ống công nghiệp và dân dụng, việc chọn đúng kích thước van chưa bao giờ chỉ dựa vào đường kính ống đơn thuần. Các kỹ sư luôn phải xét đến mục đích sử dụng, bản chất lưu chất, áp suất làm việc và khả năng điều tiết dòng chảy.

Một hệ thống có đường ống DN25 không đồng nghĩa với việc mọi loại van mang nhãn DN25 đều có thể lắp đặt và vận hành tối ưu.

Đây chính là lúc van cầu DN25 thể hiện vai trò đặc thù. Khác với các dòng van chặn thông thường, van cầu được thiết kế tối ưu khi hệ thống cần thực hiện đồng thời hai nhiệm vụ: đóng/mở và đặc biệt là điều tiết lưu lượng dòng chảy. Với kích thước danh nghĩa DN25 phổ biến, thiết bị này hiện diện trong rất nhiều hệ thống kỹ thuật khác nhau.

Tuy nhiên, để đạt hiệu suất vận hành cao nhất, việc kiểm tra kỹ lưỡng tiêu chuẩn kết nối, áp suất chịu tải và các thông số kỹ thuật thực tế là điều kiện bắt buộc trước khi đưa ra quyết định đầu tư.

DN25 Globe Valve Là Gì?

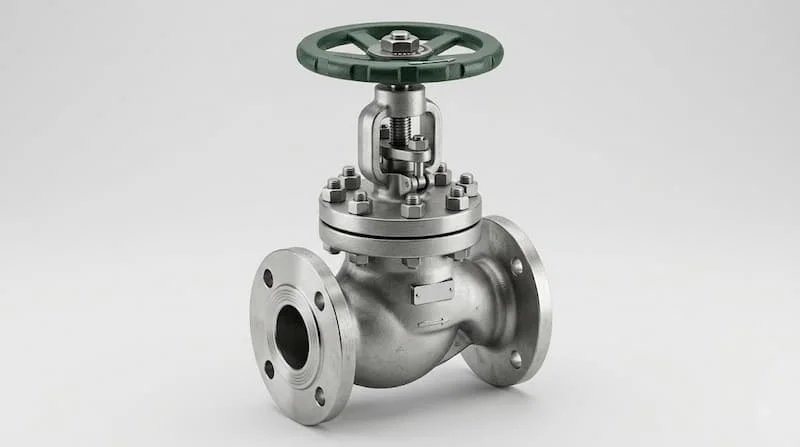

DN25 globe valve là dòng van cầu có kích thước danh nghĩa DN25, được thiết kế chuyên dụng để kiểm soát dòng chảy chất lỏng hoặc khí trong đường ống. Cấu trúc bên trong của van sử dụng cơ cấu đĩa van chuyển động tịnh tiến theo phương vuông góc với mặt ghế van (seat) để đóng, mở hoặc tiết lưu dòng chảy.

Cần lưu ý rằng DN25 chỉ là kích thước danh nghĩa (Nominal Diameter), không phản ánh chính xác 100% đường kính trong hay đường kính ngoài thực tế của mọi loại ống.

Để hiểu rõ hơn về thiết bị này, chúng ta cần làm rõ các khái niệm cốt lõi:

• DN (Diameter Nominal): Ký hiệu quy ước quốc tế dùng cho kích thước danh nghĩa của các chi tiết trong hệ thống ống nước, van và phụ kiện.

• DN25: Kích thước danh nghĩa quy đổi tương đương với đường ống có đường kính khoảng 1 inch (27mm đến 34mm tùy theo tiêu chuẩn ống).

• Globe valve (Van cầu): Loại van có thân hình cầu hoặc bầu, nổi trội về khả năng điều tiết dòng chảy nhờ hành trình đĩa van di chuyển điều chỉnh tiết diện đi qua.

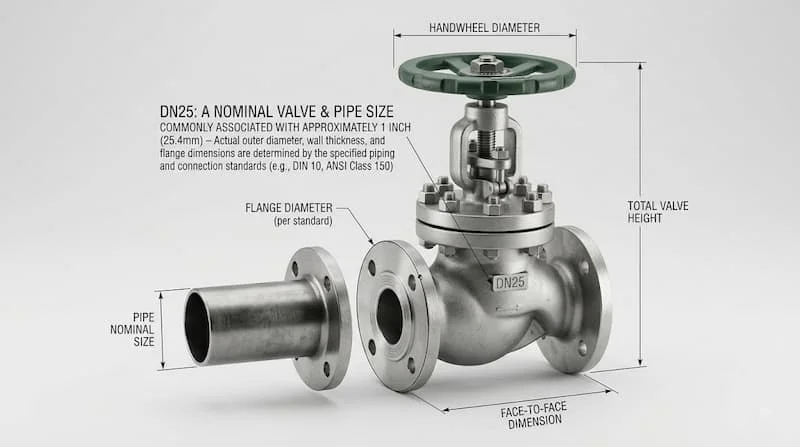

Van cầu DN25 Có Phải Van 1 Inch Không?

Đây là câu hỏi kỹ thuật rất quan trọng đối với các kỹ sư mua hàng. Trên thực tế, van cầu DN25 thường được quy đổi gần đúng với kích thước 1 inch.

Tuy nhiên, bạn không nên mặc định kích thước thực tế của van sẽ khớp tuyệt đối với mọi loại đường ống trên thị trường. Quá trình lựa chọn luôn đòi hỏi việc kiểm tra đồng thời:

• Tiêu chuẩn sản xuất ống (BS, DIN, ANSI, JIS).

• Kiểu kết nối (ren hay mặt bích).

• Dung sai gia công từ nhà sản xuất.

Cấu Tạo Của van cầu DN25

Valve Body – Thân van

Thân van là bộ phận chịu lực chính, chứa toàn bộ các chi tiết bên trong và trực tiếp tiếp xúc với lưu chất. Vật liệu thân van quyết định độ bền, khả năng chịu áp suất và nhiệt độ của toàn bộ thiết bị.

Disc – Đĩa van

Đĩa van là bộ phận di chuyển trực tiếp để chặn hoặc điều tiết dòng chảy. Hình dạng của đĩa van thường được thiết kế dạng côn hoặc Plug để tối ưu hóa khả năng kiểm soát lưu lượng.

Seat – Ghế van

Ghế van tạo ra bề mặt làm kín cố định khi tiếp xúc với đĩa van, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất khi van đóng kín.

Stem – Ty van

Ty van là trục truyền động nối từ tay quay hoặc bộ truyền động đến đĩa van, chịu lực kéo/nén lớn trong quá trình vận hành đóng mở.

Bonnet

Nắp van nằm phía trên thân van, đóng vai trò bao phủ, bảo vệ cơ cấu làm kín bên trong và ngăn ngừa rò rỉ lưu chất ra môi trường ngoài.

Handwheel

Tay quay là bộ phận cơ học cho phép vận hành thủ công dễ dàng ở các phiên bản manual globe valve.

Nguyên Lý Hoạt Động Của van cầu DN25

• Khi mở hoàn toàn: Ty van nâng đĩa van rời khỏi ghế van, tạo ra khoảng trống tối đa giúp tiết diện dòng chảy tăng lên, cho phép lưu chất đi qua van với lưu lượng lớn nhất.

• Khi đóng: Ty van hạ đĩa van áp sát vào ghế van, làm giảm tiết diện dòng chảy về mức 0 và ngăn chặn hoàn toàn dòng lưu chất dịch chuyển.

• Khi điều tiết: Đĩa van được giữ ở một vị trí trung gian bất kỳ. Nhờ thiết kế dòng chảy đổi hướng phức tạp bên trong thân van, globe valve tạo ra sự suy giảm áp lực có kiểm soát, giúp điều chỉnh lưu lượng qua đường ống một cách chính xác.

Các Loại van cầu DN25 Phổ Biến

Phân loại theo vật liệu

• Cast iron DN25 globe valve: Thường dùng cho hệ thống nước sạch, PCCC áp suất vừa phải.

• Carbon steel DN25 globe valve: Phù hợp với hệ thống hơi nóng, dầu truyền nhiệt có áp suất và nhiệt độ cao.

• Stainless steel DN25 globe valve: Dành cho hóa chất, thực phẩm, dược phẩm nhờ khả năng chống ăn mòn vượt trội.

Phân loại theo kiểu kết nối

• Threaded DN25 globe valve: Kết nối ren gọn nhẹ, thích hợp cho hệ thống dân dụng hoặc công nghiệp nhẹ.

• Flanged DN25 globe valve: Kết nối mặt bích chắc chắn, dễ dàng tháo lắp và bảo trì trong công nghiệp nặng.

Phân loại theo phương thức vận hành

• Vận hành thủ công (Manual bằng tay quay).

• Vận hành tự động bằng khí nén (Pneumatic) hoặc điện (Electric).

Thông Số Kỹ Thuật van cầu DN25 Cần Kiểm Tra

Van cầu DN25 So Với Gate Valve Và Ball Valve

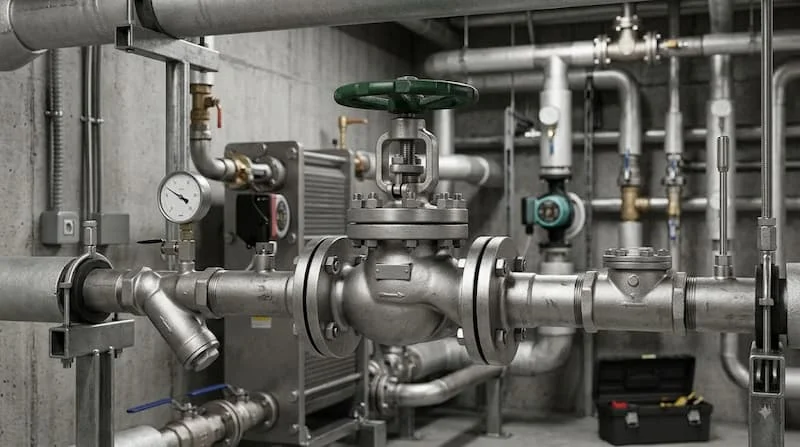

Van cầu DN25 Được Ứng Dụng Ở Đâu?

• Hệ thống cấp nước và tòa nhà (HVAC): Dùng để điều chỉnh lưu lượng nước nóng, nước lạnh cho các nhánh đường ống nhỏ.

• Hệ thống hơi công nghiệp: Kiểm soát dòng chảy hơi bão hòa tại các trạm phân phối nhờ khả năng chịu nhiệt tốt của vật liệu thép hoặc inox.

• Hệ thống xử lý hóa chất: Các dòng van làm từ vật liệu chống ăn mòn cao giúp kiểm soát dòng chất lỏng ăn mòn một cách an toàn.

Khi Nào Nên Sử Dụng van cầu DN25?

Bạn nên ưu tiên sử dụng thiết bị này khi hệ thống cần điều chỉnh lưu lượng linh hoạt, kiểm soát dòng chảy tương đối chính xác và vận hành trong giới hạn nhiệt độ, áp suất cho phép của nhà sản xuất. Ngược lại, nếu mục đích duy nhất là đóng mở nhanh với tổn thất áp suất tối thiểu, bạn nên cân nhắc van bi hoặc van cổng.

Những Sai Lầm Khi Chọn van cầu DN25

• Sai lầm 1: Nhầm lẫn kích thước danh nghĩa DN25 với kích thước đo thực tế của đường ống.

• Sai lầm 2: Chỉ tập trung vào giá thành mà bỏ qua thông số áp suất (pressure rating), dẫn đến tình trạng nứt vỡ thân van khi vận hành quá tải.

• Sai lầm 3: Bỏ qua đặc tính lưu chất, chọn sai vật liệu gioăng và đĩa van gây rò rỉ chỉ sau thời gian ngắn sử dụng.

HƯỚNG DẪN / CHECKLIST

Cách Chọn van cầu DN25 Phù Hợp

Thực hiện quy trình 7 bước chuẩn kỹ thuật:

1. Xác định lưu chất: Nước, hơi nóng, khí nén hay hóa chất?

2. Xác định kích thước: Kiểm tra thông số DN25 và ren/bích thực tế.

3. Xác định áp suất: Chọn đúng cấp áp PN16, PN25 hoặc Class 150.

4. Xác định nhiệt độ: Đảm bảo giới hạn nhiệt của van cao hơn nhiệt độ vận hành tối đa.

5. Chọn vật liệu: Đồng bộ vật liệu thân van, đĩa van và ghế van với môi trường làm việc.

6. Chọn kiểu kết nối: Lựa chọn kiểu nối ren hay mặt bích phù hợp thiết kế đường ống sẵn có.

7. Kiểm tra Datasheet: Yêu cầu bản vẽ kỹ thuật chi tiết từ nhà cung cấp trước khi tiến hành đặt hàng.

Checklist Trước Khi Mua van cầu DN25

• Xác nhận chính xác kích thước danh nghĩa DN25.

• Kiểm tra tiêu chuẩn ren hoặc kích thước tâm lỗ mặt bích.

• Kiểm tra vật liệu chế tạo thân van và seat.

• Đối chiếu áp suất và nhiệt độ làm việc tối đa.

• Xác minh loại lưu chất và tính tương thích hóa học.

• Yêu cầu tài liệu kỹ thuật, catalogue và chứng chỉ chất lượng (CO/CQ) từ nhà phân phối.

Câu Hỏi Thường Gặp Về van cầu DN25

1. DN25 globe valve là gì?

Đây là dòng van cầu kích thước DN25 chuyên dùng để kiểm soát, đóng mở và điều tiết lưu lượng dòng chảy trong hệ thống đường ống công nghiệp.

2. Van cầu DN25 tương đương bao nhiêu inch?

Kích thước DN25 tương đương với khoảng 1 inch. Tuy nhiên, kích thước kết nối thực tế còn phụ thuộc vào tiêu chuẩn ren hoặc mặt bích của từng hãng sản xuất.

3. Van cầu DN25 có điều tiết được lưu lượng không?

Có. Thiết kế đĩa van và ghế van vuông góc giúp van cầu trở thành lựa chọn tối ưu nhất cho việc tiết lưu và điều chỉnh lưu lượng dòng chảy.

4. Van cầu DN25 bằng inox có tốt hơn van thép không?

Không có loại nào tuyệt đối tốt hơn. Inox ưu việt về chống ăn mòn và hóa chất, trong khi thép carbon chịu nhiệt độ và áp suất cao tốt hơn. Việc lựa chọn phụ thuộc hoàn toàn vào đặc thù hệ thống của bạn.

5. Van cầu DN25 khác DN25 gate valve thế nào?

Globe valve chuyên dùng cho điều tiết lưu lượng và dòng chảy thường xuyên thay đổi, trong khi gate valve chỉ phù hợp cho việc đóng/mở hoàn toàn (isolation).

KẾT LUẬN Van cầu DN25 – Chọn Đúng Van, Đúng Hệ Thống

Việc lựa chọn chính xác Van cầu DN25 đóng vai trò quyết định đến sự ổn định, an toàn và tuổi thọ của toàn bộ hệ thống đường ống. Từ việc nắm vững kích thước danh nghĩa DN25, hiểu rõ đặc tính cấu tạo, cho đến việc đối chiếu chặt chẽ các thông số về áp suất, nhiệt độ và vật liệu – tất cả đều là chìa khóa giúp tối ưu hóa chi phí vận hành.
