Van Khoá Ống Nước: Cẩm Nang Toàn Diện Về Lựa Chọn, Cấu Tạo Và Ứng Dụng

Van Khoá Ống Nước Giúp Kiểm Soát Dòng Chảy Như Thế Nào?

Khi một đường ống nước xảy ra sự cố rò rỉ đột ngột hoặc khi bạn cần sửa chữa thiết bị vệ sinh, việc thiếu một chiếc van khoá nước ở vị trí phù hợp sẽ biến mọi việc trở thành thảm họa. Thay vì chỉ cô lập được một khu vực, bạn buộc phải ngắt toàn bộ nguồn nước của cả hệ thống, gây gián đoạn sinh hoạt hoặc hoạt động sản xuất.

Trong nhiều trường hợp vận hành thực tế, việc kiểm soát dòng chảy đòi hỏi các yêu cầu khắt khe hơn rất nhiều:

• Ngắt một nhánh đường ống độc lập.

• Cô lập thiết bị khi bảo trì định kỳ.

• Kiểm soát lưu lượng và đóng/mở nguồn cấp cho từng khu vực cụ thể.

Đây chính là sứ mệnh cốt lõi của các dòng van khoá nước. Tuy nhiên, trên thị trường hiện nay có rất nhiều dòng sản phẩm như van bi, van cổng, van cầu hay van bướm. Mỗi loại sở hữu đặc điểm kỹ thuật và phạm vi ứng dụng hoàn toàn khác nhau. Việc hiểu rõ bản chất từng loại trước khi đưa ra quyết định lắp đặt là bước đi tiên quyết giúp hệ thống vận hành bền bỉ và hiệu quả.

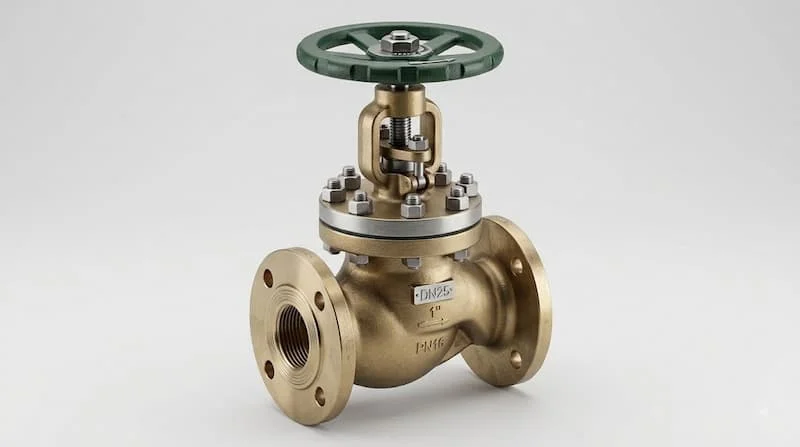

Van Khoá Ống Nước Là Gì?

Van khoá ống nước là thiết bị cơ khí được lắp đặt trực tiếp trên hệ thống đường ống nhằm mục đích kiểm soát, đóng, mở hoặc điều tiết dòng lưu chất đi qua. Khi van ở trạng thái đóng, bộ phận chặn bên trong tạo thành một rào cản vững chắc ngăn hoàn toàn nước chảy qua. Ngược lại, khi mở, dòng nước được phép lưu thông thông suốt.

Thiết bị này thường được lắp đặt ở đầu nguồn cấp, các nhánh rẽ quan trọng hoặc trước các thiết bị sử dụng nước. Vai trò chính của van khoá là cô lập hệ thống khi xảy ra sự cố, bảo vệ thiết bị đầu cuối và hỗ trợ đắc lực cho công tác bảo dưỡng. Cần phân biệt rõ, van khoá là thiết bị điều khiển dòng chảy, hoàn toàn khác với các phụ kiện nối ống thông thường chỉ mang tính chất liên kết đường ống.

Van khóa có phải chỉ dùng để đóng/mở không?

Nhiều người lầm tưởng mọi loại van khoá đều có chức năng giống nhau. Trên thực tế:

• Một số dòng van được thiết kế chuyên biệt để đóng/mở hoàn toàn (isolation).

• Một số dòng van tích hợp khả năng điều tiết lưu lượng dòng chảy.

• Tuyệt đối không nên dùng mọi loại van cho việc điều tiết liên tục bởi sẽ gây xói mòn và suy giảm tuổi thọ thiết bị.

Nguyên Lý Hoạt Động Của Van Khoá Nước

Nguyên lý vận hành chung của các dòng van khóa dựa trên sự thay đổi vị trí của cơ cấu chặn bên trong dòng chảy:

• Khi mở: Cơ cấu đóng/mở dịch chuyển rời khỏi vị trí chặn, tạo khoảng trống cho nước lưu thông qua van.

• Khi đóng: Cơ cấu van tiến sâu vào vị trí kín, bịt kín khe hở và ngăn chặn hoàn toàn dòng nước.

• Khi điều tiết: Cơ cấu chỉ mở một phần, làm thay đổi tiết diện dòng chảy để hạ áp hoặc giảm lưu lượng.

Cơ chế vận hành chi tiết phụ thuộc vào từng chủng loại cụ thể. Chẳng hạn, van bi sử dụng viên bi xoay 90 độ, van cổng di chuyển cánh van lên xuống theo chiều dọc, van bướm xoay đĩa van quanh trục, trong khi van cầu điều tiết dòng chảy bằng chuyển động tịnh tiến của đĩa van theo ty van.

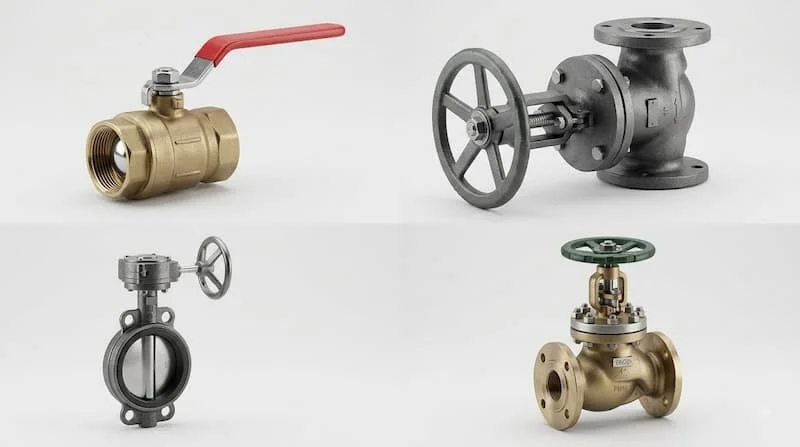

Các Loại Van Khoá Nước Phổ Biến

Van bi – Ball Valve

• Đặc điểm: Cho phép đóng/mở cực nhanh chỉ bằng một góc gạt 90 độ. Kết cấu nhỏ gọn, độ kín khít cao khi vận hành đúng điều kiện áp suất. Đây là dòng van nước dân dụng và công nghiệp phổ biến nhất hiện nay.

Van cổng – Gate Valve

• Đặc điểm: Thiết kế chuyên dụng cho việc đóng/mở nguồn nước tổng. Khi mở hoàn toàn, dòng chảy đi qua van gần như không bị cản trở, giảm thiểu tối đa tổn thất áp suất. Tuy nhiên, van không phù hợp để điều tiết lưu lượng liên tục.

Van bướm – Butterfly Valve

• Đặc điểm: Sở hữu cấu trúc mỏng nhẹ, tối ưu không gian lắp đặt. Van bướm rất đa dạng về kích thước lớn, thường là lựa chọn hàng đầu cho các hệ thống cấp nước quy mô lớn và hệ thống điều hòa không khí HVAC.

Van góc – Angle Valve

• Đặc điểm: Có thiết kế thân van dạng vuông góc 90 độ, cực kỳ thích hợp cho các vị trí góc hẹp hoặc kết nối trực tiếp với thiết bị vệ sinh, bình nóng lạnh.

Van cầu – Globe Valve

• Đặc điểm: Nổi trội với khả năng điều tiết lưu lượng chính xác. Tuy nhiên, cấu tạo đường dòng bên trong phức tạp hơn khiến van tạo ra tổn thất áp suất lớn hơn so với các dòng van khác.

Cấu Tạo Van Khoá Nước Gồm Những Bộ Phận Nào?

Thân van

Là bộ phận khung chính chứa toàn bộ các chi tiết bên trong, chịu trực tiếp áp lực của dòng nước. Vật liệu thân van quyết định độ bền và khả năng làm việc của thiết bị trong các môi trường khác nhau.

Cơ cấu đóng/mở

Tùy thuộc vào dòng van, bộ phận này có thể là viên bi đục lỗ, cánh van dạng cổng, đĩa van bướm hoặc đĩa van cầu. Chúng trực tiếp tiếp xúc và ngăn chặn dòng lưu chất.

Ty van (Trục van)

Đóng vai trò truyền chuyển động lực từ tay điều khiển bên ngoài đến cơ cấu đóng/mở phía trong thân van.

Gioăng làm kín

Thường làm từ cao su, PTFE hoặc Teflon, có nhiệm vụ bịt kín các kẽ hở, ngăn chặn triệt để tình trạng rò rỉ nước ra bên ngoài hoặc qua khe van.

Tay van

Bộ phận tương tác trực tiếp với người dùng, có thể là tay gạt, tay quay vô lăng, tay bướm hoặc núm vặn tùy theo thiết kế của van.

Kích Thước Van Khoá Nước Phổ Biến

Hệ thống đường ống hiện nay ứng dụng rất nhiều dải kích thước khác nhau từ nhỏ đến lớn: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 và các kích thước lớn hơn trong công nghiệp.

Để quy đổi thuận tiện, người dùng thường sử dụng các thuật ngữ quen thuộc:

• DN (Diameter Nominal): Kích thước danh nghĩa theo tiêu chuẩn kỹ thuật.

• Inch: Đơn vị đo lường quốc tế (ví dụ: 1 inch, 2 inch...).

• Phi: Ký hiệu đường kính ngoài thực tế rất hay dùng tại Việt Nam (phi 21, phi 27, phi 34, phi 42, phi 49, phi 60...).

So Sánh Các Loại Van Khoá Nước

• Cần đóng/mở nhanh: Ưu tiên van bi.

• Cần cô lập đoạn ống lớn: Ưu tiên van cổng.

• Đường ống kích thước lớn: Ưu tiên van bướm để tiết kiệm chi phí và không gian.

• Cần điều chỉnh lưu lượng: Chọn van cầu.

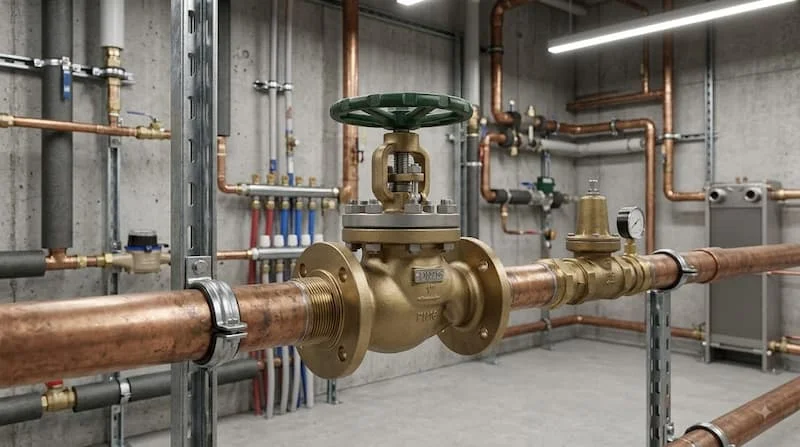

Van Khoá Nước Được Sử Dụng Ở Đâu?

• Hệ thống cấp nước gia đình: Lắp tại đường ống cấp nước tổng từ đồng hồ vào nhà, các nhánh rẽ phòng tắm, khu vực đặt lavabo, bồn cầu, máy giặt và bình nóng lạnh.

• Công trình dân dụng & thương mại: Chung cư cao tầng, khách sạn, trung tâm thương mại và tòa nhà văn phòng để phân chia vùng cấp nước kỹ thuật.

• Hệ thống HVAC: Kiểm soát vòng tuần hoàn nước lạnh và nước nóng trong các chiller, tháp giải nhiệt.

• Hệ thống công nghiệp: Trạm bơm, nhà máy xử lý nước thải và các dây chuyền sản xuất công nghiệp yêu cầu khắt khe về điều phối lưu chất.

Khi Nào Cần Lắp Van Khoá Cho Đường Ống Nước?

Bạn cần bố trí van khóa tại mọi điểm nút trọng yếu của hệ thống, bao gồm: vị trí phân nhánh đường ống, trước mỗi thiết bị sử dụng nước để tiện bảo trì, tại các điểm chia tầng nhà cao tầng, và vị trí ngắt nguồn nước khẩn cấp tổng. Một sơ đồ lắp đặt van hợp lý sẽ giúp bạn cô lập sự cố trong tích tắc mà không ảnh hưởng đến toàn bộ hệ thống còn lại.

Những Sai Lầm Thường Gặp Khi Chọn Van Khoá Nước

• Sai lầm 1: Chọn sai kích thước, dẫn đến việc không thể kết nối hoặc gây rò rỉ tại các mối nối ren/bích.

• Sai lầm 2: Ham rẻ chọn sản phẩm kém chất lượng, mỏng manh, dễ bị nứt vỡ dưới áp lực nước cao.

• Sai lầm 3: Chọn sai vật liệu van so với đặc tính lưu chất (ví dụ dùng van đồng cho hóa chất ăn mòn mạnh).

• Sai lầm 4: Bỏ qua thông số áp suất làm việc thực tế của hệ thống.

• Sai lầm 5: Dùng sai chủng loại van cho mục đích điều tiết (như dùng van bi để tiết lưu dòng chảy liên tục gây hỏng gioăng).

HƯỚNG DẪN / CHECKLIST

Cách Chọn Van Khoá Nước Phù Hợp

Quy trình lựa chọn chuẩn chuyên gia qua 7 bước:

1. Xác định mục đích: Hệ thống cần đóng mở nhanh hay cần điều tiết lưu lượng?

2. Xác định loại lưu chất: Nước sạch, nước nóng, nước thải hay hóa chất đặc thù?

3. Xác định kích thước: Quy đổi chính xác thông số DN, inch, phi và bước ren kết nối.

4. Chọn vật liệu: Đồng, inox, nhựa, gang hay thép phù hợp môi trường?

5. Kiểm tra áp suất: Đảm bảo chỉ số áp suất chịu tải (PN rating) cao hơn áp lực thực tế của bơm.

6. Kiểm tra nhiệt độ: Đặc biệt quan trọng với các hệ thống nước nóng hoặc hơi.

7. Kiểm tra kiểu kết nối: Ren trong, mặt bích, hàn hay kiểu kẹp wafer tùy theo đặc điểm đường ống.

Checklist Trước Khi Mua Van Khoá Ống Nước

• Xác định rõ mục đích sử dụng (đóng mở hay điều tiết).

• Kiểm tra thành phần và tính chất của lưu chất.

• Đo đạc kích thước đường ống thực tế.

• Đối chiếu thông số DN / inch / phi chính xác.

• Xác định kiểu kết nối (ren, bích, dán keo...).

• Lựa chọn vật liệu van tương thích.

• Kiểm tra áp suất và nhiệt độ làm việc tối đa.

• Kiểm tra yêu cầu về hướng dòng chảy (nếu có).

• Xem xét tiêu chuẩn sản xuất và yêu cầu kỹ thuật.

• Yêu cầu bản vẽ thông số kỹ thuật (datasheet) từ nhà cung cấp.

Câu Hỏi Thường Gặp Về Van Khoá Ống Nước

1. Van khóa ống nước là gì?

Van khóa ống nước là thiết bị lắp trên đường ống nhằm kiểm soát, đóng hoặc mở dòng chảy của nước nhằm phục vụ cho sinh hoạt, công nghiệp và bảo trì hệ thống.

2. Van khóa ống nước gồm những loại nào?

Các chủng loại phổ biến bao gồm van bi, van cổng, van bướm, van cầu và van góc. Mỗi dòng sản phẩm sở hữu cấu trúc và thế mạnh ứng dụng riêng biệt.

3. Nên dùng van bi hay van cổng để khóa nước?

Nếu bạn cần đóng mở nhanh chóng trong không gian gọn gàng, van bi là lựa chọn tối ưu. Nếu hệ thống lớn cần chức năng cô lập dòng chảy tổng, van cổng sẽ phát huy hiệu quả tốt hơn.

4. Van khóa ống nước bằng inox có tốt không?

Van inox có độ bền và khả năng chống ăn mòn tuyệt vời. Tuy nhiên, việc lựa chọn còn phụ thuộc vào yếu tố chi phí, nhiệt độ, áp suất và bản chất lưu chất của hệ thống.

5. Làm sao chọn đúng kích thước van khóa?

Bạn cần đo kích thước đường ống, quy đổi chính xác hệ thống DN/inch/phi, đồng thời kiểm tra kiểu kết nối ren hoặc mặt bích của đoạn ống chờ trước khi mua hàng.

Van Khoá Ống Nước – Chọn Đúng Loại Để Hệ Thống Vận Hành Ổn Định

Việc đầu tư hệ thống van khoá ống nước chất lượng cao đóng vai trò sống còn trong việc đảm bảo hệ thống vận hành trơn tru, an toàn và dễ dàng bảo trì. Hãy luôn ghi nhớ nguyên tắc vàng khi lựa chọn: kết hợp hài hòa giữa loại van, kích thước, vật liệu và điều kiện làm việc thực tế, tuyệt đối không chọn mua chỉ dựa vào giá cả hay ước chừng đường kính ống.
