Van An Toàn Zetkama Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Valve an toàn Zetkama là thiết bị được sử dụng để bảo vệ hệ thống đường ống, thiết bị và các thiết bị chịu áp trước nguy cơ áp suất vượt quá giới hạn cho phép. Khi áp suất trong hệ thống đạt đến giá trị cài đặt, van sẽ tự động mở để xả bớt môi chất, từ đó giúp hạn chế tình trạng quá áp.

Zetkama là thương hiệu van công nghiệp của Ba Lan, cung cấp nhiều dòng van cho các hệ thống công nghiệp, nhiệt, năng lượng, nước công nghiệp, hơi và khí nén. Trong nhóm van an toàn, hãng có nhiều dòng zARMAK với các kiểu thiết kế và cấp áp suất khác nhau.

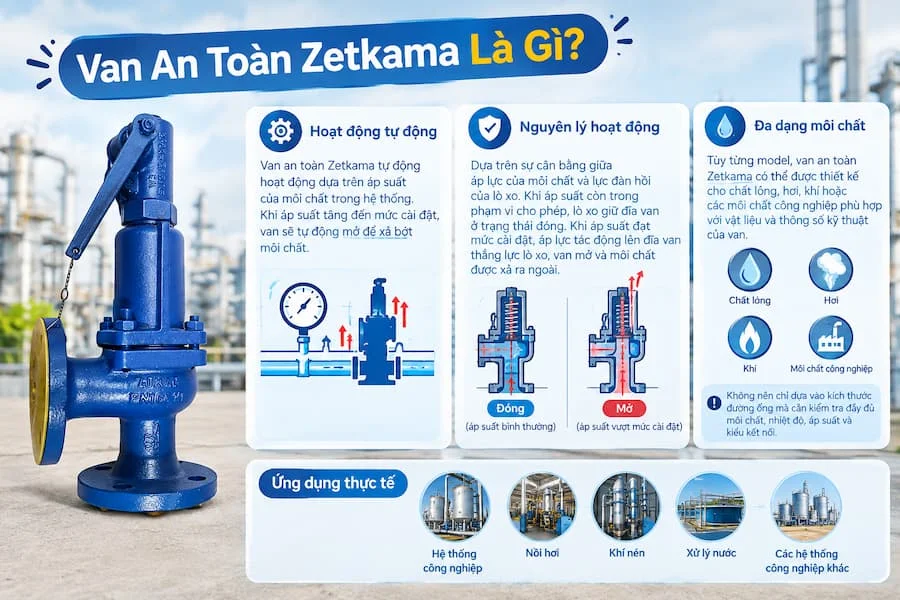

Van An Toàn Zetkama Là Gì?

Van an toàn Zetkama là loại van tự động hoạt động dựa trên áp suất của môi chất trong hệ thống. Khác với van khóa thông thường cần người vận hành đóng hoặc mở bằng tay, van an toàn có khả năng tự động phản ứng khi áp suất tăng đến mức cài đặt.

Nguyên lý cơ bản của van dựa trên sự cân bằng giữa áp lực của môi chất và lực đàn hồi của lò xo. Khi áp suất còn nằm trong phạm vi cho phép, lực lò xo giữ đĩa van ở trạng thái đóng. Khi áp suất đạt đến giá trị cài đặt, áp lực tác động lên đĩa van đủ lớn để thắng lực lò xo, khiến van mở và môi chất được xả ra ngoài.

Tùy từng model, Valve an toàn Zetkama có thể được thiết kế cho chất lỏng, hơi, khí hoặc các môi chất công nghiệp phù hợp với vật liệu và thông số kỹ thuật của van. Vì vậy, không nên lựa chọn van chỉ dựa vào kích thước đường ống mà cần kiểm tra đầy đủ môi chất, nhiệt độ, áp suất và kiểu kết nối.

Cấu Tạo Của Valve An Toàn Zetkama

Cấu tạo thực tế có thể khác nhau giữa từng model, nhưng một van an toàn dạng lò xo thường gồm các bộ phận chính sau:

1. Thân van

Thân van là phần bao bọc các bộ phận bên trong và trực tiếp tiếp xúc với môi chất. Tùy dòng sản phẩm, Zetkama sử dụng nhiều loại vật liệu khác nhau, trong đó có gang, thép và thép không gỉ.

Một số dòng có thân bằng gang xám EN-GJL-250, trong khi các phiên bản khác sử dụng vật liệu có cấp độ bền và khả năng chịu nhiệt cao hơn. Thông số vật liệu cần được đối chiếu với catalogue của đúng model trước khi lựa chọn.

2. Đĩa van

Đĩa van là bộ phận trực tiếp đóng hoặc mở đường xả. Khi áp suất chưa đạt mức cài đặt, đĩa được giữ kín trên bề mặt làm kín. Khi van tác động, đĩa được nâng lên để tạo ra đường thoát cho môi chất.

Tùy thiết kế, bề mặt làm kín có thể sử dụng kiểu kim loại-kim loại hoặc kết hợp vật liệu làm kín mềm.

3. Lò xo

Lò xo tạo lực ép giữ đĩa van ở trạng thái đóng. Đây là bộ phận quan trọng liên quan trực tiếp đến áp suất cài đặt của van.

Khi áp suất trong hệ thống tăng lên, lực tác động lên đĩa cũng tăng. Khi lực này vượt qua mức cân bằng được thiết lập bởi lò xo, van bắt đầu mở để giảm áp.

4. Trục van và cơ cấu điều chỉnh

Trục van truyền lực giữa cơ cấu lò xo và đĩa van. Một số thiết kế còn có cơ cấu tay giật hoặc bộ phận hỗ trợ kiểm tra hoạt động của van.

Tuy nhiên, cấu tạo và khả năng điều chỉnh cụ thể phụ thuộc vào từng model. Vì vậy, việc tháo, chỉnh hoặc thay đổi áp suất cài đặt cần thực hiện theo tài liệu kỹ thuật của nhà sản xuất.

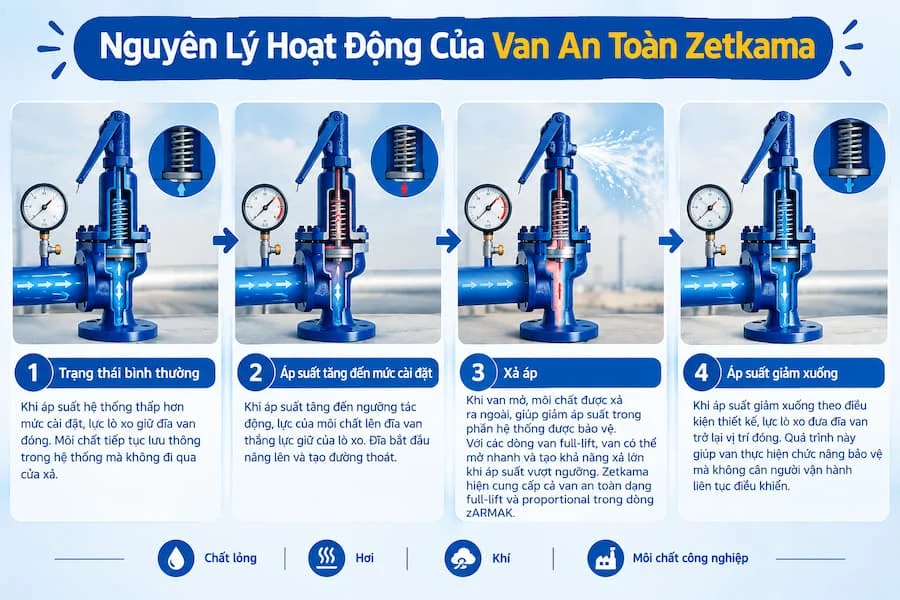

Nguyên Lý Hoạt Động Của Van Zetkama

Valve an toàn Zetkama có thể được hiểu qua ba trạng thái cơ bản.

Trạng thái bình thường: Khi áp suất hệ thống thấp hơn mức cài đặt, lực lò xo giữ đĩa van đóng. Môi chất tiếp tục lưu thông trong hệ thống mà không đi qua cửa xả.

Áp suất tăng đến mức cài đặt: Khi áp suất tăng đến ngưỡng tác động, lực của môi chất lên đĩa van thắng lực giữ của lò xo. Đĩa bắt đầu nâng lên và tạo đường thoát.

Xả áp: Khi van mở, môi chất được xả ra ngoài, giúp giảm áp suất trong phần hệ thống được bảo vệ. Với các dòng van full-lift, van có thể mở nhanh và tạo khả năng xả lớn khi áp suất vượt ngưỡng. Zetkama hiện cung cấp cả van an toàn dạng full-lift và proportional trong dòng zARMAK.

Khi áp suất giảm xuống theo điều kiện thiết kế, lực lò xo đưa đĩa van trở lại vị trí đóng. Quá trình này giúp van thực hiện chức năng bảo vệ mà không cần người vận hành liên tục điều khiển.

Valve Zetkama Có Những Loại Nào?

Zetkama cung cấp nhiều model van an toàn thuộc dòng zARMAK, chẳng hạn Fig. 570, Fig. 600, Fig. 610, Fig. 613, Fig. 614, Fig. 630, Fig. 650, Fig. 670, Fig. 673, Fig. 674, Fig. 775 và một số model khác.

Có thể phân biệt các dòng theo một số tiêu chí:

• Kiểu nâng: full-lift hoặc proportional.

• Kiểu kết nối: ren hoặc mặt bích tùy model.

• Môi chất: chất lỏng, hơi, khí và các môi chất phù hợp với thiết kế.

• Vật liệu thân: gang, thép hoặc vật liệu chống ăn mòn tùy model.

• Cấp áp suất: phụ thuộc từng dòng sản phẩm.

Ví dụ, tài liệu kỹ thuật của Zetkama cho Fig. 570 thể hiện các phiên bản dạng góc, kết nối mặt bích và bảng năng lực xả đối với hơi bão hòa.

Do đó, tên “van Zetkama” chưa đủ để xác định chính xác thông số. Khi đặt hàng cần xác định model, DN, PN, vật liệu, môi chất và áp suất cài đặt.

Ứng Dụng Của Valve An Toàn Zetkama

Van an toàn được sử dụng trong nhiều hệ thống có nguy cơ xảy ra tình trạng quá áp.

Hệ thống hơi và nồi hơi

Đây là một trong những ứng dụng quan trọng của van an toàn. Khi áp suất hơi vượt quá giới hạn thiết kế, van có thể thực hiện chức năng xả áp theo thông số đã được thiết lập.

Tuy nhiên, với hệ thống nồi hơi, việc lựa chọn và cài đặt van cần tuân thủ thiết kế, tiêu chuẩn và quy định áp dụng cho thiết bị cụ thể.

Hệ thống khí nén

Trong hệ thống sử dụng khí nén, áp suất có thể được duy trì ở mức cao trong bình chứa và đường ống. Van an toàn giúp tạo lớp bảo vệ bổ sung khi áp suất vượt ngưỡng cho phép.

Hệ thống nước công nghiệp

Zetkama có các sản phẩm phục vụ hệ thống nước công nghiệp và nhiều ứng dụng công nghiệp khác. Tài liệu của hãng cũng liệt kê các môi trường như nước công nghiệp, hơi, khí nén và một số môi chất khác tùy từng dòng van.

Hệ thống nhiệt và năng lượng

Van an toàn có thể được sử dụng trong các hệ thống gia nhiệt, năng lượng và đường ống công nghiệp nhằm bảo vệ các thiết bị chịu áp khỏi điều kiện quá áp.

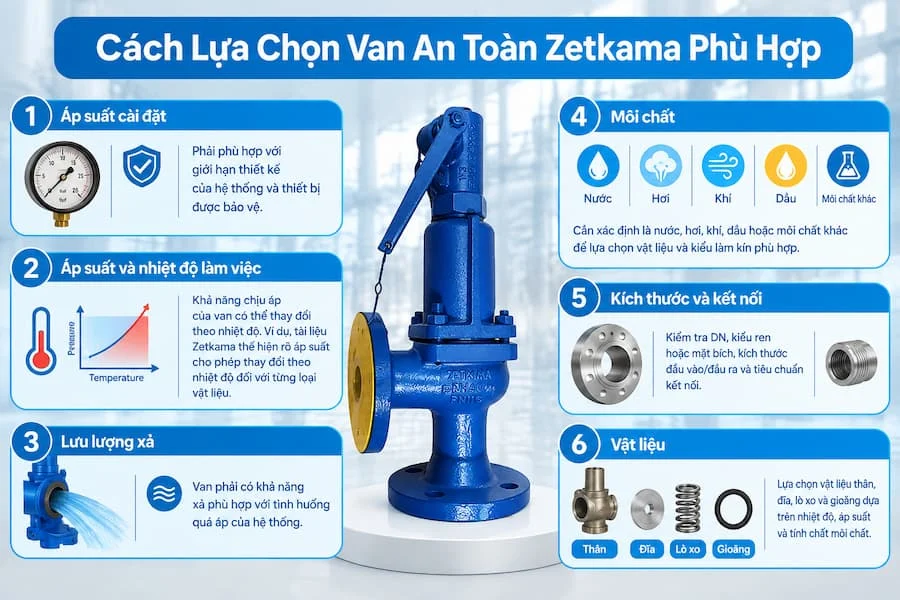

Cách Lựa Chọn Valve An Toàn Zetkama Phù Hợp

Khi lựa chọn van, không nên chỉ quan tâm đến DN. Một số thông số quan trọng cần kiểm tra gồm:

1. Áp suất cài đặt: Phải phù hợp với giới hạn thiết kế của hệ thống và thiết bị được bảo vệ.

2. Áp suất và nhiệt độ làm việc: Khả năng chịu áp của van có thể thay đổi theo nhiệt độ. Ví dụ, tài liệu Zetkama thể hiện rõ áp suất cho phép thay đổi theo nhiệt độ đối với từng loại vật liệu.

3. Lưu lượng xả: Van phải có khả năng xả phù hợp với tình huống quá áp của hệ thống.

4. Môi chất: Cần xác định là nước, hơi, khí, dầu hoặc môi chất khác để lựa chọn vật liệu và kiểu làm kín phù hợp.

5. Kích thước và kết nối: Kiểm tra DN, kiểu ren hoặc mặt bích, kích thước đầu vào/đầu ra và tiêu chuẩn kết nối.

6. Vật liệu: Lựa chọn vật liệu thân, đĩa, lò xo và gioăng dựa trên nhiệt độ, áp suất và tính chất môi chất.

Lưu Ý Khi Lắp Đặt Và Sử Dụng van an toàn zetkama

Van an toàn là thiết bị liên quan trực tiếp đến khả năng bảo vệ hệ thống chịu áp, vì vậy cần lắp đặt đúng hướng và đúng tư thế theo tài liệu của model. Với một số dòng Zetkama, nhà sản xuất yêu cầu van được lắp theo phương thẳng đứng.

Đường xả cũng cần được thiết kế phù hợp để môi chất sau khi van tác động có thể thoát an toàn. Không nên tự ý bịt, thay đổi hoặc hạn chế đường xả theo cách làm ảnh hưởng đến khả năng hoạt động của van.

Ngoài ra, cần kiểm tra định kỳ tình trạng lò xo, đĩa van, bề mặt làm kín và các dấu hiệu rò rỉ. Nếu van được sử dụng trong môi trường có tính ăn mòn hoặc mài mòn, cần kiểm tra khả năng tương thích vật liệu với môi chất. Zetkama cũng khuyến nghị tham khảo thông tin về khả năng kháng hóa chất khi lựa chọn van cho môi chất cụ thể.

Kết Luận

Valve an toàn Zetkama là giải pháp bảo vệ quá áp cho nhiều hệ thống công nghiệp, đặc biệt trong các ứng dụng liên quan đến hơi, khí, nước và các môi chất phù hợp. Cơ chế hoạt động chủ yếu dựa trên sự cân bằng giữa áp suất môi chất và lực lò xo, giúp van tự động mở khi áp suất đạt đến giá trị cài đặt.

Để lựa chọn đúng sản phẩm, cần xác định đầy đủ model Zetkama, DN, PN, áp suất cài đặt, môi chất, nhiệt độ, lưu lượng xả, vật liệu và kiểu kết nối. Đặc biệt, không nên lấy thông số của một model để áp dụng cho tất cả các dòng Valve an toàn Zetkama, bởi mỗi model có phạm vi sử dụng và thông số kỹ thuật riêng.
