Van an toàn cho máy bơm nước có tác dụng gì? Khi nào cần sử dụng?

Trong các hệ thống cấp nước, bơm tăng áp, bơm công nghiệp hay hệ thống chữa cháy, áp suất đường ống có thể thay đổi liên tục tùy theo lưu lượng, tình trạng van và chế độ vận hành của máy bơm. Khi đường ống bị khóa, đầu ra bị tắc hoặc van đóng quá nhanh, áp suất có thể tăng đột ngột và gây ảnh hưởng đến đường ống, máy bơm cũng như các thiết bị liên quan.

Van an toàn cho máy bơm nước được sử dụng nhằm kiểm soát tình trạng áp suất vượt quá giới hạn cho phép. Khi áp suất đạt đến mức cài đặt, van có thể mở để xả bớt môi chất, qua đó góp phần bảo vệ hệ thống.

Tuy nhiên, không phải mọi hệ thống máy bơm đều bắt buộc phải sử dụng cùng một loại van an toàn. Việc lựa chọn cần dựa trên áp suất làm việc, lưu lượng, loại máy bơm, môi chất và cấu tạo thực tế của hệ thống.

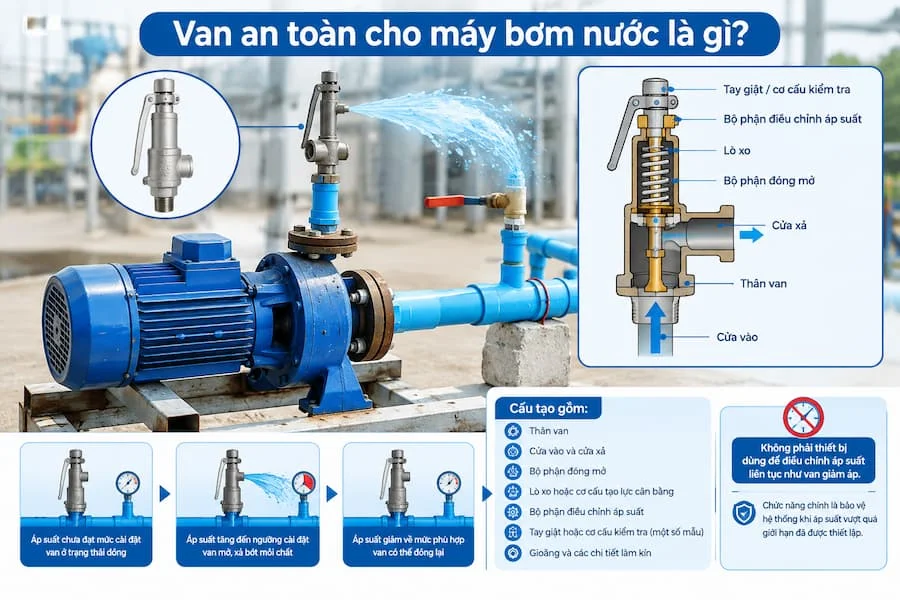

Van an toàn cho máy bơm nước là gì?

Van an toàn cho máy bơm nước là thiết bị bảo vệ được lắp trên hệ thống đường ống nhằm giới hạn áp suất tối đa trong một khu vực hoặc một đoạn đường ống nhất định.

Về cơ bản, van được cài đặt ở một mức áp suất xác định. Khi áp suất trong hệ thống vẫn nằm dưới mức cài đặt, van duy trì trạng thái đóng. Khi áp suất tăng đến ngưỡng tác động, cơ cấu van mở để giải phóng một phần nước hoặc môi chất, giúp giảm áp lực.

Sau khi áp suất giảm xuống mức phù hợp, van có thể đóng trở lại tùy theo thiết kế.

Cấu tạo của một van an toàn thông thường có thể gồm:

• Thân van.

• Cửa vào và cửa xả.

• Bộ phận đóng mở.

• Lò xo hoặc cơ cấu tạo lực cân bằng.

• Bộ phận điều chỉnh áp suất.

• Tay giật hoặc cơ cấu kiểm tra đối với một số mẫu van.

• Gioăng và các chi tiết làm kín.

Điểm quan trọng là van an toàn không phải thiết bị dùng để điều chỉnh áp suất liên tục như van giảm áp. Chức năng chính của nó là bảo vệ hệ thống khi áp suất vượt quá giới hạn đã được thiết lập.

Tác dụng của van an toàn cho máy bơm nước

1. Chống quá áp trong hệ thống

Đây là chức năng quan trọng nhất của van an toàn.

Trong quá trình vận hành, áp suất nước có thể tăng do nhiều nguyên nhân như:

• Đóng van đầu ra đột ngột.

• Đường ống bị tắc nghẽn.

• Thiết bị phía sau bơm gặp sự cố.

• Máy bơm tạo áp suất cao hơn mức dự kiến.

• Thay đổi lưu lượng đột ngột.

• Sự cố trong hệ thống điều khiển.

Nếu không có cơ cấu bảo vệ phù hợp, áp suất tăng quá mức có thể gây ảnh hưởng đến đường ống và các thiết bị chịu áp lực.

Khi áp suất đạt đến giá trị cài đặt, van an toàn mở để xả một phần nước, từ đó hạn chế áp suất tiếp tục tăng.

2. Bảo vệ máy bơm và các thiết bị liên quan

Máy bơm thường không hoạt động độc lập mà kết nối với nhiều thiết bị như đường ống, van khóa, van một chiều, bình tích áp, đồng hồ áp suất và các thiết bị điều khiển.

Khi áp suất tăng bất thường, không chỉ máy bơm mà toàn bộ hệ thống có thể chịu tác động.

Việc bố trí cơ cấu bảo vệ áp suất phù hợp giúp giảm nguy cơ xảy ra sự cố đối với các bộ phận có giới hạn áp suất thấp hơn áp suất cực đại mà hệ thống có thể tạo ra.

Tuy nhiên, cần lưu ý rằng van an toàn không thay thế các biện pháp bảo vệ riêng của máy bơm. Máy bơm vẫn cần được lựa chọn đúng công suất, lưu lượng và cột áp, đồng thời phải vận hành theo hướng dẫn của nhà sản xuất.

3. Hạn chế nguy cơ hư hỏng đường ống

Đường ống và phụ kiện đều có giới hạn áp suất làm việc nhất định.

Nếu áp suất vượt quá giới hạn thiết kế trong thời gian dài hoặc xảy ra hiện tượng tăng áp đột ngột, các mối nối, mặt bích, gioăng hoặc thân ống có thể bị ảnh hưởng.

Van an toàn tạo ra một lớp bảo vệ bổ sung bằng cách cho phép xả áp khi áp suất đạt đến ngưỡng đã cài đặt.

Đặc biệt trong những hệ thống có nhiều nhánh đường ống và nhiều thiết bị đóng mở, việc kiểm soát áp suất càng cần được quan tâm.

4. Tăng mức độ an toàn cho hệ thống

Áp suất nước cao có thể gây ra sự cố nếu một bộ phận trong hệ thống không đáp ứng được điều kiện làm việc.

Bởi vậy, van an toàn được xem như một trong những cơ cấu bảo vệ có thể giúp giảm hậu quả khi xuất hiện tình trạng quá áp.

Tuy nhiên, để đảm bảo an toàn tổng thể, doanh nghiệp vẫn cần kết hợp nhiều biện pháp khác như:

• Đồng hồ đo áp suất.

• Van một chiều.

• Thiết bị điều khiển máy bơm.

• Thiết bị bảo vệ động cơ.

• Bình tích áp nếu hệ thống yêu cầu.

• Thiết bị cảnh báo.

• Quy trình vận hành và bảo dưỡng.

5. Giúp hệ thống vận hành ổn định hơn

Một hệ thống bơm nước được thiết kế đúng phải duy trì áp suất trong phạm vi phù hợp với thiết bị.

Van an toàn không trực tiếp duy trì áp suất ổn định trong mọi thời điểm, nhưng có thể đóng vai trò là lớp bảo vệ khi xuất hiện tình trạng vượt áp.

Điều này đặc biệt hữu ích đối với những hệ thống có nguy cơ thay đổi áp suất nhanh hoặc có yêu cầu kiểm soát áp suất nghiêm ngặt.

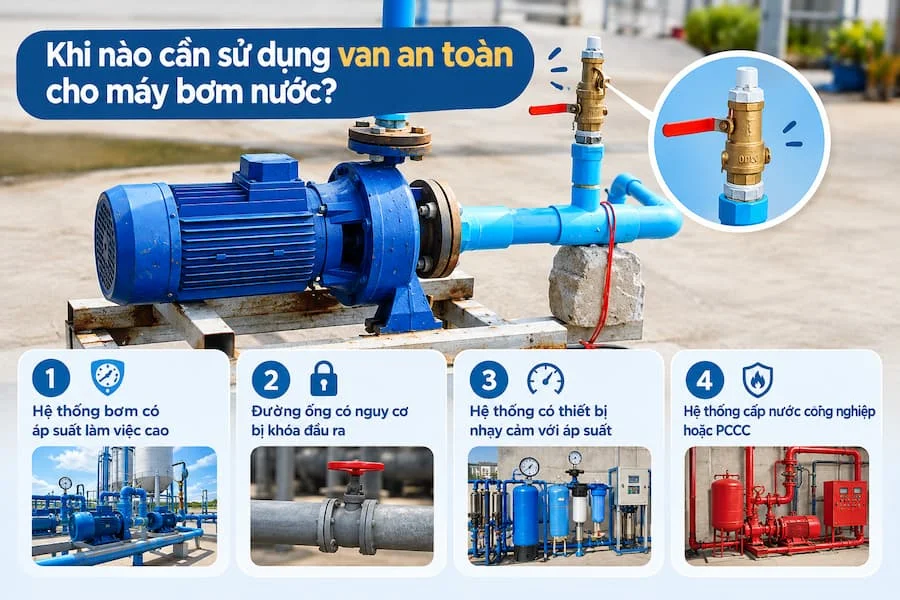

Khi nào cần sử dụng van an toàn cho máy bơm nước?

Không phải tất cả máy bơm dân dụng đều cần lắp một van an toàn riêng. Việc sử dụng phụ thuộc vào thiết kế hệ thống và yêu cầu bảo vệ áp suất.

Dưới đây là một số trường hợp thường cần quan tâm.

1. Hệ thống bơm có áp suất làm việc cao

Đối với các hệ thống bơm tạo áp suất lớn, việc kiểm soát áp suất tối đa trở nên đặc biệt quan trọng.

Có thể gặp trong:

• Hệ thống cấp nước công nghiệp.

• Trạm bơm.

• Hệ thống tăng áp.

• Hệ thống xử lý nước.

• Hệ thống cấp nước cho nhà cao tầng.

• Một số dây chuyền sản xuất sử dụng nước áp lực.

Khi lựa chọn van, cần xác định áp suất làm việc bình thường và áp suất tối đa cho phép của từng bộ phận trong hệ thống.

2. Đường ống có nguy cơ bị khóa đầu ra

Một trường hợp cần đặc biệt lưu ý là máy bơm vẫn hoạt động trong khi đường nước phía sau bị khóa.

Tùy loại bơm và đặc tính đường cong của bơm, tình trạng này có thể khiến áp suất tăng lên hoặc làm máy bơm hoạt động ngoài vùng vận hành phù hợp.

Cần thiết kế hệ thống bảo vệ phù hợp, chẳng hạn như van an toàn, đường hồi lưu hoặc các cơ cấu điều khiển khác tùy ứng dụng.

3. Hệ thống có thiết bị nhạy cảm với áp suất

Nếu đường ống có các thiết bị có giới hạn áp suất thấp hơn khả năng tạo áp của máy bơm, cần có phương án bảo vệ thích hợp.

Ví dụ, một hệ thống có thể gồm máy bơm, đồng hồ đo, bộ lọc, van điều khiển và các thiết bị xử lý nước. Mỗi bộ phận có thể có thông số áp suất cho phép khác nhau.

Khi đó, việc lựa chọn thiết bị bảo vệ phải căn cứ vào bộ phận có giới hạn làm việc phù hợp với thiết kế, không nên chỉ nhìn vào áp suất tối đa của máy bơm.

4. Hệ thống cấp nước công nghiệp hoặc PCCC

Các hệ thống có yêu cầu vận hành nghiêm ngặt thường cần được thiết kế với nhiều lớp bảo vệ.

Đối với hệ thống PCCC, việc lựa chọn van và cấu hình đường ống phải tuân theo thiết kế được phê duyệt và các tiêu chuẩn/quy định áp dụng cho hệ thống chữa cháy. Không nên tự ý thay đổi vị trí hoặc thông số van chỉ dựa trên kinh nghiệm thông thường.

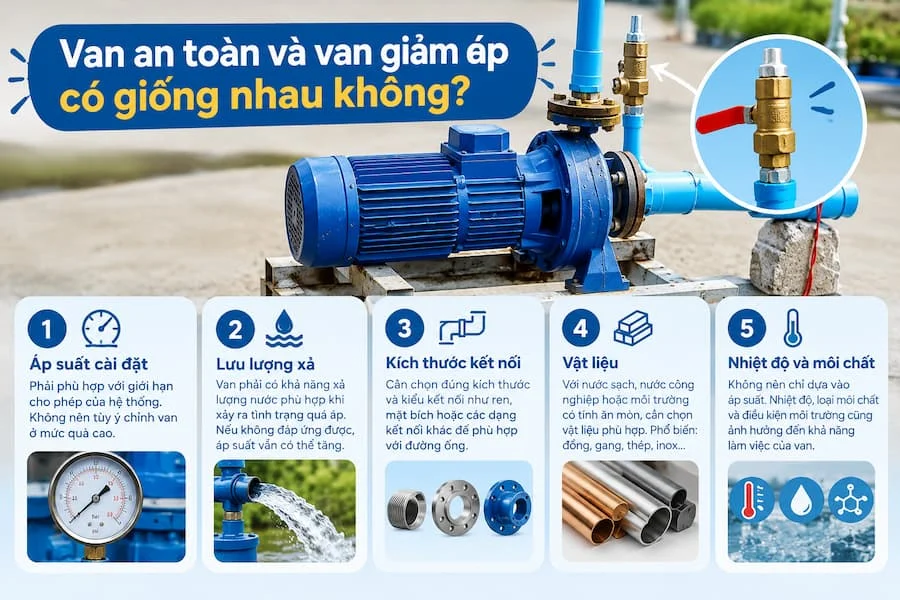

Cách chọn van an toàn cho máy bơm nước

Để lựa chọn đúng, cần xem xét ít nhất các yếu tố sau:

Áp suất cài đặt

Áp suất cài đặt phải phù hợp với giới hạn cho phép của hệ thống. Không nên tùy ý chỉnh van ở mức quá cao vì có thể làm mất tác dụng bảo vệ.

Lưu lượng xả

Van phải có khả năng xả lượng nước phù hợp khi xảy ra tình trạng quá áp. Nếu khả năng xả không đáp ứng được yêu cầu, áp suất vẫn có thể tiếp tục tăng.

Kích thước kết nối

Cần lựa chọn đúng kích thước và kiểu kết nối như ren, mặt bích hoặc các dạng kết nối khác để phù hợp với đường ống.

Vật liệu

Với hệ thống nước sạch, nước công nghiệp hoặc môi trường có tính ăn mòn, vật liệu thân van cần được lựa chọn phù hợp. Các lựa chọn phổ biến có thể gồm đồng, gang, thép hoặc inox tùy điều kiện sử dụng.

Nhiệt độ và môi chất

Không nên chỉ dựa vào thông số áp suất. Nhiệt độ, loại môi chất và điều kiện môi trường cũng ảnh hưởng đến khả năng làm việc của van.

Van an toàn và van giảm áp có giống nhau không?

Hai loại van này thường bị nhầm lẫn nhưng chức năng không giống nhau.

Van an toàn chủ yếu bảo vệ hệ thống trước tình trạng áp suất vượt giới hạn. Van thường ở trạng thái đóng và chỉ tác động khi đạt điều kiện cài đặt.

Trong khi đó, van giảm áp được sử dụng để giảm và duy trì áp suất phía sau van ở mức phù hợp trong quá trình hệ thống hoạt động.

Có thể hiểu đơn giản:

Van an toàn = bảo vệ khi quá áp.
Van giảm áp = điều chỉnh áp suất xuống mức mong muốn.

Trong một số hệ thống, hai loại van có thể cùng xuất hiện nhưng đảm nhận các nhiệm vụ khác nhau.

Những lưu ý khi sử dụng van an toàn cho máy bơm nước

Van an toàn chỉ phát huy hiệu quả khi được lựa chọn, lắp đặt và bảo dưỡng đúng cách.

Một số điểm cần lưu ý gồm:

• Không tự ý thay đổi áp suất cài đặt vượt thông số thiết kế.

• Lắp van đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất.

• Đảm bảo đường xả có phương án dẫn nước phù hợp và an toàn.

• Kiểm tra van định kỳ để phát hiện kẹt, rò rỉ hoặc ăn mòn.

• Kiểm tra áp kế và các thiết bị đo liên quan.

• Không khóa hoặc vô hiệu hóa đường xả của van khi hệ thống đang vận hành.

• Sau khi bảo dưỡng hoặc sửa chữa, cần kiểm tra lại khả năng hoạt động của van.

• Với hệ thống công nghiệp hoặc PCCC, cần tuân thủ thiết kế và tiêu chuẩn áp dụng cho hệ thống cụ thể.

Kết luận

Van an toàn cho máy bơm nước có vai trò quan trọng trong việc bảo vệ hệ thống trước nguy cơ áp suất tăng vượt giới hạn cho phép. Thiết bị có thể góp phần bảo vệ đường ống, máy bơm và các phụ kiện, đồng thời giảm nguy cơ xảy ra sự cố do quá áp.

Van đặc biệt cần được quan tâm trong các hệ thống bơm áp suất cao, đường ống có nguy cơ bị khóa đầu ra, hệ thống công nghiệp, hệ thống tăng áp và những ứng dụng có yêu cầu kiểm soát áp suất nghiêm ngặt.

Tuy nhiên, việc lắp van an toàn không đồng nghĩa hệ thống đã hoàn toàn an toàn. Cần kết hợp lựa chọn máy bơm phù hợp, thiết bị đo áp suất, cơ cấu điều khiển, bảo dưỡng định kỳ và quy trình vận hành đúng kỹ thuật. Quan trọng nhất là xác định áp suất làm việc, áp suất tối đa cho phép, lưu lượng và điều kiện thực tế của hệ thống trước khi lựa chọn van.
