Quy trình lắp đặt cụm van giảm áp đúng chuẩn kỹ thuật và các lưu ý quan trọng

1. Giới thiệu về quy trình lắp đặt cụm van giảm áp

Trong các hệ thống cấp nước, hơi nóng, khí nén và đường ống công nghiệp, áp suất là yếu tố ảnh hưởng trực tiếp đến hiệu suất vận hành cũng như độ an toàn của thiết bị. Nếu áp suất đầu vào quá cao hoặc không ổn định, đường ống, máy móc và các thiết bị sử dụng phía sau có thể bị hư hỏng, rò rỉ hoặc giảm tuổi thọ. Đây là lý do cụm van nước giảm áp được sử dụng rộng rãi trong nhiều hệ thống kỹ thuật hiện nay.

Tuy nhiên, để thiết bị hoạt động hiệu quả, việc lựa chọn đúng sản phẩm thôi là chưa đủ. Quy trình lắp đặt cụm van nước giảm áp cần tuân thủ các yêu cầu kỹ thuật về vị trí, chiều dòng chảy, thiết bị phụ trợ và phương pháp điều chỉnh áp suất.

Lắp đặt đúng cách giúp duy trì áp suất đầu ra ổn định, hạn chế sự cố, giảm chi phí bảo trì và bảo vệ toàn bộ hệ thống đường ống. Bài viết dưới đây sẽ hướng dẫn chi tiết các bước lắp đặt cụm van nước giảm áp và những lưu ý quan trọng trong quá trình thi công.

2. Cụm van giảm áp là gì? Cấu tạo và nguyên lý hoạt động

2.1. Cụm van giảm áp là gì?

Cụm van nước giảm áp là tổ hợp thiết bị được lắp đặt trên đường ống nhằm giảm áp suất đầu vào xuống mức áp suất đầu ra phù hợp với yêu cầu sử dụng. Tùy theo môi chất và điều kiện vận hành, cụm van có thể bao gồm van giảm áp, van lọc, van khóa, đồng hồ đo áp suất và các phụ kiện kết nối.

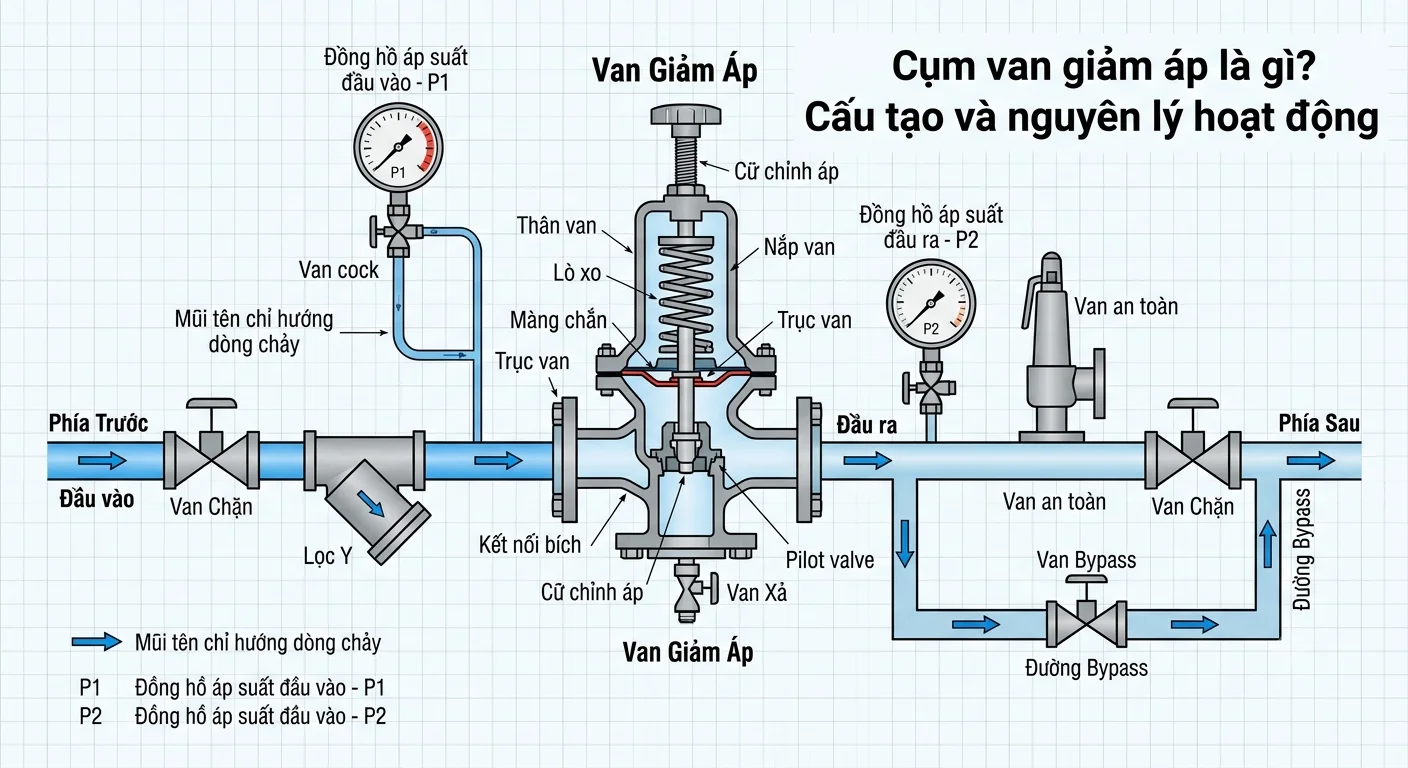

cum-van-giam-ap — **Cụm van giảm áp là gì? Cấu tạo và nguyên lý hoạt động**

Thiết bị này thường được ứng dụng trong:

Hệ thống cấp nước sinh hoạt tại các tòa nhà, khu dân cư.
Hệ thống hơi nóng trong nhà máy, lò hơi.
Hệ thống khí nén trong dây chuyền sản xuất.
Hệ thống đường ống công nghiệp yêu cầu kiểm soát áp suất.
Các hệ thống cấp nước và phòng cháy chữa cháy có yêu cầu điều chỉnh áp suất theo thiết kế.

2.2. Cấu tạo cơ bản của cụm van giảm áp

Một cụm van nước giảm áp thông thường có thể bao gồm những bộ phận sau:

Van giảm áp: Bộ phận chính có nhiệm vụ điều chỉnh áp suất đầu ra theo giá trị cài đặt.
Van lọc chữ Y: Giữ lại cặn bẩn, rỉ sét và tạp chất trong môi chất, hạn chế nguy cơ làm kẹt hoặc hư hỏng van.
Van khóa đầu vào và đầu ra: Cho phép cô lập cụm van khi cần kiểm tra, sửa chữa hoặc thay thế thiết bị.
Đồng hồ đo áp suất: Theo dõi áp suất trước và sau van để kiểm tra khả năng điều chỉnh.
Mặt bích, khớp nối và gioăng làm kín: Đảm bảo kết nối chắc chắn, hạn chế rò rỉ tại các vị trí lắp đặt.
Đường bypass (nếu có): Hỗ trợ duy trì dòng chảy trong một số hệ thống khi cần bảo trì cụm van chính, theo thiết kế vận hành.

2.3. Nguyên lý hoạt động

Cụm van nước giảm áp hoạt động dựa trên cơ chế điều tiết dòng môi chất để duy trì áp suất đầu ra ở mức cài đặt. Khi áp suất đầu ra thấp hơn giá trị yêu cầu, van mở lớn hơn để tăng lưu lượng môi chất đi qua. Ngược lại, khi áp suất đầu ra tăng lên, van điều tiết giảm lưu lượng nhằm đưa áp suất về mức mong muốn.

Ở các dòng van giảm áp cơ học sử dụng lò xo và màng hoặc piston, lực tác động từ áp suất đầu ra được cân bằng với lực đàn hồi của lò xo. Khi điều chỉnh vít cài đặt, người vận hành thay đổi lực tác động, từ đó thay đổi áp suất đầu ra mục tiêu.

Cần lưu ý rằng đặc tính hoạt động cụ thể sẽ khác nhau giữa van giảm áp nước, van giảm áp hơi và van giảm áp khí nén. Vì vậy, luôn cần tham khảo tài liệu kỹ thuật của nhà sản xuất.

3. Quy trình lắp đặt cụm van nước giảm áp đúng chuẩn kỹ thuật

Để cụm van nước giảm áp vận hành ổn định và hạn chế sự cố sau khi đưa vào sử dụng, quá trình lắp đặt cần được thực hiện tuần tự theo các bước dưới đây.

Bước 1: Chuẩn bị thiết bị và ngắt hệ thống

Trước khi tiến hành thi công, cần kiểm tra đầy đủ các thiết bị, vật tư và dụng cụ cần thiết, bao gồm van giảm áp, van lọc, van khóa, đồng hồ áp suất, gioăng làm kín, bu lông và dụng cụ lắp đặt.

Tiếp theo, thực hiện các công việc sau:

Đóng van khóa tổng để ngắt dòng môi chất trong đoạn đường ống cần thi công.
Xả hết áp suất còn tồn đọng và tháo hết môi chất trong khu vực lắp đặt theo quy trình an toàn.
Kiểm tra nhiệt độ môi chất, đặc biệt với hệ thống hơi nóng hoặc đường ống có nhiệt độ cao.
Vệ sinh đường ống, loại bỏ cặn bẩn, rỉ sét và các vật thể có thể gây tắc nghẽn.
Đối chiếu thông số kỹ thuật của van với áp suất, nhiệt độ và môi chất thực tế.

Đây là bước quan trọng giúp hạn chế tai nạn trong quá trình thi công, đồng thời ngăn ngừa tình trạng van bị kẹt do tạp chất.

Bước 2: Xác định vị trí và chiều lắp đặt van

Vị trí lắp đặt có ảnh hưởng trực tiếp đến khả năng vận hành, kiểm tra và bảo dưỡng cụm van nước giảm áp.

Khi xác định vị trí, cần chú ý:

Lắp van tại khu vực thuận tiện cho việc quan sát, điều chỉnh và bảo trì.
Bố trí chiều dòng chảy trùng với mũi tên được đúc hoặc in trên thân van.
Đảm bảo không gian lắp đặt đủ rộng để tháo lắp các bộ phận khi cần thiết.
Tránh những vị trí có rung động mạnh, nhiệt độ môi trường vượt giới hạn cho phép hoặc nguy cơ va đập cơ học.
Tuân thủ hướng lắp đặt được nhà sản xuất quy định, đặc biệt đối với van giảm áp hơi và các dòng van có cấu tạo đặc biệt.

Đối với các hệ thống có yêu cầu kỹ thuật cao, cần bố trí đường ống thẳng phía trước và phía sau van theo hướng dẫn của nhà sản xuất nhằm hạn chế nhiễu loạn dòng chảy.

Bước 3: Lắp đặt các thiết bị phụ trợ

Sau khi xác định được vị trí, tiến hành lắp các thiết bị phụ trợ theo sơ đồ thiết kế của cụm van.

Thông thường, thứ tự bố trí theo chiều dòng chảy có thể là:

Van khóa đầu vào → Van lọc chữ Y → Đồng hồ áp suất đầu vào → Van giảm áp → Đồng hồ áp suất đầu ra → Van khóa đầu ra.

Tùy theo yêu cầu của hệ thống, vị trí đồng hồ, van xả và các phụ kiện có thể thay đổi.

Một số lưu ý khi lắp đặt:

Van lọc cần được bố trí đúng hướng và thuận tiện để vệ sinh lưới lọc.
Đồng hồ áp suất cần đặt tại các vị trí phù hợp để phản ánh chính xác áp suất trước và sau van.
Van khóa cần đảm bảo khả năng đóng mở thuận tiện, không gây cản trở thao tác.
Nếu hệ thống có đường bypass, cần thiết kế và kiểm soát phù hợp để tránh cấp trực tiếp áp suất cao đến thiết bị phía sau.
Các phụ kiện kết nối phải có cấp áp suất và khả năng chịu nhiệt phù hợp với hệ thống.

Việc bố trí thiết bị hợp lý giúp người vận hành dễ dàng kiểm tra tình trạng hoạt động, phát hiện sự cố và thực hiện bảo trì định kỳ.

Bước 4: Cố định và kết nối các mối nối

Tùy theo thiết kế đường ống, cụm van nước giảm áp có thể sử dụng kết nối ren, mặt bích hoặc phương pháp kết nối chuyên dụng.

Đối với kết nối ren, cần kiểm tra kích thước, bước ren và độ đồng tâm giữa van với đường ống. Sử dụng vật liệu làm kín phù hợp với môi chất và nhiệt độ làm việc. Khi siết ren, cần thao tác đúng vị trí chịu lực, tránh truyền lực xoắn quá lớn lên thân van.

Đối với kết nối mặt bích, cần chú ý:

Vệ sinh sạch bề mặt tiếp xúc của hai mặt bích.
Lựa chọn gioăng có kích thước, vật liệu và cấp chịu áp phù hợp.
Căn chỉnh hai mặt bích đồng tâm, tránh tạo ứng suất lên thân van.
Siết bu lông đều lực theo trình tự đối xứng hoặc hình chéo.
Sử dụng lực siết theo hướng dẫn kỹ thuật của nhà sản xuất và tiêu chuẩn thiết kế áp dụng.

Sau khi hoàn tất, cần kiểm tra toàn bộ mối nối để phát hiện tình trạng lệch tâm, lỏng bu lông hoặc sai lệch vị trí.

Bước 5: Vận hành thử và điều chỉnh áp suất

Sau khi hoàn tất lắp đặt, cần kiểm tra tổng thể trước khi đưa cụm van nước giảm áp vào vận hành.

Quy trình cơ bản gồm:

Kiểm tra các mối nối, phụ kiện và vị trí lắp đặt để đảm bảo không có sai sót.
Đảm bảo vít điều chỉnh áp suất được đưa về trạng thái phù hợp theo hướng dẫn của nhà sản xuất.
Mở từ từ van khóa đầu vào để môi chất đi vào hệ thống, tránh tăng áp đột ngột.
Xả khí hoặc thực hiện quy trình thông khí theo thiết kế đối với hệ thống cần thiết.
Theo dõi đồng hồ áp suất đầu vào và đầu ra.
Điều chỉnh áp suất đầu ra từng bước nhỏ đến giá trị yêu cầu.
Kiểm tra độ ổn định áp suất và quan sát tình trạng rò rỉ tại các mối nối.

Đối với loại van có vít điều chỉnh, một số dòng van sử dụng quy tắc xoay theo chiều kim đồng hồ để tăng áp suất cài đặt và ngược chiều kim đồng hồ để giảm áp suất. Tuy nhiên, cần kiểm tra tài liệu kỹ thuật của từng sản phẩm trước khi thao tác, không áp dụng máy móc cho mọi loại van.

4. Những lưu ý quan trọng khi lắp đặt cụm van nước giảm áp

Bên cạnh việc tuân thủ quy trình, một số vấn đề kỹ thuật cần được đặc biệt quan tâm để hạn chế sự cố trong quá trình vận hành.

4.1. Lựa chọn van phù hợp với hệ thống

Van giảm áp cần có kích thước danh nghĩa, dải áp suất, nhiệt độ làm việc và vật liệu tương thích với môi chất. Không nên chỉ lựa chọn dựa trên kích thước đường ống mà bỏ qua lưu lượng thực tế và chênh lệch áp suất.

Ví dụ, van giảm áp dùng cho nước sạch không nhất thiết phù hợp với hệ thống hơi nóng. Mỗi môi trường làm việc có yêu cầu riêng về vật liệu thân van, bộ phận làm kín và đặc tính điều tiết.

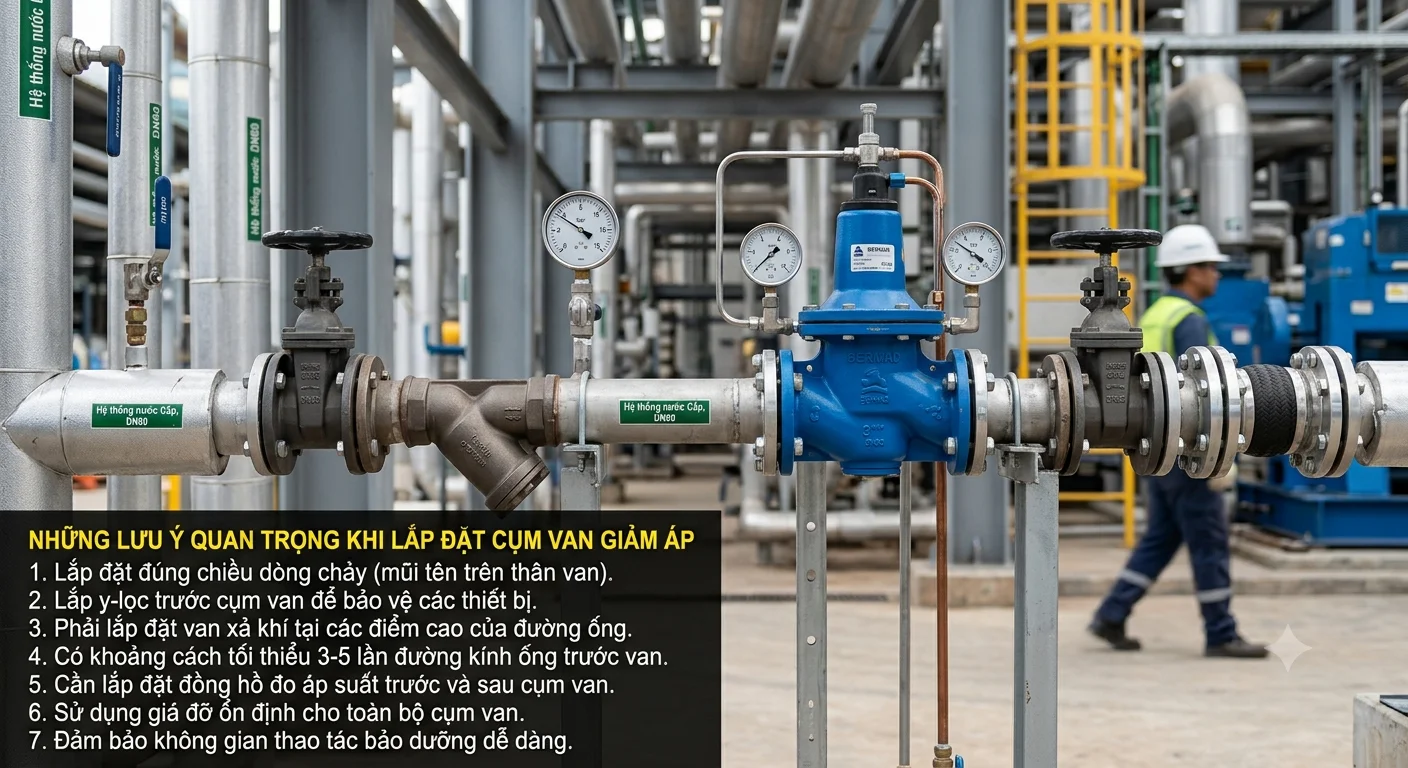

cum-van-giam-ap-2 — **Những lưu ý quan trọng khi lắp đặt cụm van giảm áp**

4.2. Không lắp ngược chiều dòng chảy

Lắp ngược chiều dòng chảy là lỗi có thể khiến van không hoạt động đúng thiết kế, áp suất đầu ra mất ổn định hoặc gây hư hỏng thiết bị. Do đó, cần kiểm tra kỹ mũi tên chỉ hướng dòng chảy trên thân van trước khi cố định.

4.3. Kiểm soát áp suất đầu ra

Áp suất cài đặt phải nằm trong giới hạn cho phép của thiết bị và đường ống phía sau. Không nên điều chỉnh áp suất quá cao để đáp ứng nhu cầu lưu lượng khi nguyên nhân thực tế là van không đủ công suất hoặc đường ống bị tắc nghẽn.

Nếu áp suất đầu ra dao động bất thường, cần kiểm tra tình trạng van lọc, lưu lượng tiêu thụ, áp suất đầu vào và khả năng hoạt động của van giảm áp.

4.4. Chú ý đến hiện tượng búa nước và rò rỉ

Việc đóng mở van quá nhanh có thể tạo ra biến động áp suất, gây tiếng ồn, rung động và ảnh hưởng đến các thiết bị trên đường ống. Vì vậy, cần vận hành van khóa từ từ và có biện pháp chống búa nước khi thiết kế hệ thống yêu cầu.

Đồng thời, kiểm tra thường xuyên các mối nối, gioăng làm kín và bộ phận điều chỉnh nhằm phát hiện sớm dấu hiệu rò rỉ.

5. Các lỗi thường gặp và cách khắc phục

Trong quá trình lắp đặt và vận hành cụm van nước giảm áp, một số lỗi kỹ thuật có thể xuất hiện nếu không kiểm tra đúng quy trình.

Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Áp suất đầu ra không ổn định	Van bẩn, lưu lượng biến động hoặc điều chỉnh sai	Vệ sinh van lọc, kiểm tra lưu lượng và cài đặt lại
Áp suất đầu ra quá cao	Sai thông số cài đặt hoặc van bị hỏng	Kiểm tra cơ cấu điều chỉnh và tình trạng van
Van phát ra tiếng ồn	Dòng chảy nhiễu loạn, chênh áp lớn hoặc hiện tượng xâm thực	Kiểm tra điều kiện vận hành và lựa chọn lại van nếu cần
Rò rỉ tại mối nối	Gioăng hỏng, siết bu lông không đều hoặc kết nối sai	Thay gioăng, căn chỉnh và siết lại đúng kỹ thuật
Van không giảm được áp suất	Lắp sai chiều, tắc nghẽn hoặc hư hỏng bộ phận bên trong	Kiểm tra chiều lắp, vệ sinh và bảo dưỡng van

Khi phát hiện sự cố nghiêm trọng, cần cô lập hệ thống, giảm áp về mức an toàn và tiến hành kiểm tra theo quy trình kỹ thuật. Không nên tự ý tháo van khi hệ thống vẫn còn áp suất.

6. Bảo trì cụm van giảm áp sau khi lắp đặt

Bảo trì định kỳ là yếu tố cần thiết để duy trì hiệu quả hoạt động của cụm van nước giảm áp trong thời gian dài. Tần suất bảo dưỡng phụ thuộc vào môi chất, điều kiện vận hành, chất lượng nước hoặc khí và khuyến nghị của nhà sản xuất.

Một số công việc bảo trì cần thực hiện gồm:

Kiểm tra và vệ sinh lưới lọc nhằm tránh tình trạng tắc nghẽn.
Theo dõi áp suất đầu vào và đầu ra để phát hiện những biến động bất thường.
Kiểm tra gioăng, bu lông và các mối nối để hạn chế rò rỉ.
Kiểm tra cơ cấu điều chỉnh, màng van hoặc piston theo hướng dẫn kỹ thuật.
Ghi chép thông số vận hành và lịch sử bảo dưỡng để theo dõi tình trạng thiết bị.

Đối với hệ thống hơi nóng, khí nén hoặc các hệ thống công nghiệp có áp suất cao, công tác bảo trì cần được thực hiện bởi nhân sự có chuyên môn, tuân thủ đầy đủ quy định an toàn liên quan.

7. Kết luận

Quy trình lắp đặt cụm van giảm áp đúng chuẩn kỹ thuật bao gồm các bước từ chuẩn bị, xác định vị trí, lắp đặt thiết bị phụ trợ, kết nối đường ống đến vận hành thử và điều chỉnh áp suất. Mỗi công đoạn đều có vai trò quan trọng trong việc đảm bảo thiết bị hoạt động ổn định, duy trì áp suất đầu ra theo yêu cầu và bảo vệ hệ thống đường ống.

Bên cạnh việc thi công đúng kỹ thuật, cần đặc biệt chú ý đến lựa chọn thiết bị, chiều dòng chảy, khả năng chịu áp, phương pháp làm kín và công tác bảo trì. Một cụm van giảm áp được lắp đặt và vận hành đúng cách không chỉ giúp nâng cao hiệu suất hệ thống mà còn góp phần giảm thiểu rủi ro, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ thiết bị.
