Các tiêu chuẩn mặt bích rỗng thông dụng: JIS, DIN, ANSI và BS

Trong các hệ thống đường ống công nghiệp, cấp thoát nước, phòng cháy chữa cháy (PCCC) và xử lý chất lỏng, mặt bích rỗng là một trong những phụ kiện quan trọng giúp kết nối các đoạn ống, van công nghiệp và thiết bị. Việc lựa chọn đúng tiêu chuẩn mặt bích không chỉ giúp quá trình lắp đặt thuận lợi mà còn đảm bảo độ kín, khả năng chịu áp lực và độ an toàn khi vận hành.

Hiện nay, bốn tiêu chuẩn mặt bích rỗng phổ biến nhất trên thị trường là JIS của Nhật Bản, DIN của Đức và châu Âu, ANSI của Mỹ và BS của Anh. Mỗi tiêu chuẩn có quy định riêng về kích thước, đường kính lỗ bu-lông, độ dày, cấp áp lực và khả năng tương thích với hệ thống đường ống.

Vậy các tiêu chuẩn mặt bích này có đặc điểm gì? Nên lựa chọn loại nào cho từng hệ thống? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

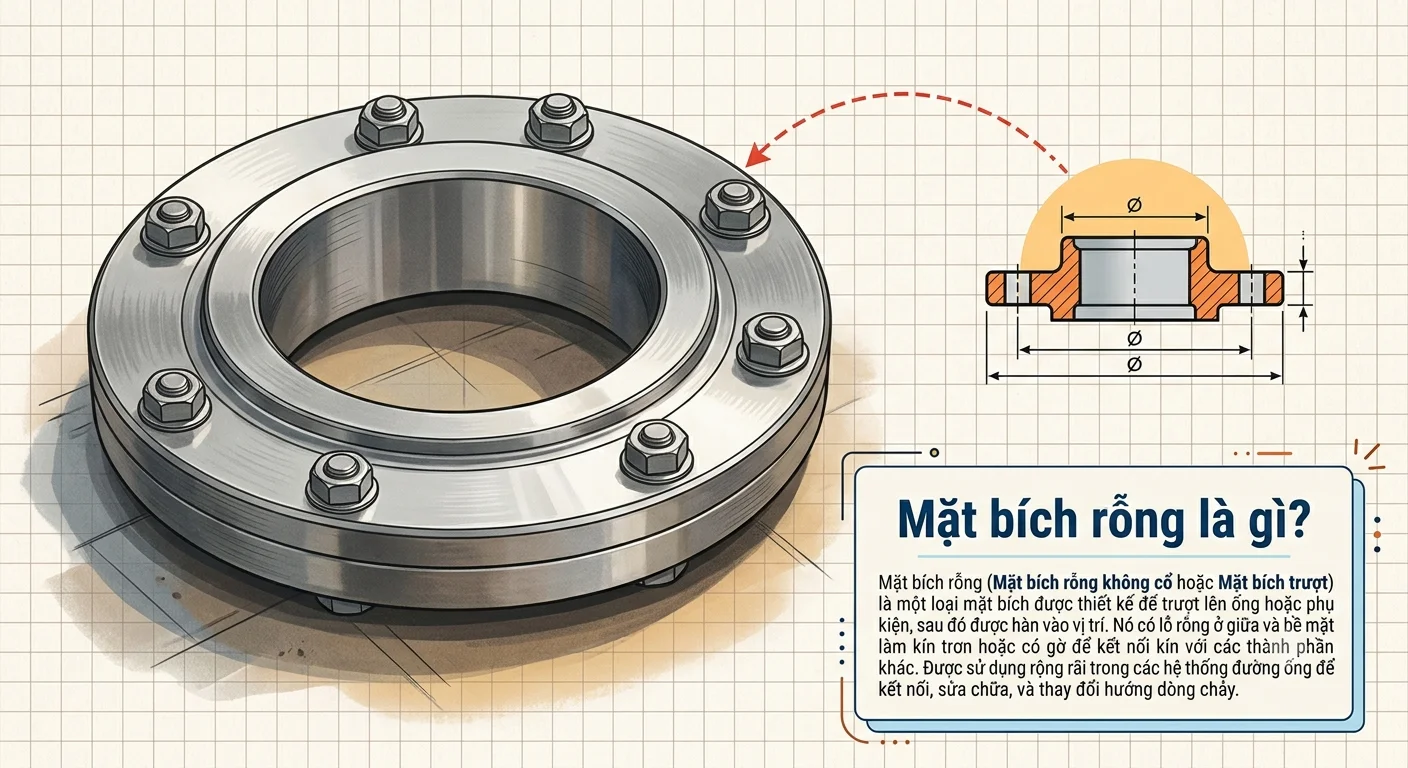

1. Mặt bích rỗng là gì?

Mặt bích rỗng là phụ kiện cơ khí có dạng đĩa hoặc vòng kim loại với lỗ trung tâm để lưu thông chất lỏng, khí hoặc hơi trong đường ống. Bộ phận này được sử dụng để kết nối các đoạn ống với nhau hoặc liên kết đường ống với van, máy bơm, bồn chứa và các thiết bị công nghiệp khác.

Tùy theo thiết kế, mặt bích có thể là loại hàn cổ, bích hàn trượt, bích ren, bích mù hoặc bích rỗng dạng rời. Trong đó, mặt bích rỗng dạng vòng thường có kết cấu đơn giản, dễ lắp đặt và được sử dụng trong nhiều hệ thống đường ống.

Cấu tạo cơ bản của mặt bích rỗng gồm:

• Thân mặt bích: Phần kim loại dạng đĩa hoặc vòng, thường được sản xuất từ thép carbon, thép không gỉ hoặc các vật liệu phù hợp với môi trường sử dụng.

• Lỗ trung tâm: Cho phép lưu chất đi qua, có kích thước tương ứng với đường kính danh nghĩa hoặc cấu tạo kết nối của hệ thống.

• Lỗ bu-lông: Các lỗ bố trí xung quanh thân bích, dùng để cố định và siết chặt các mặt bích với nhau.

• Bề mặt làm kín: Có thể là mặt phẳng, mặt nhô hoặc các dạng gia công khác, tùy theo tiêu chuẩn và yêu cầu sử dụng.

• Gioăng làm kín: Được lắp giữa hai mặt bích nhằm hạn chế rò rỉ lưu chất khi hệ thống vận hành.

Mặt bích rỗng được ứng dụng rộng rãi nhờ khả năng tháo lắp, bảo trì và thay thế tương đối thuận tiện.

2. Tiêu chuẩn mặt bích JIS của Nhật Bản

JIS là viết tắt của Japan Industrial Standards, hệ thống tiêu chuẩn công nghiệp Nhật Bản. Mặt bích theo tiêu chuẩn JIS được sử dụng phổ biến tại Nhật Bản và nhiều quốc gia châu Á, trong đó có Việt Nam.

Đặc điểm của mặt bích JIS

Mặt bích JIS có các thông số được quy định rõ ràng về đường kính ngoài, đường kính lỗ trung tâm, số lượng lỗ bu-lông, đường kính vòng chia bu-lông và độ dày. Những thông số này giúp đảm bảo khả năng lắp ghép giữa các phụ kiện cùng tiêu chuẩn.

Một số cấp áp lực thông dụng gồm:

• JIS 5K: Thường dùng cho hệ thống áp lực thấp.

• JIS 10K: Được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước và PCCC.

• JIS 16K: Phù hợp với các hệ thống yêu cầu mức áp lực cao hơn.

• JIS 20K: Dùng trong những ứng dụng công nghiệp có yêu cầu áp lực lớn, khi đáp ứng đầy đủ điều kiện thiết kế.

Ký hiệu 5K, 10K, 16K hay 20K là cấp áp lực theo hệ thống JIS, không nên hiểu trực tiếp là áp suất làm việc tối đa tính bằng bar trong mọi điều kiện. Khả năng chịu áp thực tế còn phụ thuộc vào vật liệu, nhiệt độ và tiêu chuẩn sản phẩm cụ thể.

Ứng dụng của mặt bích JIS

Mặt bích JIS thường được sử dụng trong:

• Hệ thống cấp thoát nước dân dụng và công nghiệp.

• Hệ thống đường ống PCCC.

• Nhà máy xử lý nước và nước thải.

• Hệ thống dẫn chất lỏng trong nhà máy sản xuất.

• Các công trình sử dụng thiết bị và đường ống theo tiêu chuẩn Nhật Bản.

Ưu điểm của mặt bích JIS là có nhiều kích thước thông dụng, dễ tìm kiếm trên thị trường châu Á và phù hợp với nhiều hệ thống đường ống hiện có.

3. Tiêu chuẩn mặt bích DIN của Đức và châu Âu

DIN là viết tắt của Deutsches Institut für Normung, Viện Tiêu chuẩn hóa Đức. Đây là hệ thống tiêu chuẩn có ảnh hưởng lớn đến các tiêu chuẩn kỹ thuật công nghiệp tại châu Âu.

Mặt bích DIN thường được nhận diện thông qua ký hiệu PN (Pressure Nominal), thể hiện cấp áp suất danh nghĩa.

Đặc điểm của mặt bích DIN

Một số cấp áp lực phổ biến gồm:

• PN6: Dùng trong các hệ thống có áp suất danh nghĩa thấp.

• PN10: Phù hợp với nhiều hệ thống cấp nước và đường ống công nghiệp.

• PN16: Được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước và công nghiệp thông thường.

• PN25: Dành cho các ứng dụng yêu cầu áp lực cao hơn.

• PN40: Phù hợp với một số hệ thống công nghiệp có yêu cầu áp suất lớn.

Cần lưu ý rằng PN là cấp áp suất danh nghĩa, không phải lúc nào cũng tương đương trực tiếp với áp suất làm việc tối đa trong mọi điều kiện nhiệt độ và vật liệu.

Các mặt bích DIN thường có kích thước được quy định theo từng dòng tiêu chuẩn cụ thể. Hiện nay, nhiều tiêu chuẩn EN đã thay thế hoặc kế thừa một phần các tiêu chuẩn DIN cũ. Vì vậy, khi mua hàng cần xác định chính xác mã tiêu chuẩn thay vì chỉ dựa vào tên gọi DIN.

Ứng dụng của mặt bích DIN

Mặt bích DIN được sử dụng phổ biến trong:

• Hệ thống đường ống cấp nước và xử lý nước.

• Nhà máy hóa chất và công nghiệp chế biến.

• Hệ thống khí nén và dẫn hơi.

• Các công trình sử dụng máy móc, thiết bị châu Âu.

• Hệ thống đường ống công nghiệp yêu cầu cấp áp suất PN cụ thể.

Mặt bích DIN có lợi thế về tính tiêu chuẩn hóa và khả năng tích hợp với nhiều loại thiết bị công nghiệp theo hệ thống châu Âu.

ANSI là viết tắt của American National Standards Institute, Viện Tiêu chuẩn Quốc gia Hoa Kỳ. Trong lĩnh vực mặt bích đường ống, các tiêu chuẩn ASME, đặc biệt là ASME B16.5 và ASME B16.47, được sử dụng phổ biến để quy định kích thước và yêu cầu kỹ thuật.

Mặt bích ANSI thường được nhận diện bằng cấp Class như Class 150, Class 300, Class 600, Class 900, Class 1500 và Class 2500.

Đặc điểm của mặt bích ANSI

Khác với hệ thống JIS sử dụng ký hiệu K hoặc DIN sử dụng PN, tiêu chuẩn ANSI/ASME sử dụng cấp Class. Các cấp này thể hiện phân nhóm áp suất nhiệt độ theo tiêu chuẩn, không phải giá trị áp suất làm việc cố định tính bằng psi hoặc bar.

Một số cấp phổ biến gồm:

• ANSI Class 150: Được ứng dụng rộng rãi trong hệ thống cấp nước, HVAC và đường ống công nghiệp áp suất thông thường.

• ANSI Class 300: Phù hợp với các hệ thống yêu cầu khả năng chịu áp suất cao hơn trong điều kiện thiết kế tương ứng.

• ANSI Class 600: Thường được sử dụng trong hệ thống công nghiệp áp lực cao.

• ANSI Class 900, 1500 và 2500: Phục vụ những ứng dụng chuyên biệt, có yêu cầu áp suất và điều kiện vận hành khắt khe.

Khả năng chịu áp thực tế của mặt bích phụ thuộc vào nhóm vật liệu, nhiệt độ và bảng áp suất – nhiệt độ tương ứng theo tiêu chuẩn. Vì vậy, không nên quy đổi Class sang bar theo một tỷ lệ cố định.

Ứng dụng của mặt bích ANSI

Mặt bích ANSI/ASME được sử dụng trong nhiều lĩnh vực như:

• Nhà máy lọc dầu và hóa dầu.

• Hệ thống dẫn dầu, khí và hơi công nghiệp.

• Nhà máy điện và hệ thống năng lượng.

• Công trình sử dụng máy móc, thiết bị theo tiêu chuẩn Mỹ.

• Các hệ thống đường ống công nghiệp có yêu cầu áp suất cao.

Ưu điểm của mặt bích ANSI là hệ thống tiêu chuẩn được áp dụng rộng rãi trong các ngành công nghiệp nặng, với nhiều lựa chọn về vật liệu, kích thước và cấp áp suất.

5. Tiêu chuẩn mặt bích BS của Anh

BS là viết tắt của British Standards, hệ thống tiêu chuẩn Anh do tổ chức BSI xây dựng và phát triển. Trong lĩnh vực đường ống, mặt bích BS được sử dụng tại Anh và một số thị trường có lịch sử áp dụng tiêu chuẩn kỹ thuật của Anh.

Đặc điểm của mặt bích BS

Một số dòng mặt bích BS được sử dụng theo hệ thống áp suất danh nghĩa PN. Chẳng hạn, BS 4504 là một tiêu chuẩn lịch sử liên quan đến mặt bích tròn dùng cho đường ống, với các cấp áp suất khác nhau.

Các cấp PN thường gặp trên những dòng sản phẩm theo hệ tiêu chuẩn này gồm:

• PN6: Dành cho hệ thống áp suất thấp.

• PN10: Phù hợp với các ứng dụng cấp nước và đường ống công nghiệp thông thường.

• PN16: Được sử dụng trong nhiều hệ thống cấp nước và công nghiệp.

• PN25 và PN40: Phục vụ các ứng dụng có yêu cầu áp suất cao hơn, tùy theo tiêu chuẩn và thiết kế cụ thể.

Không phải mọi dòng mặt bích BS đều sử dụng cùng một hệ thống kích thước hoặc cấp áp lực. Một số tiêu chuẩn BS cũ đã được thay thế, cập nhật hoặc hài hòa với tiêu chuẩn EN. Do đó, việc xác định chính xác mã tiêu chuẩn là yếu tố cần thiết trước khi đặt mua.

Ứng dụng của mặt bích BS

Mặt bích BS có thể được sử dụng trong:

• Hệ thống cấp nước và xử lý nước.

• Các công trình công nghiệp sử dụng thiết bị theo tiêu chuẩn Anh.

• Hệ thống đường ống trong một số nhà máy và công trình xây dựng.

• Các dự án cải tạo, bảo trì hệ thống đường ống cũ theo tiêu chuẩn BS.

Mặt bích BS giúp duy trì khả năng tương thích với những hệ thống đã được thiết kế theo tiêu chuẩn Anh. Tuy nhiên, người sử dụng cần kiểm tra kỹ kích thước và thông số trước khi thay thế bằng mặt bích thuộc tiêu chuẩn khác.

6. Bảng so sánh các tiêu chuẩn mặt bích JIS, DIN, ANSI và BS

Dưới đây là bảng tổng hợp những đặc điểm cơ bản của bốn tiêu chuẩn mặt bích rỗng thông dụng.

Bảng trên mang tính chất tham khảo. Các cấp áp suất được liệt kê không có nghĩa là tương đương về kích thước, khả năng chịu áp hoặc khả năng lắp ghép. Ngay cả khi hai mặt bích có cùng đường kính danh nghĩa, chúng vẫn có thể khác nhau về số lượng lỗ bu-lông, đường kính vòng chia, độ dày và kiểu bề mặt làm kín.

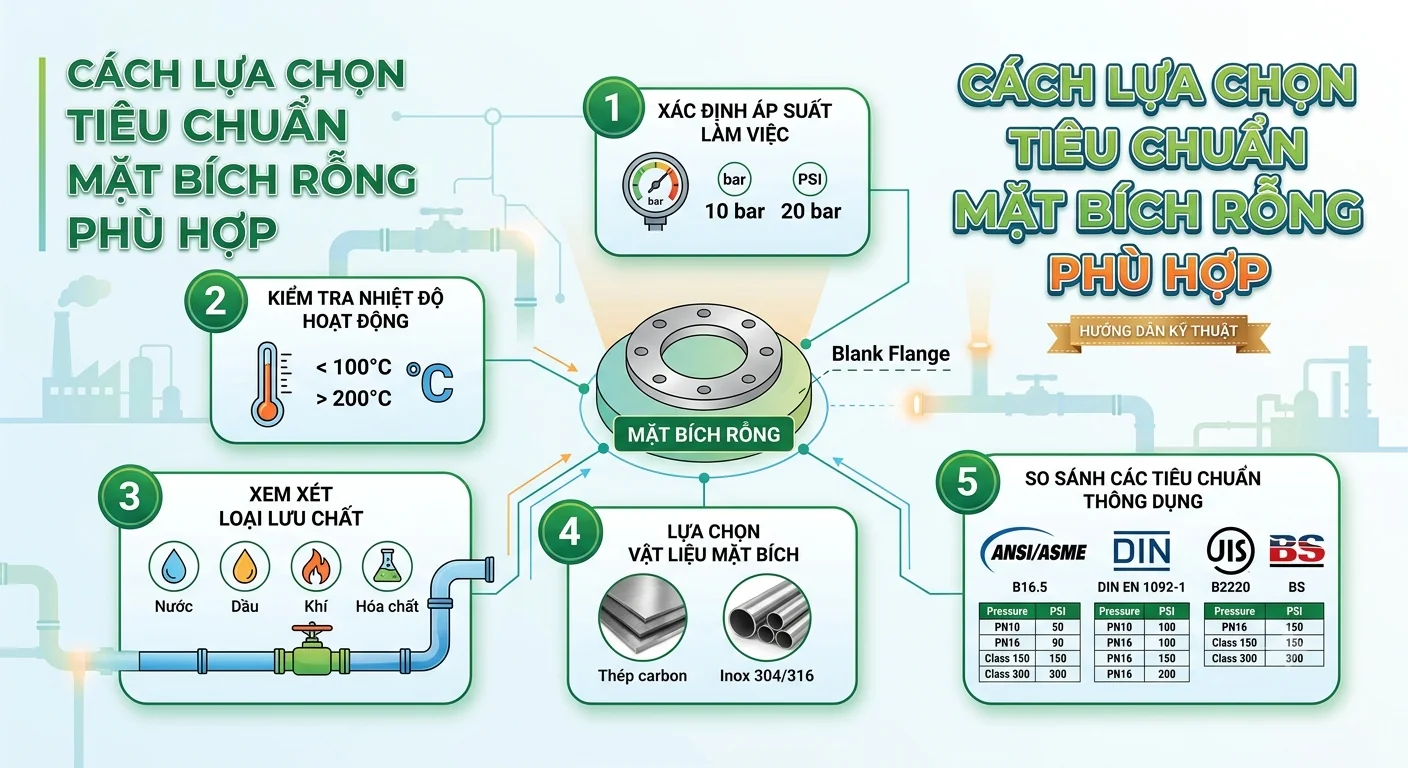

7. Cách lựa chọn tiêu chuẩn mặt bích rỗng phù hợp

Để lựa chọn đúng mặt bích inox rỗng cho hệ thống đường ống, người dùng cần xem xét đồng thời các yếu tố kỹ thuật và điều kiện vận hành.

Xác định tiêu chuẩn của hệ thống hiện tại

Đây là bước quan trọng nhất. Nếu đường ống đang sử dụng mặt bích JIS 10K, nên ưu tiên mặt bích cùng tiêu chuẩn và cùng cấp áp lực. Không nên lựa chọn mặt bích DIN PN16 hoặc ANSI Class 150 chỉ vì các cấp này có thông số áp suất danh nghĩa nhìn qua có vẻ tương đương.

Kiểm tra kích thước và thông số kỹ thuật

Một số thông số cần kiểm tra bao gồm:

• Đường kính danh nghĩa DN hoặc NPS.

• Đường kính ngoài của mặt bích.

• Đường kính lỗ trung tâm.

• Số lượng và đường kính lỗ bu-lông.

• Đường kính vòng chia bu-lông.

• Độ dày mặt bích.

• Kiểu bề mặt làm kín.

Những thông số này quyết định khả năng lắp ghép và độ kín của mối nối.

Lựa chọn vật liệu phù hợp

Tùy theo môi trường sử dụng, mặt bích có thể được chế tạo từ thép carbon, inox 304, inox 316 hoặc các loại hợp kim chuyên dụng. Đối với môi trường có tính ăn mòn, cần ưu tiên vật liệu có khả năng chống ăn mòn phù hợp. Với hệ thống nhiệt độ và áp suất cao, cần xem xét thêm các yêu cầu về cơ tính và khả năng chịu nhiệt.

Xem xét áp suất và nhiệt độ vận hành

Cần xác định áp suất làm việc, áp suất thiết kế, nhiệt độ lưu chất và các điều kiện bất thường có thể xảy ra. Đối chiếu những thông số này với bảng áp suất – nhiệt độ của đúng tiêu chuẩn và vật liệu mặt bích để đảm bảo an toàn.

Kiểm tra chất lượng và nguồn gốc sản phẩm

Khi mua mặt bích inox rỗng, nên yêu cầu nhà cung cấp cung cấp tài liệu kỹ thuật, chứng chỉ vật liệu hoặc chứng nhận chất lượng nếu dự án yêu cầu. Đồng thời, kiểm tra bề mặt gia công, kích thước thực tế và tình trạng sản phẩm trước khi đưa vào lắp đặt.

8. Những lưu ý quan trọng khi lắp đặt mặt bích rỗng

Ngoài việc lựa chọn đúng tiêu chuẩn, kỹ thuật lắp đặt cũng ảnh hưởng trực tiếp đến độ bền và khả năng làm kín của mối nối.

• Vệ sinh bề mặt tiếp xúc: Loại bỏ bụi bẩn, dầu mỡ, gỉ sét và các tạp chất có thể làm giảm hiệu quả làm kín.

• Sử dụng gioăng phù hợp: Chọn loại gioăng có kích thước, vật liệu và giới hạn áp suất, nhiệt độ tương thích với hệ thống.

• Siết bu-lông đúng kỹ thuật: Siết theo trình tự chéo và lực siết phù hợp nhằm phân bố tải trọng đồng đều trên bề mặt gioăng.

• Căn chỉnh đường ống: Tránh tình trạng lệch tâm hoặc tạo ứng suất quá lớn lên mối nối mặt bích.

• Kiểm tra sau lắp đặt: Thực hiện thử kín hoặc thử áp theo quy trình được phê duyệt, đồng thời theo dõi các dấu hiệu rò rỉ trong quá trình vận hành.

Đặc biệt, không nên dùng lực siết bu-lông để kéo hai mặt bích bị lệch quá mức về đúng vị trí. Điều này có thể gây biến dạng, hư hỏng gioăng và tạo ra ứng suất không mong muốn trên đường ống.

9. Câu hỏi thường gặp về các tiêu chuẩn mặt bích rỗng

Mặt bích JIS 10K có lắp được với DIN PN16 không?

Không thể mặc định lắp ghép trực tiếp. Hai loại mặt bích có thể khác nhau về đường kính ngoài, số lượng lỗ bu-lông, đường kính vòng chia và các thông số liên quan. Cần đối chiếu bản vẽ hoặc bảng kích thước của từng tiêu chuẩn trước khi sử dụng.

ANSI Class 150 tương đương bao nhiêu bar?

ANSI Class 150 không tương đương với một mức áp suất cố định. Áp suất làm việc cho phép phụ thuộc vào vật liệu và nhiệt độ. Cần tra bảng áp suất – nhiệt độ của tiêu chuẩn ASME tương ứng.

Có thể thay mặt bích BS bằng mặt bích DIN không?

Việc thay thế chỉ phù hợp khi các thông số kích thước, khả năng chịu áp, kiểu bề mặt làm kín và các yêu cầu kỹ thuật khác được xác nhận tương thích. Không nên thay thế chỉ dựa vào đường kính danh nghĩa.

Mặt bích rỗng thường được làm từ vật liệu nào?

Các vật liệu phổ biến gồm thép carbon, inox 304, inox 316 và một số loại hợp kim khác. Việc lựa chọn phụ thuộc vào môi trường lưu chất, áp suất, nhiệt độ và yêu cầu của công trình.

10. Kết luận

Các tiêu chuẩn mặt bích rỗng JIS, DIN, ANSI và BS đều có vai trò quan trọng trong việc đảm bảo khả năng kết nối và vận hành an toàn của hệ thống đường ống công nghiệp. Mỗi tiêu chuẩn có hệ thống ký hiệu áp lực, quy định kích thước và phạm vi ứng dụng riêng.

JIS phổ biến trong nhiều hệ thống tại châu Á, DIN được sử dụng rộng rãi trong các công trình theo tiêu chuẩn châu Âu, ANSI/ASME có vai trò lớn trong ngành dầu khí và công nghiệp Mỹ, trong khi BS thường gắn với các hệ thống thiết kế theo tiêu chuẩn Anh.

Để lựa chọn mặt bích rỗng phù hợp, cần xác định chính xác tiêu chuẩn, cấp áp lực, vật liệu, kích thước và điều kiện làm việc. Việc kiểm tra đầy đủ các yếu tố này sẽ giúp hạn chế rò rỉ, tránh sai lệch khi lắp đặt và nâng cao độ an toàn, tuổi thọ của toàn bộ hệ thống đường ống.
