Van an toàn đồng DN15: Thông số kỹ thuật và cách lựa chọn

Van an toàn đồng DN15 là thiết bị được sử dụng để bảo vệ hệ thống đường ống và thiết bị khi áp suất vượt quá mức cho phép. Khi áp suất đạt đến giá trị cài đặt, van sẽ tự động mở để xả bớt môi chất, giúp đưa áp suất về mức an toàn và hạn chế nguy cơ hư hỏng thiết bị.

Với kích thước nhỏ gọn, kết nối ren thuận tiện và vật liệu đồng có khả năng chống ăn mòn tương đối tốt trong nhiều môi trường, van đồng DN15 được sử dụng phổ biến trong hệ thống cấp nước, nước nóng, khí nén, hơi và một số ứng dụng dân dụng – công nghiệp.

Vậy van an toàn đồng DN15 có những thông số kỹ thuật nào? Khi lựa chọn cần quan tâm đến những yếu tố gì? Hãy cùng tìm hiểu chi tiết dưới đây.

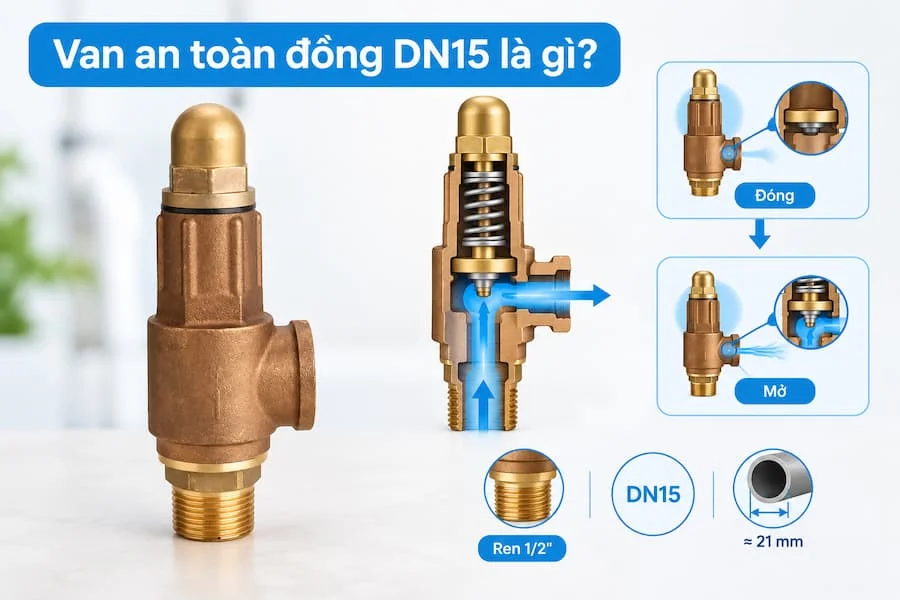

Van an toàn đồng DN15 là gì?

Van an toàn đồng DN15 là loại van an toàn có kích thước danh nghĩa DN15, thường được thiết kế với thân van bằng đồng thau hoặc các hợp kim đồng phù hợp với môi trường sử dụng.

Chức năng chính của van là tự động xả áp khi áp suất trong hệ thống vượt quá giá trị cài đặt. Trong điều kiện bình thường, van đóng để duy trì áp suất. Khi áp suất tăng đến ngưỡng tác động, lực của môi chất thắng lực giữ của lò xo, đĩa van được nâng lên và môi chất thoát ra ngoài.

Khi áp suất giảm xuống mức phù hợp, van đóng lại và tiếp tục duy trì trạng thái bảo vệ hệ thống.

DN15 là kích thước danh nghĩa tương ứng với 1/2 inch trong nhiều hệ thống đường ống. Với đường ống thép hoặc ống ren thông dụng tại Việt Nam, DN15 thường được liên hệ với cỡ ống ngoài khoảng 21 mm. Tuy nhiên, cần phân biệt DN15, kích thước ren và đường kính ngoài thực tế của ống, bởi thông số có thể thay đổi tùy tiêu chuẩn sản xuất.

Thông số kỹ thuật cơ bản của van đồng DN15

Thông số của van đồng DN15 không hoàn toàn giống nhau giữa các thương hiệu. Vì vậy, khi mua cần kiểm tra catalogue hoặc thông tin kỹ thuật của đúng model. Một số thông số thường gặp gồm:

Các thông số như áp suất tối đa, dải cài đặt và nhiệt độ làm việc không nên áp dụng chung cho mọi van DN15. Đây là những thông số cần đối chiếu trực tiếp với sản phẩm trước khi lắp đặt.

1. Kích thước DN15

DN15 là kích thước danh nghĩa của van, thường được sử dụng cho các đường ống có kích thước nhỏ.

Van DN15 thường có kết nối ren 1/2 inch nên phù hợp với nhiều hệ thống đường ống dân dụng và công nghiệp nhẹ. Ưu điểm của kích thước này là nhỏ gọn, dễ lắp đặt và thuận tiện khi thay thế.

2. Vật liệu đồng

Thân van thường được chế tạo từ đồng thau hoặc vật liệu đồng phù hợp với thiết kế sản phẩm.

Đồng có ưu điểm là dễ gia công, có độ bền cơ học tương đối tốt và phù hợp với nhiều hệ thống nước. Tuy nhiên, khả năng tương thích với môi chất, nhiệt độ và áp suất vẫn cần được kiểm tra trước khi lựa chọn.

3. Kiểu kết nối ren

Van đồng DN15 phổ biến với kết nối ren, trong đó ren 1/2 inch là lựa chọn thường gặp.

Kết nối ren giúp việc lắp đặt tương đối đơn giản, không yêu cầu hàn trực tiếp lên đường ống. Khi tháo bảo trì hoặc thay thế van cũng thuận tiện hơn so với một số kiểu kết nối khác.

4. Áp suất cài đặt

Đây là một trong những thông số quan trọng nhất khi lựa chọn van an toàn.

Áp suất cài đặt là giá trị áp suất mà tại đó van bắt đầu thực hiện chức năng xả áp theo đặc tính thiết kế. Ví dụ, nếu hệ thống yêu cầu bảo vệ ở một mức áp suất nhất định thì van phải có dải cài đặt phù hợp với yêu cầu đó.

Không nên lựa chọn van chỉ dựa vào kích thước DN15 mà bỏ qua áp suất cài đặt.

Nguyên lý hoạt động của van đồng DN15

Van hoạt động dựa trên sự cân bằng giữa áp lực của môi chất và lực giữ của lò xo.

Khi áp suất trong đường ống thấp hơn mức cài đặt, áp lực của môi chất chưa đủ để thắng lực lò xo. Đĩa van được giữ ở vị trí đóng và môi chất tiếp tục lưu thông trong hệ thống.

Khi áp suất tăng đến ngưỡng tác động, lực của môi chất tác động lên đĩa van tăng lên. Khi lực này đủ lớn, đĩa van được nâng khỏi vị trí làm kín và tạo ra đường thoát cho môi chất.

Lượng môi chất được xả ra ngoài giúp giảm áp suất trong hệ thống. Khi áp suất giảm xuống, lực lò xo đưa đĩa van trở lại vị trí đóng.

Có thể hình dung quá trình hoạt động theo ba trạng thái:

Áp suất bình thường → Van đóng → Áp suất vượt ngưỡng → Van mở xả áp → Áp suất giảm → Van đóng lại.

Chính khả năng hoạt động tự động này giúp van an toàn trở thành một trong những thiết bị bảo vệ quan trọng của hệ thống chịu áp lực.

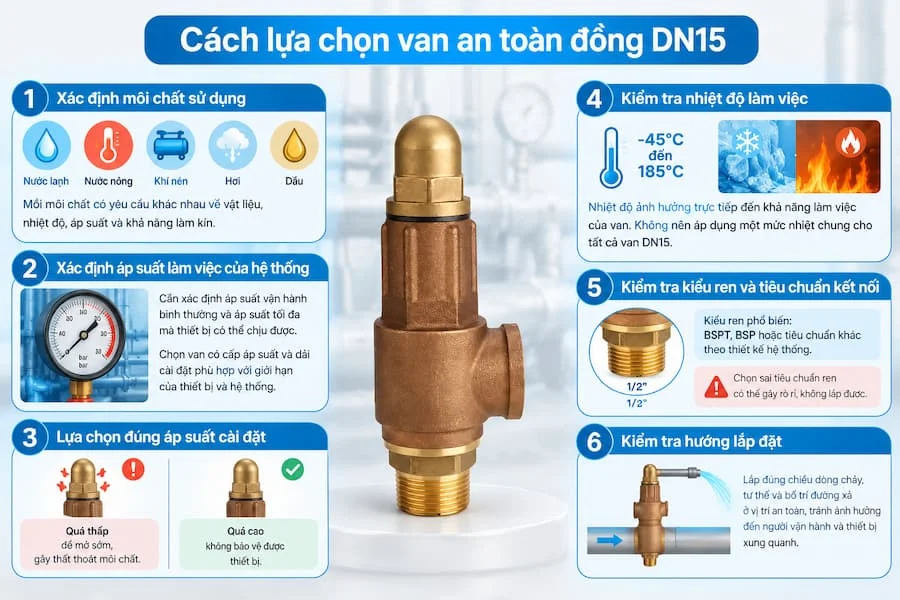

Cách lựa chọn van đồng DN15

Không phải cứ đường ống DN15 là có thể sử dụng bất kỳ van an toàn DN15 nào. Để lựa chọn phù hợp, cần xem xét đồng thời nhiều yếu tố.

1. Xác định môi chất sử dụng

Trước tiên cần xác định hệ thống đang sử dụng môi chất gì.

Van có thể được sử dụng cho:

• Nước lạnh.

• Nước nóng.

• Khí nén.

• Hơi.

• Dầu.

• Một số môi chất khác theo thiết kế của nhà sản xuất.

Mỗi môi chất có yêu cầu khác nhau về vật liệu, nhiệt độ, áp suất và khả năng làm kín. Vì vậy, không nên dùng một model van cho mọi môi trường chỉ vì cùng kích thước DN15.

2. Xác định áp suất làm việc của hệ thống

Cần xác định áp suất vận hành bình thường và áp suất tối đa mà thiết bị có thể chịu được.

Ví dụ, nếu hệ thống thường xuyên vận hành ở áp suất cao thì van phải có cấp áp suất và dải cài đặt phù hợp. Đồng thời, áp suất cài đặt phải được lựa chọn dựa trên giới hạn cho phép của thiết bị hoặc đoạn hệ thống cần bảo vệ, không đơn giản chỉ dựa vào áp suất vận hành thông thường.

3. Lựa chọn đúng áp suất cài đặt

Đây là yếu tố cần đặc biệt chú ý.

Nếu áp suất cài đặt quá thấp, van có thể mở khi hệ thống đang vận hành bình thường, gây thất thoát môi chất và làm hệ thống hoạt động không ổn định.

Ngược lại, nếu cài đặt quá cao, van có thể không bảo vệ được thiết bị trước khi áp suất vượt quá giới hạn an toàn.

Do đó, cần dựa trên thiết kế hệ thống, giới hạn chịu áp của thiết bị và yêu cầu kỹ thuật để xác định mức cài đặt phù hợp.

4. Kiểm tra nhiệt độ làm việc

Nhiệt độ cũng ảnh hưởng trực tiếp đến khả năng làm việc của van.

Đối với nước lạnh, yêu cầu về nhiệt độ thường không quá cao. Trong khi đó, hệ thống nước nóng hoặc hơi có thể làm việc ở nhiệt độ lớn hơn đáng kể.

Một số sản phẩm có thể được công bố phạm vi nhiệt độ rộng, chẳng hạn từ khoảng -45°C đến 185°C, nhưng đây chỉ nên xem là thông số tham khảo của từng dòng sản phẩm. Không nên áp dụng mức nhiệt này cho tất cả van DN15.

5. Kiểm tra kiểu ren và tiêu chuẩn kết nối

Van cần có kiểu ren phù hợp với đường ống và phụ kiện hiện có.

Ngoài kích thước 1/2 inch, cần kiểm tra tiêu chuẩn ren như BSPT, BSP hoặc tiêu chuẩn khác theo thiết kế của hệ thống.

Việc nhầm tiêu chuẩn ren có thể khiến van không thể lắp đúng, thậm chí gây rò rỉ tại vị trí kết nối.

6. Kiểm tra hướng lắp đặt van an toàn đồng dn15

Trước khi lắp đặt cần đọc hướng dẫn của nhà sản xuất để xác định đúng chiều dòng chảy và tư thế lắp.

Đường xả của van cũng cần được bố trí phù hợp để khi van hoạt động, môi chất được xả ra vị trí an toàn, không gây nguy hiểm cho người vận hành hoặc làm ảnh hưởng đến thiết bị xung quanh.

Van đồng DN15 được sử dụng ở đâu?

Nhờ kích thước nhỏ gọn, van đồng DN15 phù hợp với nhiều hệ thống có đường ống nhỏ.

Một số ứng dụng thường gặp gồm:

• Hệ thống cấp nước: bảo vệ đường ống và thiết bị trước tình trạng tăng áp.

• Bình nước nóng: hỗ trợ xả áp khi áp suất trong bình tăng vượt giới hạn thiết kế.

• Hệ thống nước nóng: sử dụng tại các vị trí cần bảo vệ khỏi áp suất quá mức.

• Khí nén: sử dụng với những model được nhà sản xuất cho phép dùng cho khí.

• Thiết bị công nghiệp nhỏ: bảo vệ các đoạn đường ống hoặc thiết bị chịu áp.

• Hệ thống hơi: chỉ sử dụng khi van được thiết kế và chứng nhận phù hợp với nhiệt độ, áp suất của hơi.

Đối với các hệ thống có yêu cầu an toàn cao, việc lựa chọn và cài đặt van cần tuân thủ thiết kế kỹ thuật, tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất.

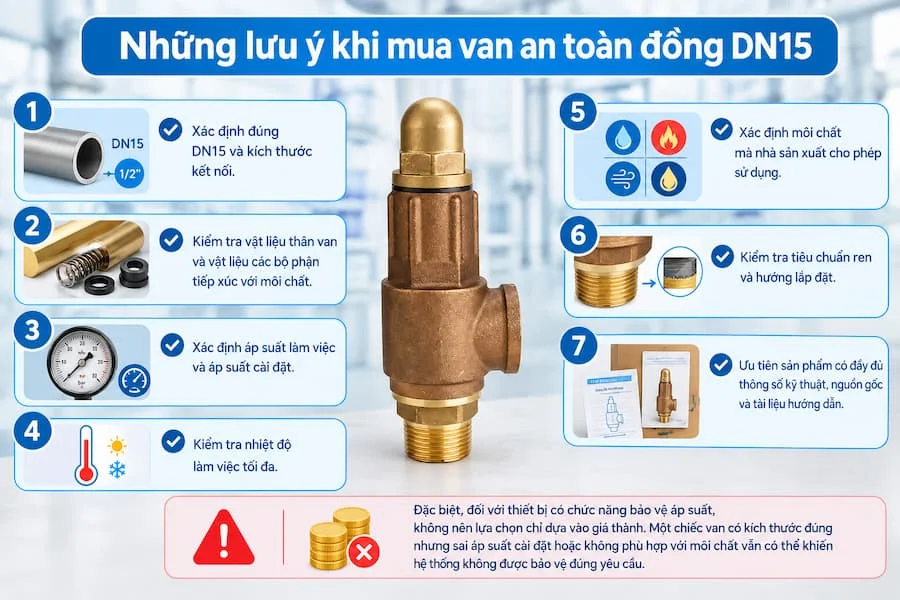

Những lưu ý khi mua van đồng DN15

Khi mua van, không nên chỉ dựa vào tên gọi “van an toàn đồng DN15”. Nên kiểm tra đầy đủ các thông tin sau:

Thứ nhất, xác định đúng DN15 và kích thước kết nối.

Thứ hai, kiểm tra vật liệu thân van và vật liệu các bộ phận tiếp xúc với môi chất.

Thứ ba, xác định áp suất làm việc và áp suất cài đặt.

Thứ tư, kiểm tra nhiệt độ làm việc tối đa.

Thứ năm, xác định môi chất mà nhà sản xuất cho phép sử dụng.

Thứ sáu, kiểm tra tiêu chuẩn ren và hướng lắp đặt.

Thứ bảy, ưu tiên sản phẩm có đầy đủ thông số kỹ thuật, nguồn gốc và tài liệu hướng dẫn.

Đặc biệt, đối với thiết bị có chức năng bảo vệ áp suất, không nên lựa chọn chỉ dựa trên giá thành. Một chiếc van có kích thước đúng nhưng sai áp suất cài đặt hoặc không phù hợp với môi chất vẫn có thể khiến hệ thống không được bảo vệ đúng yêu cầu.

Kết luận

Van an toàn đồng DN15 là lựa chọn phổ biến cho các hệ thống đường ống kích thước nhỏ nhờ thiết kế gọn, kết nối ren thuận tiện và khả năng tự động xả áp khi áp suất vượt ngưỡng cài đặt.

Khi lựa chọn, cần quan tâm đồng thời đến kích thước DN15, tiêu chuẩn ren, vật liệu, môi chất, áp suất làm việc, áp suất cài đặt và nhiệt độ làm việc. Trong đó, áp suất cài đặt và khả năng tương thích với môi chất là những yếu tố đặc biệt quan trọng.

Nếu sử dụng cho hệ thống nước, nước nóng, khí nén hoặc hơi, người dùng nên đối chiếu thông số của đúng model van với yêu cầu thực tế thay vì áp dụng một thông số chung cho tất cả sản phẩm. Điều này giúp van hoạt động đúng chức năng và nâng cao mức độ an toàn cho toàn bộ hệ thống.
