Van an toàn thủy lực là gì? Cấu tạo, nguyên lý và cách chọn

Một máy ép thủy lực đang chạy đúng tải thì đường dầu bất ngờ bị nghẹt, hoặc van điều khiển đóng đột ngột. Bơm vẫn tiếp tục đẩy dầu nhưng dầu không còn đường thoát, và áp suất tăng vọt vượt xa mức thiết kế chỉ trong vài giây.

Nguyên nhân thường gặp là đường ống bị tắc, cơ cấu chấp hành gặp sự cố, van điều khiển đóng đột ngột, hoặc bơm vẫn tạo áp trong khi dòng dầu bị hạn chế. Hậu quả có thể là vỡ đường ống, hư bơm, rò rỉ dầu, hỏng xi lanh, và nghiêm trọng nhất là gây nguy hiểm cho người vận hành.

Đó là lý do van an toàn thủy 1ực được xem là thiết bị bảo vệ không thể thiếu. Bài viết này giải thích van hoạt động ra sao, gồm những loại nào, khác van giảm áp và van tràn ở đâu, và cách chọn đúng để tránh những sai lầm tốn kém.

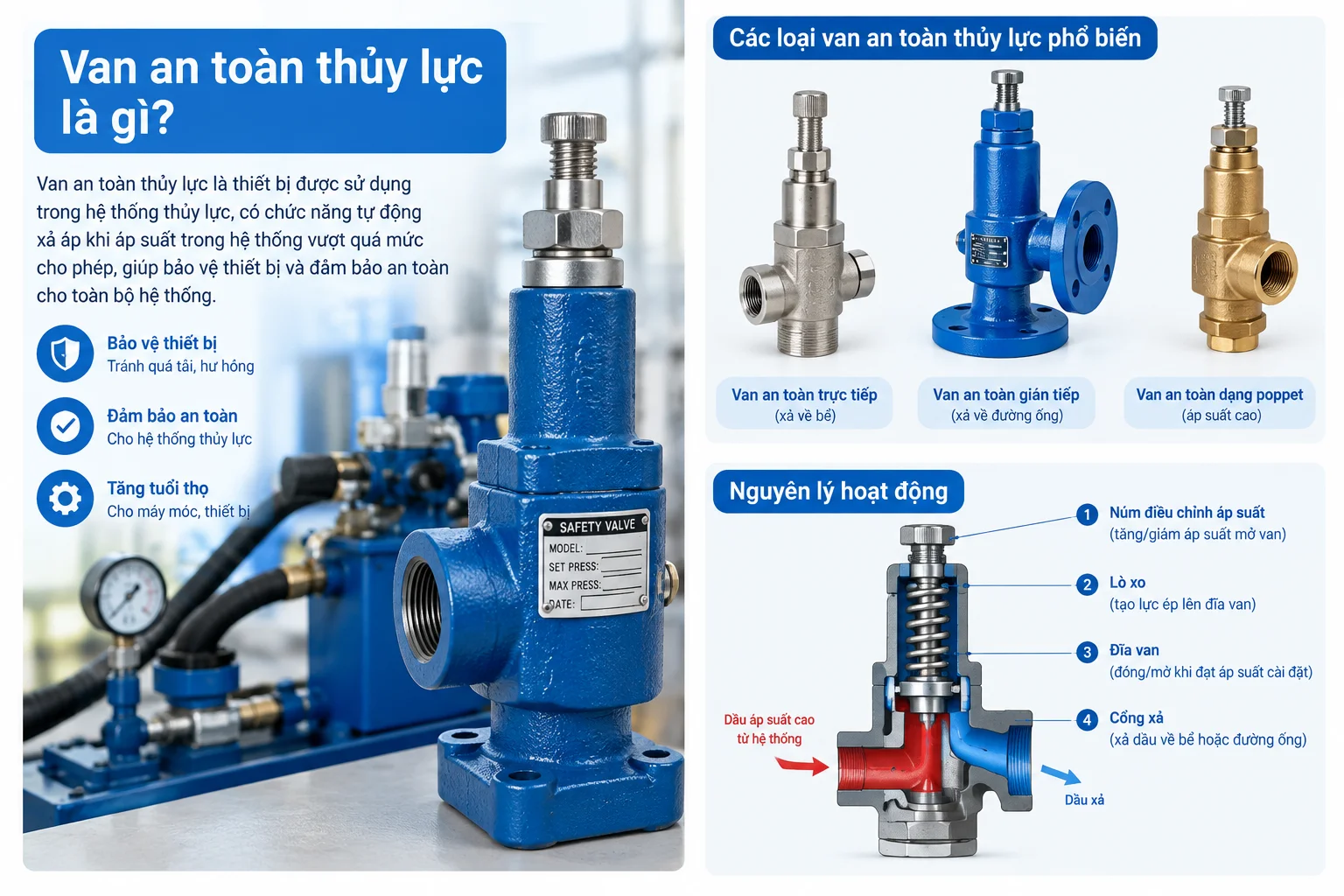

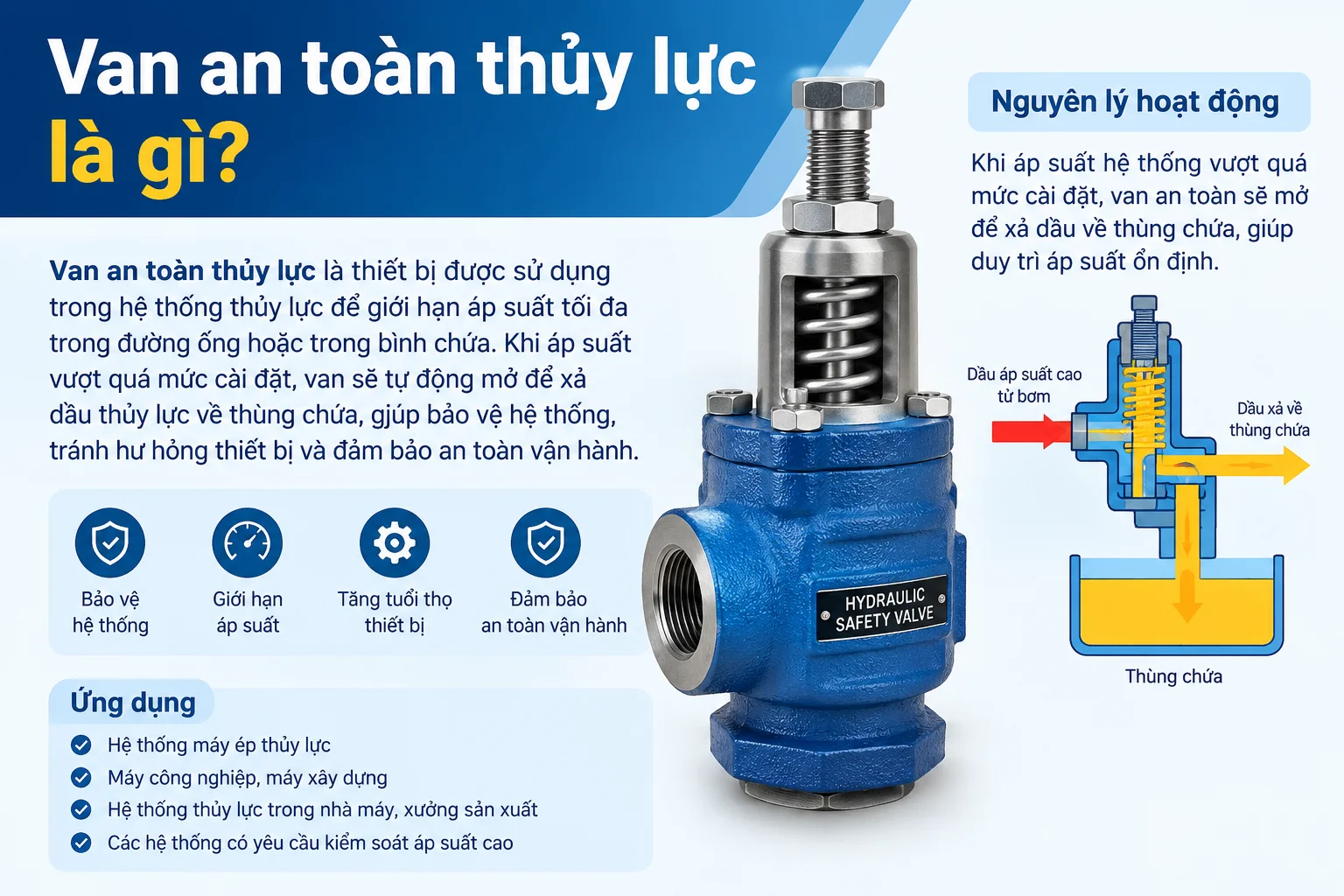

Van an toàn thủy lực là gì?

Van an toàn thủy lực là thiết bị dùng để bảo vệ hệ thống thủy lực khỏi tình trạng áp suất vượt quá giới hạn cho phép. Khi áp suất đạt đến mức cài đặt, van sẽ mở để xả hoặc chuyển hướng dòng dầu, giúp giới hạn áp suất và bảo vệ bơm, đường ống cùng các thiết bị trong hệ thống.

Trong thực tế, van an toàn (còn gọi là van bảo vệ quá áp, van xả áp thủy lực, hay pressure relief valve) thường được lắp ngay sau bơm hoặc trên nhánh cần bảo vệ, song song với đường dầu chính. Ở trạng thái bình thường, van đóng và không ảnh hưởng đến hoạt động của mạch.

Cần hiểu mối liên hệ giữa các yếu tố: bơm thủy lực tạo ra lưu lượng, còn áp suất hình thành khi lưu lượng đó gặp tải hoặc bị cản trở. Nếu cơ cấu chấp hành (xi lanh, động cơ thủy lực) không tiêu thụ hết lượng dầu do bơm cấp, áp suất sẽ tăng cho đến khi có thứ gì đó chịu không nổi. Van an toàn tạo ra một "lối thoát có kiểm soát" để điều đó không xảy ra.

Cũng cần phân biệt: van an toàn là lớp bảo vệ cuối cùng, chỉ hoạt động khi có bất thường. Nó không phải công cụ để điều khiển áp suất làm việc hằng ngày của máy.

Nguyên lý hoạt động của van an toàn thủy 1ực

Quá trình hoạt động diễn ra theo trình tự sau:

1. Bơm đưa dầu vào hệ thống.

2. Áp suất tăng theo tải và điều kiện vận hành.

3. Khi áp suất chưa đạt mức cài đặt, lò xo giữ van ở trạng thái đóng.

4. Khi áp suất đạt ngưỡng cài đặt, lực do dầu tác động lên đĩa van hoặc piston thắng lực nén của lò xo (hoặc cơ cấu điều khiển).

5. Van mở, dầu được xả về thùng hoặc chuyển hướng sang đường khác.

6. Áp suất giảm về mức an toàn.

7. Khi áp suất trở lại phạm vi cho phép, lò xo đẩy van đóng lại.

Vài câu hỏi "tại sao" giúp bạn hiểu sâu hơn:

• Tại sao phải cài đặt áp suất chính xác? Vì ngưỡng mở của van chính là giới hạn bảo vệ. Sai số nhỏ cũng có thể khiến van mở quá sớm hoặc quá muộn.

• Tại sao không nên chỉnh van quá cao? Vì khi đó áp suất có thể vượt khả năng chịu đựng của ống, phớt hoặc xi lanh trước khi van kịp mở.

• Tại sao lưu lượng qua van phải phù hợp? Khi van mở, nó phải xả được đủ lượng dầu mà bơm đang cấp. Van quá nhỏ sẽ không xả kịp và áp suất vẫn tiếp tục tăng.

• Tại sao van có thể nóng khi xả liên tục? Dầu đi qua khe hở nhỏ với áp suất cao sẽ biến năng lượng thủy lực thành nhiệt. Van xả càng thường xuyên, dầu càng nóng lên.

Cấu tạo van an toàn thủy 1ực gồm những bộ phận nào?

Một van an toàn thủy 1ực thông thường gồm:

• Thân van: chứa toàn bộ cơ cấu bên trong, chịu áp suất làm việc.

• Cửa vào và cửa ra: cửa vào nối với đường áp lực, cửa ra dẫn dầu về thùng hoặc nhánh xả.

• Cơ cấu đóng mở (đĩa van, bi hoặc piston): trực tiếp chặn hoặc mở dòng dầu.

• Lò xo: tạo lực giữ van đóng, quyết định ngưỡng áp suất mở.

• Núm hoặc vít điều chỉnh: thay đổi độ nén lò xo để chỉnh áp suất cài đặt.

• Gioăng, phớt làm kín: ngăn rò rỉ giữa các khoang.

• Cơ cấu pilot (ở một số thiết kế): van nhỏ điều khiển van chính, giúp kiểm soát áp suất ổn định hơn.

Mối quan hệ giữa các bộ phận có thể tóm gọn như sau: áp suất dầu tạo ra lực đẩy lên đĩa van, lực này được so với lực lò xo do vít điều chỉnh thiết lập. Lực dầu lớn hơn thì van mở và xả áp, nhỏ hơn thì van đóng.

Các loại van an toàn thủy lực phổ biến

Van an toàn có thể phân loại theo cấu tạo và phương thức điều khiển.

Van tác động trực tiếp phù hợp khi bạn cần phản ứng nhanh và cấu tạo đơn giản. Van pilot thường được ưu tiên khi hệ thống có lưu lượng và áp suất cao, cần giữ áp ổn định. Van cartridge là lựa chọn quen thuộc trong các mạch tích hợp, nơi không gian là yếu tố quan trọng.

Ngoài ra, van còn được phân loại theo kiểu kết nối: ren, mặt bích, cartridge hoặc các kết nối chuyên dụng. Việc chọn kiểu kết nối phải khớp với đường ống hoặc manifold sẵn có.

Thông số kỹ thuật quan trọng khi chọn van an toàn thủy lực

Đây là những thông số người mua thực sự cần kiểm tra:

Áp suất làm việc. Gồm áp suất định mức của van, áp suất cài đặt và khoảng điều chỉnh. Khoảng điều chỉnh của van phải bao trùm áp suất cài đặt bạn cần.

Lưu lượng. Cần xem lưu lượng danh nghĩa và lưu lượng tối đa của van. Lưu lượng qua van càng lớn thì áp suất thực tế khi van xả càng có xu hướng cao hơn áp suất cài đặt, nên phải chọn van đủ khả năng xả toàn bộ lưu lượng bơm.

Kích thước kết nối. Kiểm tra DN hoặc kích thước cổng, kiểu ren, mặt bích hoặc cartridge, và khả năng tương thích với đường ống hoặc manifold hiện có.

Vật liệu. Thân van thường là thép; thép không gỉ được dùng trong môi trường phù hợp như ẩm, ăn mòn. Đừng quên vật liệu gioăng, phớt, vì chúng phải tương thích với loại dầu và nhiệt độ làm việc.

Môi chất. Xác định loại dầu thủy lực sử dụng, nhiệt độ làm việc và độ nhớt. Những yếu tố này ảnh hưởng đến độ kín, độ mòn và độ ổn định của van.

So sánh van an toàn thủy lực với van giảm áp và van tràn

Phần này quan trọng vì nhiều người dễ nhầm giữa các loại "van áp suất".

Điểm cần lưu ý: về cấu tạo, van an toàn và van tràn thường khá giống nhau, khác nhau chủ yếu ở chức năng trong mạch. Van tràn thường làm việc thường xuyên để duy trì áp suất, còn van an toàn chỉ can thiệp khi có sự cố. Một số tài liệu và nhà sản xuất còn dùng các thuật ngữ khác nhau cho cùng một loại van.

Vì vậy, đừng đồng nhất mọi loại "pressure valve". Khi chọn sản phẩm, hãy dựa vào chức năng thực tế và sơ đồ mạch thủy lực, không chỉ dựa vào tên gọi.

Tại sao phải chọn đúng áp suất cài đặt?

Nếu cài đặt quá thấp:

• Van mở sớm, hệ thống không đạt áp suất cần thiết.

• Hiệu suất làm việc giảm.

• Dầu có thể nóng lên nếu van xả liên tục.

Nếu cài đặt quá cao:

• Van không bảo vệ hệ thống ở mức mong muốn.

• Tăng nguy cơ quá áp.

• Thiết bị có thể hỏng trước khi van kịp hoạt động.

Áp suất cài đặt cần dựa trên áp suất thiết kế của hệ thống, giới hạn của từng thiết bị, điều kiện vận hành và yêu cầu an toàn. Trong thực tế, van thường được đặt cao hơn áp suất làm việc tối đa một biên độ nhất định, nhưng biên độ này phụ thuộc vào thiết kế và khuyến nghị của nhà sản xuất, và không bao giờ được vượt giới hạn của thành phần yếu nhất trong hệ thống.

Đừng tự ý tăng áp suất chỉ để "máy khỏe hơn". Làm vậy là vô hiệu hóa chính lớp bảo vệ mà van được lắp để đảm nhiệm.

Van an toàn thủy 1ực được dùng ở đâu?

Van an toàn xuất hiện trong hầu hết các hệ thống thủy lực có áp suất đáng kể, tiêu biểu là:

• Máy ép thủy lực và máy đúc.

• Máy công nghiệp và dây chuyền sản xuất tự động.

• Máy nâng hạ.

• Máy công trình.

• Hệ thống truyền động thủy lực.

• Hệ thống điều khiển xi lanh thủy lực.

Bạn nên sử dụng van an toàn khi hệ thống có nguy cơ tăng áp đột ngột, thiết bị có giới hạn áp suất rõ ràng, cần bảo vệ bơm và đường ống, tải thay đổi lớn, hoặc yêu cầu an toàn vận hành cao.

Sai lầm thường gặp khi sử dụng van an toàn thủy 1ực

1. Chọn van chỉ theo kích thước đường ống. DN phù hợp không đồng nghĩa với van phù hợp về áp suất và lưu lượng.

2. Cài áp suất quá cao. Điều này làm mất vai trò bảo vệ của van.

3. Không kiểm tra lưu lượng. Van có thể không xả đủ lượng dầu cần thiết khi có sự cố.

4. Lắp sai hướng dòng chảy. Van có thể hoạt động không đúng thiết kế, thậm chí không bảo vệ được hệ thống.

5. Bỏ qua tình trạng dầu thủy lực. Dầu bẩn ảnh hưởng đến cơ cấu van, gioăng và bề mặt làm kín, dễ gây kẹt hoặc rò rỉ.

6. Không kiểm tra định kỳ. Van có thể bị kẹt, rò rỉ hoặc lệch áp suất cài đặt theo thời gian mà không ai phát hiện, cho đến khi sự cố xảy ra.

Cách chọn van an toàn thủy 1ực phù hợp

Bạn có thể làm theo checklist 10 bước sau:

1. Xác định loại hệ thống thủy lực (máy ép, máy nâng hạ, máy công trình...).

2. Xác định áp suất làm việc bình thường.

3. Xác định áp suất tối đa mà thiết bị cho phép.

4. Xác định lưu lượng bơm.

5. Chọn kích thước kết nối (DN, ren, mặt bích hoặc cartridge).

6. Kiểm tra vật liệu thân van và vật liệu làm kín.

7. Kiểm tra loại dầu và môi chất.

8. Xác định khoảng điều chỉnh áp suất cần thiết.

9. Kiểm tra sơ đồ lắp đặt và hướng dòng chảy.

10. Đối chiếu catalogue hoặc datasheet của nhà sản xuất trước khi mua.

Tóm tắt nhanh: Khi lựa chọn van an toàn thủy 1ực, cần ưu tiên 5 yếu tố: áp suất cài đặt, áp suất định mức, lưu lượng xả, kích thước kết nối và loại dầu thủy lực. Van chỉ phát huy đúng chức năng khi các thông số này phù hợp với thiết kế của toàn bộ hệ thống.

Lưu ý khi lắp đặt và vận hành van an toàn thủy lực

• Lắp đúng hướng dòng chảy.

• Giữ đường ống sạch, hạn chế tạp chất lọt vào van.

• Không tự ý vượt áp suất định mức.

• Cài đặt áp suất bằng thiết bị đo phù hợp (đồng hồ hoặc cảm biến áp suất).

• Kiểm tra rò rỉ sau khi lắp.

• Theo dõi nhiệt độ dầu, vì dầu nóng bất thường có thể là dấu hiệu van xả liên tục.

• Kiểm tra định kỳ và thay gioăng, phớt khi cần.

• Không điều chỉnh van khi chưa hiểu rõ sơ đồ mạch thủy lực.

Câu hỏi thường gặp về van an toàn thủy lực

1. Van an toàn thủy 1ực có tác dụng gì?
Van bảo vệ hệ thống khi áp suất vượt giới hạn cho phép. Nó xả hoặc chuyển hướng dầu để giữ áp suất trong mức an toàn, qua đó bảo vệ bơm, đường ống và thiết bị.

2. Van an toàn thủy 1ực hoạt động như thế nào?
Khi áp suất dầu đạt ngưỡng cài đặt, lực dầu tác động lên đĩa van hoặc piston thắng lực lò xo, van mở và xả dầu. Khi áp suất giảm về mức cho phép, lò xo đóng van lại.

3. Van an toàn thủy 1ực có giống van giảm áp không?
Không. Van an toàn bảo vệ hệ thống khỏi quá áp, còn van giảm áp duy trì áp suất thấp hơn ở nhánh phía sau. Hai loại có mục đích và vị trí sử dụng khác nhau, cần dựa vào chức năng trong mạch thủy lực để xác định.

4. Làm sao chọn áp suất cài đặt cho van?
Dựa trên giới hạn áp suất của hệ thống, của từng thiết bị và yêu cầu vận hành. Không nên tự ý đặt vượt giới hạn thiết kế; nếu chưa chắc, hãy đối chiếu tài liệu kỹ thuật hoặc hỏi nhà cung cấp.

5. Vì sao van an toàn thủy 1ực bị rò rỉ?
Nguyên nhân có thể là gioăng hoặc phớt hỏng, bề mặt làm kín bị mòn, dầu bẩn, van lắp sai hoặc cơ cấu van bị kẹt.

Van an toàn thủy 1ực Thiết bị quan trọng để bảo vệ hệ thống

Ba điểm cần nhớ:

1. Van an toàn thủy 1ực giúp kiểm soát và bảo vệ hệ thống trước nguy cơ quá áp.

2. Hiệu quả của van phụ thuộc vào áp suất, lưu lượng, kích thước, vật liệu và cách lắp đặt.

3. Không nên chọn van chỉ dựa trên DN hoặc giá bán, mà cần đối chiếu thông số với hệ thống thực tế.

Nếu bạn đang cần chọn van cho hệ thống của mình, hãy chuẩn bị sẵn các thông tin sau để được tư vấn model phù hợp: áp suất làm việc, lưu lượng, kích thước đường ống, loại dầu và kiểu kết nối. Liên hệ với chúng tôi để nhận tư vấn, báo giá hoặc catalogue van an toàn thủy lực.
