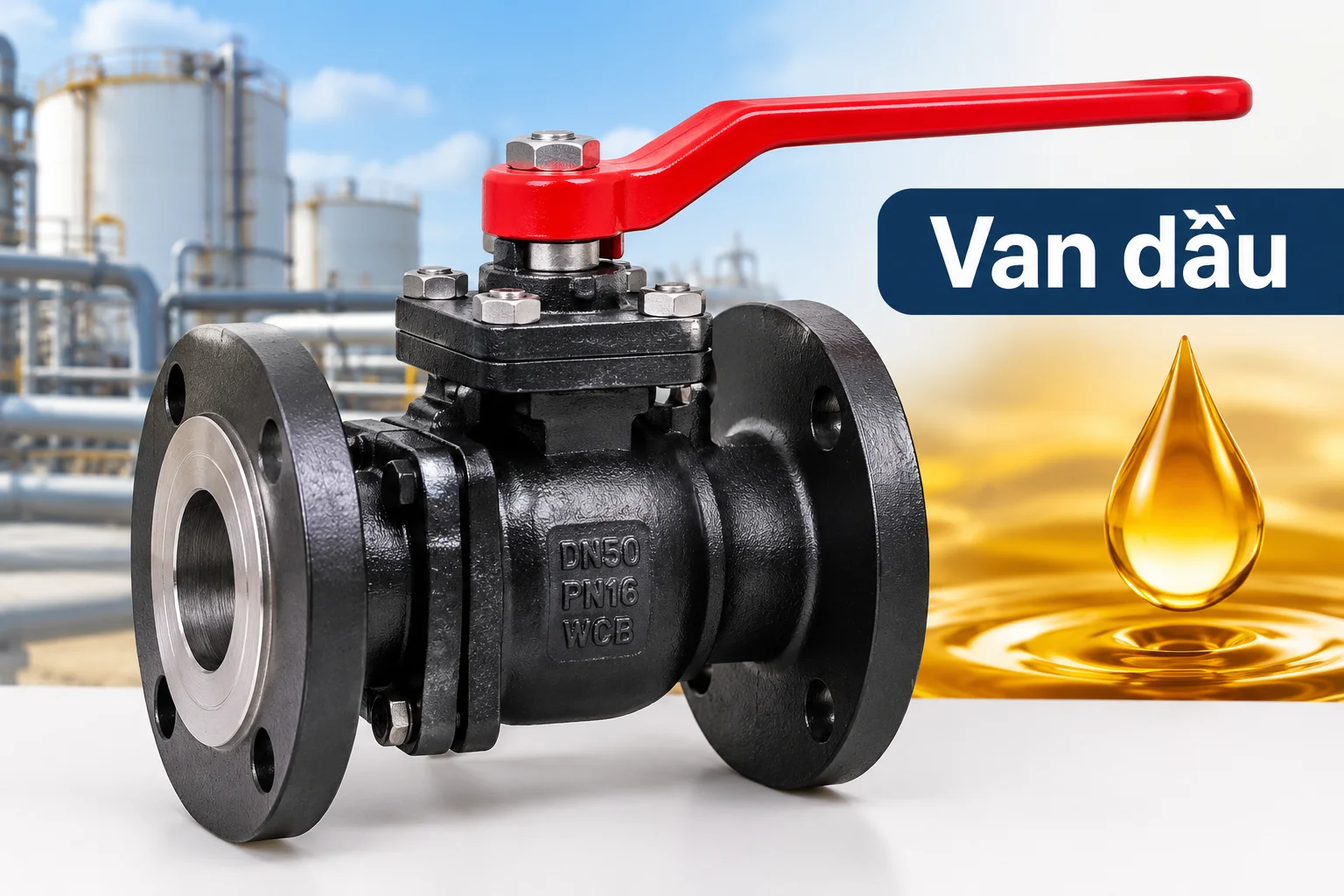

Van dầu là gì? Phân loại, cấu tạo, ứng dụng và cách chọn

Trong bất kỳ hệ thống dẫn dầu, cấp nhiên liệu hay dầu công nghiệp nào, dòng chất lỏng đều phải được đóng, mở và điều tiết chính xác. Chỉ cần một chiếc van không đáp ứng yêu cầu, hệ thống có thể gặp nhiều vấn đề: rò rỉ dầu, van không đóng kín, gioăng nhanh xuống cấp, van không chịu nổi áp suất hoặc nhiệt độ làm việc, và nghiêm trọng hơn là tăng nguy cơ mất an toàn.

Van inox dầu là nhóm thiết bị được dùng để kiểm soát dòng dầu và một số môi chất tương thích trong đường ống. Tuy nhiên, van inox dầu không phải là tên của một kiểu van duy nhất. Đây là cách gọi theo môi chất và ứng dụng, nên việc chọn đúng loại van cần dựa trên nhiều yếu tố kỹ thuật chứ không chỉ kích thước. Bài viết này sẽ giúp bạn nắm rõ khái niệm, cấu tạo, phân loại, ứng dụng và cách chọn van inox dầu phù hợp cho hệ thống của mình.

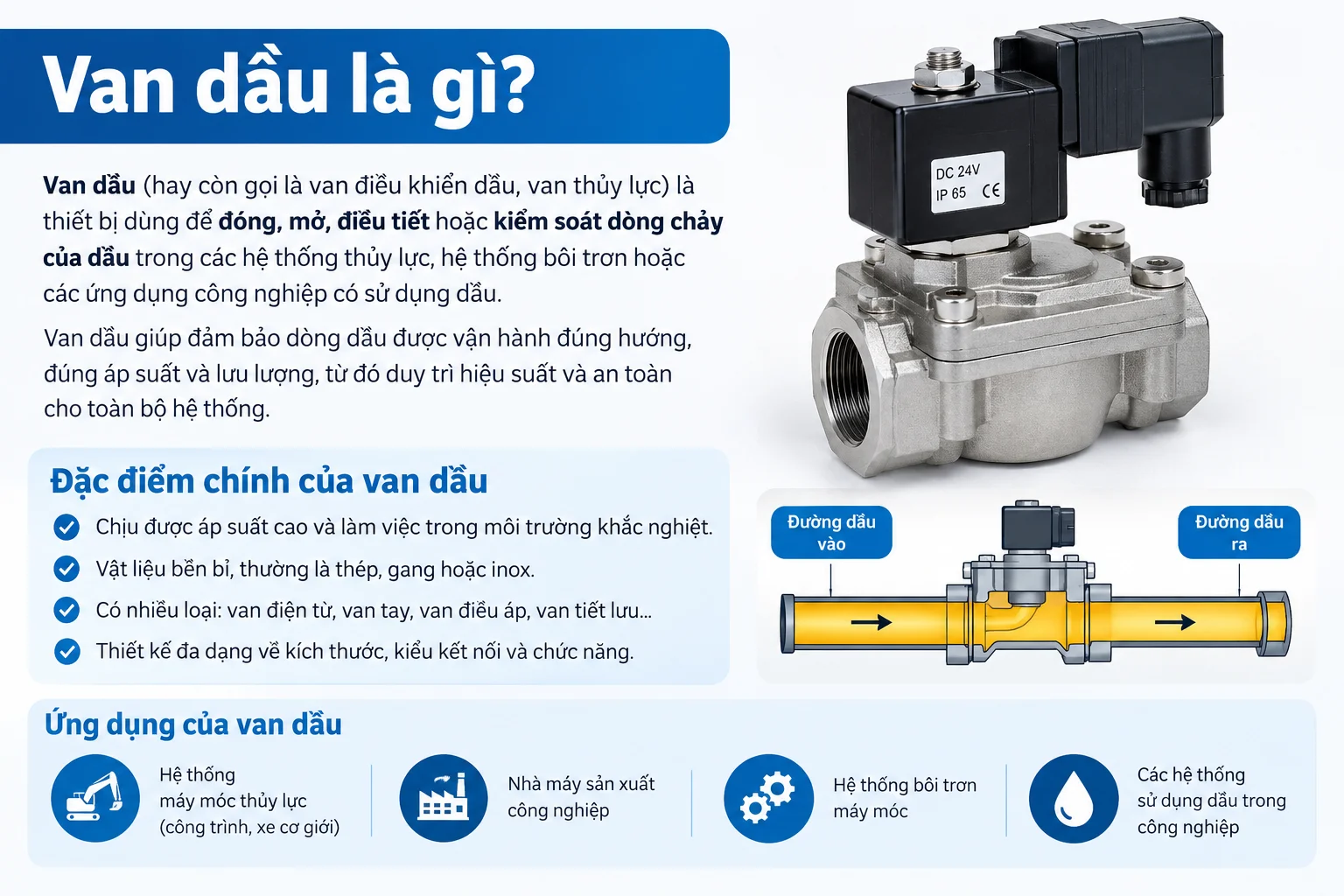

Van dầu là gì?

Van dầu là thiết bị cơ khí dùng để đóng, mở, điều tiết hoặc kiểm soát dòng dầu trong đường ống và thiết bị công nghiệp. Tùy thiết kế, vật liệu và tiêu chuẩn, van có thể được sử dụng cho dầu bôi trơn, dầu thủy lực, dầu nhiên liệu hoặc các chất lỏng gốc dầu khác.

Cần lưu ý rằng van inox dầu là cách gọi theo môi chất và ứng dụng, không nhất thiết chỉ một kiểu van cụ thể. Một van bi, van cầu, van bướm hay van một chiều đều có thể được dùng trên đường dầu nếu phù hợp với điều kiện làm việc.

Khả năng sử dụng của một chiếc van inox dầu phụ thuộc vào các yếu tố chính sau:

• Loại dầu hoặc môi chất đi qua van.

• Áp suất làm việc.

• Nhiệt độ làm việc.

• Lưu lượng cần đáp ứng.

• Vật liệu thân van và gioăng làm kín.

• Kiểu kết nối với đường ống.

Vì vậy, khi nói đến van inox dầu, điều quan trọng không phải là tên gọi mà là van đó có tương thích với hệ thống dầu cụ thể hay không.

Cấu tạo và nguyên lý hoạt động của van dầu

Cấu tạo cơ bản

Dù thuộc kiểu nào, phần lớn van inox dầu đều có các bộ phận chính:

• Thân van: phần chịu áp lực chính, quyết định độ bền và khả năng chịu áp suất của van.

• Bộ phận đóng/mở: có thể là bi, đĩa, cửa van hoặc kim van, tùy loại.

• Trục van: truyền chuyển động từ tay vận hành đến bộ phận đóng/mở.

• Tay gạt hoặc tay quay: cơ cấu để người vận hành điều khiển van (một số van dùng bộ điều khiển khí nén hoặc điện).

• Gioăng làm kín: ngăn dầu rò rỉ qua thân, trục và mặt đóng.

• Nắp van: che chắn và bảo vệ các chi tiết bên trong.

• Đầu kết nối: nối van với đường ống bằng ren, mặt bích, hàn hoặc kiểu khác.

Nguyên lý hoạt động

Nguyên lý chung là khi cơ cấu đóng/mở thay đổi vị trí, tiết diện dòng chảy thay đổi theo, từ đó dòng dầu được mở thông, bị hạn chế hoặc bị chặn hoàn toàn. Cụ thể với từng loại phổ biến:

• Van bi: viên bi có lỗ xoay để mở hoặc khóa dòng, thường chỉ cần xoay một phần tư vòng.

• Van bướm: đĩa van xoay quanh trục để mở hoặc đóng đường dòng chảy.

• Van cầu: đĩa van di chuyển lên xuống để điều tiết dòng.

• Van một chiều: tự động đóng khi dòng chảy có xu hướng đảo chiều.

Điểm cần nhấn mạnh là không phải mọi loại van inox dầu đều có chức năng điều tiết. Một số loại chủ yếu dùng để đóng/mở, một số khác dùng để chống dòng chảy ngược. Hiểu đúng chức năng này giúp bạn tránh dùng sai van cho sai mục đích.

Van dầu có những loại nào?

Dựa trên cấu tạo và chức năng, các loại van thường dùng cho hệ thống dầu gồm:

1. Van bi dầu
Đóng/mở nhanh, độ kín tốt, phù hợp với nhiều hệ thống dầu. Đây là lựa chọn phổ biến khi nhu cầu chính là cắt hoặc thông dòng.

2. Van cầu dầu
Có khả năng điều tiết lưu lượng, phù hợp khi cần kiểm soát dòng chảy thay vì chỉ đóng hoặc mở hoàn toàn.

3. Van bướm dầu
Kết cấu gọn, trọng lượng nhẹ, thường được cân nhắc cho đường ống kích thước lớn.

4. Van một chiều dầu
Ngăn dầu chảy ngược, hoạt động tự động theo hướng dòng chảy, thường dùng để bảo vệ bơm và thiết bị phía sau.

5. Van cổng dùng cho dầu
Phù hợp để đóng/mở đường ống. Loại van này không nên sử dụng như van điều tiết liên tục.

6. Van kim / van điều tiết dầu
Phù hợp để điều chỉnh lưu lượng chính xác trong các hệ thống yêu cầu kiểm soát dòng nhỏ.

Lưu ý: tên gọi van inox dầu không cho biết chính xác đó là loại van nào. Việc lựa chọn cần dựa vào ứng dụng thực tế của hệ thống.

Thông số kỹ thuật quan trọng khi chọn van dầu

Để chọn đúng van inox dầu, bạn cần xem xét đồng thời nhiều thông số:

• Kích thước: thường ký hiệu theo DN như DN15, DN20, DN25, DN50, DN100... và phải khớp với đường ống.

• Áp suất làm việc: thường thể hiện qua cấp áp như PN10, PN16, PN25, hoặc theo tiêu chuẩn và thiết kế cụ thể của hệ thống.

• Nhiệt độ làm việc: cần nằm trong giới hạn của cả thân van lẫn gioăng.

• Vật liệu thân van: đồng, gang, thép, inox... tùy môi chất, áp suất và điều kiện lắp đặt.

• Vật liệu gioăng: phải tương thích với loại dầu và nhiệt độ sử dụng.

• Kiểu kết nối: ren, mặt bích, hàn, hoặc clamp trong một số hệ thống đặc thù.

• Kiểu vận hành: tay gạt, tay quay, khí nén hoặc điện.

• Môi chất: dầu thủy lực, dầu nhiên liệu, dầu bôi trơn...

• Tiêu chuẩn: lựa chọn theo yêu cầu thiết kế và hệ thống.

Insight chuyên sâu: không nên chỉ chọn van dựa trên DN. Một van đúng kích thước nhưng sai vật liệu gioăng hoặc không đủ cấp áp suất vẫn có thể gây sự cố. Đây là lỗi rất phổ biến khi chọn van chỉ theo đường kính ống.

So sánh các loại van dầu phổ biến

Vì sao van bi phù hợp để đóng/mở nhanh? Bi chỉ cần xoay một phần tư vòng là chuyển từ mở hoàn toàn sang đóng hoàn toàn, nên thao tác nhanh và gọn.

Vì sao van cầu phù hợp để điều tiết? Đĩa van di chuyển theo hành trình tăng giảm dần, cho phép chỉnh lượng dòng chảy mịn hơn. Đổi lại, dòng chảy đổi hướng bên trong thân nên tổn thất áp suất lớn hơn.

Vì sao van cổng không nên dùng để điều tiết thường xuyên? Van cổng được thiết kế để ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Khi để mở một phần, dòng chảy có thể gây mòn cửa van và bề mặt làm kín, làm giảm tuổi thọ.

Vì sao vật liệu gioăng quan trọng khi dùng với dầu? Gioăng tiếp xúc trực tiếp với dầu và nhiệt độ làm việc. Nếu vật liệu không tương thích, gioăng có thể phồng, cứng, lão hóa nhanh và dẫn đến rò rỉ dù thân van vẫn còn tốt.

Van inox dầu được sử dụng ở đâu?

Van inox dầu xuất hiện trong nhiều nhóm ứng dụng:

• Hệ thống dầu nhiên liệu.

• Đường ống dầu công nghiệp.

• Hệ thống dầu bôi trơn.

• Hệ thống dầu thủy lực.

• Máy móc và thiết bị công nghiệp.

• Hệ thống cấp nhiên liệu.

• Bồn chứa và đường ống dẫn dầu.

• Một số hệ thống dầu truyền nhiệt, nếu van đáp ứng đúng thông số.

Có thể định hướng chọn van theo từng tình huống:

• Cần đóng/mở: ưu tiên van bi hoặc van cổng tùy hệ thống.

• Cần điều tiết: cân nhắc van cầu hoặc van điều tiết.

• Cần chống chảy ngược: dùng van một chiều.

• Đường kính lớn: xem xét van bướm.

Những sai lầm thường gặp khi chọn và lắp van inox dầu

Sai lầm 1: Chỉ nhìn kích thước DN.
DN chỉ cho biết van khớp với đường ống, không phải tiêu chí duy nhất để van hoạt động an toàn.

Sai lầm 2: Không kiểm tra loại dầu.
Mỗi loại dầu có thành phần và đặc tính khác nhau, ảnh hưởng đến vật liệu làm kín và độ bền của van.

Sai lầm 3: Bỏ qua áp suất và nhiệt độ.
Van không đáp ứng điều kiện vận hành sẽ nhanh hỏng hoặc gây sự cố.

Sai lầm 4: Chọn sai gioăng.
Gioăng không tương thích có thể nhanh lão hóa, phồng hoặc rò rỉ.

Sai lầm 5: Dùng van đóng/mở để điều tiết liên tục.
Cách dùng này có thể làm giảm tuổi thọ van.

Sai lầm 6: Lắp sai chiều đối với van một chiều.
Van một chiều lắp ngược sẽ ảnh hưởng trực tiếp đến khả năng vận hành của hệ thống.

Cách chọn van inox dầu phù hợp cho hệ thống

Bạn có thể áp dụng checklist 7 bước sau:

Bước 1: Xác định loại dầu/môi chất. Dầu thủy lực, dầu bôi trơn, dầu nhiên liệu hay loại khác.

Bước 2: Xác định kích thước đường ống. Chọn DN tương ứng và kiểm tra kiểu kết nối.

Bước 3: Xác định áp suất làm việc. Chọn van có cấp áp phù hợp với thiết kế hệ thống.

Bước 4: Xác định nhiệt độ làm việc. Kiểm tra giới hạn nhiệt của thân van và gioăng.

Bước 5: Xác định chức năng. Đóng/mở, điều tiết hay chống chảy ngược.

Bước 6: Chọn vật liệu thân van và gioăng tương thích. Cân nhắc đồng, gang, thép hoặc inox tùy điều kiện.

Bước 7: Kiểm tra kiểu kết nối và tiêu chuẩn kỹ thuật. Ren, mặt bích, hàn hay clamp, cùng tiêu chuẩn theo yêu cầu thiết kế.

Khi chưa xác định đầy đủ các thông số trên, bạn nên tập hợp thông tin về môi chất, DN, áp suất, nhiệt độ và kiểu kết nối để được tư vấn đúng loại van.

Lưu ý khi lắp đặt và sử dụng van dầu

• Làm sạch đường ống trước khi lắp để tránh cặn bẩn làm hỏng bề mặt làm kín.

• Kiểm tra van trước khi đưa vào hệ thống.

• Lắp đúng chiều dòng chảy nếu van có yêu cầu.

• Không siết ren hoặc bulông quá mức.

• Đảm bảo gioăng đúng chủng loại.

• Không vận hành vượt áp suất hoặc nhiệt độ cho phép.

• Kiểm tra rò rỉ sau khi lắp.

• Định kỳ kiểm tra tay van, gioăng và thân van.

• Với hệ thống dầu/nhiên liệu có yêu cầu an toàn cao, cần tuân thủ tiêu chuẩn và quy trình vận hành của hệ thống.

Câu hỏi thường gặp về van dầu

1. Van inox dầu là gì?
Van inox dầu là thiết bị dùng để đóng, mở, điều tiết hoặc kiểm soát dòng dầu trong đường ống và thiết bị.

2. Van inox dầu có những loại nào?
Có thể sử dụng van bi, van cầu, van bướm, van cổng, van một chiều, van kim... tùy chức năng và điều kiện vận hành.

3. Van inox dầu có dùng được cho mọi loại dầu không?
Không. Cần kiểm tra tính tương thích giữa loại dầu, vật liệu thân van, gioăng, áp suất và nhiệt độ làm việc.

4. Nên chọn van bi hay van cầu cho đường dầu?
Nếu chủ yếu cần đóng/mở nhanh, van bi thường phù hợp. Nếu cần điều tiết lưu lượng, van cầu có thể phù hợp hơn.

5. Khi mua van inox dầu cần cung cấp thông tin gì?
Nên xác định loại dầu, DN, áp suất, nhiệt độ, kiểu kết nối, vật liệu và yêu cầu đóng/mở hoặc điều tiết.

Kết luận: Chọn đúng van inox dầu để hệ thống vận hành an toàn

Van inox dầu là thiết bị kiểm soát dòng dầu trong hệ thống đường ống và máy móc. Có nhiều loại van với chức năng khác nhau, từ van bi, van cầu, van bướm, van cổng đến van một chiều và van điều tiết. Không nên chọn van chỉ dựa trên kích thước, mà cần xem xét đồng thời môi chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối.

Chọn đúng van inox dầu giúp giảm nguy cơ rò rỉ, tăng độ ổn định khi vận hành, kéo dài tuổi thọ hệ thống và bảo đảm hiệu quả sử dụng lâu dài.
