Ball Valve 4 Là Gì? Cấu Tạo, Thông Số Và Ứng Dụng

Vì sao Ball Valve 4 được sử dụng trong hệ thống đường ống?

Trong nhiều hệ thống đường ống công nghiệp, dân dụng, có những thời điểm cần đóng hoặc mở dòng chảy một cách nhanh chóng và dứt khoát, đặc biệt là với các đường ống có kích thước lớn. Nếu chọn sai kích thước van, hệ thống có thể gặp tình trạng tổn thất áp suất, rò rỉ, hoặc thậm chí không lắp đặt được do không khớp với đường kính ống.

Đây là lúc Ball Va1ve 4 thường được hiểu là van bi có kích thước 4 inch xuất hiện như một lựa chọn phổ biến. Với thiết kế sử dụng viên bi xoay để đóng/mở dòng chảy, loại van này đóng vai trò kiểm soát lưu lượng hiệu quả trong các đường ống có tiết diện lớn.

Bài viết dưới đây sẽ giúp bạn hiểu rõ Ball Va1ve 4 là gì, cấu tạo và nguyên lý hoạt động ra sao, các thông số kỹ thuật cần lưu ý, ứng dụng thực tế và cách lựa chọn sản phẩm phù hợp với hệ thống của mình.

Ball Valve 4 là gì?

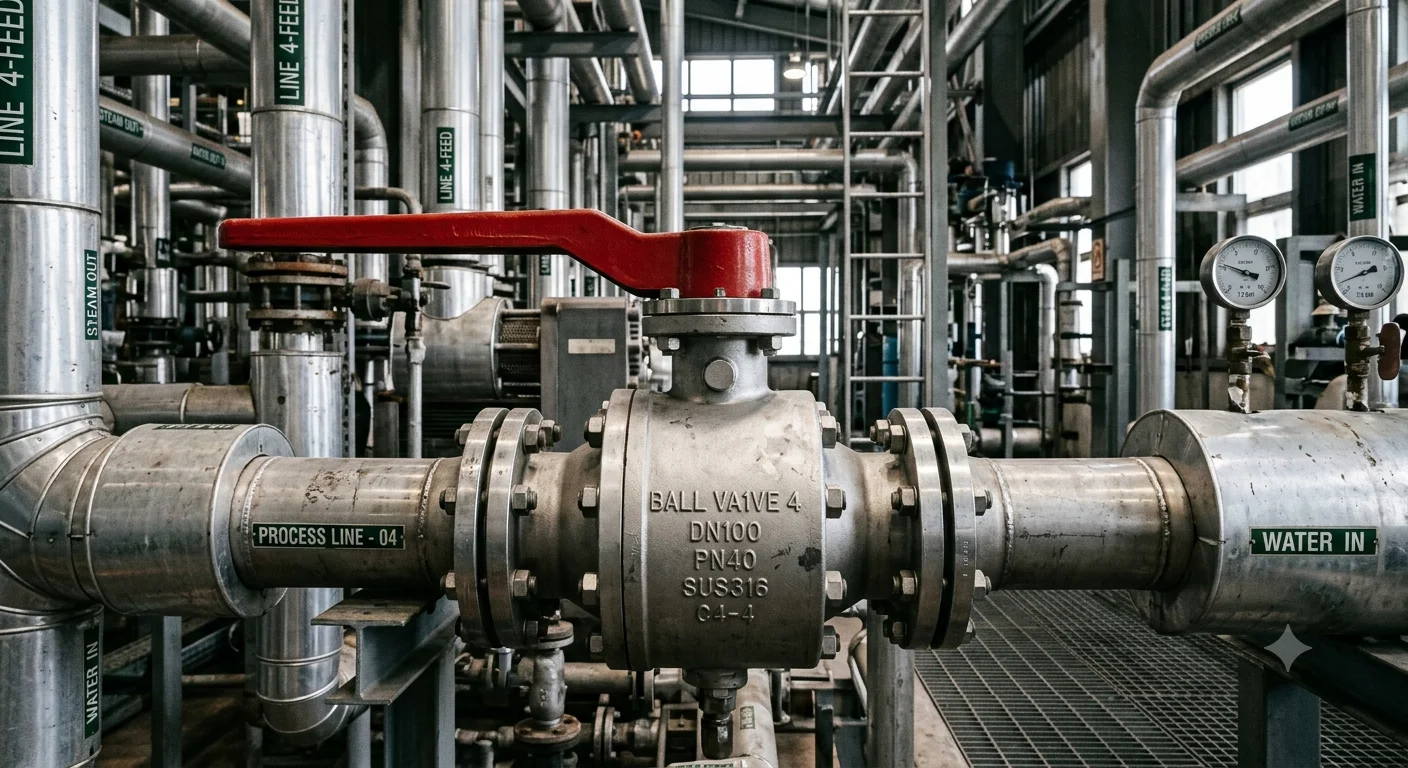

Ball Valve 4 thường được dùng để chỉ van bi có kích thước danh nghĩa 4 inch, tương đương khoảng DN100 trong nhiều hệ thống đường ống. Van sử dụng một viên bi có lỗ xuyên tâm để thực hiện chức năng đóng hoặc mở dòng chảy bằng cách xoay bi một góc 90°.

Để hiểu rõ hơn, cần bắt đầu từ khái niệm Ball Valve nói chung: đây là dòng van công nghiệp sử dụng một viên bi rỗng ở giữa làm bộ phận điều khiển chính. Khi lỗ trên bi cùng hướng với dòng chảy, van ở trạng thái mở; khi bi xoay vuông góc, van đóng hoàn toàn.

Con số "4" trong tên gọi thể hiện kích thước danh nghĩa của van – tức đường kính danh định của cổng kết nối, thường tính theo đơn vị inch. Tuy nhiên, cần lưu ý rằng Ball Va1ve 4 inch và DN100 không phải lúc nào cũng hoàn toàn tương đương tuyệt đối, vì hệ quy đổi kích thước có thể khác nhau tùy tiêu chuẩn sản xuất (ANSI, JIS, DIN...) và từng nhà cung cấp.

Vì vậy, trước khi thay thế hoặc lắp đặt van mới, người dùng nên kiểm tra kỹ thông số kích thước danh nghĩa so với kích thước thực tế của đường ống, tránh trường hợp nhầm lẫn giữa các hệ tiêu chuẩn dẫn đến sai lệch khi lắp ráp.

Cấu tạo và nguyên lý hoạt động của Ball Valve 4

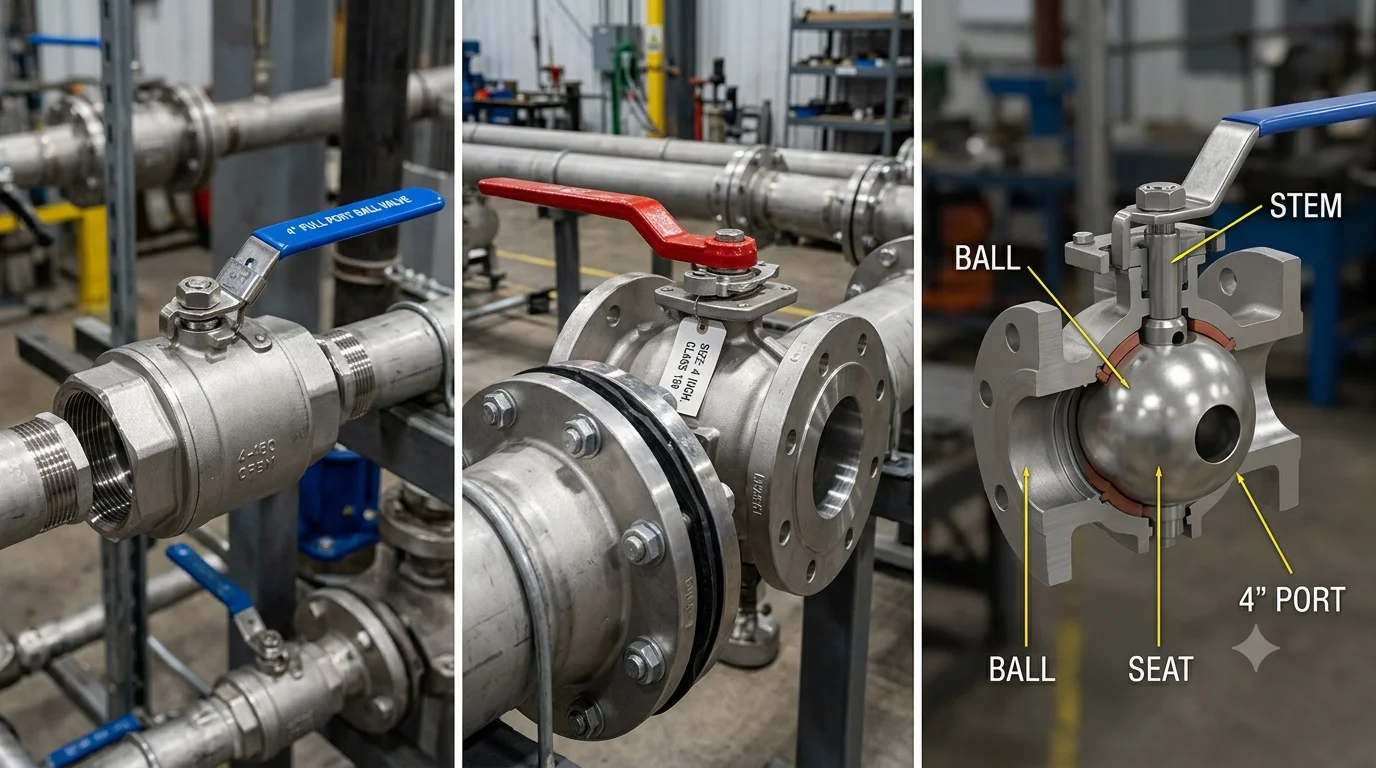

Cấu tạo

Một Ball Va1ve 4 cơ bản thường bao gồm các bộ phận chính:

• Thân van – khung chịu lực chính, chứa các bộ phận bên trong

• Bi van – bộ phận trung tâm có lỗ xuyên tâm, quyết định trạng thái đóng/mở

• Trục van – kết nối bi với tay gạt hoặc bộ truyền động, truyền lực xoay

• Gioăng làm kín – đảm bảo độ kín giữa bi và thân van, ngăn rò rỉ

• Tay gạt hoặc bộ truyền động – bộ phận điều khiển, có thể vận hành thủ công hoặc tự động

• Nắp/thân ghép – phần lắp ráp giữ các chi tiết bên trong cố định

• Các đầu kết nối – giao diện nối với đường ống (mặt bích, ren, hàn...)

Nguyên lý hoạt động

Nguyên lý vận hành của Ball Va1ve 4 khá đơn giản nhưng hiệu quả:

• Khi van mở: lỗ trên bi nằm cùng hướng với đường ống, cho phép lưu chất đi qua tự do

• Khi van đóng: bi được xoay một góc 90°, khiến lỗ bi vuông góc với dòng chảy, chặn hoàn toàn lưu chất

Nhờ cơ chế xoay 90°, Ball Va1ve 4 có khả năng đóng/mở nhanh chỉ trong một thao tác, phù hợp với các hệ thống cần phản ứng tức thời. Gioăng làm kín đóng vai trò quan trọng trong việc duy trì độ kín tuyệt đối khi van ở trạng thái đóng, hạn chế thất thoát lưu chất và đảm bảo an toàn vận hành.

Phân loại Ball Valve 4 phổ biến

Theo vật liệu

• Ball Va1ve 4 inox – chống ăn mòn tốt, phù hợp môi trường khắc nghiệt

• Ball Va1ve 4 thép – độ bền cơ học cao, dùng trong công nghiệp nặng

• Ball Va1ve 4 gang – chi phí hợp lý, phổ biến trong hệ thống cấp nước

• Ball Va1ve 4 đồng – tùy phạm vi ứng dụng, thường dùng ở quy mô nhỏ hơn

Theo kiểu kết nối

• Van bi 4 inch mặt bích – phổ biến trong hệ thống công nghiệp lớn

• Van bi 4 inch nối ren – nếu cấu hình sản phẩm cho phép

• Van bi 4 inch hàn – tạo liên kết chắc chắn, ít rò rỉ

• Các kiểu kết nối chuyên dụng khác tùy nhà sản xuất

Theo phương thức vận hành

• Ball Va1ve 4 tay gạt – vận hành thủ công, đơn giản

• Ball Va1ve 4 điều khiển khí nén – tự động hóa, phù hợp hệ thống cần đóng/mở tần suất cao

• Ball Va1ve 4 điều khiển điện – tích hợp vào hệ thống điều khiển tự động

Theo cấu tạo dòng chảy

• Full Port: đường kính lỗ bi tương đương đường kính ống, tổn thất áp suất thấp

• Reduced Port: đường kính lỗ bi nhỏ hơn đường ống, chi phí thấp hơn nhưng tổn thất áp suất cao hơn

Thông số kỹ thuật Ball Valve 4 cần quan tâm

Lưu ý quan trọng: không nên áp một mức áp suất hoặc nhiệt độ cố định cho mọi Ball Va1ve 4, vì các thông số này phụ thuộc vào model cụ thể, vật liệu chế tạo, tiêu chuẩn áp dụng và nhà sản xuất. Việc tra cứu datasheet của từng sản phẩm là bước bắt buộc trước khi quyết định lắp đặt.

Ball Valve 4 khác gì so với Ball Valve 2 và Ball Valve 3?

Kích thước van ảnh hưởng trực tiếp đến khả năng đáp ứng lưu lượng của hệ thống, nhưng điều đó không có nghĩa là van kích thước lớn hơn luôn là lựa chọn tốt hơn. Việc chọn van cần dựa trên đường kính đường ống thực tế và yêu cầu vận hành của hệ thống, chứ không nên chỉ dựa vào một tiêu chí duy nhất là kích thước.

Tại sao nên chọn Ball Va1ve 4 thay vì các loại van khác?

So với các dòng van phổ biến khác như Gate Valve, Globe Valve, Butterfly Valve hay Check Valve, Ball Va1ve 4 có những đặc điểm riêng:

• Khả năng đóng/mở nhanh: chỉ cần xoay 90°, nhanh hơn nhiều so với Gate Valve hay Globe Valve

• Độ kín: thường tốt hơn Butterfly Valve nhờ thiết kế bi và gioăng ôm khít

• Tổn thất áp suất: thấp, đặc biệt với loại Full Port

• Khả năng điều tiết: hạn chế hơn so với Globe Valve, vì Ball Valve chủ yếu phù hợp với nhiệm vụ đóng/mở hoàn toàn

• Chi phí: thường cạnh tranh hơn so với các van điều khiển chuyên dụng

• Không gian lắp đặt: gọn hơn so với Gate Valve cùng kích thước

Điểm cần nhấn mạnh là Ball Valve phù hợp với nhiệm vụ đóng/mở dòng chảy dứt khoát, chứ không phải là lựa chọn mặc định cho mọi ứng dụng cần điều tiết lưu lượng liên tục – vai trò đó thường phù hợp hơn với Globe Valve.

Ball Va1ve 4 được sử dụng ở đâu?

Ball Va1ve 4 xuất hiện trong nhiều nhóm ứng dụng khác nhau:

• Hệ thống cấp và xử lý nước

• Hệ thống HVAC (điều hòa không khí, thông gió)

• Đường ống công nghiệp

• Hệ thống khí nén

• Hệ thống dầu và nhiên liệu

• Nhà máy sản xuất

• Hệ thống PCCC – tùy thiết kế và tiêu chuẩn áp dụng

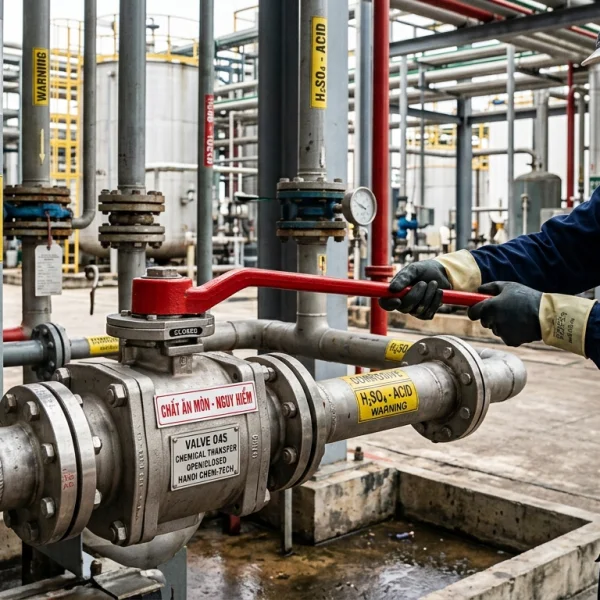

• Một số hệ thống hóa chất, khi lựa chọn đúng vật liệu thân, bi và gioăng

Nên ưu tiên sử dụng Ball Va1ve 4 khi hệ thống cần đóng/mở nhanh, yêu cầu khả năng làm kín tốt, đường ống có kích thước tương ứng, và môi chất vận chuyển phù hợp với vật liệu van cũng như gioăng làm kín.

Những sai lầm thường gặp khi chọn Ball Valve 4

Sai lầm 1: Chỉ nhìn kích thước 4 inch
Cần kiểm tra thêm DN, tiêu chuẩn mặt bích và kích thước kết nối thực tế, vì không phải mọi sản phẩm 4 inch đều tương thích với nhau.

Sai lầm 2: Bỏ qua vật liệu môi chất
Một loại van phù hợp với nước chưa chắc phù hợp với dầu hoặc hóa chất – cần đối chiếu kỹ vật liệu thân, bi và gioăng với môi chất sử dụng.

Sai lầm 3: Không kiểm tra áp suất
Áp suất làm việc thực tế của hệ thống phải nằm trong giới hạn cho phép của model van đã chọn.

Sai lầm 4: Dùng ball valve để điều tiết liên tục
Việc sử dụng sai mục đích này có thể ảnh hưởng đến độ bền của bi và gioăng tùy theo thiết kế sản phẩm.

Sai lầm 5: Chọn van không tương thích với bộ truyền động
Đặc biệt cần lưu ý với Ball Va1ve 4 điều khiển điện hoặc khí nén – bộ truyền động phải khớp với trục và mô-men xoắn yêu cầu của van.

Cách chọn Ball Va1ve 4 phù hợp

Checklist 7 bước khi lựa chọn:

1. Xác định đường kính đường ống thực tế

2. Kiểm tra DN và tiêu chuẩn kết nối (mặt bích, ren, hàn...)

3. Xác định loại môi chất sẽ đi qua van

4. Xác định áp suất làm việc của hệ thống

5. Xác định nhiệt độ làm việc

6. Chọn vật liệu thân, bi và gioăng phù hợp với môi chất

7. Chọn kiểu vận hành: tay gạt, khí nén hoặc điện

Nếu mua số lượng lớn, nên thực hiện thêm các bước:

• Yêu cầu catalogue chi tiết từ nhà cung cấp

• Kiểm tra datasheet kỹ thuật của từng model

• Xác nhận tiêu chuẩn áp dụng (ANSI, JIS, DIN...)

• Kiểm tra nguồn gốc, xuất xứ sản phẩm

• Yêu cầu thông tin bảo hành rõ ràng

• Đối chiếu model trước khi đặt hàng chính thức

Lưu ý khi lắp đặt và sử dụng Ball Va1ve 4

Trước khi lắp:

• Kiểm tra đường ống về kích thước và tình trạng

• Làm sạch dị vật trong đường ống trước khi lắp van

• Kiểm tra hướng lắp và kiểu kết nối cho đúng

• Kiểm tra tình trạng gioăng trước khi đưa vào sử dụng

Trong quá trình vận hành:

• Không tác động lực quá mức lên tay gạt khi đóng/mở

• Không đóng/mở đột ngột nếu hệ thống nhạy với hiện tượng va đập thủy lực

• Theo dõi thường xuyên tình trạng rò rỉ tại các mối nối

• Kiểm tra định kỳ bộ phận làm kín để phát hiện hao mòn sớm

Khi bảo trì:

• Cô lập áp suất trong đường ống trước khi tháo van

• Xác nhận môi chất đã được xử lý an toàn trước khi thao tác

• Thay thế gioăng/phụ kiện đúng chủng loại theo khuyến nghị của nhà sản xuất

Câu hỏi thường gặp về Ball Valve 4

1. Ball Va1ve 4 là gì?
Ball Va1ve 4 thường chỉ van bi có kích thước 4 inch, thường được quy đổi tương đương DN100 tùy theo tiêu chuẩn áp dụng.

2. Ball Va1ve 4 inch có phải DN100 không?
Về cơ bản, 4 inch thường tương ứng với DN100, nhưng cần kiểm tra tiêu chuẩn cụ thể của từng sản phẩm vì hệ quy đổi có thể khác nhau giữa các nhà sản xuất.

3. Ball Va1ve 4 dùng cho những môi chất nào?
Van có thể dùng cho nước, khí, dầu hoặc các môi chất khác, tùy thuộc vào vật liệu thân, bi, gioăng và thông số kỹ thuật cụ thể của từng model.

4. Ball Va1ve 4 nên dùng tay gạt hay điều khiển tự động?
Điều này phụ thuộc vào tần suất đóng/mở, yêu cầu tự động hóa của hệ thống và điều kiện vận hành thực tế.

5. Khi mua Ball Va1ve 4 cần kiểm tra những thông số nào?
Cần kiểm tra kích thước, vật liệu, áp suất, nhiệt độ, kiểu kết nối, môi chất sử dụng, kiểu vận hành và tiêu chuẩn áp dụng.

Ball Va1ve 4 lựa chọn nào phù hợp cho hệ thống của bạn?

Ball Va1ve 4 là dòng van bi có kích thước lớn, thường được hiểu là loại 4 inch, mang lại khả năng đóng/mở nhanh và độ kín tốt cho các hệ thống đường ống có tiết diện lớn. Trên thị trường có nhiều lựa chọn về vật liệu, kiểu kết nối và phương thức điều khiển để phù hợp với từng nhu cầu cụ thể.

Điều quan trọng cần ghi nhớ là không nên lựa chọn van chỉ dựa trên kích thước danh nghĩa, mà cần đối chiếu đầy đủ các yếu tố: DN – kiểu kết nối – áp suất làm việc – nhiệt độ – môi chất – vật liệu chế tạo.

Nếu bạn đang cần lựa chọn Ball Va1ve 4 cho hệ thống nước, khí, dầu hoặc đường ống công nghiệp, hãy cung cấp kích thước đường ống, môi chất và áp suất làm việc để được tư vấn model phù hợp.
