Van an toàn khí nén là gì? Cấu tạo, nguyên lý và cách chọn
Hệ thống khí nén được thiết kế để vận hành ở một dải áp suất nhất định. Nhưng máy nén khí, bộ điều khiển hay van điều áp đều có thể gặp sự cố. Khi áp suất vượt ngưỡng thiết kế, bình chứa, đường ống và thiết bị phía sau có thể hư hỏng. Nghiêm trọng hơn, an toàn của người vận hành cũng bị đe dọa.
Đó là lý do van inox an toàn khí nén được xem là lớp bảo vệ cuối cùng của hệ thống. Khi áp suất tăng quá mức cho phép, van tự động mở để xả bớt khí và đưa áp suất về mức an toàn. Van này hoạt động độc lập, không phụ thuộc vào điện hay bộ điều khiển.
Nhiều người vẫn nhầm van an toàn với van giảm áp hoặc van xả thông thường. Ba loại van này có mục đích khác nhau và không thể thay thế cho nhau. Bài viết sẽ đi lần lượt qua định nghĩa, cấu tạo, nguyên lý hoạt động, phân loại, thông số kỹ thuật, cách chọn và lưu ý lắp đặt để bạn chọn đúng van an toàn cho hệ thống khí nén của mình.

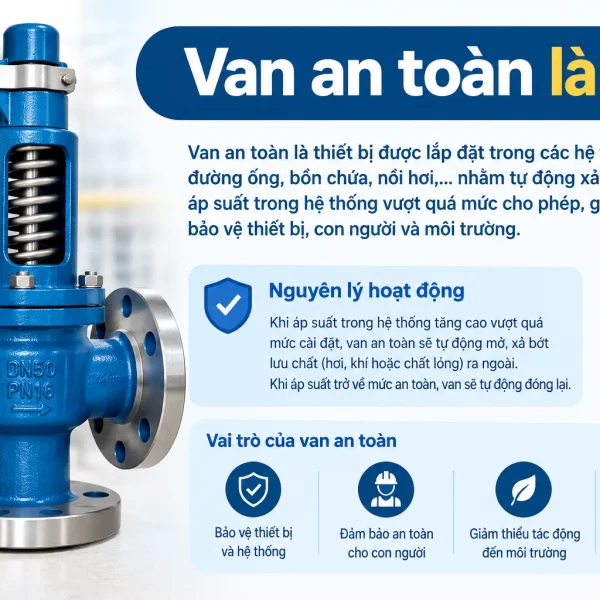

Van an toàn khí nén là gì?
Van an toàn khí nén là thiết bị bảo vệ trong hệ thống khí nén. Van tự động xả khí khi áp suất trong hệ thống vượt quá giá trị cài đặt. Nhờ vậy, van hạn chế tình trạng quá áp và bảo vệ đường ống, bình chứa cùng các thiết bị liên quan.
Trong hệ thống, van an toàn không tham gia vào quá trình vận hành thông thường. Ở điều kiện làm việc bình thường, van luôn đóng kín. Van chỉ "lên tiếng" khi có sự cố khiến áp suất tăng bất thường, ví dụ máy nén khí không ngắt tải đúng lúc, van điều áp bị kẹt hoặc một đoạn đường ống bị chặn.
Hệ thống khí nén cần thiết bị bảo vệ quá áp vì mọi thiết bị chứa khí đều có giới hạn áp suất thiết kế. Khí nén là môi chất có thể nén, nên năng lượng tích trữ trong bình và đường ống rất lớn. Khi vượt giới hạn, hậu quả có thể là rò rỉ mối nối, nứt vỡ thiết bị hoặc nghiêm trọng hơn.
Van an toàn thường được lắp trực tiếp trên bình chứa khí, ở đầu ra của máy nén khí, hoặc trên các nhánh đường ống cần bảo vệ. Bạn sẽ gặp van này trong nhà máy sản xuất, xưởng cơ khí, dây chuyền tự động hóa, trạm nén khí và bất kỳ hệ thống nào có yêu cầu bảo vệ quá áp.
Cấu tạo của van an toàn khí nén
Dù có nhiều kiểu thiết kế, một van inox an toàn khí nén thường gồm các bộ phận sau:
Thân van: phần vỏ chịu áp, chứa toàn bộ cơ cấu bên trong và tạo đường dẫn cho khí đi qua. Thân van thường làm bằng đồng, inox hoặc thép, tùy áp suất và môi trường.
Cửa vào và cửa xả: cửa vào nối với hệ thống cần bảo vệ, cửa xả là nơi khí thoát ra khi van mở. Cửa xả không được bị bịt kín, nếu không van sẽ mất tác dụng.
Đĩa van và ghế van: đây là cặp chi tiết làm kín. Đĩa van áp vào ghế van để giữ khí bên trong khi áp suất bình thường. Độ kín của cặp này quyết định van có bị rò rỉ hay không.
Lò xo: tạo lực ép đĩa van xuống ghế van. Độ cứng và độ nén của lò xo quyết định áp suất mà van bắt đầu mở.
Ty van: truyền lực từ lò xo xuống đĩa van và giữ đĩa van chuyển động đúng hướng.
Cơ cấu điều chỉnh áp suất: thường là vít hoặc đai ốc dùng để nén hoặc nới lò xo, từ đó chỉnh áp suất cài đặt. Sau khi chỉnh, bộ phận này thường được kẹp chì hoặc niêm phong để tránh bị thay đổi tùy tiện.
Nắp hoặc chụp bảo vệ: che chắn cơ cấu điều chỉnh khỏi bụi bẩn và tác động bên ngoài.
Tay giật (nếu có): cho phép người vận hành mở van bằng tay để kiểm tra van có bị kẹt hay không, mà không cần đợi áp suất tăng đến ngưỡng.
Mỗi bộ phận đều ảnh hưởng đến độ tin cậy. Một lò xo bị mỏi hoặc mặt tiếp xúc giữa đĩa van và ghế van bị mòn có thể khiến van xả sớm, xả muộn hoặc rò rỉ liên tục.

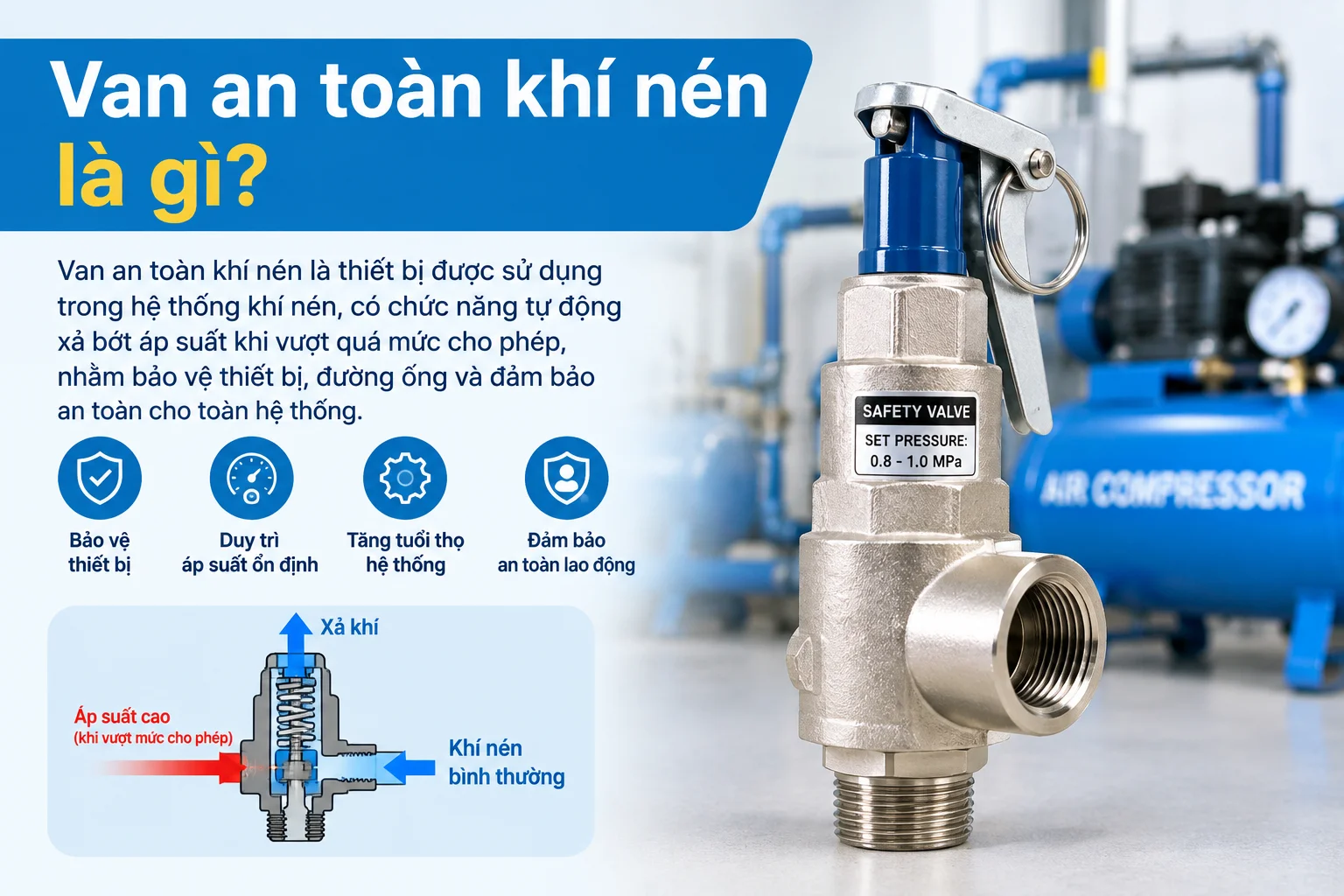

Nguyên lý hoạt động của van an toàn khí nén
Nguyên lý của van an toàn lò xo khá đơn giản: một bên là lực do áp suất khí đẩy lên đĩa van, bên kia là lực lò xo ép đĩa van xuống. Van hoạt động qua ba trạng thái.
1. Áp suất bình thường
Áp suất trong hệ thống thấp hơn mức cài đặt. Lực lò xo lớn hơn lực đẩy của khí nên đĩa van được giữ chặt trên ghế van. Van đóng kín và khí nén không thoát ra ngoài.
2. Áp suất tăng vượt ngưỡng
Khi có sự cố, áp suất tăng dần và lực tác động lên đĩa van tăng theo. Đến khi lực này thắng được lực giữ của lò xo, đĩa van nhấc lên khỏi ghế và van bắt đầu mở. Khí nén được xả ra ngoài, làm áp suất trong hệ thống giảm xuống. Thông thường van mở nhanh và đạt khả năng xả cần thiết trong khoảng áp suất rất hẹp so với mức cài đặt.
3. Áp suất trở về mức an toàn
Khi áp suất giảm xuống, lực lò xo lại chiếm ưu thế và đưa đĩa van về vị trí đóng. Van đóng lại ở áp suất thấp hơn mức mở một chút, khoảng chênh này gọi là độ chênh áp đóng. Sau đó hệ thống tiếp tục làm việc bình thường.
Toàn bộ quá trình diễn ra tự động, hoàn toàn bằng cơ khí và không cần nguồn điện hay tín hiệu điều khiển. Đây chính là điểm khiến van an toàn trở thành lớp bảo vệ đáng tin cậy khi các thiết bị điều khiển gặp sự cố.
Van an toàn khí nén có những loại nào?
Bạn có thể phân loại van theo nhiều tiêu chí khác nhau.
Theo cơ cấu tác động
Van an toàn lò xo: loại phổ biến nhất trong hệ thống khí nén, cấu tạo gọn, dễ bảo trì.
Van có cơ cấu điều chỉnh áp suất: cho phép chỉnh áp suất cài đặt trong một dải nhất định, phù hợp khi cần linh hoạt.
Van có tay giật kiểm tra: thuận tiện cho việc thử van định kỳ ngay tại hiện trường.

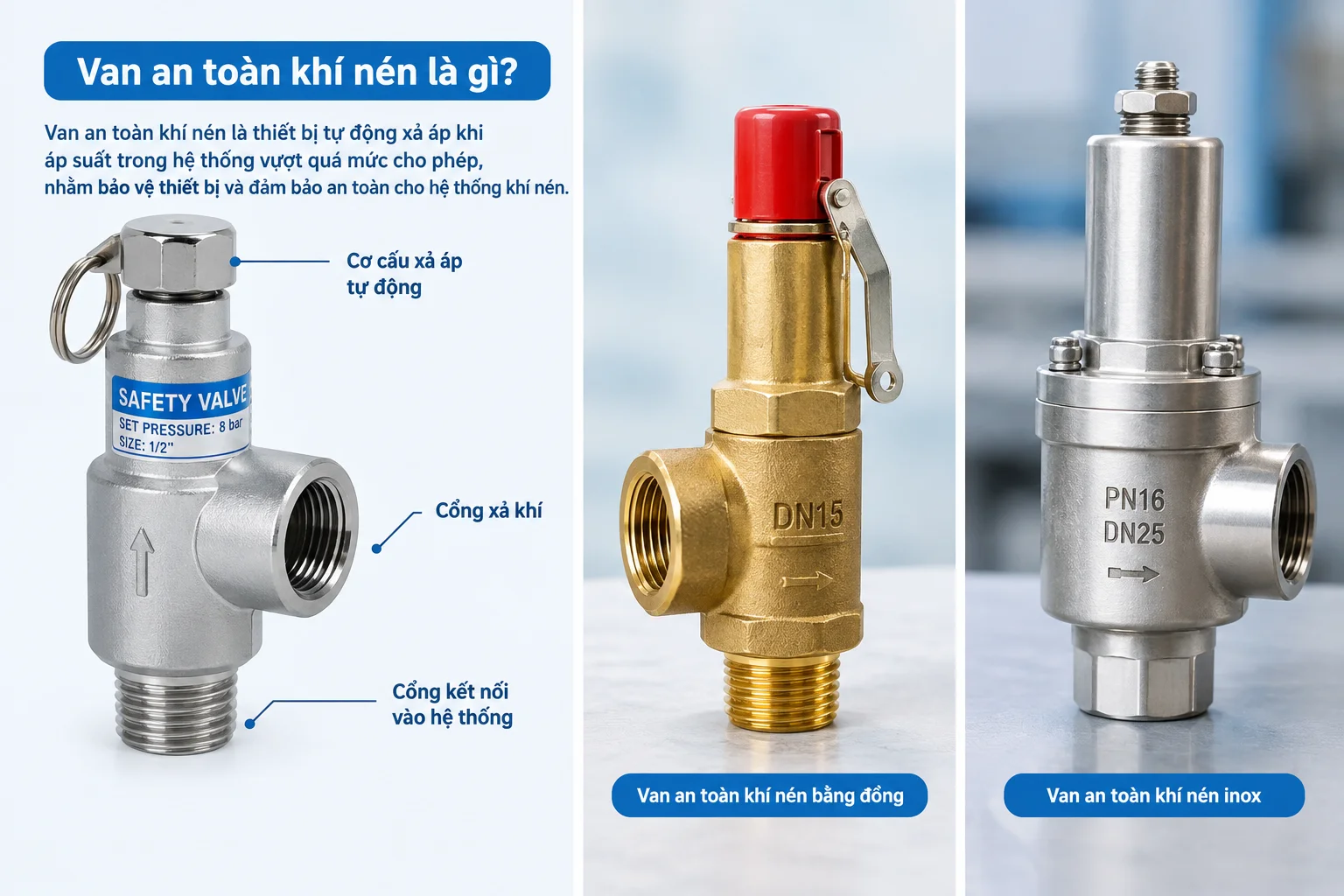

Theo vật liệu
Van đồng: thông dụng, giá hợp lý, dùng nhiều cho máy nén khí và bình chứa cỡ nhỏ đến trung bình.
Van inox: chống ăn mòn tốt, phù hợp môi trường ẩm hoặc yêu cầu vệ sinh.
Van thép: dùng cho hệ thống áp suất cao hoặc điều kiện làm việc khắc nghiệt.
Một số thiết kế dùng vật liệu đặc biệt cho môi trường có yêu cầu riêng.
Theo kiểu kết nối
Nối ren: phổ biến với van cỡ nhỏ, lắp nhanh gọn.
Nối mặt bích: dùng cho kích thước lớn hoặc hệ thống công nghiệp cần độ chắc chắn.
Kết nối chuyên dụng: tùy yêu cầu của từng hệ thống.
Theo môi trường sử dụng
Van được chọn theo ứng dụng như hệ thống khí nén công nghiệp, máy nén khí, bình chứa khí hoặc đường ống khí áp suất cao. Mỗi môi trường có yêu cầu riêng về vật liệu, dải áp suất và khả năng xả.
Thông số kỹ thuật quan trọng của van an toàn khí nén
Khi đọc catalogue hoặc báo giá, bạn nên kiểm tra các thông số sau:
Kích thước danh nghĩa (DN) và kích thước kết nối: phải khớp với vị trí lắp đặt.
Áp suất cài đặt: mức áp suất mà van bắt đầu mở.
Áp suất làm việc: áp suất bình thường của hệ thống.
Áp suất tối đa: giới hạn chịu đựng của van và của thiết bị được bảo vệ.
Nhiệt độ làm việc: ảnh hưởng đến vật liệu làm kín và lò xo.
Vật liệu thân van, đĩa van và lò xo: quyết định độ bền và khả năng chống ăn mòn.
Loại kết nối: ren hay mặt bích.
Môi chất sử dụng: khí nén, khí trơ hay loại khí khác.
Lưu lượng xả: lượng khí van có thể xả ra khi mở hoàn toàn.
Tiêu chuẩn sản xuất: nếu có, giúp bạn đối chiếu chất lượng và yêu cầu pháp lý.
Điểm cần nhấn mạnh: không nên chỉ chọn van theo DN. Nhiều người thấy van "vừa ren" là lắp, trong khi yếu tố quyết định là áp suất cài đặt và lưu lượng xả có phù hợp với hệ thống hay không. Van đúng kích thước nhưng sai áp suất cài đặt vẫn có thể không bảo vệ được thiết bị.
Vì sao hệ thống khí nén cần van an toàn?
Từ góc nhìn vận hành, có nhiều nguyên nhân khiến áp suất tăng ngoài dự kiến:
Máy nén khí có khả năng tạo áp suất cao hơn nhiều so với mức làm việc.
Bộ điều khiển hoặc thiết bị điều áp có thể hỏng, khiến máy nén không ngắt đúng lúc.
Van đóng hoặc mở sai trạng thái có thể chặn đường thoát của khí.
Nhiệt độ và điều kiện vận hành thay đổi cũng làm áp suất biến động.
Bình chứa và đường ống luôn có giới hạn áp suất thiết kế.
Trong những tình huống đó, van an toàn là "chốt chặn" cuối cùng. Van hoạt động cơ khí, không phụ thuộc vào cảm biến hay nguồn điện.
Vì sao không nên chỉ dùng van điều áp?
Van điều áp chủ yếu kiểm soát áp suất làm việc ở phía sau van, giúp thiết bị nhận được áp suất ổn định. Còn van an toàn đóng vai trò bảo vệ khi áp suất vượt giới hạn đã thiết lập. Hai thiết bị có chức năng khác nhau. Trong nhiều hệ thống, chúng cần được lắp phối hợp với nhau: van điều áp giữ áp suất làm việc ổn định, van an toàn phòng khi có sự cố.
So sánh van an toàn khí nén với các loại van liên quan
| Tiêu chí | Van an toàn | Van giảm áp | Van xả khí |
|---|---|---|---|
| Mục đích | Bảo vệ quá áp | Điều chỉnh áp suất | Xả khí |
| Tác động | Tự động khi vượt ngưỡng | Điều chỉnh liên tục | Tùy thiết kế |
| Chức năng an toàn | Cao | Không phải chức năng chính | Tùy loại |
| Ứng dụng | Bảo vệ thiết bị, hệ thống | Ổn định áp suất | Xả khí, môi chất |
Bảng trên cho thấy sự khác biệt cốt lõi: van an toàn chỉ hoạt động khi có nguy cơ quá áp, van giảm áp làm việc liên tục để giữ áp suất đầu ra ổn định, còn van xả khí phục vụ mục đích xả theo thiết kế riêng.
Không nên đánh đồng các loại van chỉ vì chúng đều có khả năng xả hoặc kiểm soát khí. Dùng van xả thông thường hoặc van giảm áp thay cho van an toàn có thể khiến hệ thống mất đi lớp bảo vệ mà quy định và thực tế vận hành yêu cầu. Nếu chưa chắc chắn, bạn nên tham khảo đơn vị chuyên môn trước khi quyết định.
Van an toàn khí nén được sử dụng ở đâu?

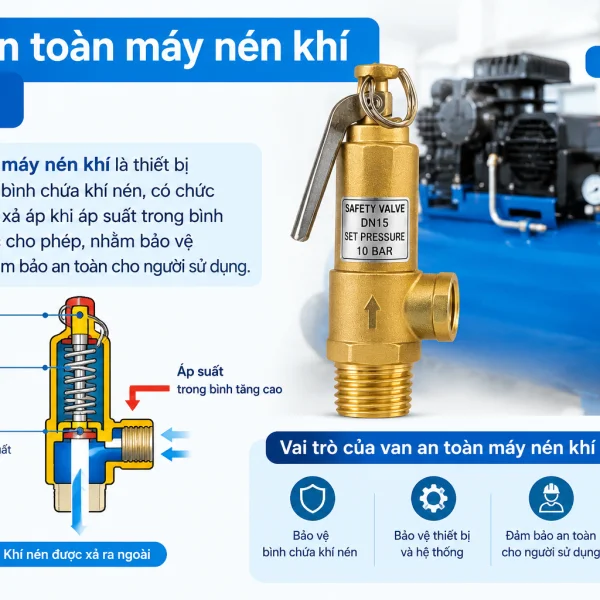

Máy nén khí: thường lắp ở đầu ra hoặc trên bình tích của máy. Nếu bộ điều khiển không ngắt tải, van sẽ xả để tránh áp suất tăng vượt mức thiết kế.
Bình tích, bình chứa khí: đây là nơi tích trữ nhiều năng lượng nhất, nên gần như luôn cần van an toàn.
Hệ thống đường ống khí nén: đặc biệt ở các nhánh có thể bị cô lập bởi van khóa, khi áp suất có thể tăng do nhiệt hoặc do khí bị giữ lại.
Nhà máy sản xuất: nơi khí nén cấp cho nhiều máy cùng lúc, một sự cố quá áp có thể ảnh hưởng dây chuyền và an toàn lao động.
Dây chuyền tự động hóa: xi lanh, van điện từ và cụm xử lý khí đều có giới hạn áp suất, van an toàn giúp bảo vệ chúng khi nguồn cấp gặp sự cố.
Thiết bị sử dụng khí nén công nghiệp: máy phun sơn, máy thổi khí, thiết bị đóng gói và nhiều thiết bị khác.
Các hệ thống có yêu cầu bảo vệ quá áp: khi có quy định hoặc tiêu chuẩn yêu cầu.
Khi nào cần sử dụng van an toàn khí nén?
Bạn nên trang bị van an toàn trong các trường hợp sau:
Hệ thống làm việc ở áp suất cao.
Hệ thống có bình chứa khí.
Thiết bị có giới hạn áp suất rõ ràng.
Áp suất có nguy cơ tăng vượt mức thiết kế khi có sự cố.
Hệ thống cần bảo vệ thiết bị khi bộ điều khiển hoặc van điều áp hỏng.
Một số dấu hiệu cho thấy bạn nên xem lại giải pháp bảo vệ quá áp: hệ thống từng có sự cố áp suất tăng đột ngột, van an toàn hiện có hay xả nhầm hoặc rò rỉ, van đã lắp lâu năm nhưng chưa từng được kiểm tra, hoặc hệ thống vừa được mở rộng, tăng công suất mà van bảo vệ vẫn giữ nguyên. Với các thiết bị áp lực thuộc diện quản lý, bạn cũng cần đối chiếu với quy định hiện hành về an toàn và kiểm định.
Những sai lầm thường gặp khi chọn van inox an toàn khí nén
Chỉ chọn theo kích thước đường ống. DN chỉ cho biết van có lắp được hay không, không cho biết van có bảo vệ được hệ thống hay không.
Chọn sai áp suất cài đặt. Cài quá cao sẽ không bảo vệ được thiết bị, cài quá sát áp suất làm việc khiến van xả liên tục.
Không kiểm tra áp suất tối đa của thiết bị. Áp suất cài đặt phải dựa trên giới hạn của thiết bị được bảo vệ.
Không quan tâm đến lưu lượng xả. Van quá nhỏ có thể mở nhưng không xả kịp, áp suất vẫn tiếp tục tăng.
Chọn vật liệu không phù hợp môi trường. Môi trường ẩm, hóa chất hoặc nhiệt độ cao làm giảm tuổi thọ van.
Lắp van ở vị trí khó kiểm tra. Van đặt ở nơi không tiếp cận được thường bị bỏ quên bảo trì.
Không kiểm tra định kỳ. Van có thể bị kẹt hoặc rò rỉ mà không ai biết cho đến khi có sự cố.
Dùng van không phù hợp với môi chất. Mỗi loại khí có đặc tính riêng, cần đối chiếu thông số của nhà sản xuất.
Cách chọn van inox an toàn khí nén phù hợp
Bạn có thể áp dụng checklist 7 bước sau:
Bước 1: Xác định môi chất. Là khí nén thông thường hay loại khí khác, có lẫn hơi nước hoặc dầu hay không.
Bước 2: Xác định áp suất làm việc bình thường. Đây là mốc để tránh việc van xả nhầm trong vận hành bình thường.
Bước 3: Xác định áp suất tối đa cho phép. Lấy theo thiết bị yếu nhất cần bảo vệ (bình chứa, đường ống hay thiết bị đầu cuối).
Bước 4: Xác định kích thước và kiểu kết nối. Kiểm tra DN, loại ren hoặc mặt bích tại vị trí lắp.
Bước 5: Tính hoặc đối chiếu khả năng xả cần thiết. Van phải xả được lượng khí tối đa mà nguồn cấp (ví dụ máy nén khí) có thể tạo ra khi có sự cố.
Bước 6: Chọn vật liệu và nhiệt độ làm việc phù hợp. Cân nhắc môi trường lắp đặt và điều kiện vận hành.
Bước 7: Kiểm tra tiêu chuẩn, nguồn gốc và thông số kỹ thuật. Yêu cầu tài liệu kỹ thuật, chứng nhận và thông tin xuất xứ rõ ràng.
Lưu ý quan trọng: áp suất cài đặt phải được xác định dựa trên yêu cầu an toàn của hệ thống và giới hạn thiết kế của thiết bị được bảo vệ, không chọn tùy tiện. Nếu chưa chắc chắn, hãy trao đổi với kỹ sư hoặc nhà cung cấp có chuyên môn để được tư vấn theo đúng điều kiện thực tế.
Lưu ý khi lắp đặt và sử dụng van inox an toàn khí nén
Lắp đúng chiều theo thiết kế và ký hiệu của nhà sản xuất, thường là lắp thẳng đứng, cửa xả hướng lên hoặc theo hướng dẫn.
Đảm bảo đường ống và kết nối phù hợp, không để đường dẫn vào van quá nhỏ hoặc bị thắt.
Không tự ý thay đổi mức cài đặt. Việc chỉnh lại phải do người có chuyên môn thực hiện và cần kiểm tra lại sau khi chỉnh.
Đảm bảo cửa xả không bị bịt kín, và hướng xả không gây nguy hiểm cho người xung quanh.
Hạn chế rung động và tác động cơ học lên van, vì rung lâu ngày có thể làm sai lệch áp suất hoặc gây rò rỉ.
Kiểm tra rò rỉ quanh cửa xả và mối nối, đặc biệt sau khi hệ thống vừa vận hành lại.
Kiểm tra khả năng hoạt động định kỳ, có thể dùng tay giật hoặc thử áp theo quy trình của nhà sản xuất.
Thay thế khi có dấu hiệu hư hỏng, như kẹt, rò rỉ kéo dài, xả sai áp suất hoặc không còn đáp ứng yêu cầu hệ thống.
Câu hỏi thường gặp về van an toàn khí nén
Van an toàn khí nén dùng để làm gì?
Van an toàn khí nén dùng để bảo vệ hệ thống khi áp suất vượt quá mức cho phép, bằng cách tự động xả bớt khí để giảm áp.
Van an toàn khí nén có giống van giảm áp không?
Không. Van giảm áp kiểm soát áp suất làm việc ở phía sau van và hoạt động liên tục. Van an toàn tập trung vào chức năng bảo vệ quá áp và chỉ mở khi áp suất vượt ngưỡng cài đặt.
Van an toàn khí nén nên cài đặt áp suất bao nhiêu?
Không có một giá trị chung cho mọi hệ thống. Áp suất cài đặt phụ thuộc vào thiết kế hệ thống, áp suất làm việc và giới hạn cho phép của thiết bị được bảo vệ. Bạn nên tham khảo hồ sơ thiết bị và ý kiến của người có chuyên môn.
Có cần kiểm tra van an toàn khí nén định kỳ không?
Có. Kiểm tra định kỳ giúp phát hiện kẹt van, rò rỉ hoặc sai lệch khả năng tác động trước khi xảy ra sự cố thực sự.
Làm thế nào để chọn đúng van an toàn khí nén?
Bạn cần đối chiếu tối thiểu môi chất, áp suất làm việc và áp suất tối đa, lưu lượng xả, DN và kiểu kết nối, vật liệu, nhiệt độ cùng yêu cầu cụ thể của hệ thống.
Chọn đúng van an toàn khí nén để bảo vệ hệ thống
Van an toàn là thiết bị bảo vệ quan trọng trong hệ thống khí nén. Van hoạt động cơ khí, tự động xả khi áp suất vượt ngưỡng và là lớp bảo vệ cuối cùng khi các thiết bị điều khiển gặp sự cố.
Việc lựa chọn cần dựa trên áp suất cài đặt, lưu lượng xả, kích thước, vật liệu và điều kiện làm việc, không chỉ dựa vào kích thước kết nối. Lắp đặt đúng vị trí và kiểm tra định kỳ giúp van luôn sẵn sàng khi cần, từ đó nâng cao độ an toàn và độ ổn định của cả hệ thống.
Bạn đang cần chọn van an toàn khí nén cho hệ thống của mình? Hãy gửi cho chúng tôi các thông tin sau để được tư vấn model và thông số phù hợp:
Áp suất làm việc của hệ thống
DN hoặc kích thước đường ống
Loại môi chất
Kiểu kết nối (ren hoặc mặt bích)
Mục đích sử dụng (máy nén khí, bình chứa, đường ống...)
